Aurinkosähköasennuksiin tarkoitettu johto H1Z2Z2-K luokka D 10mm punainen
tuote ei saatavilla
lisää toivelistalle
Kuvaus
Aurinkojohto H1Z2Z2-K 1x10 mm2 punainen – luokka Dca (CPR)
Aurinkosähköjohto H1Z2Z2-K 1x10 mm2 punaisena on luotettava osa jokaista PV-asennusta. Kiitos 10 mm2 tinatun kuparijohdinosan, se takaa alhaiset siirtohäviöt jopa pitkillä kaapelimatkoilla – moduulien sarjoista aina invertterille asti.
Johto on valmistettu standardin PN-EN 50618:2015-03 mukaisesti ja luokiteltu Dca-luokkaan CPR-asetuksen mukaisesti, mikä mahdollistaa sen käytön sekä kattolaitteistoissa että laajoissa maanpäällisissä voimalaitoksissa.

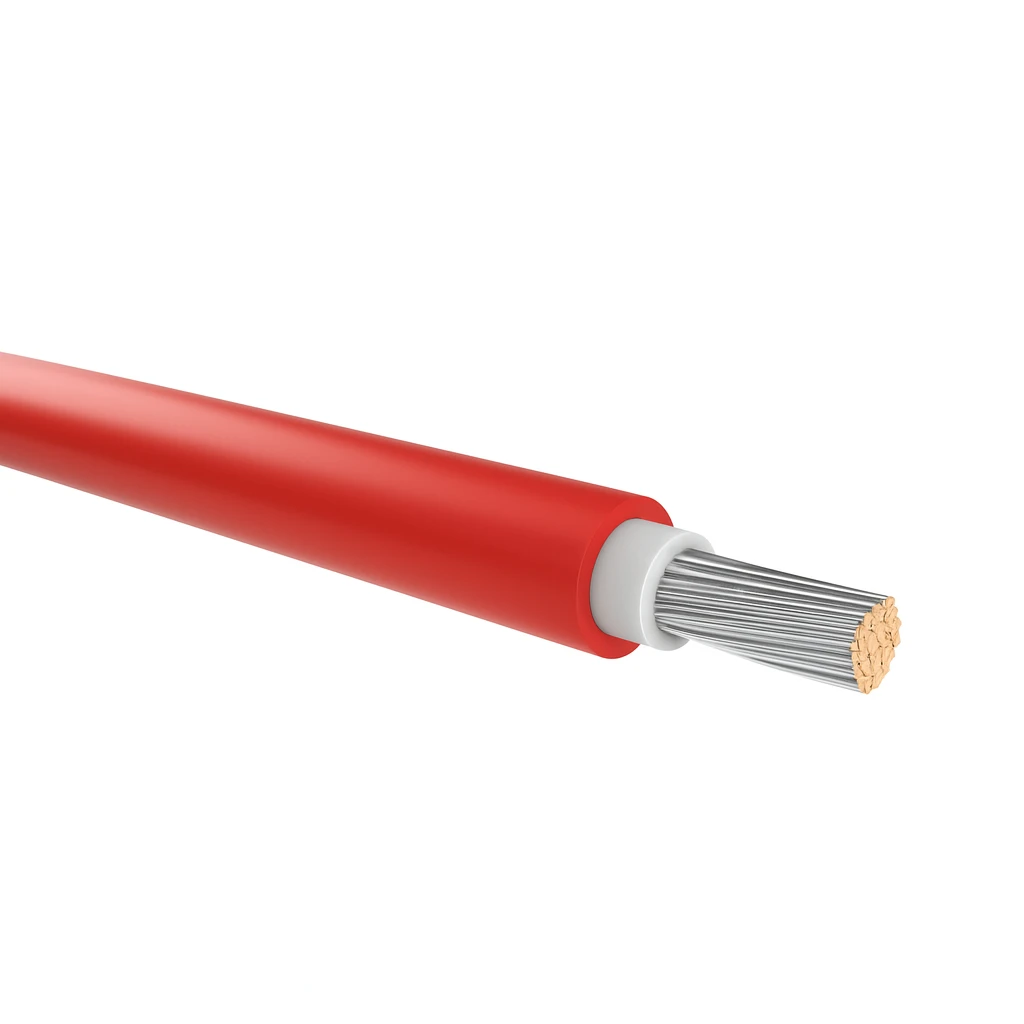

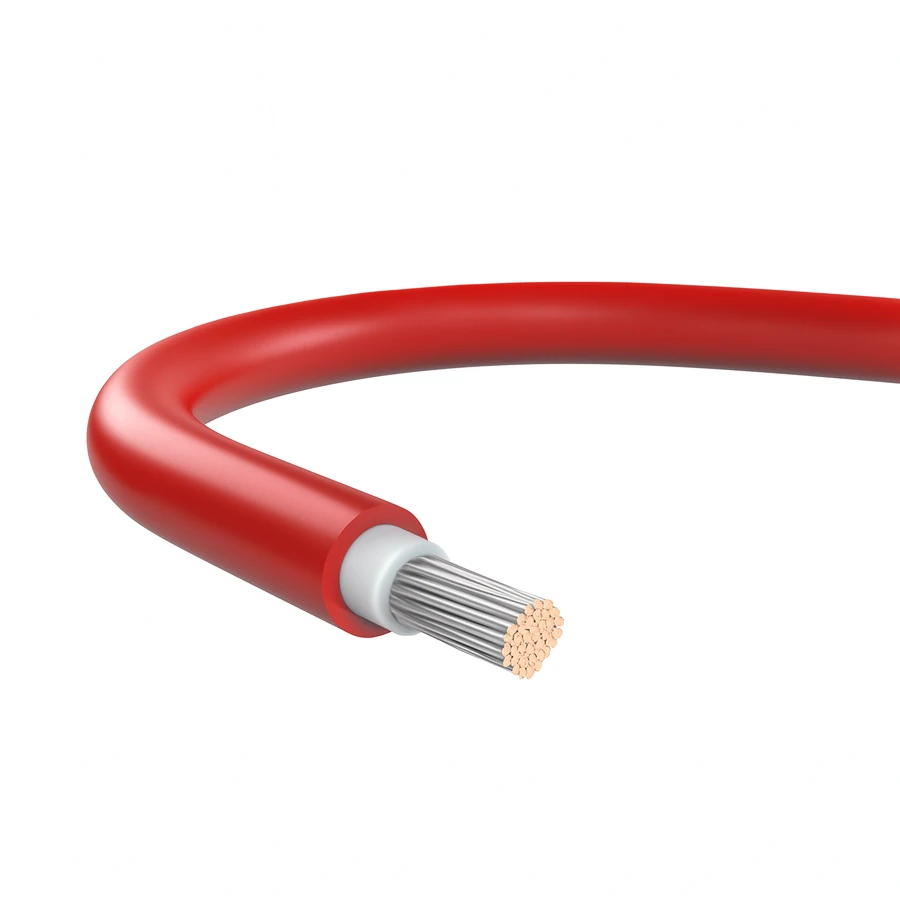

Johdon rakenne
- Johdin: monisäikeinen tinattu kupari, luokka 5 standardin PN-EN 60228 / DIN VDE 0295 mukaan
- Eristys: silloitettu halogeeniton materiaali, väri valkoinen
- Ulkovaippa: silloitettu halogeeniton materiaali, väri punainen
- Suurin ulkohalkaisija: 8,8 mm
- Eristysvastus 20°C:ssa: vähintään 420 MΩ·km
Sähkötekniset parametrit
- Nimellisjännite AC: U0/U = 1,0/1,0 kV
- Käyttöjännite DC: 1,5 kV (1,8 kV) standardin EN 50618 mukaan
- Koestusjännite: 6 500 V AC (50 Hz)
- Oikosulkulämpötila: +250°C (enintään 5 s)
Käyttöolosuhteet ja kestävyys
- Käyttölämpötila: -40°C – +90°C (jopa +120°C 20 000 tunnin ajan)
- Alin asennuslämpötila: -25°C
- Pienin taivutussäde: 4 × ulkohalkaisija
- UV-, otsoni- ja sääkestävyys: standardin EN 50618 mukaan
- Parannettu kestävyys hydrolyysiä, ammoniakkia, happoja ja emäksiä vastaan
- Maahan asennettavuus: vahvistettu testeillä standardin UL 854 mukaan (Impact-Resistance ja Crushing-Resistance)
- Odotettu käyttöikä: 25 vuotta
Paloturvallisuus
Johto täyttää palonkestävyysvaatimukset standardien EN 60332-1 ja IEC 60332-1 mukaan. Palamisen aikana ei muodostu aggressiivisia savuja (vaatimustenmukaisuus standardien PN-EN 61034-2 ja PN-EN 60754-2 mukaan), mikä on kriittistä katto- ja sisätilojen asennuksissa. Palokäyttäytymisluokitus: Dca standardin PN-EN 50575 (CPR) mukaan.
Käyttötarkoitus
Johto H1Z2Z2-K 10 mm2 on tarkoitettu aurinkopaneelien välisiin liitoksiin, paneelisarjoihin sekä invertterille johtaviin kaapelilinjoihin. Poikkipinta-ala 10 mm2 soveltuu erityisen hyvin pidemmille matkoille ja korkeammille käyttövirroille. Punainen väri helpottaa positiivisen navan (+) tunnistamista DC-asennuksessa.
Lisävaihtoehdot: saatavilla versio CuSn-lankasuojauksella sekä FeZn-teräslankavahvistuksella. Mahdollista on myös jyrsijänestoaineen käyttö eristyksessä, mikä estää jyrsijöiden ja termiittien aiheuttamat vauriot.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniset tiedot
| Käyttökohde | Aurinkosähkö DC |
| Poikkipinta-ala [mm²] | 10 |
| Väri | Punainen |
| Johdinmateriaali | Kupari |
| CPR-luokka | D |
| Jyrsijäsuojaus | Ei |
| Kaapelityyppi | H1Z2Z2-K |
| Merkki | MG WIRES |
