Dromet PSRe M6x70/12 laajeneva rengaskiinnike, sinkitty
tuote ei saatavilla
lisää toivelistalle
0
Kuvaus
Dromet rengasankkuri PSRe M6x70 mm sinkitty betoniin
Dromet-merkkinen PSRe M6×70 -rengasankkuri on luotettava mekaaninen kiinnitin rengasrakenteella, joka on tarkoitettu pysyvään kiinnitykseen halkeamattomaan betoniin, tiiviirakenteiseen luonnonkiveen sekä täystiileen. Kompaktien mittojen ja vain 15 g painon ansiosta se soveltuu erinomaisesti kevyiden rakenneosien — profiilien, kannattimien, kiinnikkeiden ja asennustarvikkeiden — kiinnittämiseen.
Ankkurilla on eurooppalainen tekninen hyväksyntä ETA 05/0242, CE-sertifikaatti sekä kansallinen hyväksyntä AT-15-7574/2008, mikä takaa yhdenmukaisuuden eurooppalaisten standardien kanssa ja vahvistaa käyttöluvan rakennuskohteissa.
Käyttökohteet
PSRe-ankkuri on tarkoitettu metalliprofiilien ja -rakenteiden, tasoritilöiden, kaiteiden, koneiden sekä muiden rakenneosien ja kohteen varusteiden kiinnittämiseen. Alustan tulee olla valmistettu halkeamattomasta betonista, vähintään luokkaa B20 (C16/20), tiiviirakenteisesta luonnonkivestä tai täystiilestä.
Tekniset tiedot
- Merkintä: PSRe 6x70/12
- Kierre: M6
- Poraushalkaisija (fi): 6 mm
- Kokonaispituus (L): 70 mm
- Kiinnitettävän osan paksuus (E): 12 mm
- Ankkurointisyvyys (F): 55 mm
- Reiän syvyys (D): 100 mm
- Materiaali: rakenneteräs, sähkösinkitty
- Rakenne: rengasmalli mutterilla ja aluslevyllä
- Paino: 0,015 kg
- EAN: 5907518660977
- Myyntiyksikkö: kappale

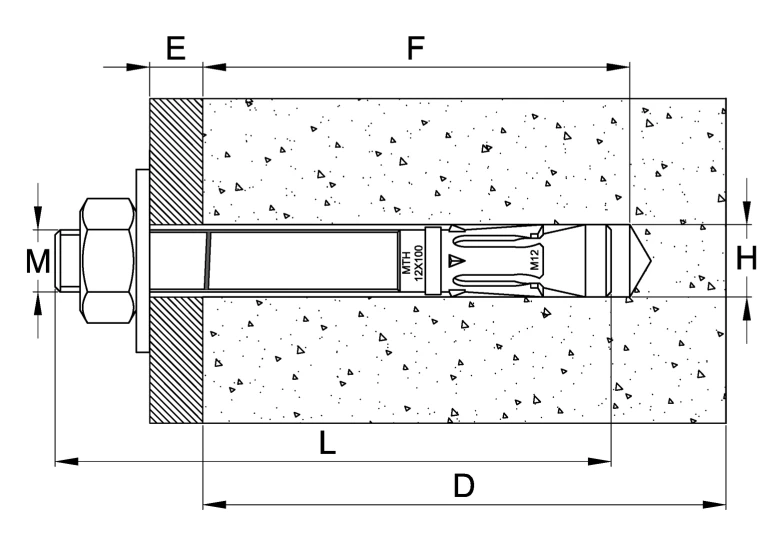

Asennuskaavio ja mittamerkinnät
Poikkileikkauspiirros esittää ankkurin oikean asennuksen betonialustaan sekä keskeisten parametrien merkinnät:
- M — kierteen halkaisija
- L — ankkurin kokonaispituus
- D — asennusreiän vähimmäissyvyys
- F — ankkurointisyvyys alustassa
- E — kiinnitettävän osan paksuus (ulkoneva osuus)
- H — betonireiän halkaisija
Asennussuositukset
- Asennusreikä tulee porata kohtisuoraan alustan pintaan nähden ja puhdistaa huolellisesti
- Ankkurin tulisi mennä reikään kevyillä vasaraniskuilla
- Mutterin kiristys tulee tehdä ainoastaan momenttiavaimella
- Ankkurin laajennuttua mutterin alla olevan aluslevyn tulee olla tiukasti kiinni kiinnitettävässä osassa
- Teknisessä hyväksynnässä AT-15-7574/2008 mainittuja arvoja ei saa ylittää
Sertifikaatit ja hyväksynnät
- Eurooppalainen tekninen hyväksyntä: ETA 05/0242
- Sertifikaatti: CE
- Kansallinen tekninen hyväksyntä: AT-15-7574/2008
Tekniset tiedot
| Kierretyyppi | M6 |
| Pituus [mm] | 70 |
