Dromet PSRe M6x80/22 sinkitty rengasankkuri
tuote ei saatavilla
lisää toivelistalle
0
Kuvaus
Dromet kotwa pierścieniowa rozporowa PSRe M6x80 mm ocynkowana
Dromet-merkkinen PSRe M6×80 rengasankkuri on luotettava laajenevaankkurin tyyppinen kiinnitin, joka on tarkoitettu profiilien, metallirakenteiden, ritilöiden, kaiteiden, koneiden ja muiden kohteen varusteiden pysyvään kiinnittämiseen betonialustoihin. Rengasrakenteensa sekä mutterin ja aluslevyn ansiosta se takaa varman ja toistettavan kiinnityksen — mikä on erityisen tärkeää aurinkosähköjärjestelmien asennuksessa, jossa ankkuroinnin vakaus ratkaisee koko järjestelmän turvallisuuden.
Ankkurilla on eurooppalainen tekninen hyväksyntä ETA 05/0242, CE-sertifikaatti sekä kansallinen hyväksyntä AT-15-7574/2008, mikä vahvistaa sen normien mukaisuuden ja mahdollistaa käytön hankkeissa, joissa vaaditaan dokumentoituja kantavuusarvoja.
Sallitut asennusalustat
- Halkeilematon betoni, vähintään B20 (C16/20)
- Luonnonkivi, jonka rakenne on tiivis
- Täystiili
Tekniset tiedot
- Merkintä: PSRe 6x80/22
- Kierre: M6
- Poranhalkaisija (fi): 6 mm
- Kokonaispituus (L): 80 mm
- Kiinnitettävän osan paksuus (E): 22 mm
- Ankkurointisyvyys (F): 55 mm
- Reiän syvyys (D): 100 mm
- Materiaali: rakenneteräs, sähkösinkitty
- Rakenne: rengasmallinen, mutterilla ja aluslevyllä
- Paino: 0,016 kg
- EAN: 5907518616813
- Myyntiyksikkö: kappale

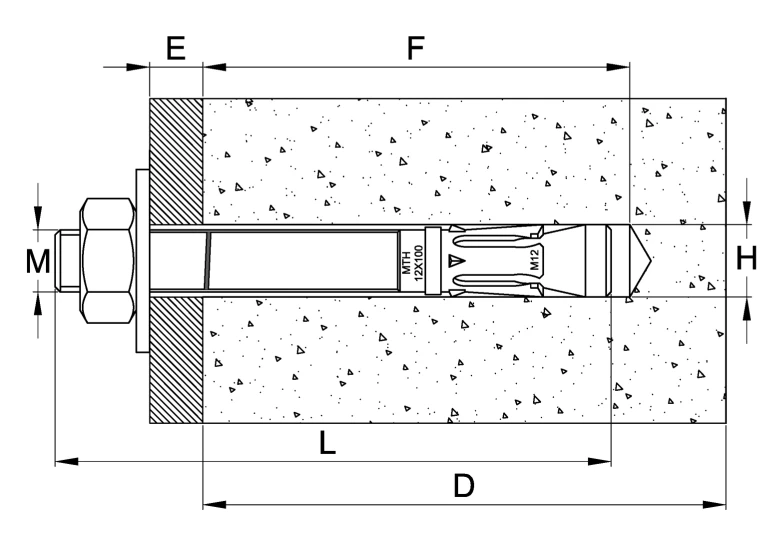

Asennuskaavio ja mittamerkinnät
Poikkileikkauskuva näyttää ankkurin asennettuna betonialustaan tärkeimpien asennusmittojen kanssa: M – kierteen halkaisija, E – kiinnitettävän osan paksuus (ulkonema), F – ankkurointisyvyys, L – ankkurin kokonaispituus, D – vaadittu reiän syvyys, H – alustan reiän halkaisija.
Asennussuositukset
- Poraa asennusreikä kohtisuoraan alustan pintaan nähden
- Reikä on puhdistettava poraamisen jälkeen pölystä ja jäämistä
- Asenna ankkuri kevyillä vasaraniskuilla
- Kiristä mutteri momenttiavaimella
- Ankkurin laajenemisen jälkeen mutterin aluslevyn on oltava tiukasti kiinni kiinnitettävässä osassa
- Teknisen hyväksynnän AT-15-7574/2008 sisältämiä arvoja ei saa ylittää
Tekniset tiedot
| Kierretyyppi | M6 |
| Pituus [mm] | 80 |
