Dromet rengasankkuri PSRe M16x145/23 sinkitty
tuote ei saatavilla
lisää toivelistalle
0
Kuvaus
Dromet rengasankkuri PSRe M16x145/23 sinkitty betoniin
Dromet PSRe M16x145/23 rengasankkuri on kestävä mekaaninen kiinnitin, joka on tarkoitettu rakenteiden pysyvään kiinnittämiseen betonialustoihin. Rengasmaisen rakenteensa ansiosta se takaa korkean kantavuuden ja luotettavan ankkuroinnin halkeilemattomassa vähintään B20-luokan betonissa, tiiviirakenteisessa luonnonkivessä sekä täystiilessä.
Käyttökohteet
PSRe-ankkuri on tarkoitettu metalliprofiilien ja -rakenteiden, ritilöiden, kaiteiden, koneiden sekä muiden rakenne- ja varusteosien kiinnittämiseen. Se soveltuu erinomaisesti kaikkialle, missä tarvitaan luotettava teräsosan liitos mineraaliseen alustaan — aurinkosähköjärjestelmistä teollisuusrakenteisiin.
Sertifikaatit ja hyväksynnät
Ankkurilla on eurooppalainen tekninen hyväksyntä ETA-05/0242 sekä CE-sertifikaatti, mikä vahvistaa sen vastaavan eurooppalaisia turvallisuusnormeja. Lisäksi sillä on kansallinen hyväksyntä AT-15-7574/2008, mikä takaa sen käyttöluvan Puolan rakennusalan markkinoilla.
Tekniset tiedot
- Merkintä: PSRe 16x145/23
- Kierre: M16
- Poraushalkaisija (fi): 16 mm
- Kokonaispituus (L): 145 mm
- Kiinnitettävän osan paksuus (E): 23 mm
- Ankkurointisyvyys (F): 110 mm
- Reiän syvyys (D): 168 mm
- Materiaali: rakenneteräs, sähkösinkitty
- Rakenne: rengasmalli mutterilla ja aluslevyllä
- Paino: 0,228 kg
- EAN: 5907518680968
- Myyntiyksikkö: kappale
Asennusohjeet
- Asennusreikä tulee tehdä kohtisuoraan alustan pintaan nähden sekä puhdistaa huolellisesti pölystä ja murskeista
- Ankkuri viedään reikään kevyillä vasaraniskuilla
- Asennus tulee suorittaa momenttiavaimella — tämä takaa oikean kiristysmomentin
- Ankkurin laajenemisen jälkeen mutterin aluslevyn tulee olla voimakkaasti puristettuna kiinnitettävää osaa vasten
- Teknisessä hyväksynnässä AT-15-7574/2008 mainittuja parametreja ei saa ylittää

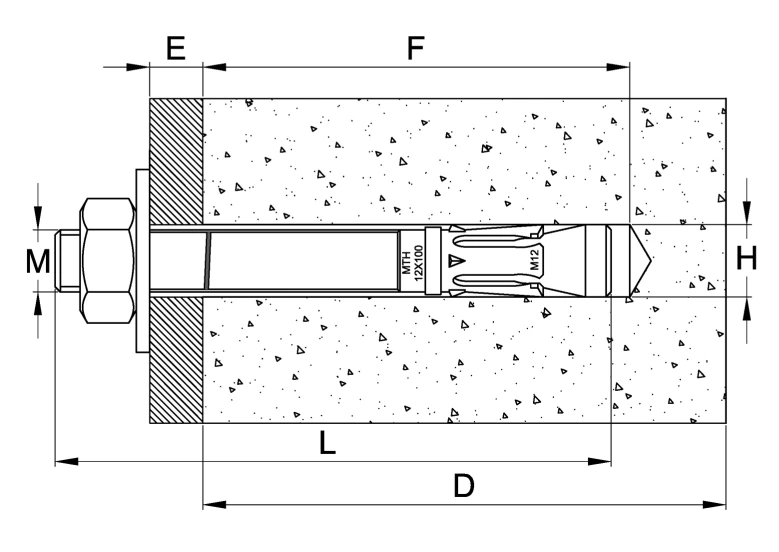

Teknisessä piirustuksessa on esitetty ankkurin asennuskaavio betonin poikkileikkauksessa keskeisillä mitoilla: M — kierre, E — kiinnitettävän materiaalin paksuus, F — ankkurointisyvyys, L — ankkurin kokonaispituus, D — reiän syvyys, H — poranreiän halkaisija. Näiden parametrien tunteminen mahdollistaa oikean ankkurin valinnan tiettyyn asennuskäyttöön.
Tekniset tiedot
| Kierretyyppi | M16 |
| Pituus [mm] | 145 |
