Dromet rengasankkuri PSRe M6x100/42, sinkitty
tuote ei saatavilla
lisää toivelistalle
0
Kuvaus
Dromet rengasankkuri PSRe M6x100/42, sinkitty, betoniin
Dromet-merkkinen rengasankkuri PSRe M6x100/42 on toimivaksi todettu ratkaisu profiilien, metallirakenteiden, ritilöiden, kaiteiden, koneiden ja muiden rakennusvarusteiden pysyvään kiinnitykseen. Rengasrakenne, jossa on mutteri ja aluslevy, takaa varman laajenemisen asennusreiässä sekä tasaisen kiinnitettävän osan puristumisen alustaa vasten.
Ankkuri on tarkoitettu käytettäväksi alustoissa, jotka on valmistettu halkeilemattomasta betonista, vähintään lujuusluokka B20, tiiviirakenteisesta luonnonkivestä sekä täystiilestä. ETA 05/0242 -sertifioinnin, CE-merkinnän ja kansallisen hyväksynnän AT-15-7574/2008 ansiosta tuote täyttää korkeimmat laatuvaatimukset ja sitä voidaan käyttää vastuullisissa rakenneliitoksissa.
Tekniset tiedot
- Merkintä: PSRe 6x100/42
- Kierre: M6
- Poraushalkaisija (fi): 6 mm
- Kokonaispituus (L): 100 mm
- Kiinnitettävän osan paksuus (E): 42 mm
- Ankkurointisyvyys (F): 55 mm
- Reiän syvyys (D): 100 mm
- Materiaali: rakenneteräs, sähkösinkitty
- Rakenne: rengasmallinen, mutterilla ja aluslevyllä
- Paino: 0,02 kg
- EAN: 5907518682825
- Myyntiyksikkö: kappale
Sertifikaatit ja hyväksynnät
- Eurooppalainen tekninen hyväksyntä: ETA 05/0242
- Sertifikaatti: CE
- Kansallinen tekninen hyväksyntä: AT-15-7574/2008

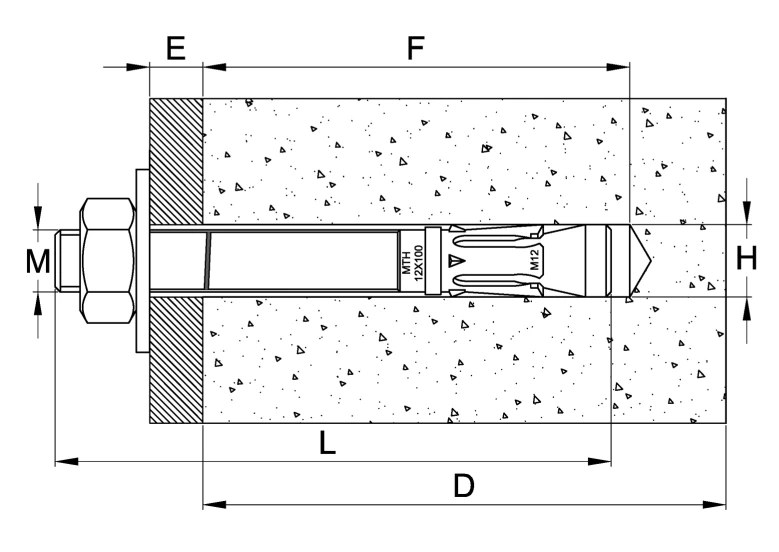

Asennuskaavio ja mitat
Poikkileikkauskuva havainnollistaa ankkurin asentamista betonialustaan. Kaavion merkinnät vastaavat seuraavia parametreja:
- M – kierteen halkaisija
- E – kiinnitettävän osan paksuus (ulottuma alustan yläpuolella)
- F – ankkurointisyvyys alustassa
- L – ankkurin kokonaispituus
- D – asennusreiän syvyys
- H – alustan reiän halkaisija
Asennussuositukset
Asennusreikä on porattava kohtisuoraan alustan pintaan nähden, ja se on sen jälkeen puhdistettava huolellisesti pölystä ja poraamisjätteistä. Kiinnikkeen tulisi mennä reikään kevyillä vasaraniskuilla. Mutteri on kiristettävä momenttiavaimella — ankkurin laajenemisen jälkeen mutterin aluslevyn tulee painua tiukasti kiinnitettävää osaa vasten. Kaikki sallitut kuormitukset ja asennusparametrit sisältyvät tekniseen hyväksyntään AT-15-7574/2008 — sen ilmoittamia arvoja ei saa ylittää.
Käyttökohteet
- Profiilien ja metallirakenteiden kiinnitys
- Ritilöiden, kaiteiden ja aitausten asennus
- Koneiden ja laitteiden ankkurointi
- Aurinkosähköjärjestelmien tukirakenteiden kiinnitys
- Rakennuskohteiden varusteiden pysyvä kiinnitys
Tekniset tiedot
| Kierretyyppi | M6 |
| Pituus [mm] | 100 |
