Dromet rengaskiinnitysankkuri PSRe M16x170/48 sinkitty
tuote ei saatavilla
lisää toivelistalle
0
Kuvaus
Dromet PSRe M16x170/48 rengasankkuri, laajeneva, sinkitty
Dromet-merkkinen PSRe M16x170/48 rengasankkuri on teräksinen mekaaninen kiinnitin, joka on tarkoitettu profiilien, metallirakenteiden, ritilöiden, kaiteiden, koneiden ja muiden rakennuksen varusteiden pysyvään kiinnittämiseen betonialustoihin. Rengasrakenteensa ansiosta, mutterin ja aluslevyn kanssa, se takaa luotettavan kuormien siirron halkeilemattomassa betonissa alkaen luokasta vähintään B20 (C16/20), tiiviisrakenteisessa luonnonkivessä sekä täystiilessä.
Ankkurilla on Eurooppalainen tekninen hyväksyntä ETA 05/0242, CE-sertifikaatti sekä kansallinen hyväksyntä AT-15-7574/2008, mikä vahvistaa sen vastaavan turvallisuusvaatimuksia ja mahdollistaa käytön vastuullisissa rakenneliitoksissa. Sähkösinkityksen muodossa oleva korroosionsuoja suojaa kiinnittimen korroosiolta sisä- ja kohtalaisen kosteissa olosuhteissa.
Mitat ja tekniset parametrit
- Merkintä: PSRe 16x170/48
- Kierre: M16
- Poraushalkaisija (fi): 16 mm
- Kokonaispituus (L): 170 mm
- Kiinnitettävän osan paksuus (E): 48 mm
- Ankkurointisyvyys (F): 110 mm
- Reiän syvyys (D): 168 mm
- Materiaali: rakenneteräs, sähkösinkitty
- Rakenne: rengasmallinen, mutterilla ja aluslevyllä
- Paino: 0,28 kg
- EAN: 5907518663800
- Myyntiyksikkö: kappale

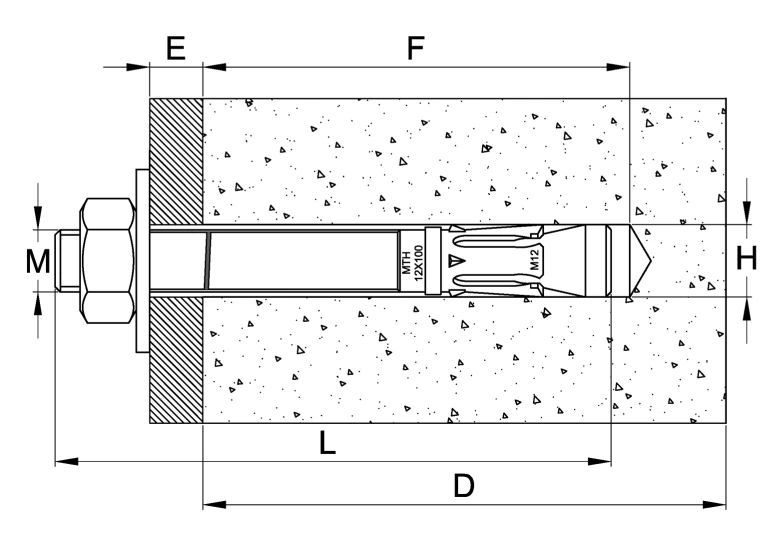

Asennuskaavio näyttää poikkileikkauksen betonialustaan asennetusta ankkurista. Kuvan merkinnät vastaavat keskeisiä asennusmittoja: M – kierteen halkaisija, L – ankkurin kokonaispituus, F – asennussyvyys alustaan, E – kiinnitettävän osan paksuus (ulkoneva osa), D – poratun reiän syvyys, H – asennusreiän halkaisija.
Asennussuositukset
- Poraa asennusreikä kohtisuoraan alustan pintaan nähden ja puhdista se huolellisesti pölystä
- Aseta kiinnitin reikään kevyillä vasaraniskuilla
- Suorita asennus käyttäen momenttiavainta — tämä takaa oikean kiristysmomentin
- Ankkurin laajenemisen jälkeen mutterin alla olevan aluslevyn tulee olla tiukasti kiinni kiinnitettävässä osassa
- Teknisessä hyväksynnässä AT-15-7574/2008 mainittuja parametreja ei saa ylittää
Käyttö aurinkosähköjärjestelmissä: PSRe M16 -rengasankkuri soveltuu erinomaisesti aurinkopaneelien kannatinrakenteiden kiinnittämiseen betonisiin perustuksiin, jalustoihin ja anturoihin. M16-kierre takaa liitoksen korkean kantavuuden, mikä on välttämätöntä maa-asennuksiin ja tasakattoihin kohdistuvien tuulikuormien kestämiseksi.
Tekniset tiedot
| Kierretyyppi | M16 |
| Pituus [mm] | 170 |
