Dromet rengaslaajennusankkuri PSRe M8x90/20 sinkitty
tuote ei saatavilla
lisää toivelistalle
0
Kuvaus
Dromet PSRe M8x90/20 sinkitty rengasankkuri betoniin
Dromet PSRe M8x90/20 rengasankkuri on toimivaksi todettu ratkaisu rakenteiden pysyvään kiinnitykseen betonialustoihin. Se on tarkoitettu profiilien, metallirakenteiden, ritilätasojen, kaiteiden, koneiden ja muiden kohteen varusteiden ammattimaiseen asennukseen. Ankkurilla on Eurooppalainen tekninen hyväksyntä ETA 05/0242, CE-sertifikaatti sekä kansallinen hyväksyntä AT-15-7574/2008, mikä takaa vaatimustenmukaisuuden rakennusnormien kanssa ja täyden suunnitteluvastuun.
Rakenne ja materiaali
PSRe-ankkurilla on rengasrakenne, joka takaa tasaisen laajenemisen asennusreiässä ja korkean ankkuroinnin kantavuuden. Valmistettu rakenneteräksestä korroosionsuojauksella, joka on toteutettu sähkösinkityksellä. Toimitukseen sisältyy mutteri ja aluslevy — ankkuri on valmis heti asennettavaksi ilman lisäosien hankkimista.
Käyttökohteet
Ankkuri on tarkoitettu kiinnitykseen halkeilemattomaan betoniin, vähintään luokka B20 (C16/20), tiiviirakenteiseen luonnonkiveen sekä täystiileen. Ihanteellinen aurinkopaneelien kannatinrakenteiden asennukseen, asennuskiskojen kiinnitykseen, kaidepylväiden kiinnitykseen, laitteiden perustuksiin sekä kaikkiin liitoksiin, jotka vaativat korkeaa kantavuutta ja sertifiointia.
Mitat ja tekniset tiedot
- Merkintä: PSRe 8x90/20
- Kierre: M8
- Poraushalkaisija (fi): 8 mm
- Kokonaispituus (L): 90 mm
- Kiinnitettävän osan paksuus (E): 20 mm
- Ankkurointisyvyys (F): 65 mm
- Reiän syvyys (D): 100 mm
- Materiaali: rakenneteräs, sähkösinkitys
- Rakenne: rengasmainen, mutterilla ja aluslevyllä
- Paino: 0,034 kg
- EAN: 5907518688612
- Myyntiyksikkö: kappale

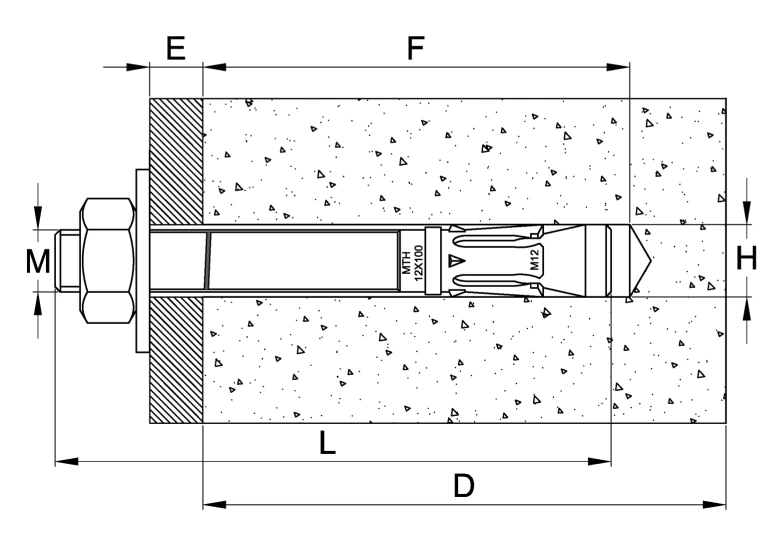

Kaavion mittatunnukset: M — kierre, E — kiinnitettävän osan paksuus (esiin jäävä osa), F — ankkurointisyvyys, L — ankkurin kokonaispituus, D — betoniin poratun reiän syvyys, H — asennusreiän halkaisija.
Sertifikaatit ja hyväksynnät
- Eurooppalainen tekninen hyväksyntä: ETA 05/0242
- Sertifikaatti: CE
- Kansallinen tekninen hyväksyntä: AT-15-7574/2008
Asennussuositukset
Asennusreikä tulee poratessa suunnata kohtisuoraan alustan pintaan nähden ja puhdistaa huolellisesti poraussiitä. Kiinnikkeen tulisi mennä reikään kevyillä vasaraniskuilla. Asennus tulee suorittaa momenttiavaimella — tämä takaa oikean kiristysmomentin ja ankkurin asianmukaisen laajenemisen. Kun kiinnike on laajentunut, mutterin alla olevan aluslevyn tulee olla tiukasti puristettuna kiinnitettävää osaa vasten. Teknisessä hyväksynnässä AT-15-7574/2008 mainittuja parametreja ei saa ylittää.
Tekniset tiedot
| Kierretyyppi | M8 |
| Pituus [mm] | 90 |
