Dromet renkaanmuotoinen laajenevatulppa PSRe M8x130/60 sinkitty
tuote ei saatavilla
lisää toivelistalle
0
Kuvaus
Dromet PSRe M8x130/60 rengasankkuri, laajeneva, sinkitty teräs
Dromet PSRe 8x130/60 -rengasankkuri on todistetusti toimiva ratkaisu asennusprofiilien, metallirakenteiden, ritilöiden, kaiteiden, koneiden ja muiden kohteiden varusteiden kestävään kiinnitykseen. Se on suunniteltu käytettäväksi halkeilemattomassa betonissa, vähintään B20, tiiviirakenteisessa luonnonkivessä sekä täystiilessä — tyypillisillä alustoilla, joita tavataan aurinkosähkö-, teollisuus- ja infrastruktuurirakennustyömailla.
Rengasrakenne mutterilla ja aluslevyllä varmistaa varman laajenemisen asennusreiässä ja korkean kantavuuden. Ankkuri on valmistettu rakenneteräksestä, jossa on korroosiosuoja sähkösinkityksen muodossa, mikä takaa korroosionkestävyyden sisä- ja kohtalaisen kosteissa olosuhteissa.
Sertifikaatit ja hyväksynnät
Ankkurilla on Euroopan tekninen hyväksyntä ETA 05/0242 sekä CE-sertifikaatti, ja lisäksi sillä on kansallinen hyväksyntä AT-15-7574/2008. Tämän ansiosta sitä voidaan käyttää vaativissa rakenteellisissa kiinnityksissä, joissa vaaditaan dokumentoitu kantavuus ja standardien mukaisuus.
Tekniset tiedot
- Merkintä: PSRe 8x130/60
- Kierre: M8
- Poraushalkaisija (fi): 8 mm
- Kokonaispituus (L): 130 mm
- Kiinnitettävän osan paksuus (E): 60 mm
- Ankkurointisyvyys (F): 65 mm
- Reiän syvyys (D): 100 mm
- Materiaali: rakenneteräs, sähkösinkitys
- Rakenne: rengasmallinen, mutterilla ja aluslevyllä
- Paino: 0,046 kg
- EAN: 5907518696792
- Myyntiyksikkö: kappale

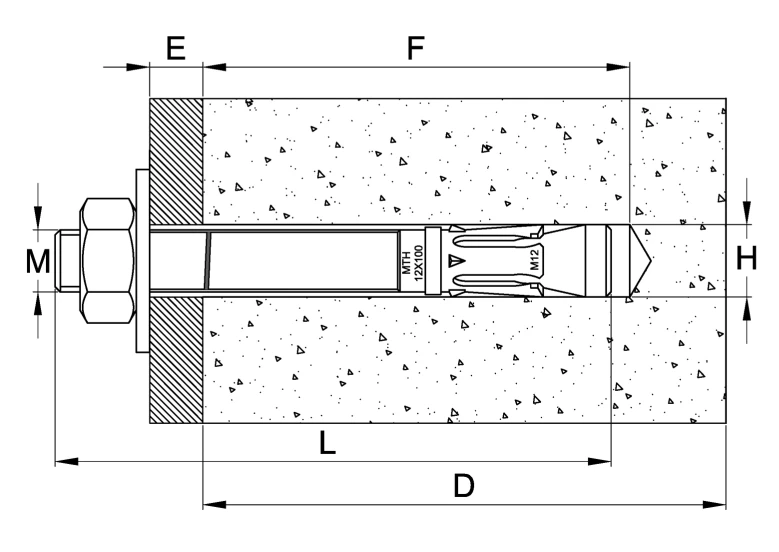

Asennuskaavio ja mittamerkinnät
Poikkileikkauskuva havainnollistaa ankkurin oikean asennuksen betonialustaan. Keskeiset asennusmitat on merkitty kaavioon:
- M — ankkurin kierteen halkaisija
- E — kiinnitettävän osan paksuus (etäisyys alustan pinnasta mutteriin)
- F — ankkurointisyvyys alustassa
- L — ankkurin kokonaispituus
- D — porareiän vähimmäissyvyys
- H — porareiän halkaisija
Asennussuositukset
- Asennusreikä on porattava kohtisuoraan alustan pintaan nähden ja puhdistettava huolellisesti pölystä
- Ankkuri asetetaan reikään kevyillä vasaraniskuilla
- Kiristys tehdään momenttiavaimella — hyväksynnässä ilmoitettua kiristysmomenttia ei saa ylittää
- Ankkurin laajentumisen jälkeen mutterin aluslevyn on oltava tiukasti puristettuna kiinnitettävää osaa vasten
- Asennus- ja kantavuusarvot on ilmoitettu teknisessä hyväksynnässä AT-15-7574/2008 — niitä ei saa ylittää
Käyttö aurinkosähköjärjestelmissä
PSRe M8 -ankkuria käyttävät mielellään asennusryhmät PV-tukirakenteiden ankkurointiin betonisiin välipohjiin, seiniin ja perustuksiin. ETA- ja CE-sertifioinnin ansiosta se on luotettava kiinnitys, joka täyttää suunnitteluvaatimukset ja helpottaa asennuksen teknistä hyväksymistä.
Tekniset tiedot
| Kierretyyppi | M8 |
| Pituus [mm] | 130 |
