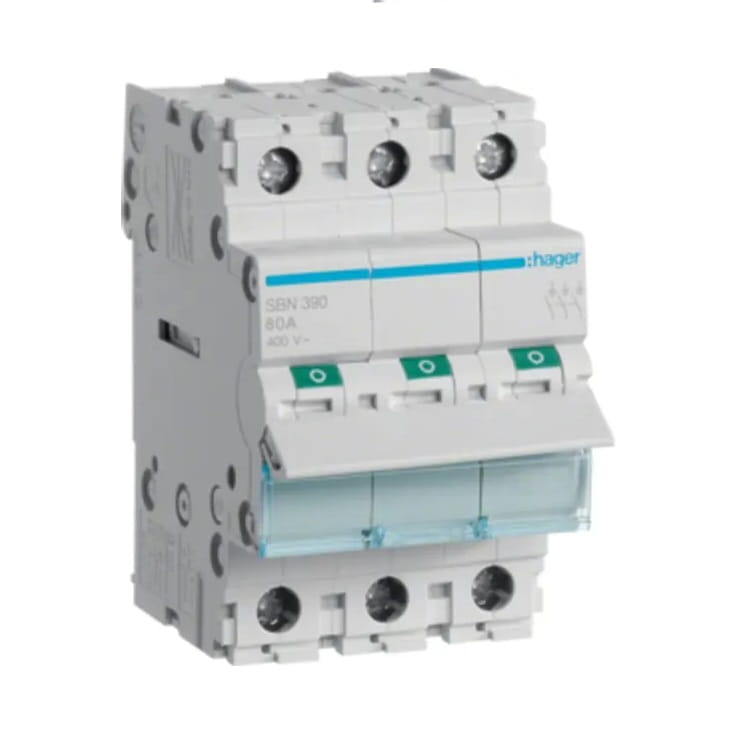

Eristyskytkimen katkaisija 3-vaiheinen 3P 100A 400V AC SBN390 HAGER SBN390 HAGER

Saatavuus: Varastossa (suuri määrä)

Toimitus: 8 Työpäivä

Paino: 0.248 kg

Hinta/ kpl: 27,71 € 27.71

sis. 25.5% ALV, ilman toimituskuluja

Nettohinta/ kpl: (22,08 €)

ilman 25.5% ALV, ilman toimituskuluja

Säästä enemmän rahaa suuremmilla pakkauksilla!
Mitä suurempi pakkausyksikkö, sitä alhaisempi yksikköhinta!

* Pakkausvaihtoehdot:

Kpl
Pakkaus: 50 kpl
Pakkaus: 100 kpl
Pakkaus: 200 kpl

määrä kpl

tuote ei saatavilla

lisää toivelistalle

* - Kenttä pakollinen

Arvostelu:

Myyjä: HAGER

Tuotekoodi: GPV-401-85

suosittele ystävälle

Kuvaus

Eristyskytkimen katkaisija 3-vaiheinen 3P 100A 400V AC SBN390 HAGER SBN390 HAGER

- SBN390719

3P 100A 400VA C SBN390 HAGER modulaarinen erotuskytkin on sähkökytkin, jolla on useita toimintoja: se johtaa virtaa nimellisolosuhteissa ja ylikuormitusten aikana (mukaan lukien oikosulut tietyn ajanjakson ajan), se katkaisee virtapiirin sekä nimellis- että vikatilanteissa ja se eristää, jolloin se täyttää eristysominaisuusvaatimukset laitteen turvallista toimintaa varten.

Jokaisessa HAGERin modulaarisessa eristyskytkinerottimessa on vihreä ja punainen kenttä toimilaitteen vivussa, jotta erottimen asento voidaan selvästi havaita. SBN390-laite on valmistettu kestävästä muovista, ja se soveltuu -20ºC:n ja +50ºC:n välisiin lämpötiloihin.

TEKNISET TIEDOT

Valmistaja

HAGER

Nimellisvirta

100 A

Vaiheiden lukumäärä

3-vaiheinen

Napojen lukumäärä

3 P

Nimellinen kytkentäjännite Ue (AC)

400 V

Nimellistaajuus

50/60 Hz

Nimellinen eristysjännite Ui

440 V

Jännitteen syöttötyyppi 1

Nimellisjännitteen kesto Uimp

6000 V

Virransietokyky AC21, luokka A

100 A

Nimellinen käyttövirta (AC23), luokka A

40 A

Virransietokyky AC21 luokassa B

100 A

Sallittu virrankestävyys AC22, luokka A

100 A

Sallittu virrankestävyys AC22, luokka B

100 A

Nimellinen käyttövirta (AC23), luokka B

40 A

Oikosulkuvirta gl-gG-sulakkeiden kanssa

1200 A

Sulkeutumiskapasiteetti 400 V:ssa AC23A:ssa

1692 A

Nimellinen oikosulkukestävyysvirta 1s

1,2 kA

Ulkoisen kotelon lämpövirta

100 A

Kokonaistehohäviö nimellisvirralla

16,5 W

Tehohäviö napaa kohti nimellisvirralla

5,5 W

Sähköinen käyttöikä nimelliskuormituksella käyttöjaksoina (AC21)

2500

Sähköinen käyttöikä nimelliskuormituksessa käyttöjaksoina (AC22)

2500

Mekaaninen lujuus (syklien määrä)

40 000

Liittimessä olevan taipuisan johtimen (johdon) poikkileikkaus

6 / 35 mm²

Jäykän johtimen (johdon) poikkileikkaus puristimessa.

6 / 50 mm²

Kiristysmomentti

3,6 Nm

Liitäntätyyppi

ruuvilla

NO-koskettimien lukumäärä

Varastointilämpötila

-40ºC - +80ºC välillä

Suojausaste

IP20

Mitat

69 x 83 x 70 mm

Laiteryhmä

SBN

Standardi

IEC 60947-3

Eurooppalainen direktiivi RoHs

yhteensopiva

Saastumisaste IEC 60664 / IEC 60947-2:n mukaan.

Saatavilla olevat kokoonpanot

Tuotekoodi

Luettelon nro.

EAN

Malli

GPV-401-85

SBN390/HAG

3250615510303

SBN390

Tekniset tiedot

Käyttökohde	AC (verkko)
Erottimen tyyppi	erotuskytkin
Nimellisvirta [A]	100A
Napojen lukumäärä	3P
Nimellisjännite [V]	400V AC
Merkki	HAGER
