Noark DC+AC ylijännitesuojalla varustettu liitäntäkotelo 50A 3-vaiheinen SH-729
tuote ei saatavilla
lisää toivelistalle
Kuvaus

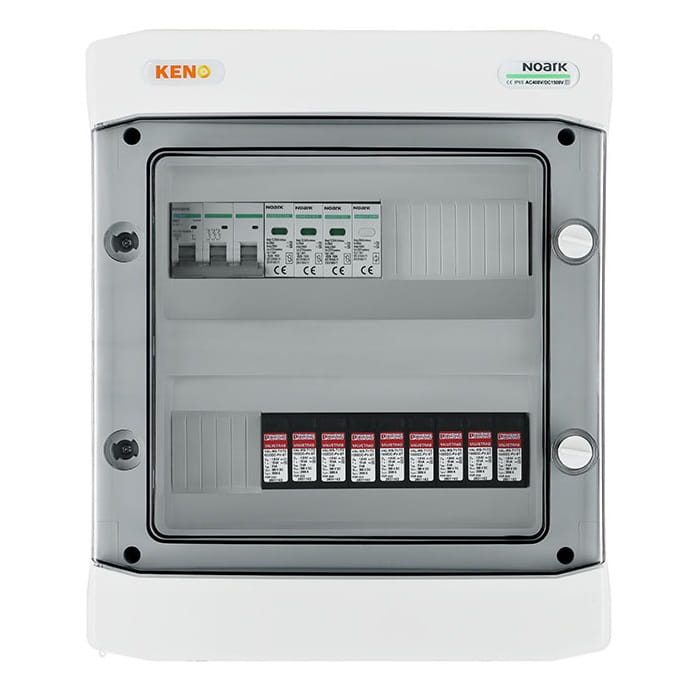

Noark Liitäntäkotelo Ylijännitesuojalla DC+AC 50A 3-Vaihe SH-729
Liitäntäkotelo ylijännitesuojalla DC + AC, tyyppi 1+2, malli SH-729 DCAC
Liitäntäkeskus, joka on suunniteltu aurinkosähköinvertterien syöttöön, tarjoaa suojan oikosuluilta ja ylikuormituksilta sekä epäsuorilta ja suorilta ylijänniteiskuilta molemmilla virran puolilla - sekä vaihto- että tasavirralla.
Se on tarkoitettu käytettäväksi maatuissa ja eristetyissä aurinkosähköjärjestelmissä, ja korkean IP-suojaluokan ansiosta se voidaan asentaa ulkotiloihin. Keskuksen rakenne on suunniteltu pintaasennukseen, ja varustelusta riippuen se voi täyttää erilaisia toimintoja.
- Vakioitu, testattu kotelo: Takaa lujuuden ja kestävyyden, jonka ansiosta keskukset ovat valmiita vastaamaan monenlaisiin asennusvaatimuksiin.
- Mahdollisuus asentaa avainlukko: Tarjoaa lisäturvallisuutta ja rajoittaa pääsyn sähkölaitteisiin vain valtuutetuille henkilöille.
Perusparametrit DC-puoli
| Parametri | Arvo |
|---|---|
| Aurinkopaneelijonojen sisääntulojen | ulostulojen määrä | 3 | 3 |
| Ylijännitesuojien DC määrä | Tyyppi | Luokka | 3 | Phoenix | T1/T2 |
| Liitäntätyyppi | Paneeliliittimet MC4 Stäubli |
Perusparametrit AC-puoli
| Parametri | Arvo |
|---|---|
| Ylijännitesuoja AC | Luokka | Noark | T1/T2 |
| Ylivirtasuojakatkaisija | Noark B50A 3F |
Käytetty DC-ylijännitesuoja (SPD)
| Parametri | Arvo |
|---|---|
| Valmistaja / Malli | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Ylijännitesuojaus | T1 / T2 |
| Avoimenkierron jännite UOCSTC | ≤ 975 V DC |
| Maksimi purkausvirta Imax (8/20) μs | 40 kA |
| Vasteaika tA | ≤ 25 ns |
| Salamaiskuvirta (10/350) μs, varaus | 2,5 As |
| Salamaiskuvirta (10/350) μs, ominaisenergia | 6,25 kJ/Ω |
| Salamaiskuvirta (10/350) μs, huippuarvo Iimp | 5 kA |
| Kokonaispurkausvirta Itotal (8/20) μs | 40 kA |
| Kokonaispurkausvirta Itotal (10/350) μs | 5 kA |
| Eristysvastus Riso | > 5 GΩ (500 V DC:llä) |
| Nimellispurkausvirta In (8/20) μs | 15 kA |
| Nimellisvirtakuorma IL | 80 A |
| Pitkäaikainen käyttövirta ICPV | < 20 μA |
| Suurin jatkuva käyttöjännite UCPV | 1170 V DC |
| Oikosulunkestoisuus ISCPV | 2000 A |
| Jäännösjännite Ures | ≤ 3,5 kV (In:llä) |
| - | ≤ 2,9 kV (5 kA:lla) |
| - | ≤ 3,2 kV (10 kA:lla) |
| - | ≤ 3,7 kV (20 kA:lla) |
| - | ≤ 4,1 kV (30 kA:lla) |
| - | ≤ 4,6 kV (40 kA:lla) |
| Suojajohtimen virta IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Suojaustaso Up | ≤ 3,5 kV |
| Tehonkulutus valmiustilassa PC | ≤ 25 mVA |
| Kytkentäkonfiguraatio | Y-konfiguraatio |
Käytetty ylivirtasuojakatkaisija (MCB) (1)
| Parametri | Arvo |
|---|---|
| Valmistaja / Malli | Noark / Ex9BN 3P B50 |
| Nimellisvirta | 50A; 3-F |
| Nimellinen kytkentäjännite Ue | 230/415 V AC |
| - | 72 V DC napaa kohti (1P, 2P) |
| - | 48 V DC napaa kohti (3P, 4P) |
| Minimijännite | 12 V AC/DC |
| Nimellinen iskunkestojännite Uimp IEC 60898-1:n mukaan | 6 kV |
| Nimellinen iskunkestojännite Uimp IEC 60947-2:n mukaan | 6 kV |
| Nimellinen oikosulkukytkentäkyky Icn IEC 60898-1:n mukaan | 6 kA |
| Nimellinen oikosulkukytkentäkyky Icn IEC 60947-2:n mukaan | 10 kA |
| Nimellinen eristysjännite Ui | 690 V AC |
| Napojen määrä | 3 |
| Taajuus | 50/60 Hz |
| Karakteristiikka | B |
| Toteutus standardien mukaan | IEC/EN 60898-1, IEC/EN 60947-2 |
| Mekaaninen käyttöikä | 20 000 kytkentää |
| Sähköinen käyttöikä | 10 000 kytkentää |
| Energian rajoitusluokka | 3 |
| Käyttöluokka | A |
| Syöttösuunta | Valinnainen (ylhäältä tai alhaalta) |
Käytetty AC-ylijännitesuoja (SPD)
| Parametri | Arvo |
|---|---|
| Valmistaja / Malli | Noark Ex9UE1+2 12.5 3PN 275 |
| Kytkentä | L-N/PE N-PE |
| Toteutus standardin mukaan | EN 61643-11 |
| Suojaimen tyyppi | Type 1+2 (luokka I+II, B+C, T1+T2) |
| Moduulin rakenne | MOV (Varistori)GDT (Kipinäväli) |
| Nimellisjännite Un | 230 V AC |
| Referenssitestausjännite UREF | 255 V AC |
| Jatkuva käyttöjännite Uc | 275 V AC 255 V AC |
| Taajuus f | 25 kA napaa kohti 50 kA napaa kohti |
| Ominaisenergia W/R | 156.25 kJ/Ω |
| Maksimi-impulssivirta Iimp (10/350 μs) | 12.5 kA napaa kohti 50 kA napaa kohti |
| Maksimi purkausvirta Imax (8/20 μs) | 50 kA napaa kohti |
| Jännitesuojaustaso Up virralla In | 1.5 kV |
| Jännitesuojaustaso Up virralla Imax | 1.8 kV 1.5 kV |
| Jännitesuojaustaso Up virralla 5 kA (8/20 μs) | 1 kV |
| N-PE Jatkuvan virran sammutuskyky Ifi | 100 A |
| 5 s | 335 V |
| 200 ms | 335 V 1200 V |
| Vuotovirta IPE jännitteellä UREF | ≤ 1 mA |
| Suojaimen jännite virralla 1mA | 387 - 473 V |
| Vasteaika | ≤ 25 ns ≤ 100 ns |
| Maksimi esisulakesuojaus | 160 A gG |
| Oikosulkuvirran kestävyys | 50kA |
| Oikosulkukestoisuus ISCCR | 10kA |
| Virtakerroin k | 1kA |
| Pienjännitejärjestelmän tyyppi | TN-S, TT (3+1) |
