PSG liukukairan kiilapesän kannatin – sivukiinnitys, teräksinen
tuote ei saatavilla
lisää toivelistalle
Kuvaus
PSG liukukairan kiilapesän kannatin – sivukiinnitys, teräksinen

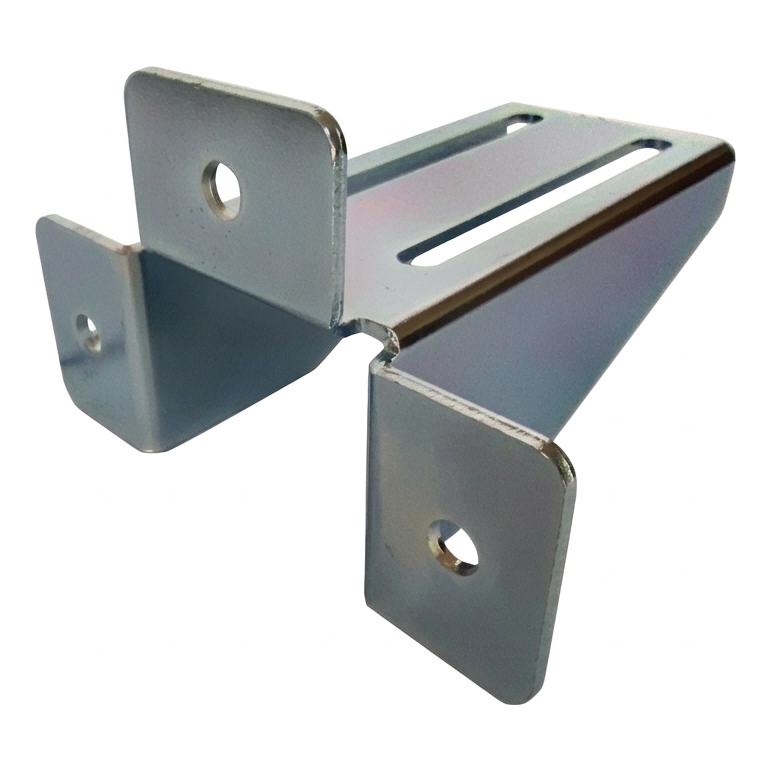

PSG kiilapesän kannatin on teräksinen rakennusosa, joka on tarkoitettu kiilapesän sivukiinnitykseen itsekannavissa liukukaitoissa. Kiinteän 4 mm:n teräslevyrakenteen ja tarkkojen kiinnitysreikien ansiosta se varmistaa kestävän ja vakaan rullakannattimen kiinnityksen tolppaan tai seinään. Tuote nopeuttaa asennusta — pitkänomaiset reiät (pavunmuotoiset) mahdollistavat asennon säädön ilman uudelleen poraamista.
Kannatin on välttämätön osa liukukaitajärjestelmissä, joissa kiilapesä on asennettava sivusuuntaan eikä ylhäältä päin. Se soveltuu kaikkialle, missä tolpan tai seinän rakenne vaatii kiilapesän etäisyyttä kiinnityspinnasta — 175 mm:n ulottuma takaa riittävän välimatkan.

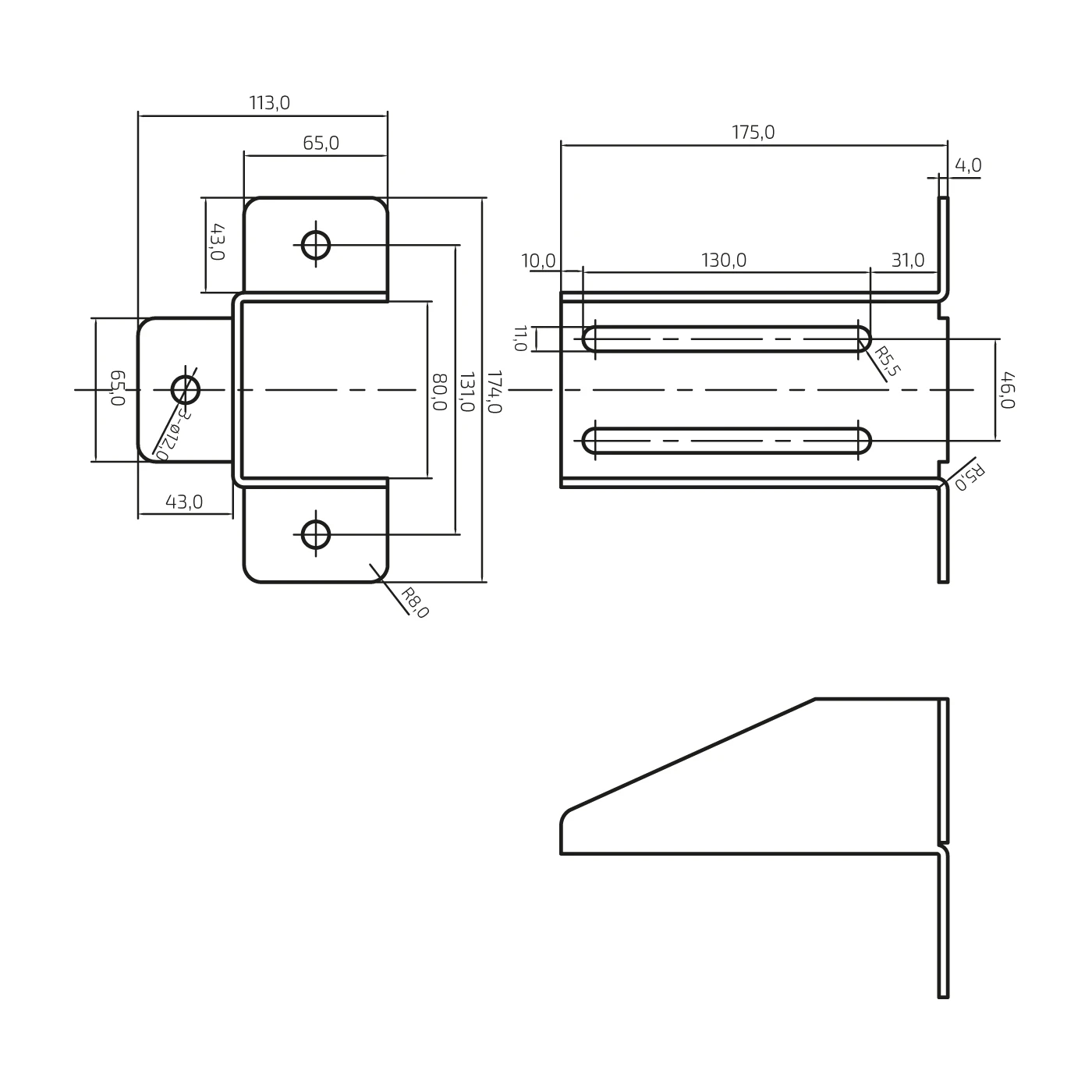

Ulkomitat
- Kokonaiskorkeus: 174 mm
- Kokonaisleveys: 113 mm
- Pituus (ulottuma seinästä): 175 mm
- Rungon korkeus: 80 mm
- Levyn paksuus: 4 mm
- Paino: 1,156 kg
Kiinnitys- ja säätöreiät
- Kiinnitysreiät: 3 × ⌀12 mm (sivulaippoissa)
- Kiinnitysreikien jakoväli (pysty): 131 mm
- Pitkänomaiset reiät (pavunmuotoiset): pituus 130 mm, leveys 11 mm
- Pavunmuotoisten reikien jakoväli (pysty): 46 mm
- Etäisyys pavunmuotoisesta reiästä etureunaan: 10 mm
- Etäisyys pavunmuotoisesta reiästä takareunaan: 31 mm
- Pavunmuotoisen reiän pyöristyssäde: R5,5
Kiinnityslaiput
- Sivulaippojen mitat: 65 × 43 mm
- Etulaipan mitat: 65 × 43 mm
- Reunan pyöristyssäde: R8
- Taivutussäde: R5
Materiaali- ja tunnistetiedot
- Materiaali: teräslevy
- Valmistaja: PSG
- EAN: 5903313203593
Kannatin soveltuu asennettavaksi sekä teräs- että betonitolppiin. Pitkänomaiset reiät mahdollistavat kiilapesän tarkan vaakasuuntaisen säädön, mikä on erityisen hyödyllistä kairan akselin korjaamisessa tolppien asettamisen jälkeen. Kolme pyöreää ⌀12 mm:n reikää laipissa varmistavat elementin luotettavan ankkuroinnin alustaan.
