Rei'itetty levy puusepänliitin PP 9 80x200x2,0
tuote ei saatavilla
lisää toivelistalle
Kuvaus

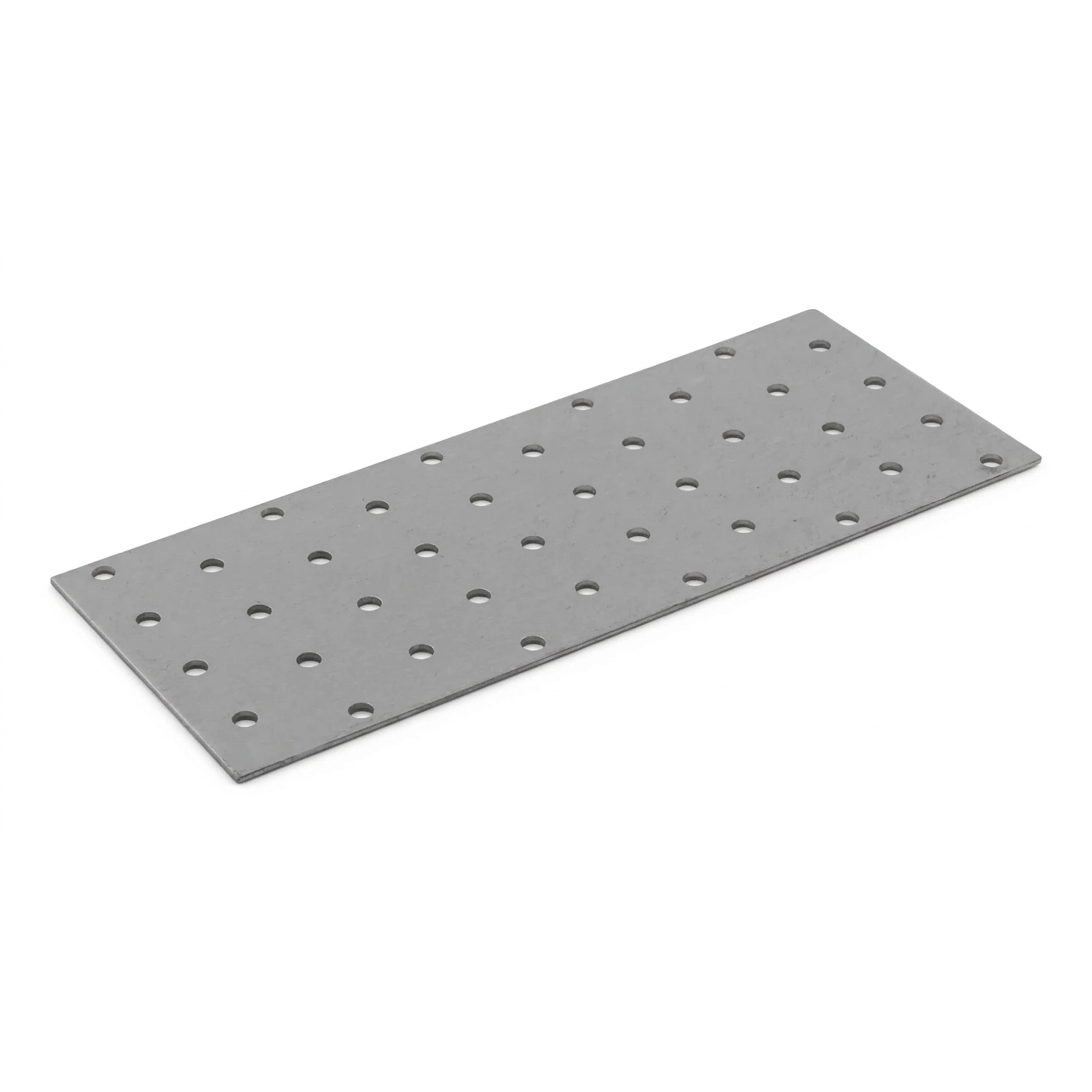

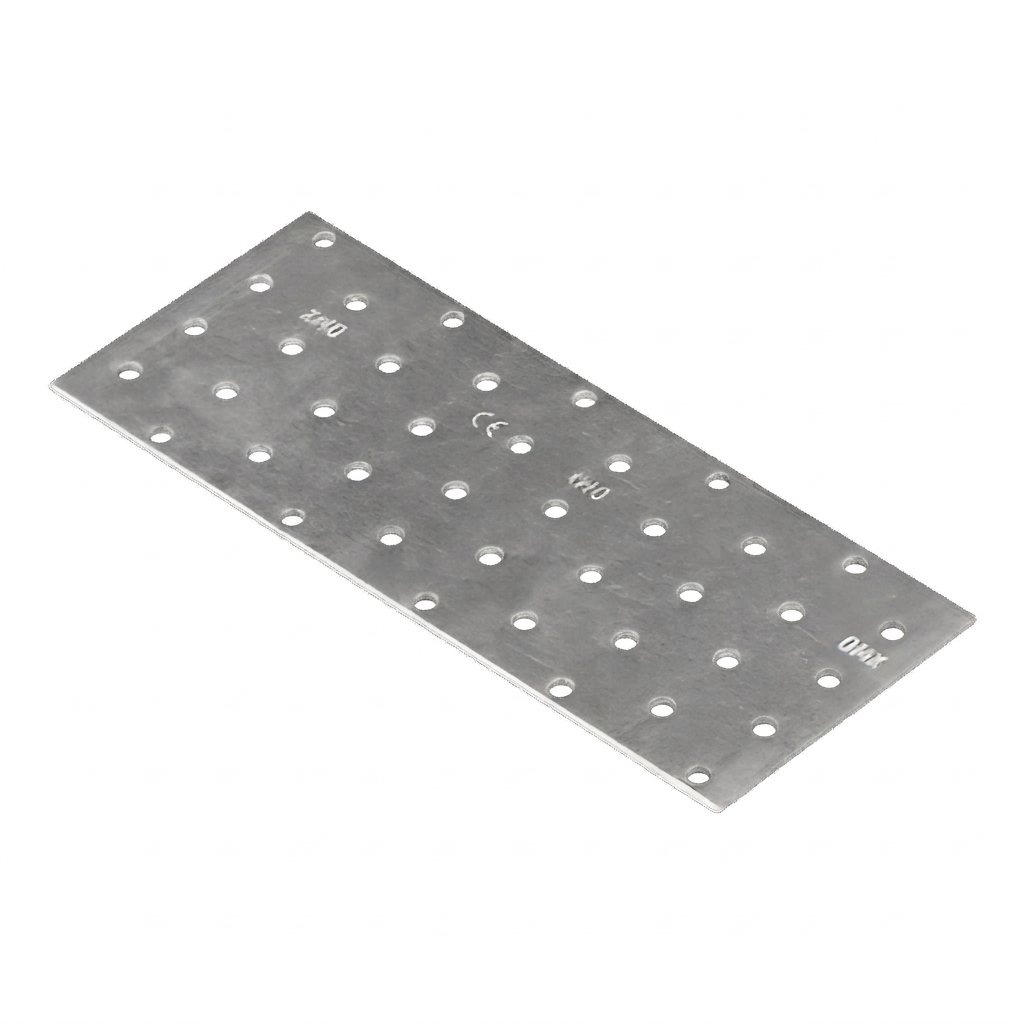

Rei'itetty teräslevy sinkitty PP 9 80x200 mm – litteä liitin
Rei'itetty levy 80×200 mm on universaali litteä liitin, joka on tarkoitettu puuliitoksiin, joissa yhdistettävien elementtien sivupinnat ovat samassa tasossa. 40 kiinnitysreiän ansiosta, joiden halkaisija on 5 mm ja jotka on sijoitettu tasaisesti koko pinnalle, levy mahdollistaa sekä yksinkertaisten että monimutkaisempien puusepänliitosten toteuttamisen. Sileä pintakäsittely mahdollistaa liittimen käytön sekä liitoksen sisä- että ulkopuolella.

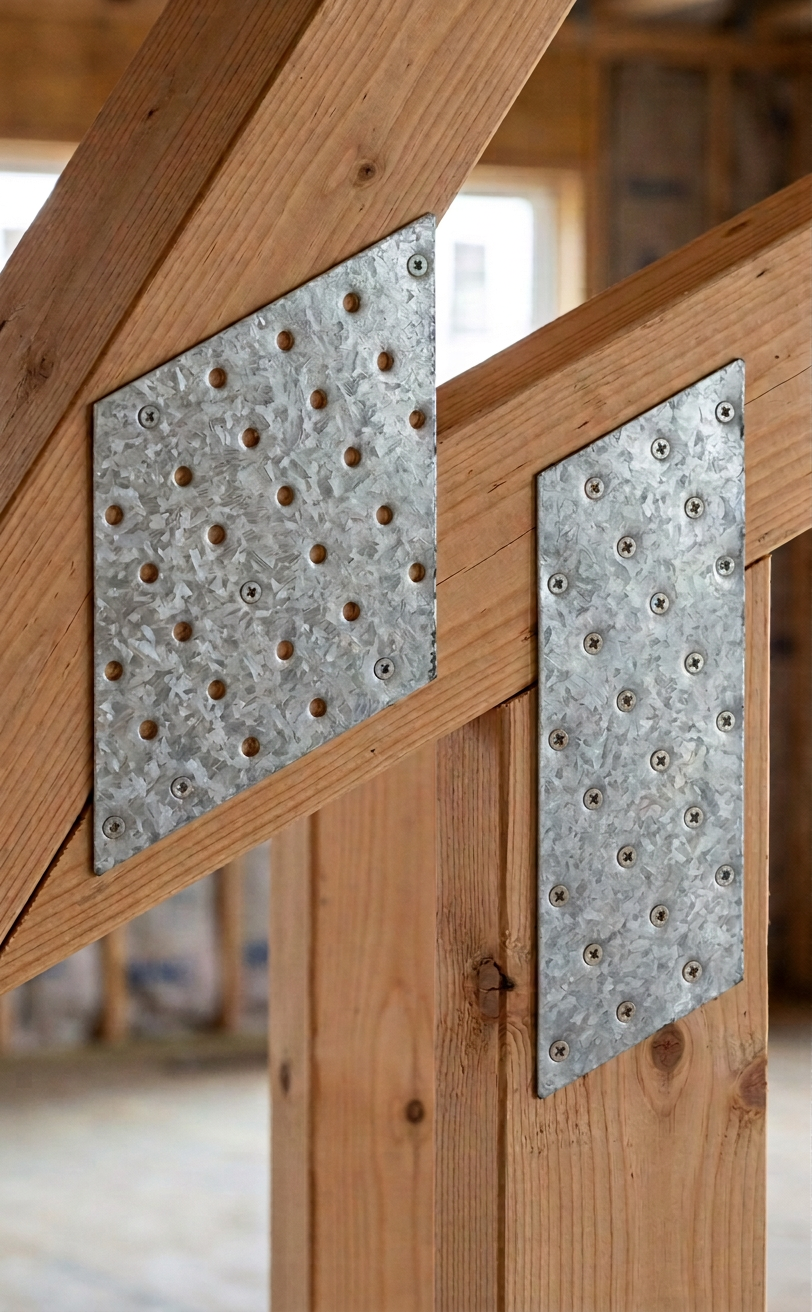

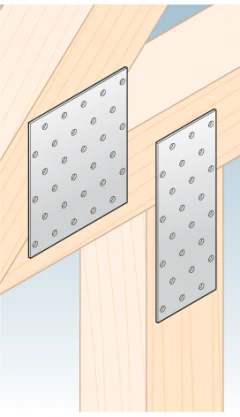

Rei'itettyjä levyjä käytetään yleensä pareittain, sijoitettuna liitoksen molemmille puolille. Ne ovat korvaamaton elementti kattoristikkojen asennuksessa sekä kaikissa puuelementtien liitoksissa, jotka vaativat vahvistusta. DX51D + Z275 -teräslevystä valmistettu, 2 mm paksuinen levy tarjoaa korkean mekaanisen lujuuden pienellä painolla. Z275-sinkkipinnoite takaa tehokkaan korroosiosuojan, mikä mahdollistaa liittimen käytön sekä sisä- että ulkotiloissa.
Tekniset tiedot

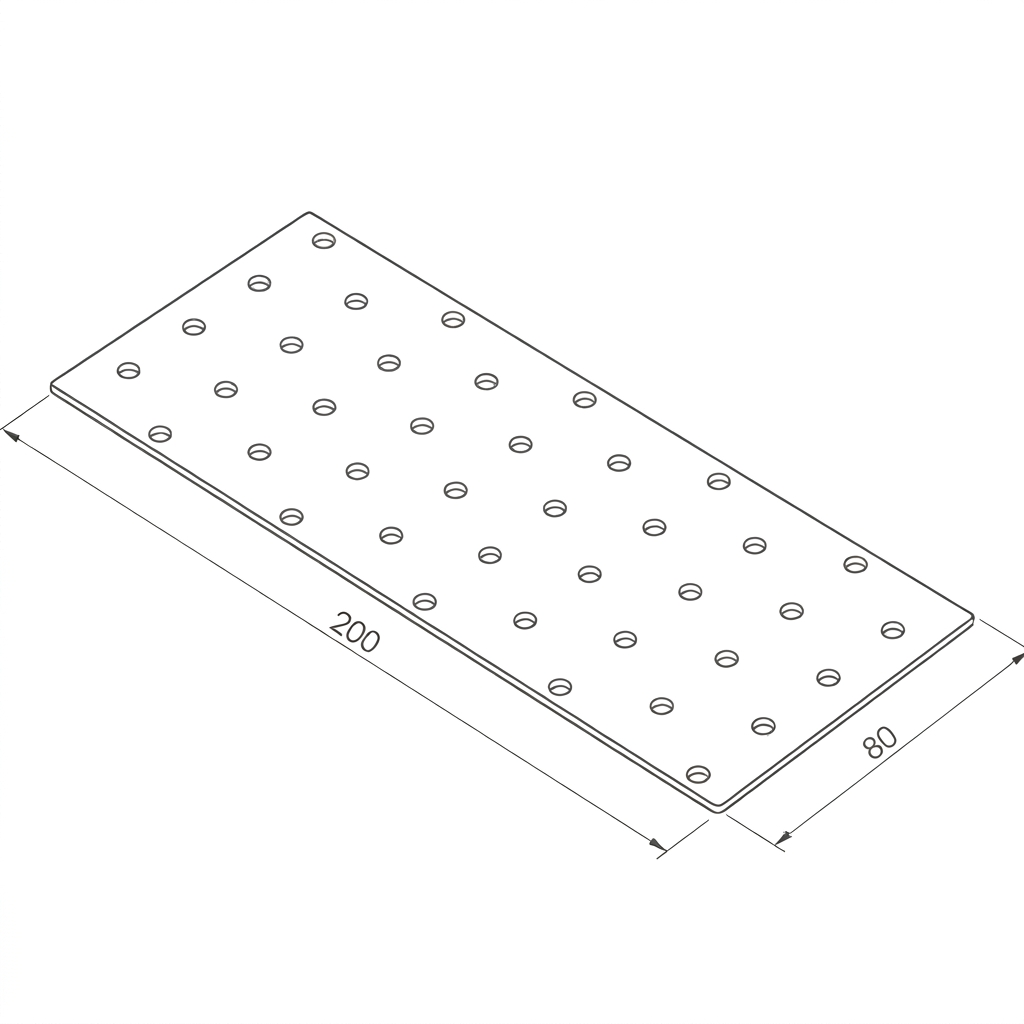

- Pituus (A): 200 mm
- Leveys (B): 80 mm
- Levyn paksuus: 2,0 mm
- Materiaali: DX51D + Z275
- Korroosiosuoja: sinkitys
- Reikien määrä: 40 kpl, halkaisija ø5 mm
- Pinta-ala: 3,28 dm²
Käyttö ja asennus

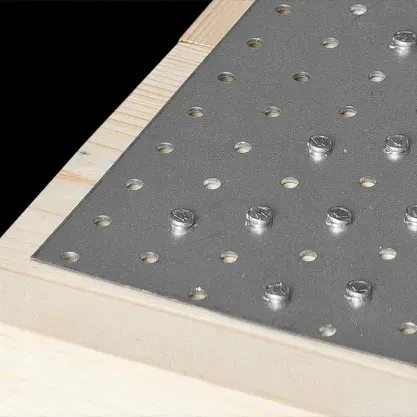

Rei'itetty levy soveltuu laajasti puurakentamiseen — yksinkertaisista vahvistuksista monimutkaisiin kattoristikkoliitoksiin. Asennus toteutetaan seuraavilla kiinnityselementeillä:
- ANCHOR-rengasnaulat ø4 mm
- Puusepänruuvit liittimille
- Puuruuvit ø3–ø6 mm sekä ø10 mm
- Pultit M5, M10, M12
- Betoniankkurit M5, M10, M12
Dokumentaatio
Tuotteella on suoritustasoilmoitus, joka vahvistaa vaatimustenmukaisuuden voimassa olevien rakennusnormien kanssa. Tekninen dokumentaatio on ladattavissa alla.
Tekniset tiedot
| Pellin paksuus [mm] | 2 |
| Liittimen tyyppi | Reikälevy |
| Materiaali | Teräs |
