Kiinnittimet ja pultit: Käytännön mitoitusopas

Jos etsit oikeita ruuveja kiinnittimellesi, olet tullut oikeaan paikkaan! Täältä löydät hyödyllisen taulukon, joka auttaa sinua valitsemaan oikeat ruuvit kiinnittimen koon mukaan. Kiinnittimen koko riippuu aurinkopaneelin paksuudesta, joten ruuvien huolellinen valinta on erityisen tärkeää. Tutustu alla olevaan taulukkoon ja varmista, että valitset sopivat osat.

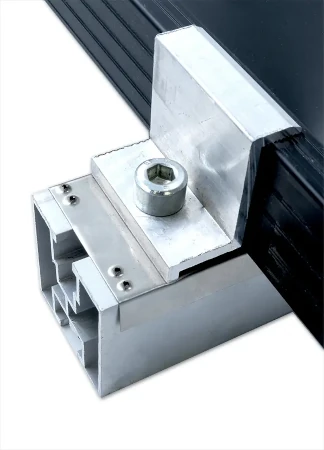

Kiinnittimiä käytetään paneelin kiinnittämiseen, jonka pohjana toimii asennusprofiili. Kaksi tarjottua tyyppiä sopivat käytettäväksi sekä paneelien välissä että reunoilla. Alla olevasta taulukosta löydät suositellut ruuvikoot kullekin kiinnitystypille ja asennusprofiilille.

Symboli	Nimi	T-profiili	Kuusikulmainen profiili	Puolisuunnikkaan muotoinen silta (avaimenreiän alla)	Puolisuunnikkaan muotoinen silta (kuusikulmaiselle ruuville)
PV-03-01	Päätypuristin H30 Alumiini 6060 Reikä M8	M8x20	M8x20	M8x20	M8x20
PV-03-02	Päätypuristin H30 Alumiini 6060 Reikä M8 Anodisoitu	M8x20	M8x20	M8x20	M8x20
PV-03-03	Päätypuristin H32 Alumiini 6060 Reikä M8	M8x20	M8x25	M8x20	M8x25
PV-03-04	Päätypuristin H32 Alumiini 6060 Reikä M8 Anodisoitu	M8x20	M8x25	M8x20	M8x25
PV-03-05	Päätypuristin H35 Alumiini 6060 Reikä M8	M8x25	M8x30	M8x25	M8x30
PV-03-06	Päätypuristin H35 Alumiini 6060 Reikä M8 Anodisoitu	M8x25	M8x30	M8x25	M8x30
PV-03-09	Päätypuristin H40 Alumiini 6060 Reikä M8	M8x30	M8x35	M8x30	M8x35
PV-03-10	Päätypuristin H40 Alumiini 6060 Reikä M8 Anodisoitu	M8x30	M8x35	M8x30	M8x35
PV-03-20	Päätypuristin - Säädettävissä Liuku-Urien Avulla M8 30-50mm	M8x16	M8x16	M8x16	M8x16
PV-03-21	Päätypuristin - Säädettävissä Liuku-Urien Avulla M8 30-50mm - Anodisoitu	M8x16	M8x16	M8x16	M8x16
PV-03-22	Päätypuristin 30mm Ruuvilla ja Insertillä	M8x20	M8x25	M8x20	M8x25
PV-03-23	Päätypuristin 30mm Ruuvilla ja Insertillä - Musta Lakattu	M8x20	M8x25	M8x20	M8x25
PV-03-24	Päätypuristin 35mm Ruuvilla ja Insertillä	M8x25	M8x30	M8x25	M8x30
PV-03-25	Päätypuristin 35mm Ruuvilla ja Insertillä - Musta Lakattu	M8x25	M8x30	M8x25	M8x30
PV-04-01	Keskimmäinen Puristin H24 Alumiini 6060 Reikä M8	Sama kuin lopussa
PV-04-02	Keskimmäinen Puristin H24 Alumiini 6060 Reikä M8 Anodisoitu	Sama kuin lopussa
PV-04-03	Keskimmäinen Puristin H8 Alumiini 6060 Reikä M8	Sama kuin lopussa + 15 mm
PV-04-04	Keskimmäinen Puristin H8 Alumiini 6060 Reikä M8 Anodisoitu	Sama kuin lopussa + 15 mm
