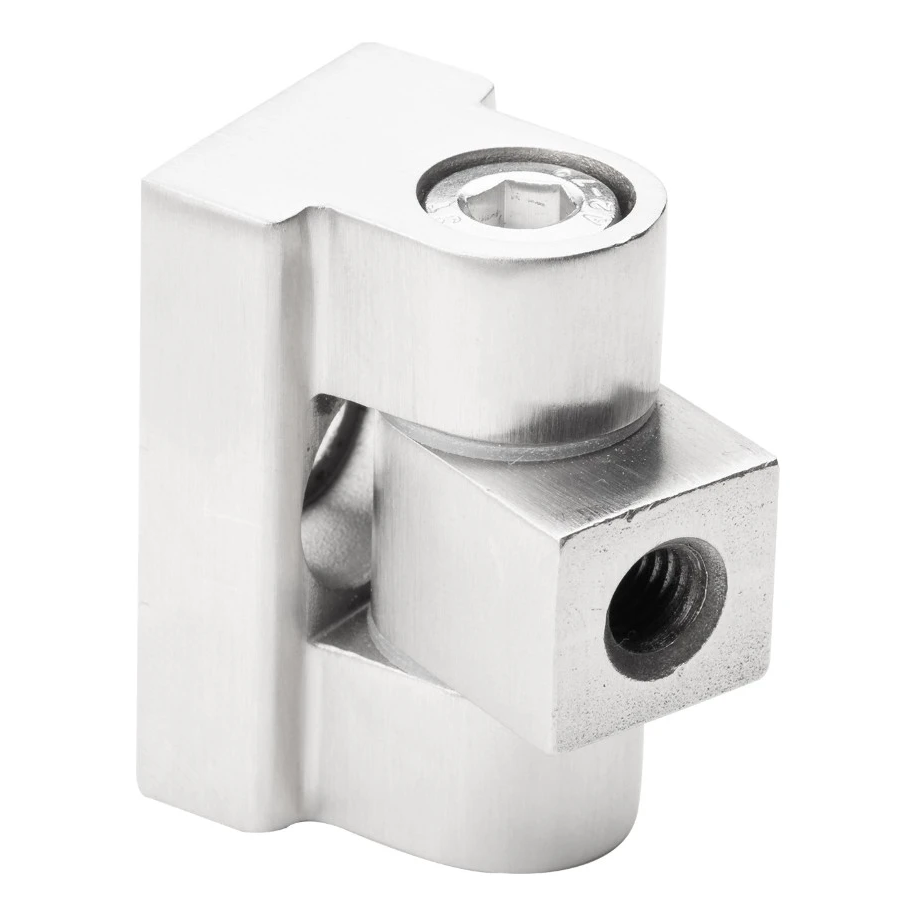

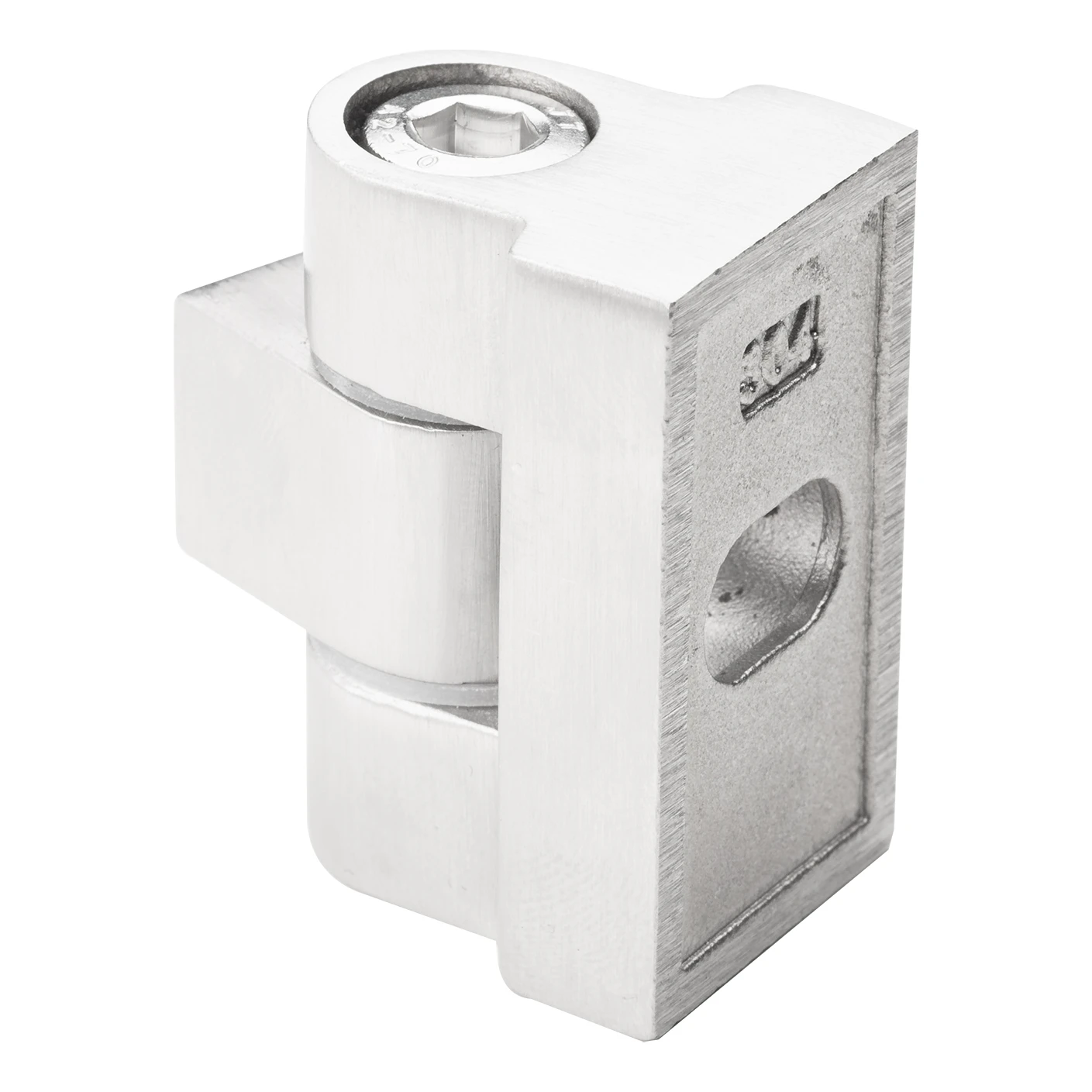

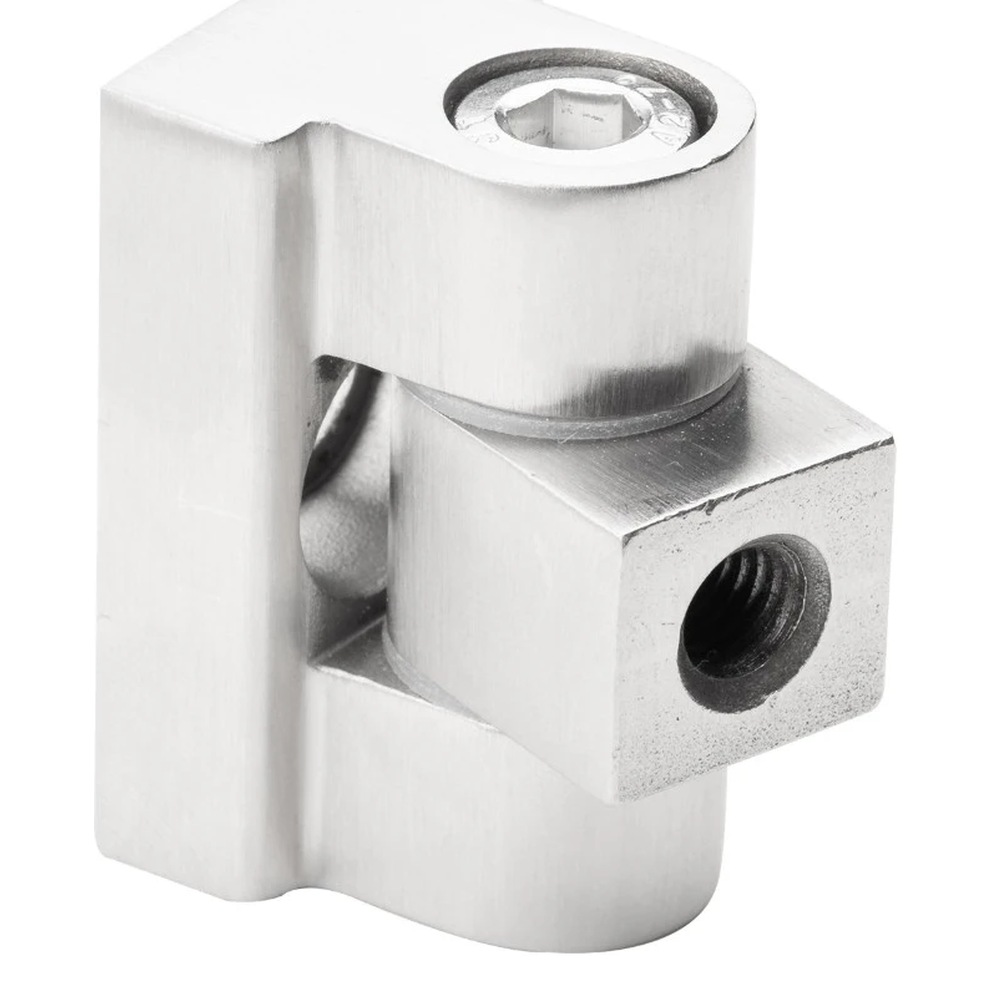

180° sarana lasipitimiä varten 45 x 45 x 26 mm tasopinta-asennusjärjestelmä AISI304, satiini
tuote ei saatavilla
lisää toivelistalle
Kuvaus
180° sarana lasipitimiä varten 45×45×26 mm AISI 304 satiini
180° sarana lasipitimiä varten ruostumattomasta teräksestä AISI 304 satiinipinnalla — elementti ammattimaiseen lasirakenteiden asennukseen tasopinta-asennusjärjestelmässä. Mahdollistaa lasin avautumisen täydessä 180° kulmassa (90° kumpaankin suuntaan), mikä sallii vapauden suunnitella väliseiniä, ovia ja lasikoppeja ilman avautumiskulman rajoituksia.
Kestävyys ja korroosionkestävyys
Saranan runko on valmistettu korkealaatuisesta ruostumattomasta teräksestä AISI 304, mikä takaa pitkäaikaisen korroosionkestävyyden — jopa kohonneessa kosteudessa olevissa ympäristöissä, kuten kylpyhuoneissa, uima-altaissa tai suihkukaapeissa. Pinnan satiinipinta naamioi tehokkaasti sormenjäljet ja lian, säilyttäen esteettisen ulkonäön minimaalisella huollolla. Teknisissa piirustuksissa on merkitty pinnan karheus Ra 1,6 ja Ra 3,2 — mikä vahvistaa osien tarkan koneistuksen.
Asennus ruuvaamalla — tasopinta-asennusjärjestelmä
Sarana asennetaan tasopintoihin ruuvaamalla käyttäen M8 kierrettä. Tämä menetelmä takaa korkean liitoslujuuden, helpon asennuksen ja mahdollisen purkamisen — ilman erikoistyökalujen tarvetta. Rungossa oleva soikea reikä mahdollistaa lasin asennon säätämisen 9 mm alueella, mikä helpottaa lasipaneelin tarkkaa asettelua asennuksen aikana.
Yhteensopivuus lasin kanssa
Sarana on sovitettu lasipaneelien asennukseen paksuudelta 6 mm:stä 10,76 mm:iin, mikä kattaa sekä yksinkertainen karkaistun lasin että suositun laminoidun lasin (VSG). Näin ollen yksi saranamalli sopii erilaisiin kokoonpanoihin — asentajan ei tarvitse varastoida erillisiä vaihtoehtoja eri lasipaksuuksille.
Mitat ja tekniset tiedot
- Rungon mitat (P × K × lev.): 45 × 45 × 26 mm
- Kokonaissyvyys liittimen kanssa: 36 mm
- Rungon syvyys: 29,5 mm
- Avautumiskulma: 180° (90° kumpaankin suuntaan)
- Kiinnityskierre: M8
- Liittimen kierretyn osan pituus: 15 mm
- Liittimen läpimenevän reiän halkaisija: ø 8,2 mm
- Tappi-aukon halkaisija: ø 8,5 mm
- Syvennyksen halkaisija: ø 13,5 mm
- Soikea reikä (säätö): 9 mm
- Pyörivän liittimen mitat: 24,5 × 18 × 15 mm
- Viisteet: 2×C0,5 ja C1
- Materiaali: ruostumaton teräs AISI 304
- Pinta: satiini
- Lasin paksuus: 6 mm:stä 10,76 mm:iin
- Asennustyyppi: tasopinta-asennusjärjestelmä (tasopinnoille)
- Paino: 0,16 kg

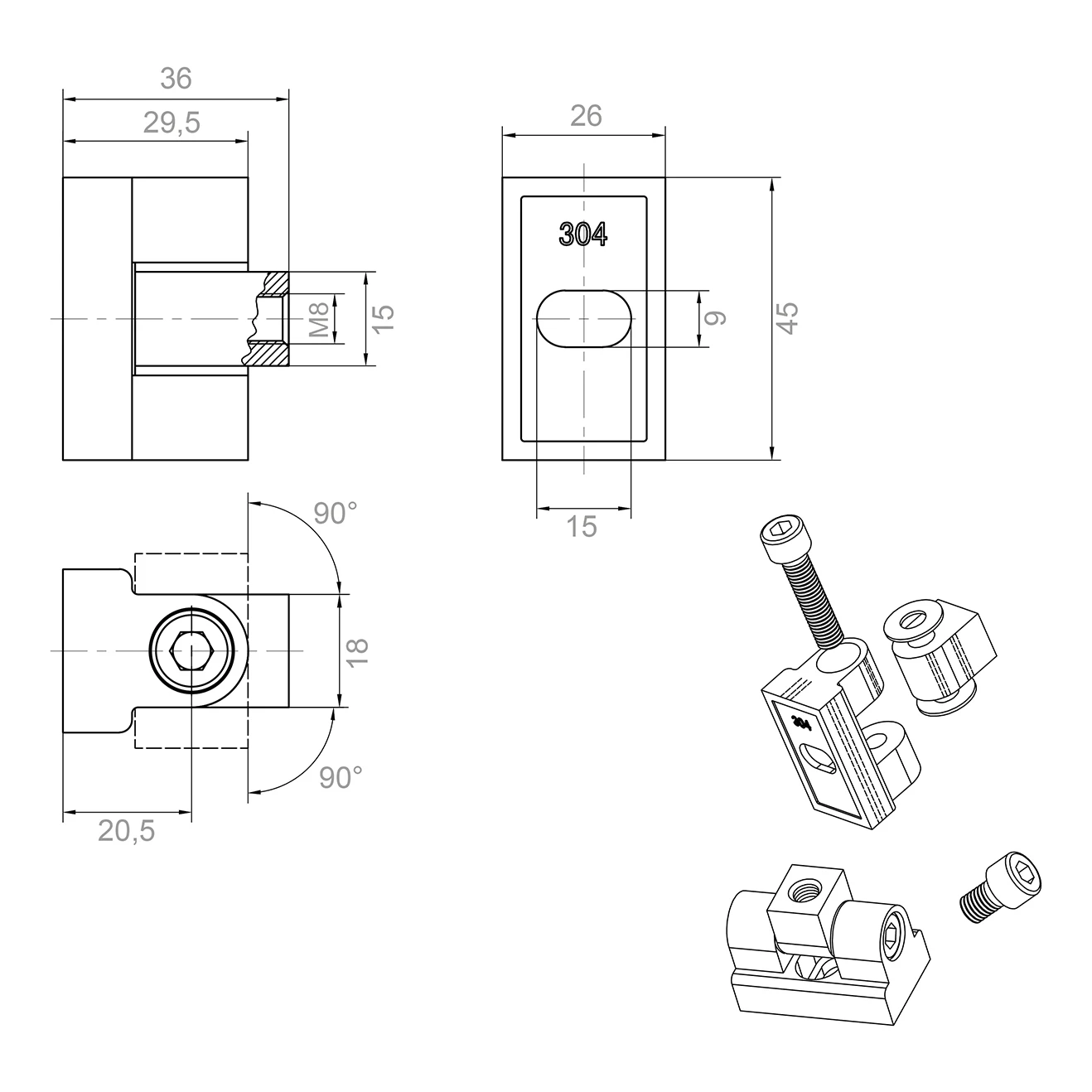

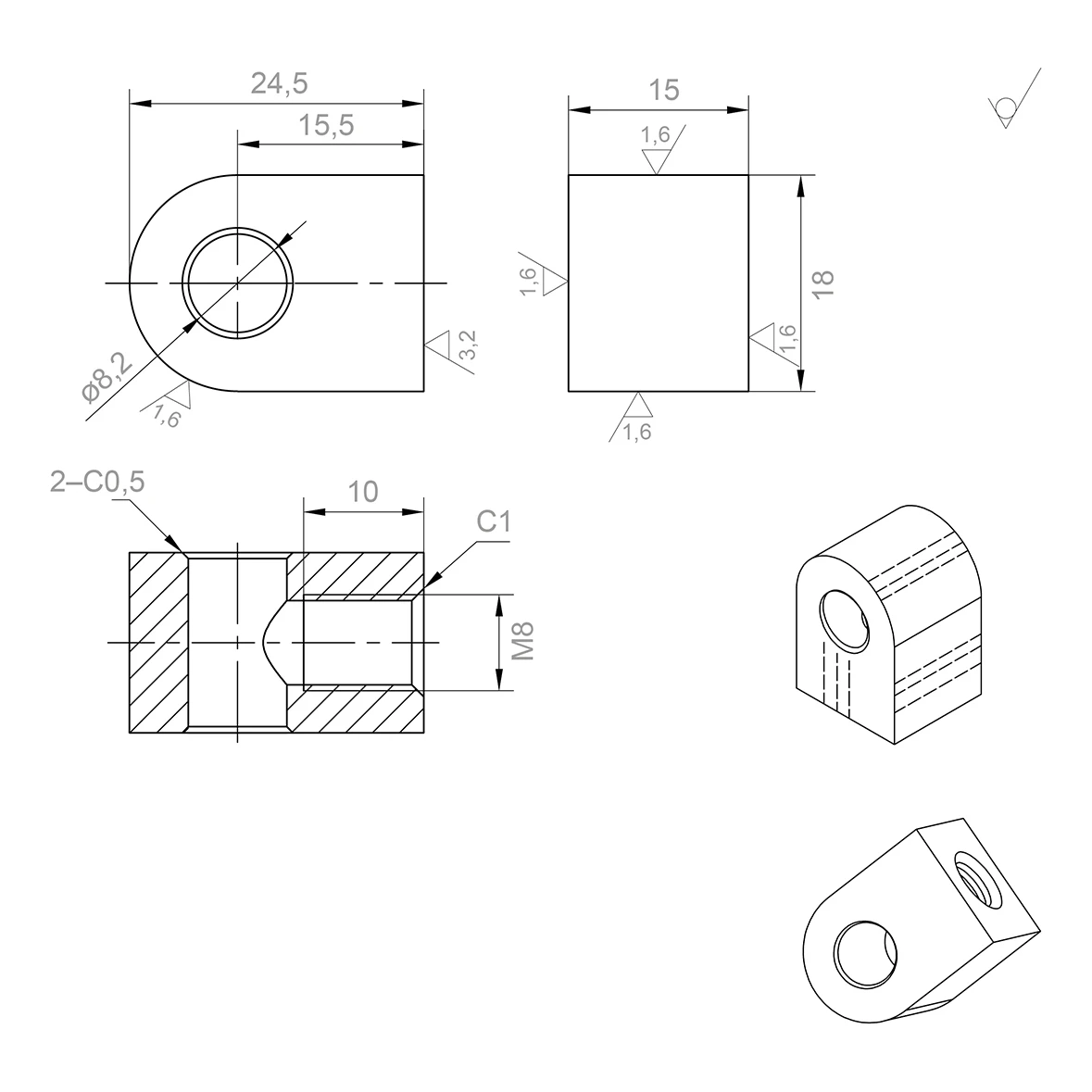

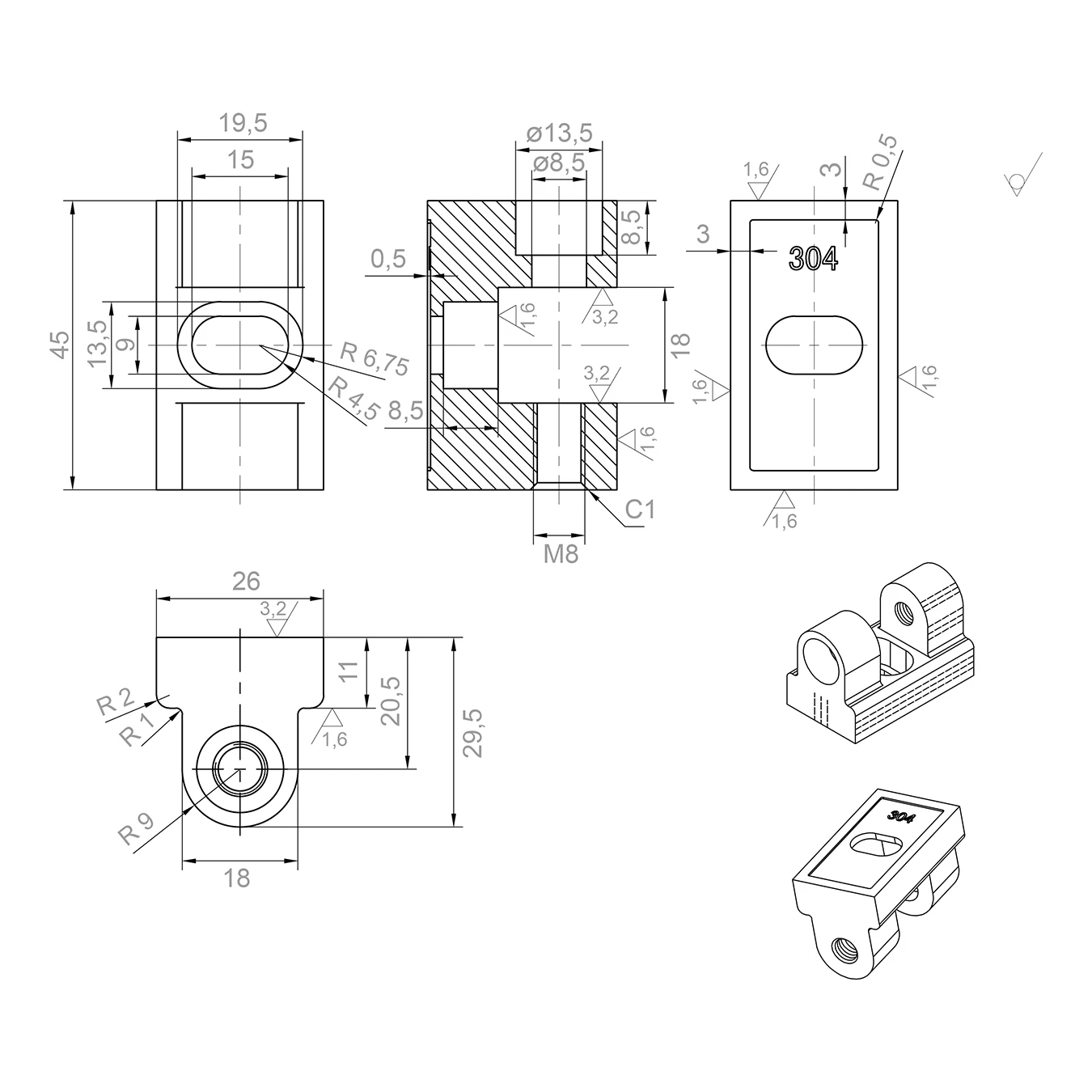

Osien mittapiirustukset
Tekniset tiedot
| Materiaali | AISI 304 |
| Pintakäsittely | Satiini |
| Asennusjärjestelmä | Tasainen |
