3-rullinen vaunu ripustusporteille 60x60 profiilille 2 teräsrullaa 1 muovinen
tuote ei saatavilla
lisää toivelistalle
Kuvaus
3-rullinen vaunu ripustettaville porteille – profiili 60x60 mm, 200 kg

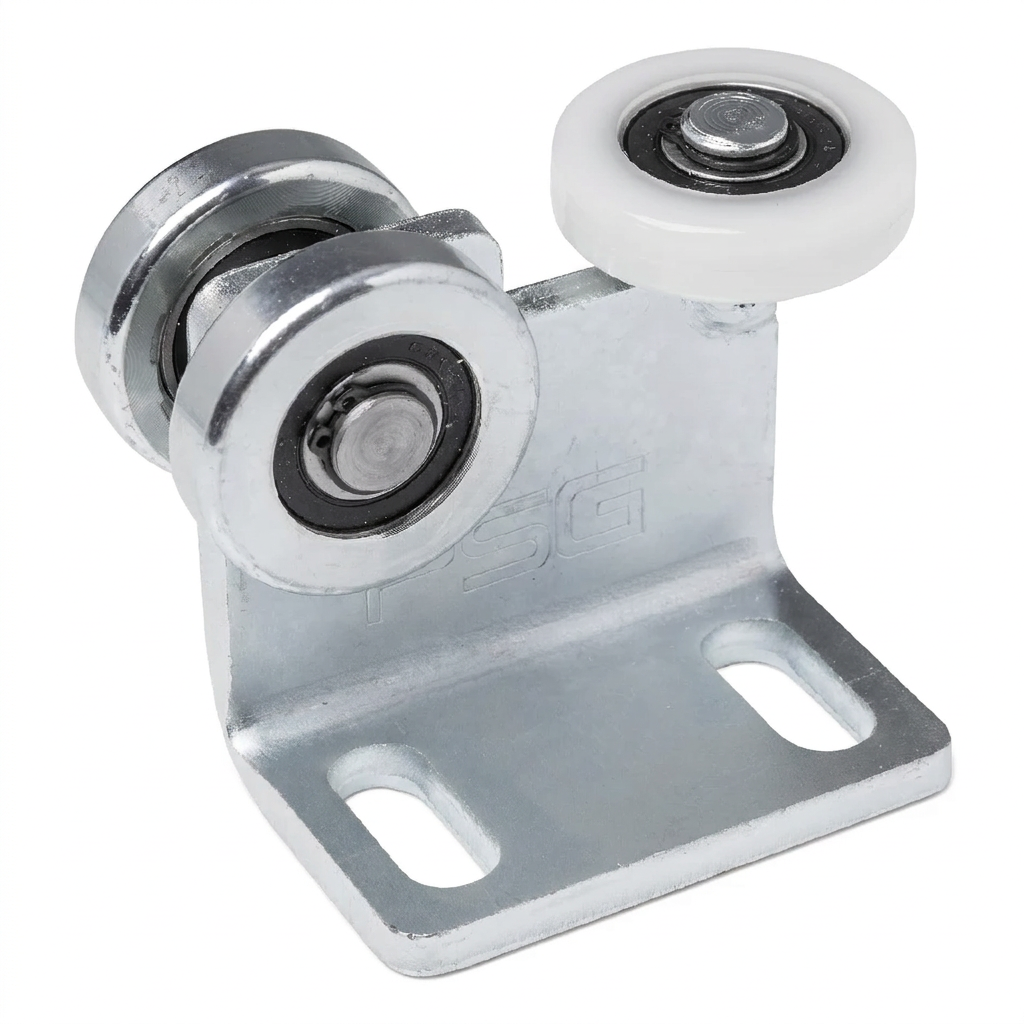

3-rullinen vaunu ripustettaville liukuporteille on tarkasti valmistettu ajoelementin osa, joka on suunniteltu 60×60 mm profiilille ripustettaviin liukuportaisiin. Vaunu on varustettu kahdella teräsrullalla sekä yhdellä muovirullalla, mikä takaa portaan sujuvan ja hiljaisen toiminnan enimmäiskuormituksella 200 kg.
Vaunun rakenne perustuu massiiviseen sinkitystä teräksestä valmistettuun kulmateräkseen, mikä takaa korkean korroosionkestävyyden ja pitkäaikaisen käytön vaihtelevissa sääolosuhteissa. Kuulalaakereille asennetut rullat minimoivat vierintävastuksen, mikä mahdollistaa portaan siiven kevyen ja häiriöttömän liikkeen – jopa suurilla kuormituksilla.
Rakenne ja toimintaperiaate
Vaunu koostuu kolmesta 51 mm halkaisijaltaan olevasta rullasta – kaksi pystysuoraa teräsrullaa ohjaa porttia kantoprofiilin alareunan pitkin, kun taas kolmas vaakasuoraan sijoitettu muovirulla stabiloi portaan siipeä sivulta, eliminoiden sivuttaispoikkeamat ja tärinän. Tämä järjestely varmistaa luotettavan kolmipisteisen ohjauksen 60×60 mm profiilissa.
Soikeiden reikien varustama asennusalusta mahdollistaa vaunun asennon säädön suhteessa portaan siipeen, mikä helpottaa tarkkaa asennusta ja myöhempää korjausta käytön aikana.
Mitat ja asennustiedot
- Vaunun kokonaiskorkeus: 89,5 mm
- Korkeus pystysuorien rullien akselille: 80 mm
- Korkeus vaakarullan yläreunaan: 81,5 mm
- Rullien halkaisija (teräs ja muovi): 51 mm
- Pystysuorien rullien kokonaisleveys: 44 mm
- Yksittäisen rullan leveys: 13 mm
- Rullien akseliväli (pystysuorat – vaakasuora): 68 mm
- Kulmateräksen seinämäpaksuus: 8 mm
- Asennusalustan mitat: 90 × 60 mm
- Soikeat reiät: leveys 13 mm, pituus 20 mm
- Asennusreikien jako: 60 mm
- Reiän akselin etäisyys alustan reunasta: 15 mm
Käyttöparametrit
- Enimmäiskuormitus: 200 kg
- Ohjausprofiili: 60×60 mm
- Rullat: 2 teräsrullaa + 1 muovirulla
- Kulmateräksen materiaali: sinkitty teräs
- Laakerointi: kuulalaakerit
- Paino: 1,075 kg
- Pakkauksen tilavuus: 810 cm³
- EAN: 5903313204552
Vaunu on asennusvalmis – se kiinnitetään ruuveilla alustan soikeiden reikien kautta suoraan portaan siiven rakenteeseen. Reikien pitkänomainen muoto mahdollistaa asennon säädön muutaman millimetrin alueella, mikä on keskeistä portaan tasauksessa asennuksen jälkeen.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniset tiedot
| Rullien materiaali | Teräs |
| Rullien määrä [szt.] | 3 |
| Vaunun rakenne | Kiinteä |
| Maks. kantokyky [kg] | 200 |
| Liukukiskon koko | 60x60x4 |
| Tuotetyyppi | Yksittäinen vaunu |
| Ajojärjestelmän tyyppi | Ripustusjärjestelmä |
