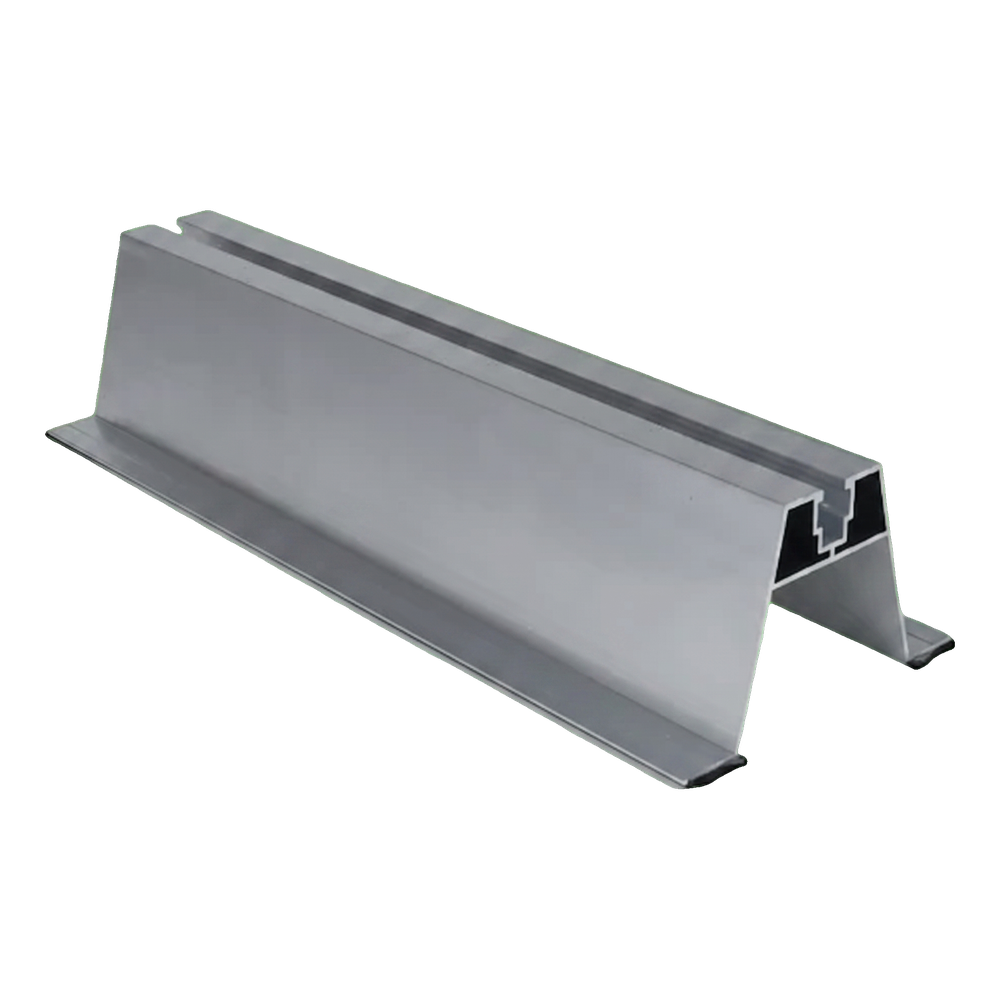

Alumiininen H-70 trapetsisilta EPDM-tiivisteellä 330 mm – tyyppi 2 trapetsipeltikatolle
tuote ei saatavilla
lisää toivelistalle
5
Kuvaus
Alumiininen H-70 trapetsisilta EPDM-tiivisteellä 330 mm – tyyppi 2 trapetsipeltikatolle
H-70 trapetsisilta EPDM-tiivisteellä on alumiininen asennusprofiili, joka on tarkoitettu aurinkopaneelien kiinnittämiseen suoraan trapetsipeltikatoille. Tyypin 2 versio on tarkoitettu korkeampiin kattoliitoksiin – profiilin korkeus mahdollistaa vapaan ilmankierron moduulien alla, jolloin ne jäähtyvät luonnollisesti ja pysyvät etäämpänä kuumenevasta kattopinnasta. Profiilin yläosassa on asennuskanava, johon väli- ja päätykiinnikkeet kiinnitetään kuusiokolo-ruuveilla ja neliömuttereilla. Profiilin jalkoihin on asennettu EPDM-tiivisteet, jotka vaimentavat tärinää, suojaavat peltipinnan pinnoitetta naarmuilta ja tiivistävät kosketuskohdan katteeseen. Pellille kiinnitettävien ruuvien reiät tehdään työmaalla – näin asentaja voi sovittaa reikävälin trapetsiprofiilin harjojen väliin.
Edut asennusryhmälle
- 70 mm:n korkeus nostaa moduulin irti katosta – parempi ilmanvaihto ja alhaisemmat paneelien käyttölämpötilat
- Jalkojen EPDM-tiiviste suojaa peltipinnan pinnoitetta ja parantaa profiilin pitoa
- Asennuskanava sopii väli- ja päätykiinnikkeille – yleiskäyttöinen kiinnitysjärjestelmä
- Asennusreiät tehdään paikan päällä, joten silta voidaan sovittaa mihin tahansa trapetsiprofiiliin
- Korroosionkestävä alumiini 6060 – huoltovapaa käyttö koko asennuksen eliniän ajan
Poikkileikkauspiirros esittää profiilin trapetsimuodon, leveän pohjan ja yläosan asennuskanavan. Vasemman alakulman yksityiskohta esittää profiilin jalkaan asennetun EPDM-tiivisteen poikkileikkauksen. Kaikki poikkileikkausmitat löytyvät alla olevasta teknisestä taulukosta.
