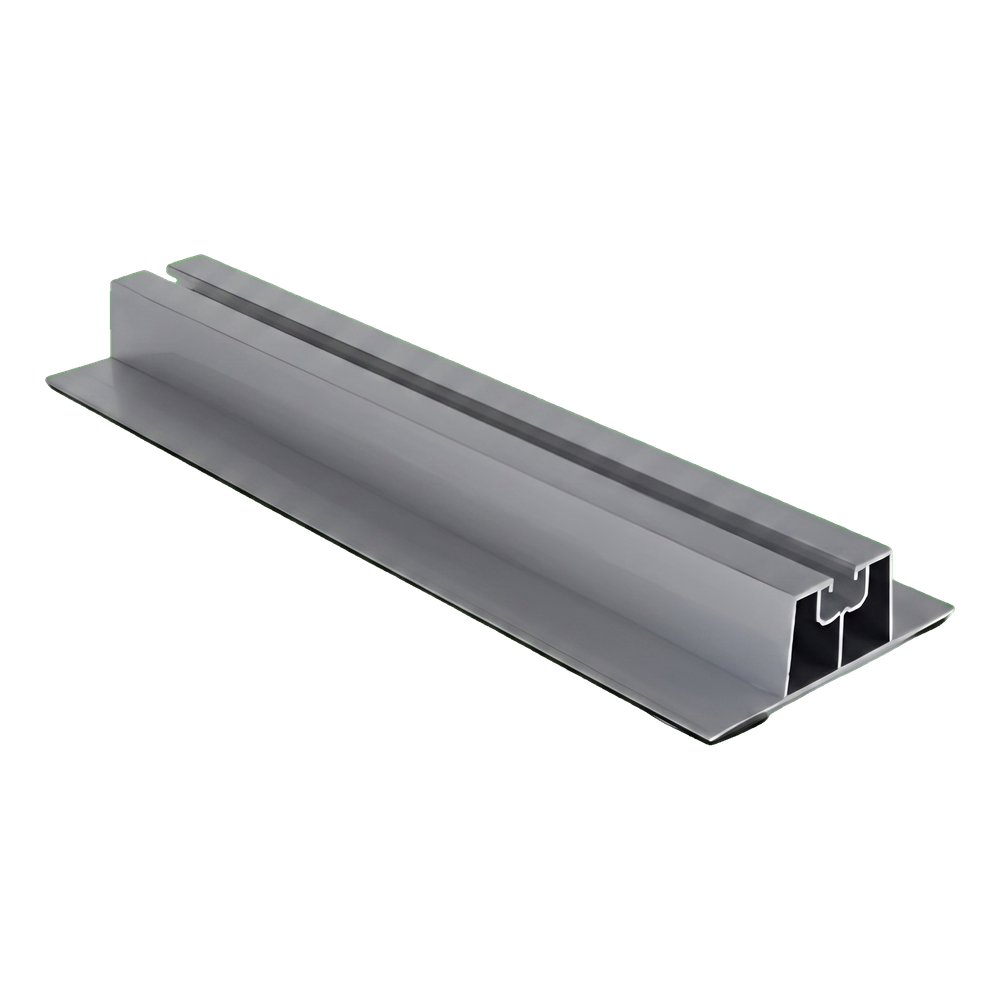

Alumiininen trapetsisilta H-30 EPDM-tiivisteellä 330 mm – aurinkopaneelien kiinnitys trapetsipeltikatolle

Saatavuus: Varastossa (suuri määrä)

Toimitus: 8 Työpäivä

Paino: 0.325 kg

Hinta/ kpl: 3,70 € 3.70

sis. 25.5% ALV, ilman toimituskuluja

Nettohinta/ kpl: (2,95 €)

ilman 25.5% ALV, ilman toimituskuluja

* Pakkausvaihtoehdot::

Kpl
Pakkaus: 50 kpl
Pakkaus: 500 kpl
Pakkaus: 1000 kpl

määrä kpl

Yhteensä:

tuote ei saatavilla

lisää toivelistalle

* - Kenttä pakollinen

Arvostelu:

Myyjä: -

Tuotekoodi: PV-02-01

suosittele ystävälle

Kuvaus

Alumiininen trapetsisilta H-30 EPDM-tiivisteellä 330 mm – aurinkopaneelien kiinnitys trapetsipeltikatolle

Alumiininen trapetsisilta H-30 330 mm asennuskanavalla ja EPDM-tiivisteellä

Alumiininen trapetsisilta H-30 EPDM-tiivisteellä on erikoiselementti, joka on tarkoitettu aurinkopaneelien suoraan kiinnittämiseen trapetsipeltikatoille. Profiilin korkeus 30 mm mahdollistaa ilman vapaan virtauksen moduulin alla, mikä varmistaa luonnollisen jäähdytyksen ja pitää paneelin erillään lämmenneestä kattopinnasta — tämä parantaa järjestelmän tehokkuutta lämpiminä kuukausina. Silta toimii yhdessä keski- ja päätykiinnikkeiden kanssa, jotka kiinnitetään kiskon yläkanavaan liukukiilalla, kierteitetyllä sisäkkeellä tai vasarapultilla. Profiilin kiinnitysruuvien reiät porataan suoraan katolla asennuksen aikana, mikä mahdollistaa jakovälin tarkan sovittamisen kunkin peltiprofiilin mukaan. Alumiiniseoksesta 6060 valmistettu profiili yhdistää alhaisen painon korkeaan korroosion- ja säänkestävyyteen.

Tärkeimmät edut asentajalle

Suora asennus trapetsipeltiin — poistaa lisätukien tarpeen

Profiilin pohjassa oleva EPDM-tiiviste varmistaa tiiviin kiinnityksen peltiin ja suojaa kattopintaa vaurioilta kiinnityskohdassa

30 mm:n korkeus takaa aurinkopaneelien tuuletuksen

Alumiini 6060 soveltuu anodisointiin, mikä tarjoaa lisäsuojaa pinnalle

Reiät porataan paikan päällä — sopii mihin tahansa trapetsipellin aaltoväliin

Trapetsisillan H-30 tekninen poikkileikkaus mittoineen: pohja 100 mm, yläkanava 40 mm, korkeus 30,9 mm

Profiilin poikkileikkaus näyttää trapetsimaisen rakenteen, jossa on leveä 100 mm:n pohja, joka kapenee kohti 40 mm:n asennuskanavaa yläosassa. 1,5 mm:n seinämän paksuus yhdessä 2,5 mm:n pohjalevyn paksuuden kanssa takaa riittävän jäykkyyden säilyttäen samalla alhaisen kokonaispainon. Profiilin muoto vastaa tyypillisten trapetsipeltien geometriaa, mikä takaa vakaan kiinnityksen alustaan.

Video, jossa esitellään trapetsisilta aurinkopaneelien asentamiseen trapetsipeltikatolle

Mitat

Poikkileikkaus (leveys × korkeus)	100 × 30,9 mm
Pituus	330 mm
Seinämän paksuus	1,5 mm
Pohjalevyn paksuus	2,5 mm
Asennuskanavan leveys	40 mm
Paino metriä kohden	0,983 kg/m

Materiaali ja viimeistely

Materiaali / seos	alumiini 6060
EPDM-tiiviste	kyllä

Asennus ja yhteensopivuus

Asennuskanava / uratyyppi	40 mm:n yläkanava (liukukiila / kierteitetty sisäke / vasarapultti)
Katto-/alustatyyppi	trapetsipeltikatot
Kiinnitystapa	reiät porataan asennuspaikalla

Fysikaaliset ominaisuudet

Kappaleen paino	0,325 kg
Korroosionkestävyys	kyllä — alumiini 6060 kestää ulkoisia tekijöitä

Turvallisuus
