Alumiininen trapetsisilta H-70 EPDM-tiivisteellä 400 mm – aurinkopaneelien asennus trapetsipeltikatolle
tuote ei saatavilla
lisää toivelistalle
5
Kuvaus

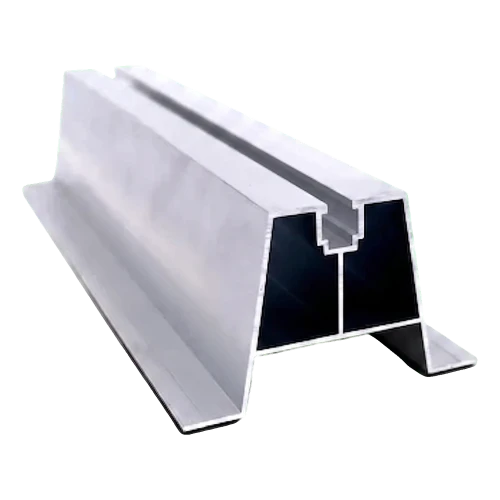

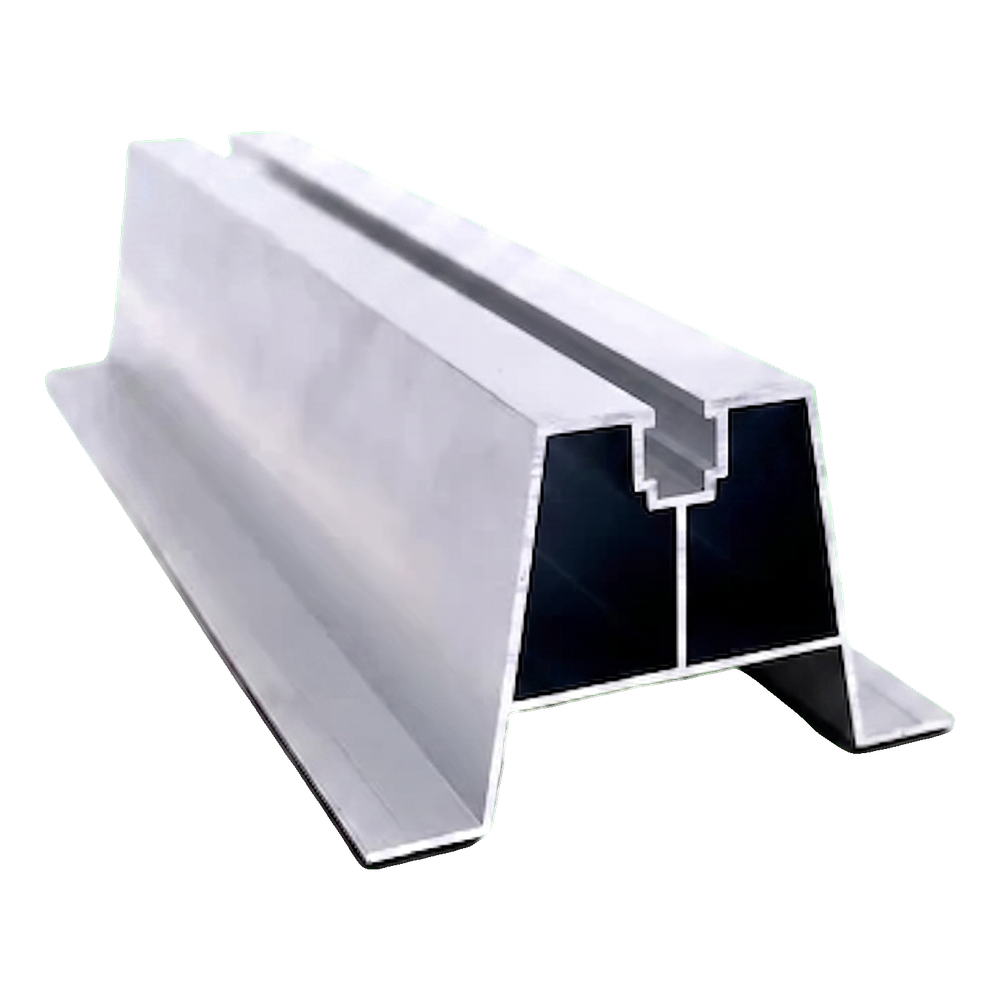

Alumiininen trapetsisilta H-70 EPDM-tiivisteellä 400 mm – aurinkopaneelien asennus trapetsipeltikatolle

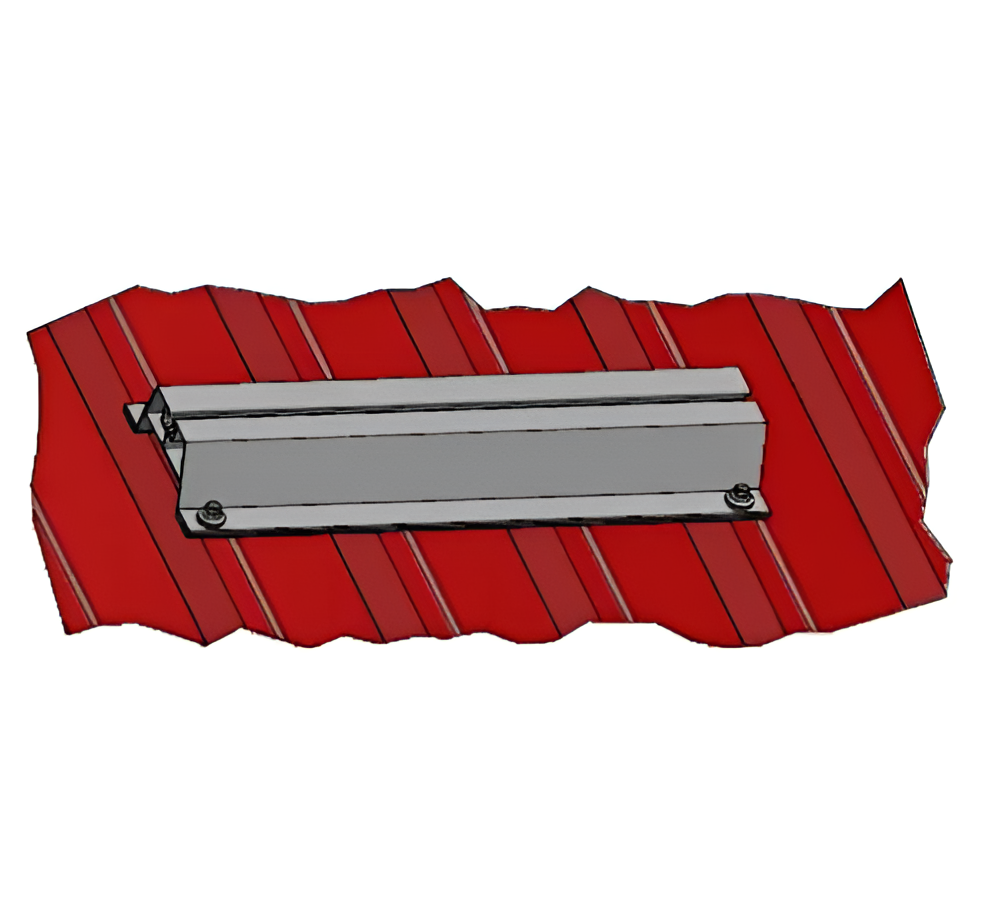

Trapetsisilta H-70 EPDM-tiivisteellä on alumiininen siltaprofiili, joka on suunniteltu aurinkopaneelien suoraan asentamiseen trapetsipellillä katetuille katoille. Profiilin korkeus varmistaa sopivan etäisyyden moduulin ja kattopinnan välillä, mikä mahdollistaa vapaan ilmavirtauksen paneelin alla. Luonnollinen tuuletus edistää moduulien jäähtymistä, mikä suoraan vaikuttaa niiden tehokkuuden säilymiseen kuumina päivinä. Profiili on valmistettu alumiiniseoksesta 6060, jolle on ominaista korkea korroosionkestävyys ja hyvä mekaaninen lujuus. Sillan alaosa on varustettu EPDM-tiivisteellä, joka suojaa kattopintaa vaurioilta ja varmistaa tiiviin kiinnittymisen trapetsipeltiin. Yläkiskon asennuskanava mahdollistaa keski- ja päätykiinnittimien nopean kiinnittämisen kuusiokoloruuvien ja neliömutterien avulla — ilman erikoistyökaluja.
H-70-siltaprofiilin edut
- Korotettu rakenne varmistaa tuuletustilan paneelin ja katon välillä, mikä edistää moduulien luonnollista jäähtymistä

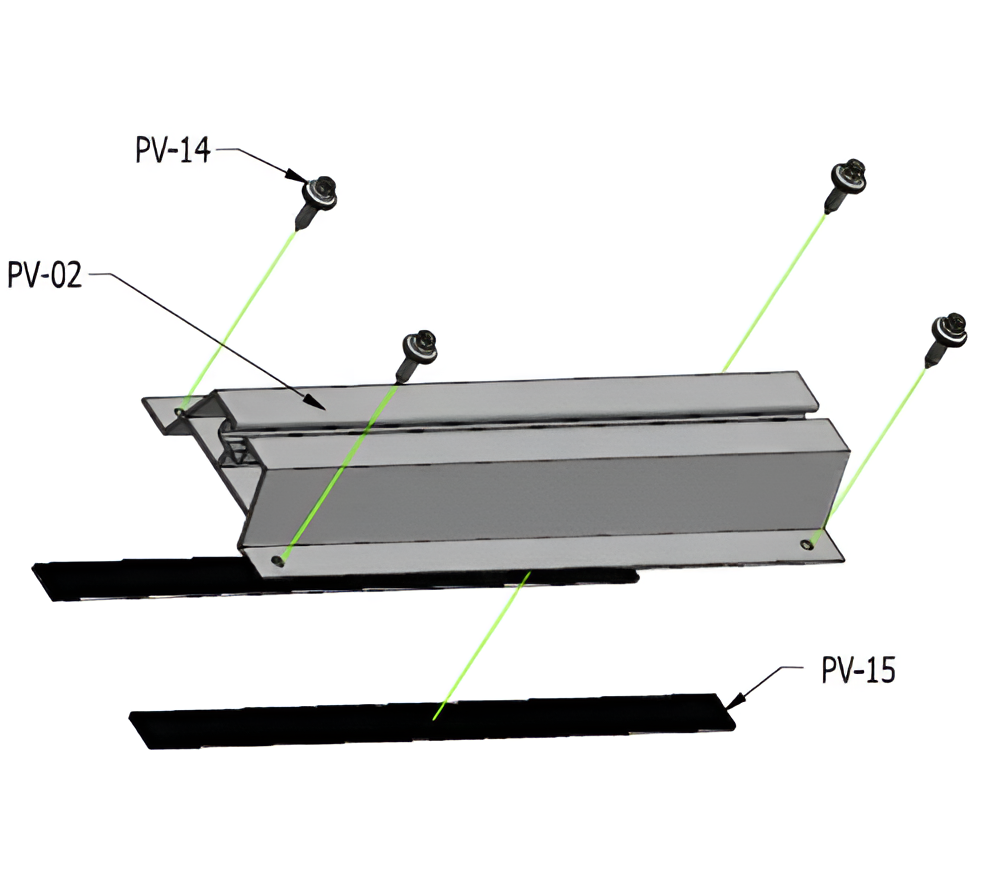

- Profiilin jalkojen EPDM-tiiviste suojaa trapetsipeltiä naarmuuntumiselta ja estää alumiinin ja kattopellin teräksen välisen galvaanisen kontaktin
- Alumiini 6060 soveltuu anodisointiin, mikä mahdollistaa lisäsuojan korroosiota vastaan sekä esteettisen viimeistelyn

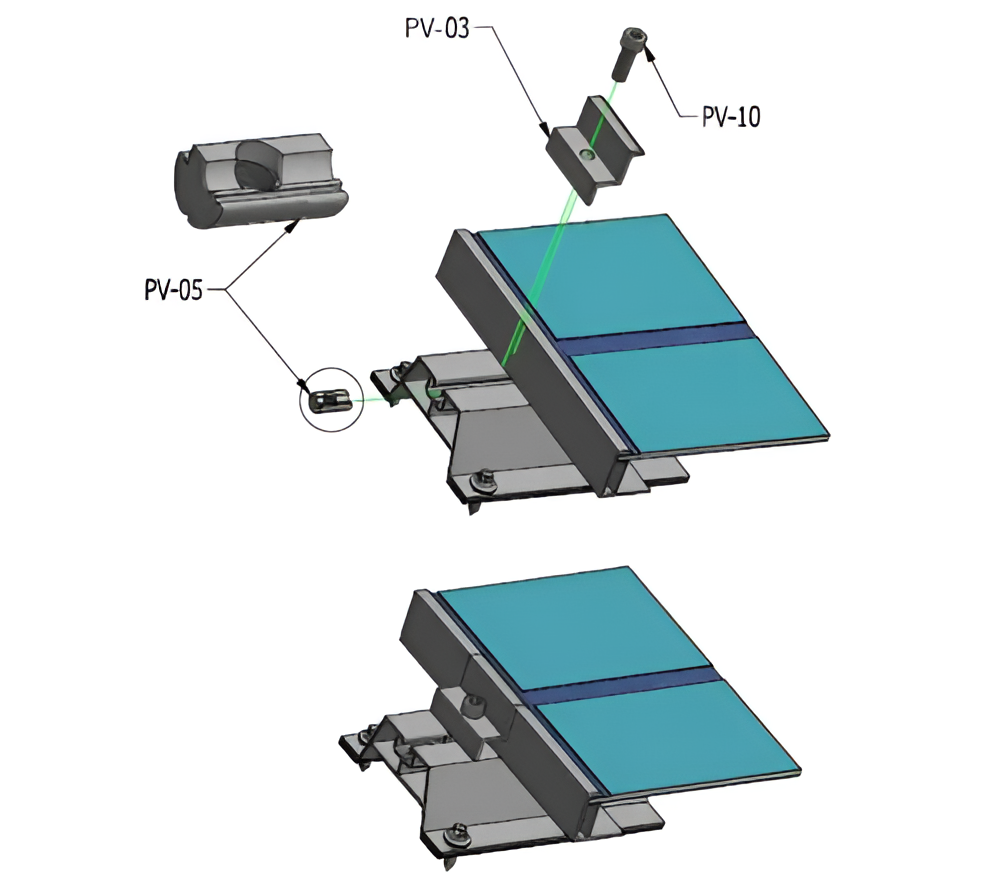

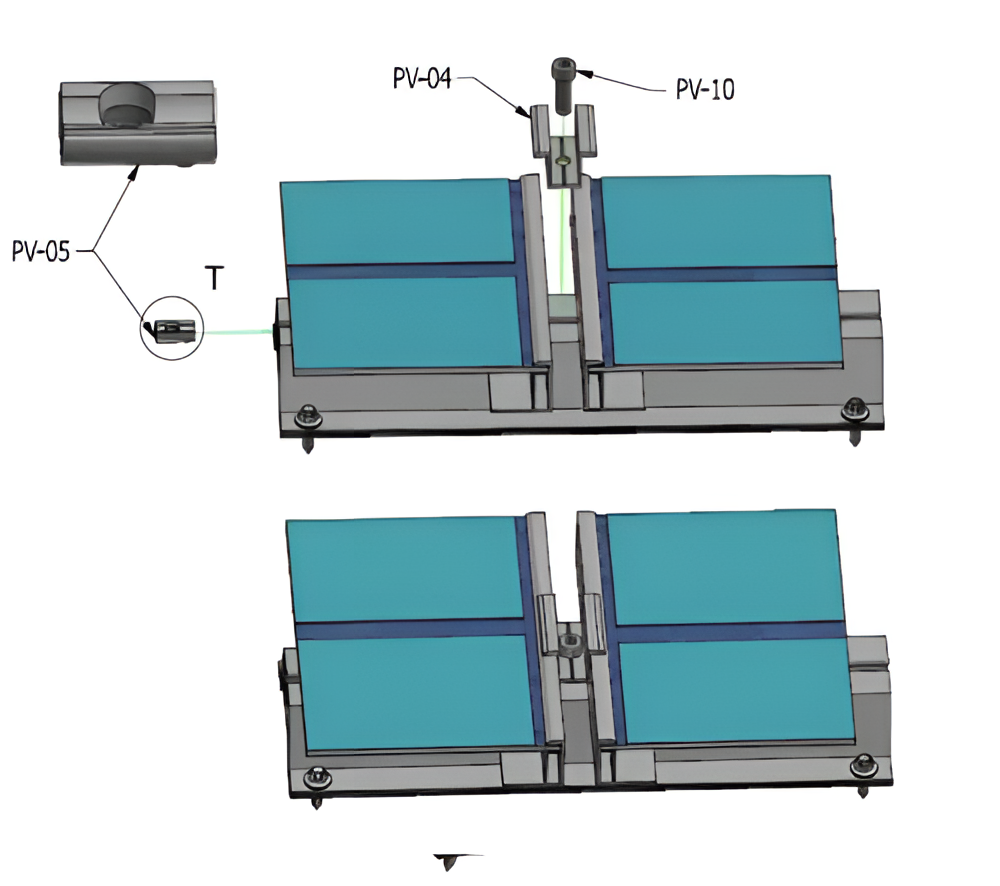

- Yläkiskon yleiskäyttöinen asennuskanava sopii yhteen tavallisten aurinkojärjestelmien keski- ja päätykiinnittimien kanssa
- Kiinnitysreiät tehdään asennuspaikalla, mikä mahdollistaa jaon tarkan sovittamisen kyseiseen peltiprofiiliin

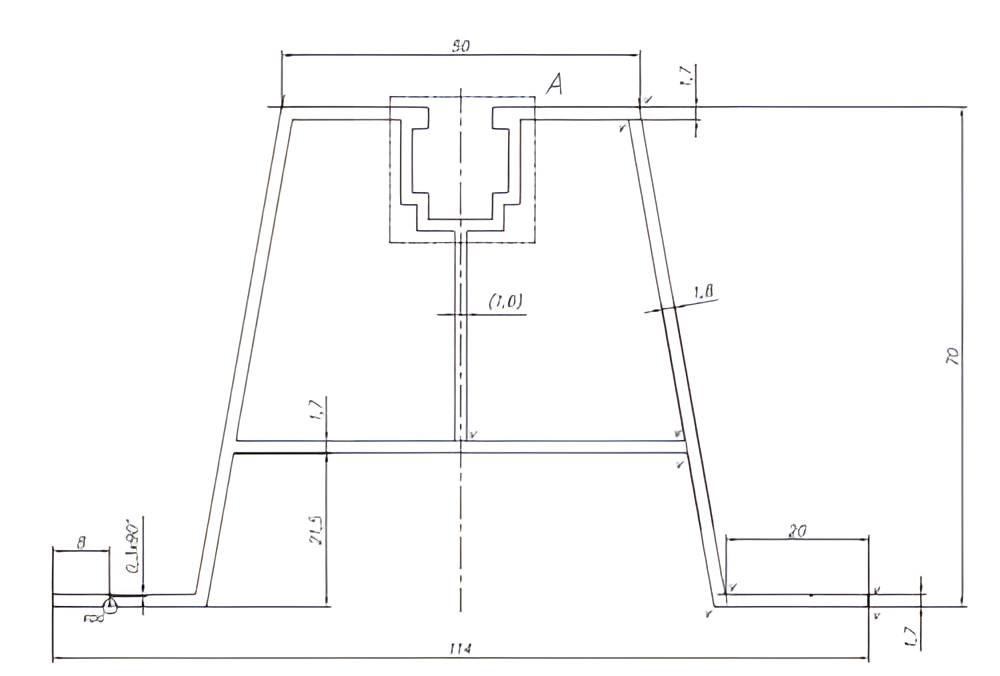

Tekninen piirustus näyttää profiilin täydellisen poikkileikkauksen tärkeimpien rakenneosien mitoituksineen. Kuvassa näkyy ominaisen trapetsinmuotoiset jalat, yläkiskon keskeinen asennuskanava sekä ura neliömutterien liu'uttamiseen. Profiilin tarkat mitat löydät alta Mitat-taulukosta.
