Alumiininen trapetsisilta H100 L330 EPDM 2 mm tiivisteellä PV-asennukseen
tuote ei saatavilla
lisää toivelistalle
0
Kuvaus

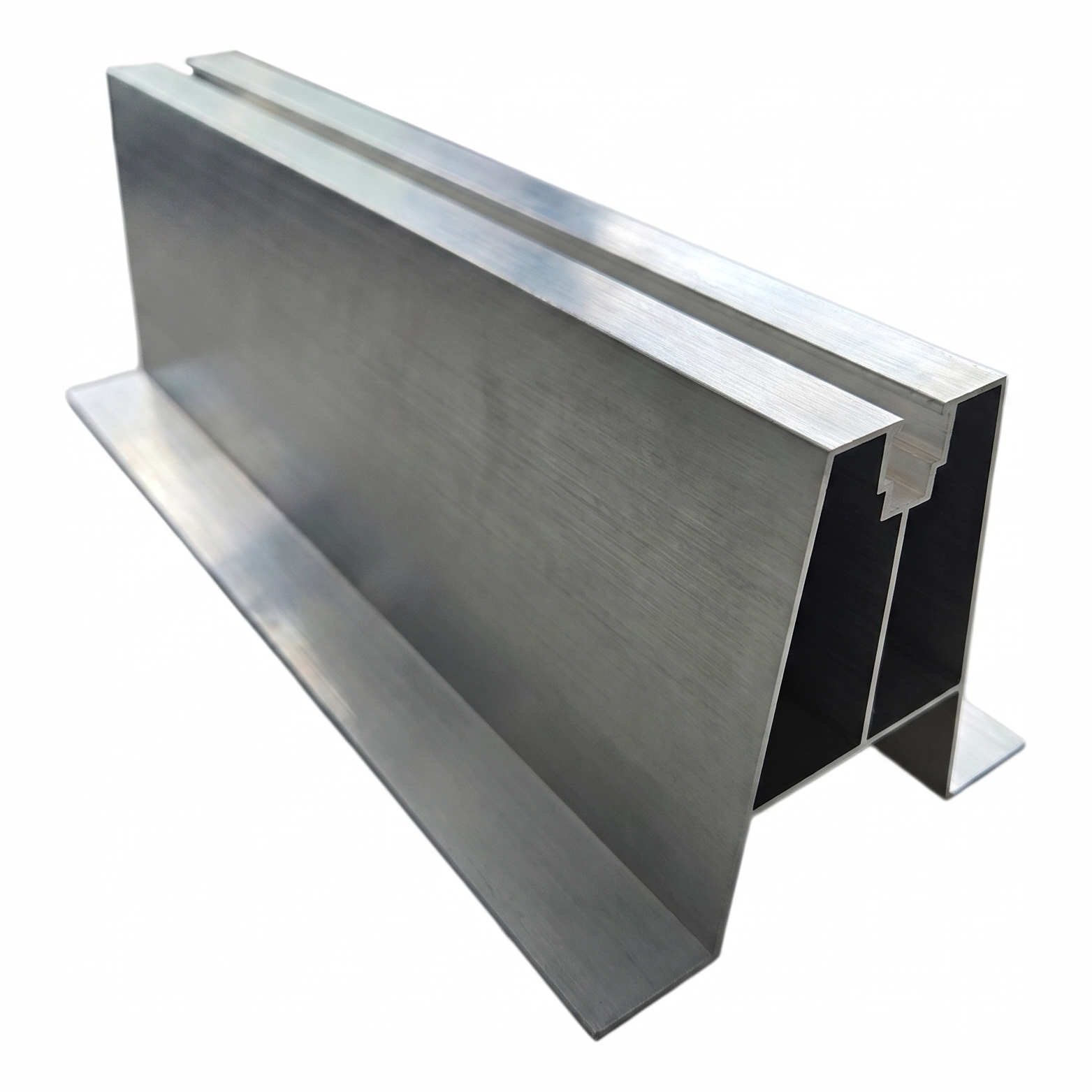

Alumiininen trapetsimostti H100 L330 EPDM-tiivisteellä 2 mm PV-asennukseen
Alumiininen trapetsimostti H100 L330 on valmis kattosovitin, joka on suunniteltu aurinkosähkörakenteiden kiinnittämiseen trapetsipeltikatteella katettuihin kattoihin. Tehdasvalmisteinen 2 mm:n EPDM-tiiviste varmistaa tiiviyn liittymisen peltiaaltoon, mikä poistaa lisätiivistyksen tarpeen ja nopeuttaa asennusta merkittävästi.
Profiili on valmistettu alumiinista standardianodointikäsittelyllä, mikä takaa korkean korroosionkestävyyden ja pitkäaikaisen kestävyyden ulkokäytössä. Trapetsimainen poikkileikkaus vastaa täydellisesti yleisten kattolevyjen geometriaa — mostti tukeutuu vakaasti aallon harjoille ja siirtää kuormat tasaisesti katon alusrakenteelle.
Profiilin yläosassa on asennusura, jonka aukon leveys on 9 mm ja syvyys 16 mm, mikä mahdollistaa asennuskiskojen tai kiinnikkeiden nopean kiinnityksen koukkuruuveilla tai T-mutterilla. Tämä ratkaisu mahdollistaa PV-rakenteen osien joustavan sijoittelun ilman lisäporausta.

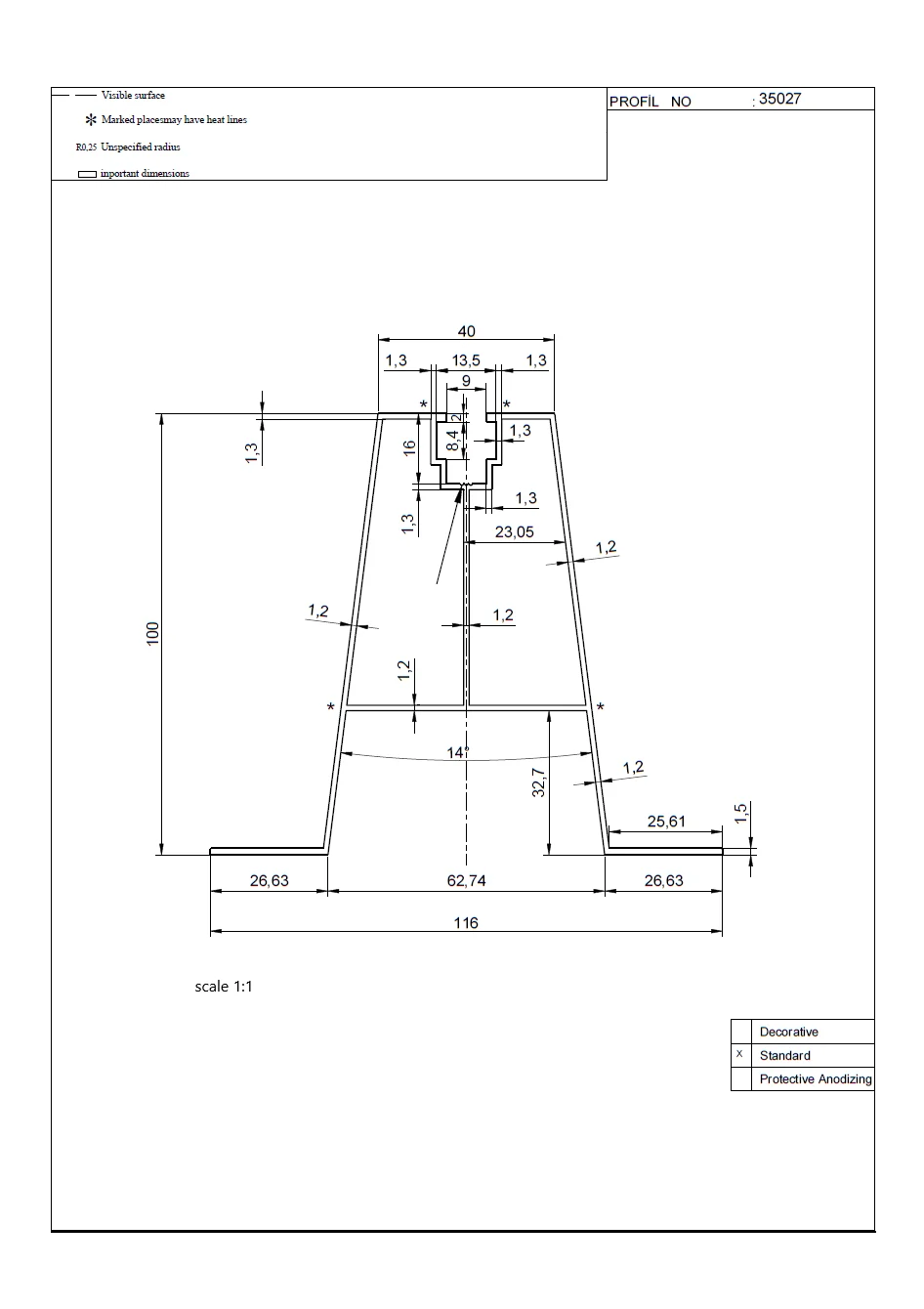

Profiilin mitat ja geometria
- Mosttin pituus: 330 mm
- Kokonaiskorkeus: 100 mm
- Pohjan kokonaisleveys: 116 mm
- Ylätason leveys: 40 mm
- Pohjan sisäleveys: 62,74 mm
- Sivujalan leveys: 26,63 mm (kumpikin)
- Sivuseinämien kallistuskulma: 14°
Asennusura (profiilin yläosa)
- Sisääntuloaukon leveys: 9 mm
- Uran sisäleveys: 13,5 mm
- Uran syvyys: 16 mm
- Uran alaosaloukon syvyys: 8,4 mm
- Uran reunan paksuus: 2 mm
Seinämäpaksuudet ja rakenne
- Sivuseinämien paksuus: 1,2 mm
- Sisäpoikkipalkin paksuus: 1,2 mm
- Ylätason seinämien paksuus: 1,3 mm
- Pohjajalkojen paksuus: 1,5 mm
- Määrittelemätön säde: R0,25 mm
- Korkeus sisäpoikkipalkkiin: 32,7 mm
Tuotteen parametrit
- Profiilin materiaali: alumiini (standardianodointi)
- Tiiviste: EPDM 2 mm
- Paino: 0,438 kg
- Ulkomitat: L 330 × H 100 mm
Trapetsimostti on välttämätön osa, joka yhdistää kattopellin PV-paneelien kannatusrakenteeseen. EPDM-tiiviste suojaa kattopintaa veden tunkeutumiselta kiinnityskohdissa, ja alumiinirakenne ei kuormita kattoa merkittävästi. Universaali geometria sopii yleisimpiin teollisuus- ja varastorakentamisessa käytettyihin trapetsipeltiprofiileihin.
