Alumiininen trapetsisilta H40 L330 EPDM 2 mm tiivisteellä PV-asennukseen
tuote ei saatavilla
lisää toivelistalle
0
Kuvaus

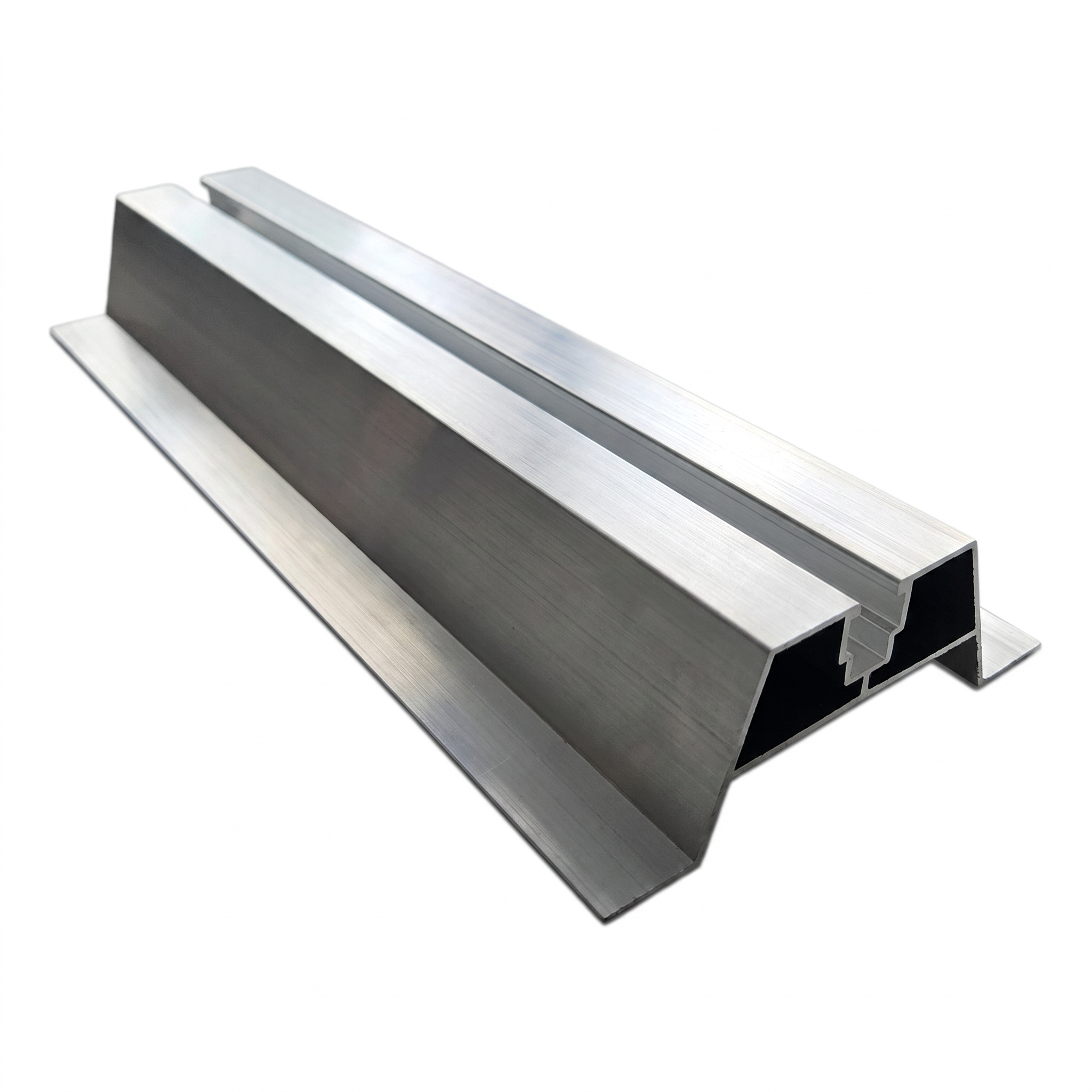

Alumiininen trapetsisilta H40 L330 EPDM 2 mm tiivisteellä PV-asennukseen
Alumiininen trapetsisilta EPDM-tiivisteellä on ammattikäyttöön tarkoitettu kattosovitin aurinkopaneelijärjestelmien kiinnittämiseen trapettilevykattoihin. 40 mm:n korkuinen profiili mukautuu täydellisesti levyn aaltomuotoon tarjoten vakaan ja tiiviin alustan PV-asennuskiskoille. Mukana toimitetaan 2 mm:n EPDM-kuminen aluslevy, joka vaimentaa tärinää, kompensoi epätasaisuuksia ja suojaa levyn pintaa vaurioilta.
Asentajan tärkeimmät hyödyt
- Integroitu asennusura – mahdollistaa kiskojen nopean kiinnittämisen liukukiinnikkeillä ilman lisäosia
- Standardianodiointi – kestävä korroosiosuoja alumiinille takaa pitkäaikaisen sääkestävyyden
- EPDM 2 mm -tiiviste mukana – estää galvaanisen kosketuksen alumiinin ja teräslevyn välillä sekä varmistaa liitoksen vedenpitävyyden
- Paino vain 0,315 kg – ei kuormita kattorakennetta ja helpottaa kuljetusta kohteeseen

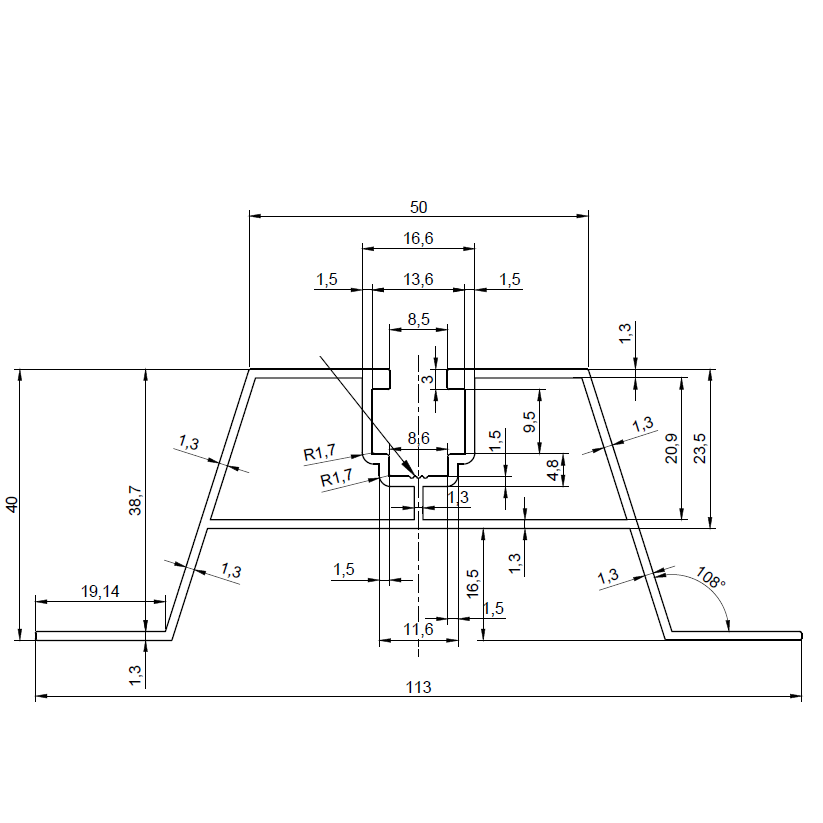

Profiilin mitat ja parametrit (poikkileikkaus)
- Sillan pituus: 330 mm
- Profiilin kokonaiskorkeus: 40 mm
- Yläleveys (pää): 50 mm
- Kokonaisleveys pohjassa: 113 mm
- Sivutukien leveys: 19,4 mm (vasen ja oikea)
- Sivuseinämien paksuus: 1,3 mm
- Yläseinämien paksuus: 1,3 mm
- Asennusura – reikä: 8,5 mm, sisäleveys: 13,6 mm
Yleiset tiedot
- Profiilimateriaali: alumiini standardianodinoinnilla
- Tiiviste: EPDM 2 mm
- Paino: 0,315 kg
- Ulkomitat: 330 × 113 × 40 mm (P × L × K)
Trapetsisilta on välttämätön osa PV-asennusjärjestelmää trapettilevykatoille. Sen symmetrinen rakenne sisäisellä vahvistuspoikkipalalla varmistaa tasaisen kuormansiirron asennuskiskolta levyn aallolle. Piirustuksessa merkityissä kohdissa saattaa näkyä jälkiä ekstruusioprosessissa syntyneistä lämpöjäljistä – tämä on normaali tuotantoominaisuus, joka ei heikennä profiilin lujuusominaisuuksia.
