Alumiininen trapetsisiltä PV EPDM H70 L330 trapettilevykatolle
tuote ei saatavilla
lisää toivelistalle
0
Kuvaus

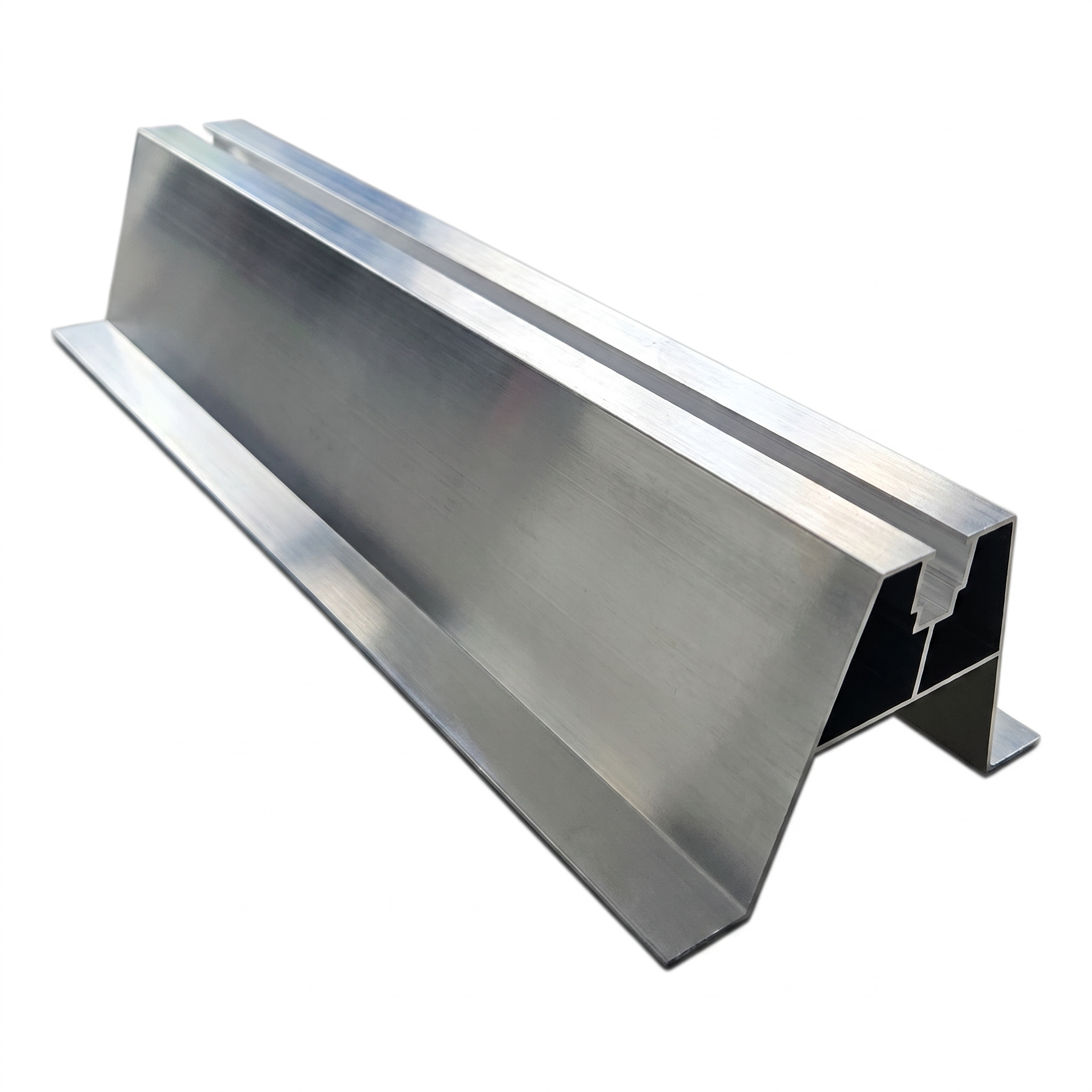

Alumiininen PV-trapetsisilta EPDM H70 L330 trapettilevylle
Alumiininen trapetsisilta H70 L330 on kestävä asennusprofiili aurinkosähköjärjestelmille katoille, joilla on trapettilevykate. 2 mm:n EPDM-tiiviste varmistaa tiiviin ja vakaan kiinnittymisen alustaan, ehkäisten mikrovärinät ja levyn pinnoitteen vauriot. Valmiiksi tehty komponentti lyhentää asennusaikaa ja takaa toistettavuuden jokaisella katolla.
Profiili on valmistettu alumiinista Standard-viimeistelyllä (suojaeloksointi). Trapetsiprofiilin rakenne, jossa on keskellä ohjaava kanava, mahdollistaa varman kiinnityksen ruuvilla tai itseporeruuvilla sekä takaa korkean kantavuuden pienellä omapainolla, joka on vain 0,357 kg.
Käyttökohteet
- PV-kiskojärjestelmien asennus trapettilevykatoille
- Trapettiprofiilin kompensointi – silta jakaa kuorman tasaisesti levyn aalloille
- Yhteensopivuus itseporeruuvien tai EPDM-aluslevyllisten pulttien kanssa
Tuotteen tekniset tiedot
- Pituus: 330 mm
- Korkeus: 70 mm
- Profiilimateriaali: alumiini
- Viimeistely: Standard (suojaeloksointi)
- Tiiviste: EPDM 2 mm
- Paino: 0,357 kg
Mitat ja tekniset parametrit
- Pituus (L): 330 mm
- Korkeus (H): 63 mm (profiilin mitta: 70 mm poikkileikkauspiirroksen mukaan)
- Yläosan leveys: 40 mm
- Pohjajalkojen leveys: 26,63 mm (vasen ja oikea)
- Jalkojen sisäinen väli: 62,74 mm
- Viistoseinämien kulma: 14°
- Seinämäpaksuus: 1,2–1,5 mm
- Yläseinämän paksuus: 1,3 mm
- Ohjaava kanava – aukon leveys: 9 mm, syvyys: 16 mm
- Määrittelemättömät säteet: R0,25
Tarkasti suunniteltu trapetsipoikkileikkaus sisäisellä vahvistuspoikittaistuella ja keskellä olevalla ohjaavalla kanavalla takaa profiilin jäykkyyden ja kiinnityselementtien helpon paikoituksen.
