Alumiininen trapezimuoto H-60 EPDM-tiivisteellä 330 mm – aurinkopaneelien asennus trapezipeltikatolle

Saatavuus: Varastossa (suuri määrä)

Toimitus: 8 Työpäivä

Paino: 0.396 kg

Hinta/ kpl: 4,12 € 4.12

sis. 25.5% ALV, ilman toimituskuluja

Nettohinta/ kpl: (3,29 €)

ilman 25.5% ALV, ilman toimituskuluja

* Pakkausvaihtoehdot::

Kpl
Pakkaus: 50 kpl
Pakkaus: 500 kpl
Pakkaus: 1000 kpl

määrä kpl

Yhteensä:

tuote ei saatavilla

lisää toivelistalle

* - Kenttä pakollinen

Arvostelu:

Myyjä: -

Tuotekoodi: PV-02-02

suosittele ystävälle

Kuvaus

Alumiininen trapezimuoto H-60 EPDM-tiivisteellä 330 mm – aurinkopaneelien asennus trapezipeltikatolle

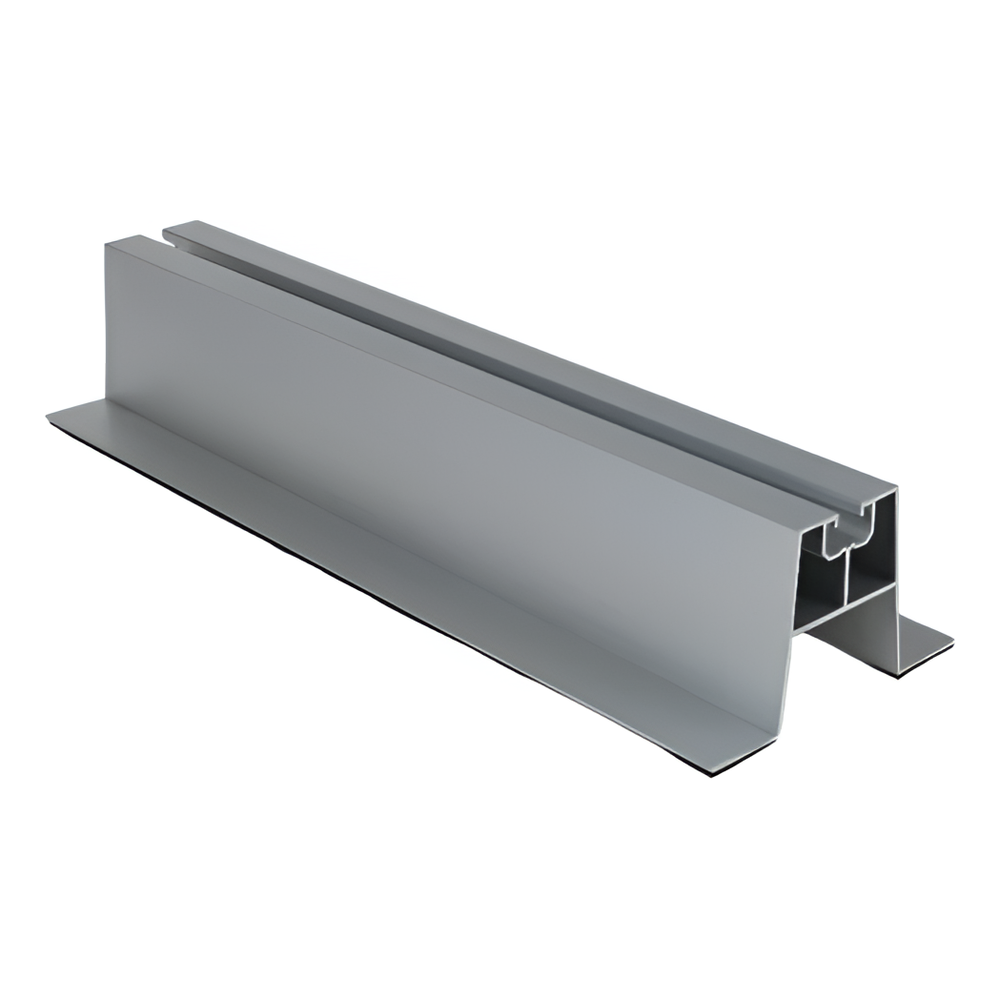

Alumiininen trapezimuoto H-60 330 mm EPDM-tiivisteellä – profiilin perspektiivikuva

Alumiininen trapezimuoto H-60 EPDM-tiivisteellä on rakenneosa, joka on tarkoitettu aurinkosähkömoduulien suoraan kiinnitykseen trapezipeltillä katetuille katoille. Profiilin 60 mm korkeus takaa sopivan välimatkan paneelin ja kattopinnan välillä, mikä mahdollistaa vapaan ilmavirtauksen moduulin alla — luonnollinen jäähdytys parantaa järjestelmän tehokkuutta ja pidentää paneelien käyttöikää. Muoto toimii yhdessä keski- ja päätykiinnikkeiden kanssa, jotka kiinnitetään kiskon yläkanavaan liukukiilan, kierteitetyn holkin tai T-pultin avulla. Asennusreiät tehdään suoraan katolla, mikä antaa täyden joustavuuden sovittaa asennus trapezipellin aaltojen väliin. Profiilin pohjassa oleva integroitu EPDM-tiiviste suojaa kattopäällystettä vaurioilta ja varmistaa tiiviyden pellin kosketuskohdassa.

Tärkeimmät edut asennustiimeille

Suora asennus trapezipellille — ilman lisäalirakenteita

60 mm korkeus takaa tuuletuksen paneelin alla, mikä parantaa moduulien jäähdytystä ja lisää energiantuotantoa kuumina päivinä

Korroosionkestävä alumiini 6060 — pitkäaikainen käyttö ilman huoltoa

Mukana toimitettava EPDM-tiiviste suojaa peltiä ja poistaa vuotoriskin

Reiät porataan paikan päällä — täysi vapaus sovittaa katon aaltoväliin

Tekninen piirustus trapezimuodon H-60 poikkileikkauksesta mittoineen: pohjan leveys 100 mm, korkeus 60 mm, yläkanava 40 mm

Profiilin poikkileikkaus, jonka pohjan leveys on 100 mm ja yläasennuskanava 40 mm, takaa kiinnikkeiden vakaan kiinnityksen. Seinämien 1,5 mm paksuus säilyttää optimaalisen lujuuden ja painon suhteen. Alumiini 6060 soveltuu anodisointiin, mikä mahdollistaa pinnan lisäsuojauksen ja esteettisen viimeistelyn tarvittaessa.

Video, jossa esitellään trapezimuoto aurinkosähköpaneelien asentamiseen trapezipeltikatolle

Mitat

Poikkileikkaus (leveys × korkeus)	100 × 60 mm
Pituus	330 mm
Seinämän paksuus	1,5 mm
Yläkanavan leveys	40 mm
Paino metriä kohden	1,199 kg/m

Materiaali ja viimeistely

Materiaali / seos	alumiini 6060
EPDM-tiiviste	kyllä — integroitu profiilin pohjaan
Väri	hopea (käsittelemätön alumiini)

Asennus ja yhteensopivuus

Asennuskanava / uratyyppi	yläkanava liukukiilalle / kierteitetylle holkille / T-pultille
Katon / alustan tyyppi	trapezipeltikatot
Liitäntätapa	keski- ja päätykiinnikkeet; reiät porataan asennuspaikalla

Muut parametrit

Määrä pakkauksessa	1 kpl
