Autokatos VICA 1 auto SOLO
tuote ei saatavilla
lisää toivelistalle
Kuvaus

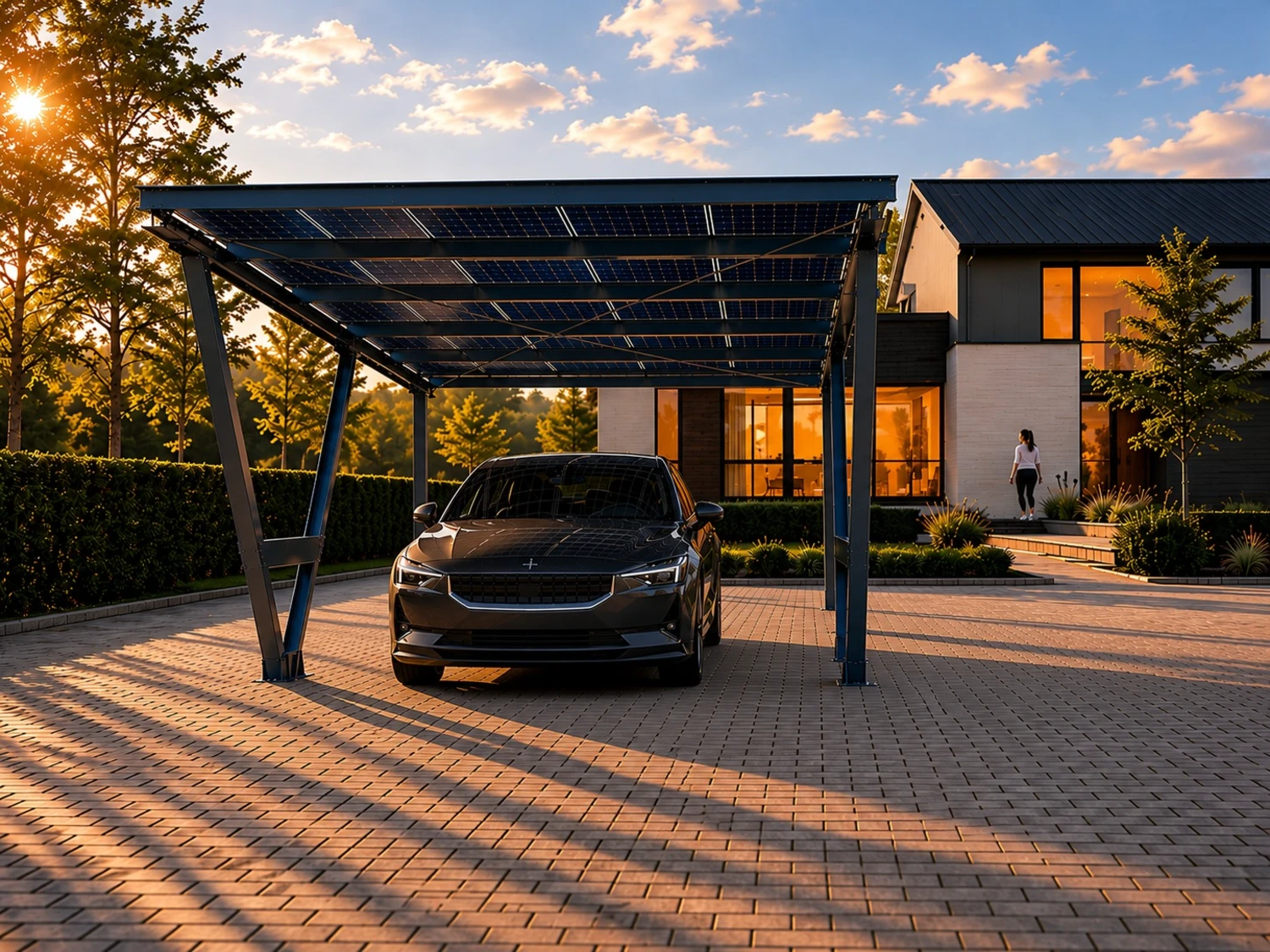

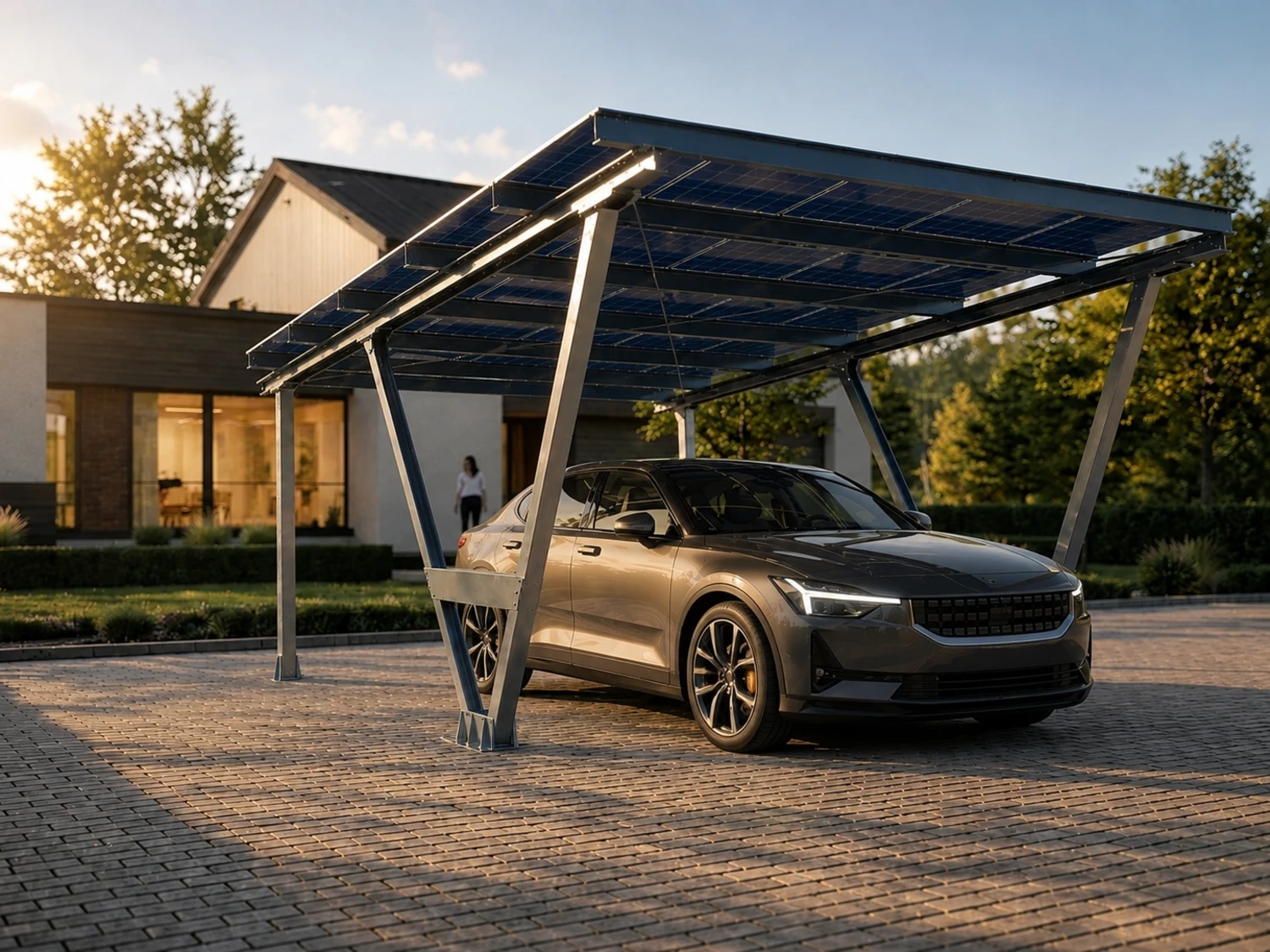

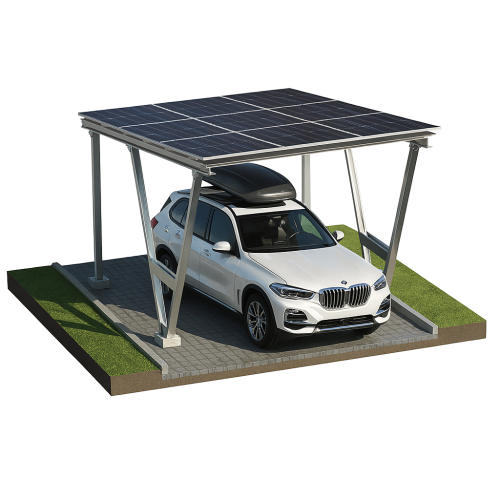

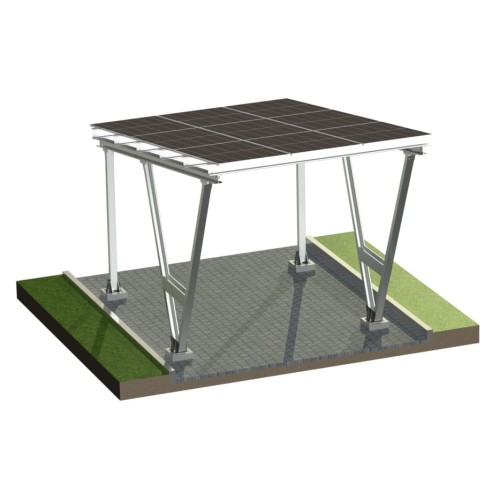

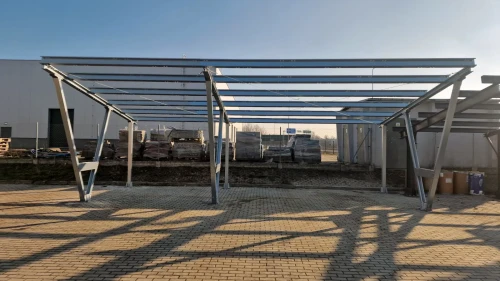

Carport VICA 1 car SOLO – yksi auto, 9 paneelia, avaimet käteen -ratkaisu
Carport VICA 1 car SOLO on valmis aurinkosähköpaketti yhdelle autolle ja 9 PV-paneelille – koko laitteisto toimitetaan sinulle yhdellä lavalla. Rakenne on suunniteltu asentajille, jotka palvelevat yksityisasiakkaita, sekä omakotitalojen omistajille, jotka haluavat yhdistää auton katoksen ja sähköntuotannon samaan investointiin. (Huomio: hintaan sisältyy pelkkä rakenne – profiilit, kiinnityselementit, paneelikiinnikkeet ja asennusohje. Aurinkopaneelit, invertteri, DC-kaapelointi ja koko sähköosa eivät kuulu sarjan sisältöön – valitset ja ostat ne erikseen.)
Valmistettu Puolassa, 100 % Euroopan unionissa. VICA-rakenteet valmistetaan Synerga Polska Sp. z o.o. -tehtaalla – emme myy tässä Aasiasta tuotua tavaraa. Valvomme terästä, profiileja, kiinnikkeitä ja liitososia jokaisessa vaiheessa Eurokoodin mukaisesti. Tästä syystä jatkuva saatavuus puolalaisesta varastosta, tasainen erien laatu ja 25 vuoden takuu korroosionestopinnoitteelle.
Toimitus ilmoitettuun osoitteeseen – sinulle tai suoraan asiakkaalle
Pakkaamme koko setin yhdelle lavalle ja lähetämme kuriirilla ovelle – voit noutaa sen itsellesi tai ilmoittaa asennuksen kohdeosoitteen. Jos työskentelet kentällä etkä halua kuljettaa materiaalia kahteen kertaan, lähetämme autokatoksen suoraan työmaalle. Lasku tulee sähköpostitse paketin lähettämisen jälkeen – et odota mitään postilaatikkoon etkä etsi arkistoista.
Asennus – jopa yksi henkilö selviää siitä
VICA 1 car SOLO on koko mallisarjan kevyin versio – koko rakenne painaa 480 kg, eikä yksikään yksittäinen osa ylitä 2,37 metriä eikä vaadi kahden hengen nostoa. Käytännössä yksi henkilö kokoaa autokatoksen yhdessä päivässä (asennus tavallisella pihakivetyksellä), tai kaksi henkilöä muutamassa tunnissa – ilman henkilönostinta, ilman erikoistyökaluja. Kaikki liitokset ovat pultattuja, ruuvit standardikokoisia – riittää hylsyavain ja ruuvinväännin.
Pieni pinta-ala, suuri sään kestävyys
Yhden autopaikan VICA-versiolla on selvästi korkeammat suunnitteluarvot kuin mallisarjan suuremmilla malleilla – pienempi kuormaa vastaanottava pinta-ala tarkoittaa, että sama teräs toimii suuremmalla varmuusmarginaalilla. Käytännössä: tuuli jopa 30 m/s (108 km/h) ja lumikuorma jopa 2,6 kN/m2 (n. 265 kg/m2). Nämä arvot kattavat valtaosan sijainneista Puolassa, mukaan lukien vuoristo- ja rannikkoalueet, joissa 2+ -autopaikan mallit vaatisivat suunnittelukonsultaatiota.
Ennen tilaamista tarkista suunnitellun asennuksen osoite alla olevasta työkalusta – se näyttää sinulle kyseisen pisteen suuntaa-antavan tuuli- ja lumikuormavyöhykkeen. Käsittele tulosta suunnitteluohjeena – raja-alueilla (yli 600 m merenpinnan yläpuolella, aivan rannikolla, avoimilla maatalousalueilla) kannattaa tarkistaa suunnitelma paikallisen rakennesuunnittelijan kanssa.
Suunnitteletko asennusta useammalle kuin yhdelle autolle? Valitse sopiva VICA-malli
Jos katat lopulta 2, 4, 6 tai 8 autopaikkaa – tutustu VICA-mallisarjan suurempiin versioihin (2 cars SOLO, 2×2, 3×2, 4×2 sekä epäsymmetrinen 2 + 1). Kaikki hyödyntävät samaa kiinnitysjärjestelmää ja samaa paneeliperhettä, joten VICA 1:n asennuksesta saatu kokemus siirtyy suoraan 1:1 suurempiin kokoonpanoihin. Alla olevasta taulukosta näet nopeasti kaikkien vaihtoehtojen hinnat ja tekniset parametrit rinnakkain.

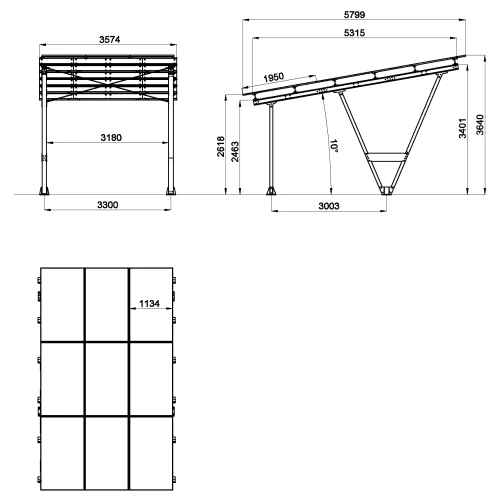

Yksityiskohtaiset tekniset parametrit
Täydellinen yhteenveto mitoista, materiaaleista ja suunnittelukuormista VICA 1 car SOLO -mallille – nopeaa tarkistusta varten tilattavan PV-järjestelmän suunnitelman tai spesifikaation kanssa.
| Autopaikkojen määrä | 1 |
|---|---|
| PV-paneelien määrä | 9 (pystysuuntainen asennus) |
| Tuulikuorma | 30 m/s (108 km/h) |
| Lumikuorma | 2,6 kN/m2 (n. 265 kg/m2) |
| Toteutusluokka | EXC2 |
| Rakennemateriaali | teräs S350GD + Magnelis ZM310 -pinnoite |
| Liitososat | austeniittinen ruostumaton teräs A2-70 |
| Osan enimmäispituus | 2370 mm |
| Paneeliyhteensopivuus | paksuus 30–40 mm, maks. mitat 1140 × 1950 mm |
| Paneelien kiinnitysjärjestelmä | säädettävät sivukiinnikkeet mukana |
| Setin paino | 480 kg |
| Pakkaus | 1 lava |
| Pinnoitteen takuu | 25 vuotta |
Teräs, jonka hitsaamme itse. Pinnoite, joka tekee työn puolestasi.
Autokatoksen profiilit valmistetaan korkealaatuisesta S350GD-rakenneteräksestä (myötöraja väh. 350 MPa), joka on molemmin puolin kuumasinkitty Magnelis ZM310 -pinnoitteella standardin EN 10346 mukaisesti. Liitososat ovat austeniittista ruostumatonta terästä A2-70 – kestävä kosteudelle, kondensaatiolle ja teollisuusympäristöille. Rakenteen toteutusluokka EXC2 on vahvistettu EN 1090-1 -sertifikaatilla.
Mikä on Magnelis ZM310? Tämä on ArcelorMittalin kehittämä sinkki + 3,5 % alumiini + 3 % magnesium -pinnoite, joka levitetään kuumana molemmille levyn puolille. Magnesium aktivoi leikkausreunojen itsestään korjautuvan mekanismin – suojakerros uudistuu mekaanisten vaurioiden yhteydessä. Käytännössä korroosionkesto on n. 3 kertaa parempi kuin samanpaksuisen kuumasinkityksen, ja pinnoite toimii erinomaisesti kloridipitoisissa ympäristöissä (tiesuola, merellinen ilmasto) sekä ammoniakkipitoisissa ympäristöissä (maatilojen läheisyys). Magnelis on standardi, jota ArcelorMittal suosittelee vuosikymmeniksi suunnitelluille maanpäällisille aurinkovoimaloille.
VICA-rakenne täyttää eurooppalaisten standardien vaatimukset:
- EN 1090-1, EN 1090-2, EN 1090-4 – teräs- ja alumiinirakenteiden valmistus
- PN-EN 1991-1-3 (Eurokoodi 1) – rakenteisiin kohdistuvat kuormat, lumikuorma
- PN-EN 1991-1-4 (Eurokoodi 1) – tuulikuorma
- PN-EN 1993-1-8 (Eurokoodi 3) – teräsliitosten suunnittelu
- ISO 9001 – laadunhallintajärjestelmä
Täydellisen asiakirjapaketin – tekniset DXF-piirustukset, asennusohjeen, EN 1090-1- ja ISO 9001 -sertifikaatit sekä tuoteturvallisuuskortin (GPSR) – löydät kuvauksen alla olevasta asiakirjagalleriasta.
Miksi kannattaa valita VICA 1 car SOLO
| Etu | Yksityiskohdat |
|---|---|
| Mallisarjan korkeimmat kestävyysparametrit | tuuli 30 m/s, lumi 2,6 kN/m2, EXC2 |
| Pienin paino (480 kg) | koko rakenne yhdellä lavalla, helppo kuljetus |
| Itsenäinen asennus | riittävät peruskaluina, ilman henkilönostinta |
| Ihanteellinen omakotitaloon | yksi auto + 9 paneelia (yleensä 4–5 kWp asennus) |
| Magnelis ZM310 | sama pinnoitestandardi kuin maanpäällisissä PV-voimaloissa |
| Yhteensopiva useimpien markkinoilla olevien paneelien kanssa | paksuus 30–40 mm, enintään 1140 × 1950 mm |
| 25 vuoden takuu | korroosionestopinnoitteelle |
| Täydellinen dokumentaatio: DXF, asennusohje, sertifikaatit | suunnittelua ja vastaanottoa varten |
| Saatavuus puolalaisesta varastosta | lyhyet toimitusajat, lasku sähköpostitse |
Setin sisältö
| Sisältyy toimitukseen | Ostat erikseen |
|---|---|
| Kaikki rakenneosat – profiilit, pylväät, palkit, pituussuuntaiset kannattimet | Aurinkopaneelit (PV) |
| Ruostumattomasta teräksestä A2-70 valmistetut kiinnityselementit – ruuvit, mutterit, aluslevyt | Vaihtosuuntaaja ja mahdolliset tehonoptimoijat |
| Paneelien kiinnityspidikkeet | DC-kaapelointi ja MC4-liittimet |
| Kuvallinen asennusohje | AC-laitteisto ja suojaukset – koko sähköjärjestelmä |
