Carport Autosuoja VICA 2 autoa + 1 auto
tuote ei saatavilla
lisää toivelistalle
Kuvaus
Carport VICA 2 + 1 – epäsymmetrinen variantti, kolme paikkaa, 24 paneelia

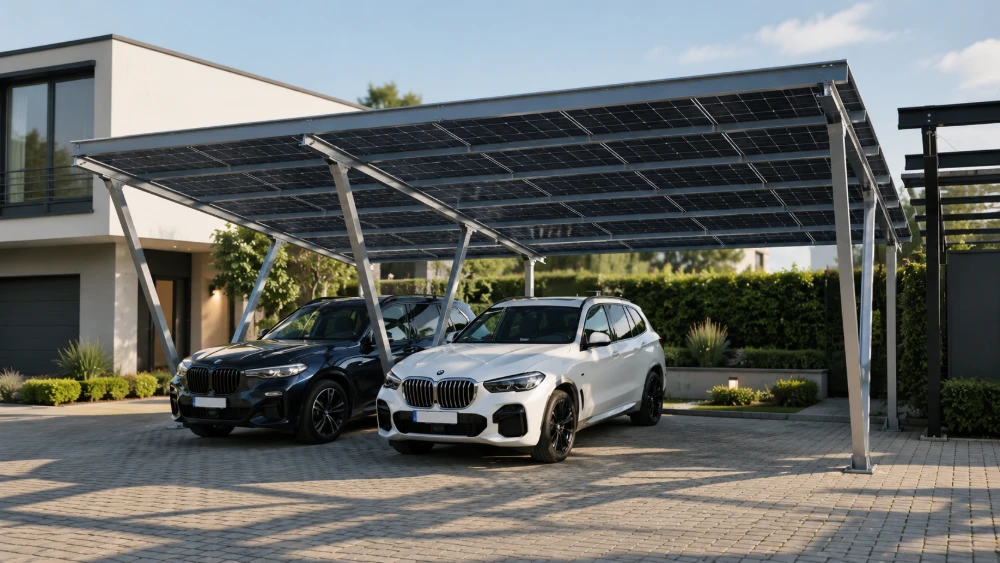

Carport VICA 2 + 1 (epäsymmetrinen) on VICA-perheen variantti 3 pysäköintipaikkaa ja 24 PV-paneelia yhdessä rakennekokonaisuudessa. Tämä ratkaisu sopii perheelle, jolla on 2 autoa + skootteri/moottoripyörä/perävaunu, taloudelle, jolla on sekalainen ajoneuvokalusto, tai yritykselle, jolla on 2 henkilöautoa + pakettiauto. Yksi rakenne, yksi 9–12 kWp tehon PV-järjestelmä, yksi julkisivu – yhtenäinen estetiikka ja yhden projektin taloudellisuus usean erillisen asennustehtävän sijaan.
Valmistaja: Synerga Polska Sp. z o.o. – tehdas Sieradzin lähellä (Puola, EU), ISO 9001 ja EN 1090-1 sertifikaatit. Metallurginen raaka-aine ja liitinkomponentit ovat 100 % eurooppalaisia. Jatkuva saatavuus puolalaisesta varastosta tarkoittaa, että suunnittelet asennuksen tietyille ajankohdille – et odota kuukausia toimitusta ulkomailta. 25 vuoden takuu korroosiosuojapinnoitteelle lisää taloudellisen mukavuuden kymmenien kilowattituntien päivittäisen arvon toteutukseen.
Logistiikka ja kuljetus
Rakennesarjan, joka painaa n. 1153 kg, toimitamme lavakujetuksella osoittamaasi osoitteeseen – sinulle tai suoraan työmaalle. Lasku tulee sähköpostilla heti lähetyksen jälkeen, tekniset asiakirjat paketin mukana laitteiden kanssa. Epäsymmetrinen järjestely vaatii huolellista perustusten suunnittelua – katosta tuleva epäsäännöllinen kuormitusjakauma (erityisesti lumikuorma vuoristoisissa kohteissa) on laskettu projektissa ja kuvattu rakenteen mukana toimitettavissa DXF-piirustuksissa.
Kenelle 2 + 1 (epäsymmetrinen) variantti

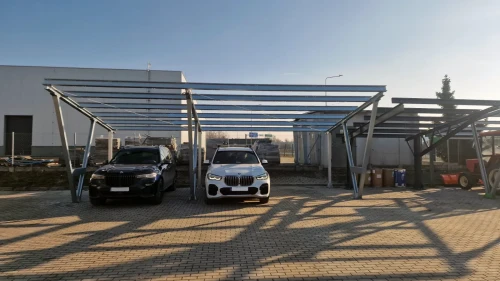

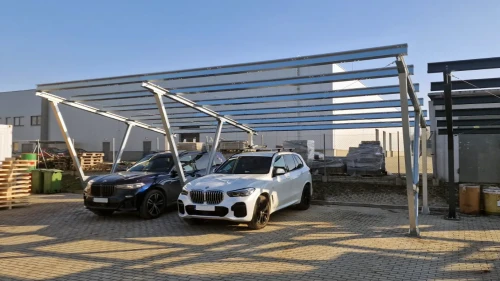

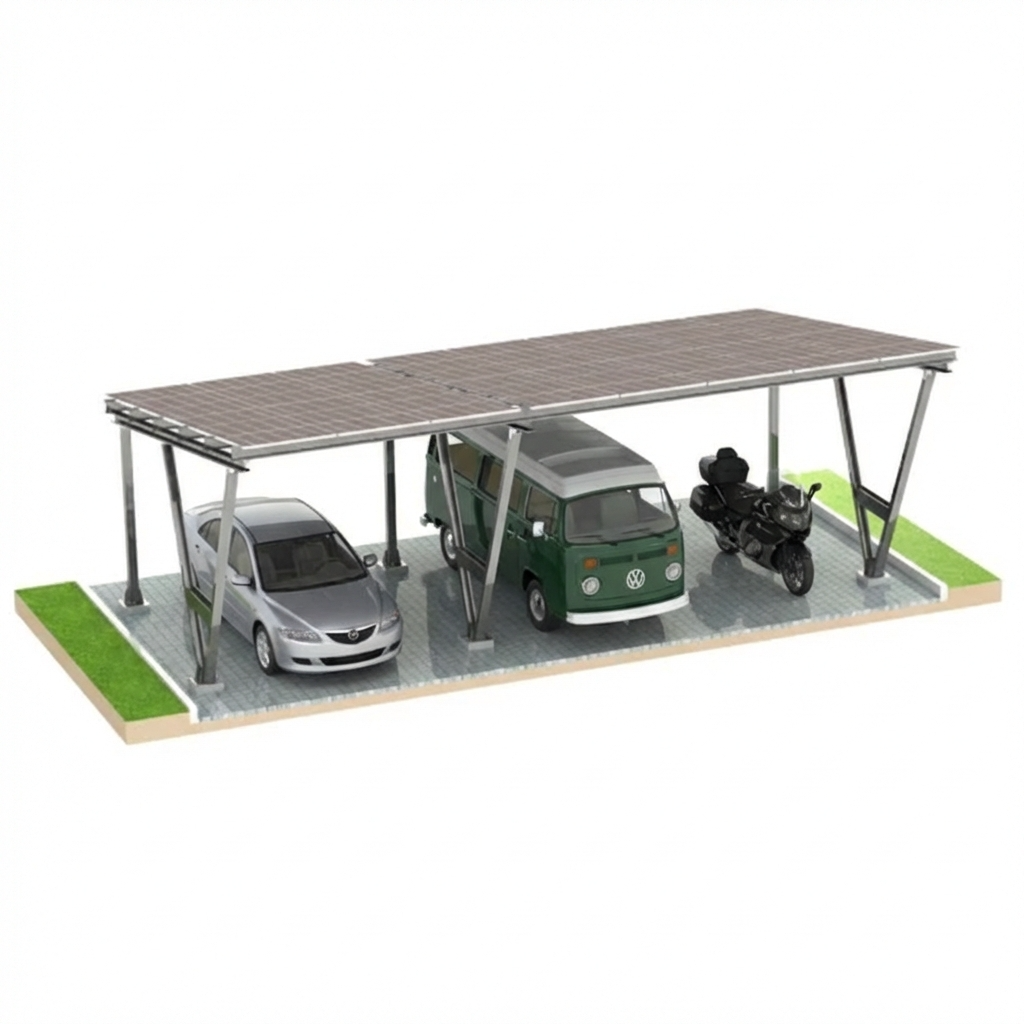

2 + 1 konfiguraatio on meidän vastauksemme tilanteisiin, joissa tarvitset kaksi täysikokoista autoa katoksen alle ja viereen vielä kolmannen paikan moottoripyörälle, skootterille, perävaunulle, ATV:lle tai pakettiauton. Variantti, jonka arvostavat pitkän ajoneuvon omistavat perheet (matkailuauto, pakettiauto VW, pakettiauto) sekä pienet palveluyritykset (omistajan auto + pieni työkalukalusto). 24 paneelia on tyypillisesti 9–12 kWp – tehokas PV-järjestelmä kotiin tai pajaan muutamilla suurteho-kuluttajilla.
Lujuusparametrit
Rakenne on suunniteltu kestämään tuulikuormaa 28 m/s (100,8 km/h) ja lumikuormaa 1,4 kN/m² (n. 143 kg/m²). Nämä ovat arvot, jotka kattavat suurimman osan Puolan ja EU-maiden sijainneista lukuun ottamatta korkeita vuoristoalueita ja välittömiä rantavyöhykkeitä. Toteutusluokka EXC2 vahvistettu EN 1090-1 sertifikaatilla, joka toimitetaan rakenteen mukana olevassa paketissa.
Ennen tilaamista tarkista osoitteesi tuuli- ja lumivyöhyke alla olevasta työkalusta. Käsittele tulosta suunnitteluohjeena – vyöhykkeiden rajaseuduilla kannattaa neuvotella paikallisen rakennesuunnittelijan kanssa.
Muut VICA-perheen variantit
Jos tämä variantti ei sovi, tarkista vertailussa muut mallit: VICA 1 car SOLO (1 paikka, 9 paneelia, vahvistettu kestävyys), VICA 2 cars SOLO (2 paikkaa, 15 paneelia), VICA 2x2 (4 paikkaa, 30 paneelia), VICA 3x2 (6, 45), VICA 4x2 (8, 60), VICA 2 + 1 (epäsymmetrinen, 3 paikkaa). Kaikki samalla kiinnitysjärjestelmällä ja samalla kiinnitinperheellä – asennuskokemus siirtyy 1:1 mallien välillä.
Yksityiskohtaiset tekniset parametrit
Mitat, materiaalit ja suunnitteluarvot – järjestelmän projektointiin, kaupalliseen tarjoukseen tai sopimukseen suunnittelutoimiston kanssa.
| Pysäköintipaikkojen määrä | 3 |
|---|---|
| PV-paneelien määrä | 24 (pystysuuntaus) |
| Tuulikuorma | 28 m/s (100,8 km/h) |
| Lumikuorma | 1,4 kN/m² (n. 143 kg/m²) |
| Toteutusluokka | EXC2 |
| Rakenteen materiaali | teräs S350GD + Magnelis ZM310 pinnoite |
| Liitinelementit | austeenittinen ruostumaton teräs A2-70 |
| Elementin maksimipituus | 2370 mm |
| Paneelien yhteensopivuus | paksuus 30–40 mm, maks. mitat 1140 × 1950 mm |
| Paneelien kiinnitysjärjestelmä | säädettävät sivukiinnikkeet sarjassa |
| Sarjan paino | n. 1153 kg |
| Pinnoitteen takuu | 25 vuotta |
Materiaali ja pinnoite
Teräsprofiilit – S350GD (myötöluja min. 350 MPa) päällystetty molemmin puolin kuumaupotusmenetelmällä Magnelis ZM310 (sinkki + 3,5% Al + 3% Mg, ArcelorMittal). Magnesium aktivoi reunojen itsekorjausmekanismin leikkauksen jälkeen – korroosionkestävyys n. 3× korkeampi kuin tavallisella kuumasinkityksellä, erittäin hyvä toiminta kloridipitoisissa ympäristöissä (tiesuola, merellinen ilmakehä) ja ammoniakkipitoisissa ympäristöissä (maatilat, karjankasvatus). Liitinelementit ruostumattomasta A2-70 teräksestä – kaikki suunniteltu vuosikymmenten käyttöön ilman huoltoa.
Sovellettavat standardit
- EN 1090-1, EN 1090-2, EN 1090-4 – teräs- ja alumiinirakenteiden valmistus
- PN-EN 1991-1-3 (Eurokoodi 1) – lumikuormat
- PN-EN 1991-1-4 (Eurokoodi 1) – tuulikuormat
- PN-EN 1993-1-8 (Eurokoodi 3) – teräsliitosten suunnittelu
- ISO 9001 – laadunhallinta
Miksi VICA 2 + 1 (epäsymmetrinen) kannattaa
- Yksi PV-järjestelmä 3 paikalle – kustannusten vähentäminen vs useita erillisiä carporteja
- 24 paneelia = 9–12 kWp – tehokas päivittäinen energiantuotanto
- Magnelis ZM310 pinnoite – maanpäällisten PV-farmi standardi, suunniteltu 25+ vuodeksi
- Toteutusluokka EXC2 (EN 1090-1)
- Säädettävät sivukiinnikkeet 30–40 mm paksuille paneeleille
- Lavakujetus osoitteeseen (sinulle tai työmaalle)
- Saatavuus Synerga Puola varastosta – lyhyet toimitusajat
- Täydellinen suunnittelun dokumentaatio (DXF, sertifikaatit, GPSR) paketissa
- 25 vuoden takuu pinnoitteelle
Sarjan sisältö
- Täydellinen teräsprofiilisarja (pylväät, palkit, pitkittäistuet) 2 + 1 (epäsymmetrinen) variantille
- 24 säädettävää sivukiinnikesarjaa
- Täydellinen A2-70 ruostumattomien liitinelementtien sarja
- Kuvallinen asennusohje askel askeleelta
- Täydellinen suunnittelun dokumentaatio (DXF-piirustukset, EN 1090-1 sertifikaatit, ISO 9001, GPSR)
Erikseen ostettavissa
- PV-paneelit – enintään 24 kpl, maks. mitat 1140 × 1950 mm, paksuus 30–40 mm
- Invertteri ja mahdolliset tehonoptimoijat
- DC-kaapelointi, MC4-liittimet, suojalaitteet projektin mukaisesti
- AC-laitteisto (kytkin, ylijännitesuoja, vikavirtasuojat)
