Comunello Albatros Piccolo – taittuvan portin saranajärjestelmä maksimissaan 4 m / 100 kg
tuote ei saatavilla
lisää toivelistalle
0
Kuvaus
Comunello Albatros Piccolo – taittuvan portin saranajärjestelmä maksimissaan 4 m / 100 kg
Comunello Albatros Piccolo on täydellinen, innovatiivinen saranajärjestelmä, joka on suunniteltu erityisesti taittuville (taitetuille) porteille. Täysin riippuvan mekanismin ansiosta portti avautuu ilman ohjausrataa, mikä eliminoi esteet lattialta ja helpottaa merkittävästi asennusta. Järjestelmä takaa portinsiivet sujuvan taittelun ja avaamisen jopa erittäin rajoitetussa tilassa — ihanteellinen ratkaisu tonteille, joissa on kapea ajotie tai ei ole tilaa kääntöportin täydelle avautumiselle.
Setin sisältö
Albatros Piccolo -järjestelmä koostuu kolmesta tarkkaan sovitetusta osasta, jotka yhdessä muodostavat luotettavan taittuvan portin mekanismin:

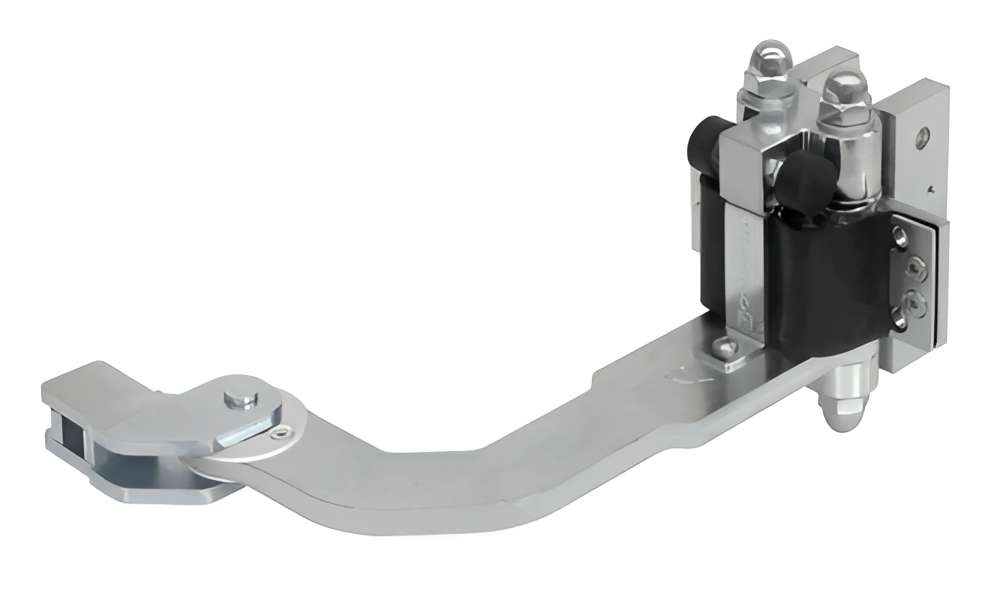

- Alasakara vaihteistolla ja varrella — asennetaan portin siiven alaosaan, vastaa taittumisen käyttövoimasta; kaksipuolisesti taittuvat siirtovarteet liittyvät ensimmäisen siiven pohjaan

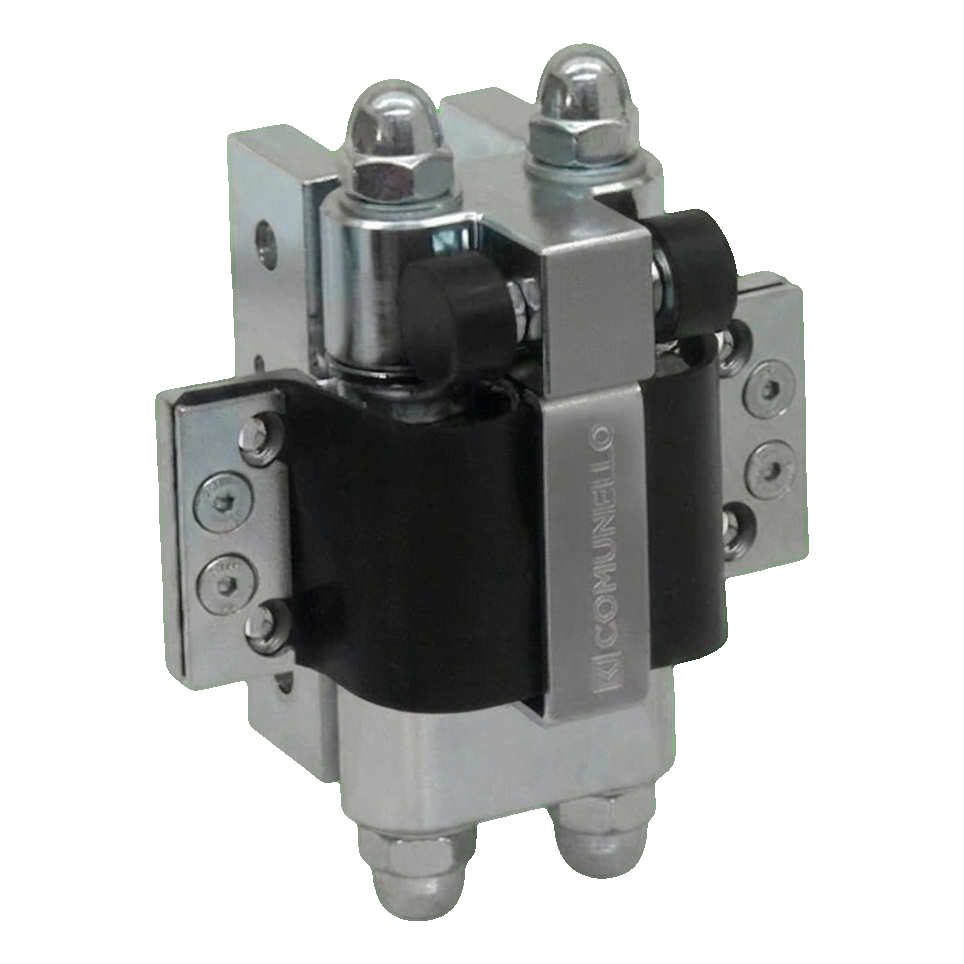

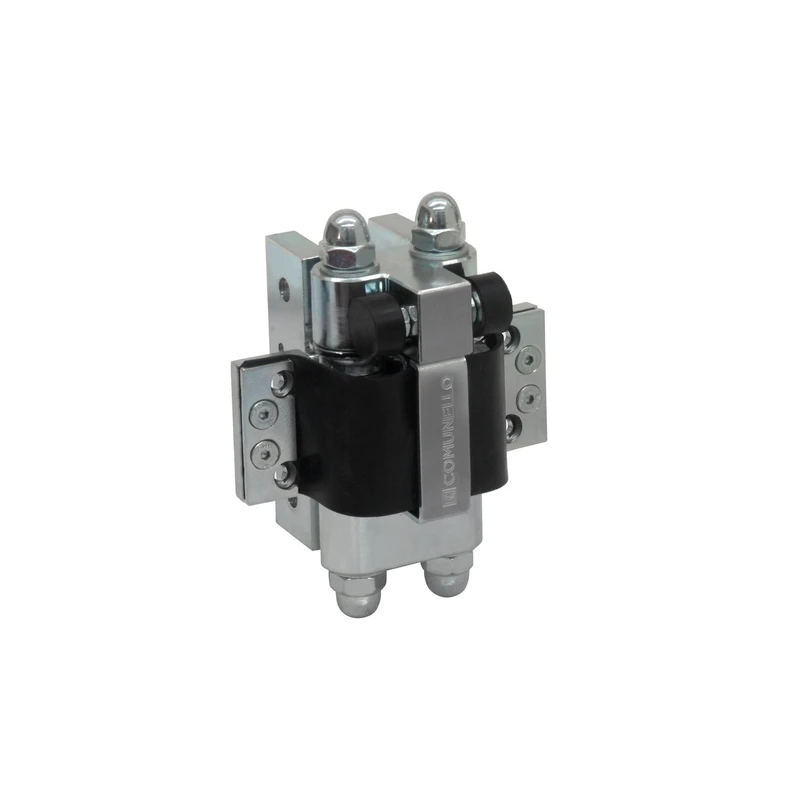

- Yläsakara vaihteistolla — asennetaan portin yläosaan pylvään viereen, synkronoi molempien siipien liikkeen

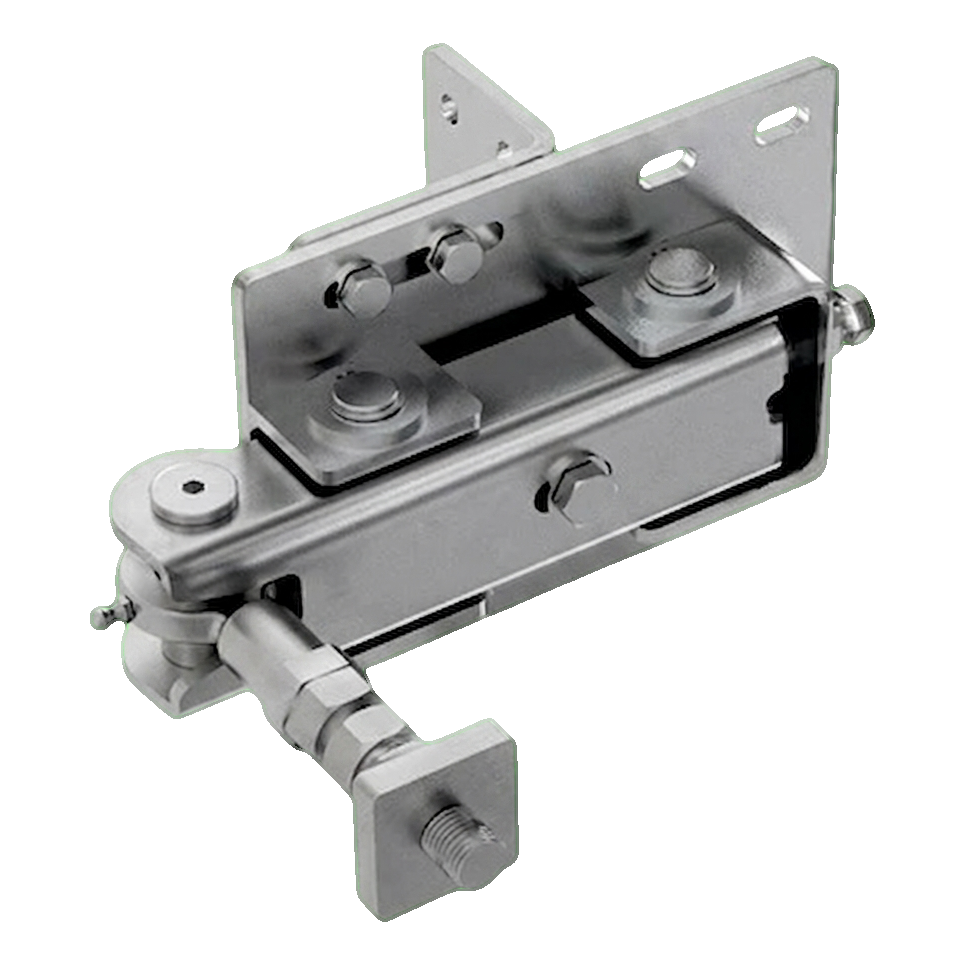

- Säädettävä kiinnike — kiinnitetään pylvääseen, mahdollistaa koko järjestelmän tarkan säädön asennuksen jälkeen
Toimintaperiaate ja asennus

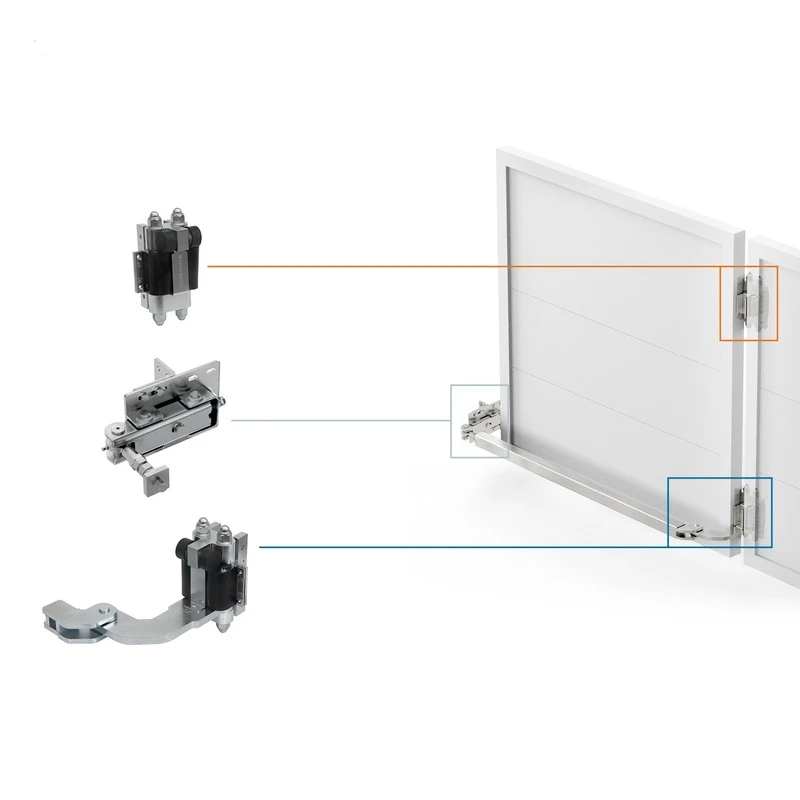

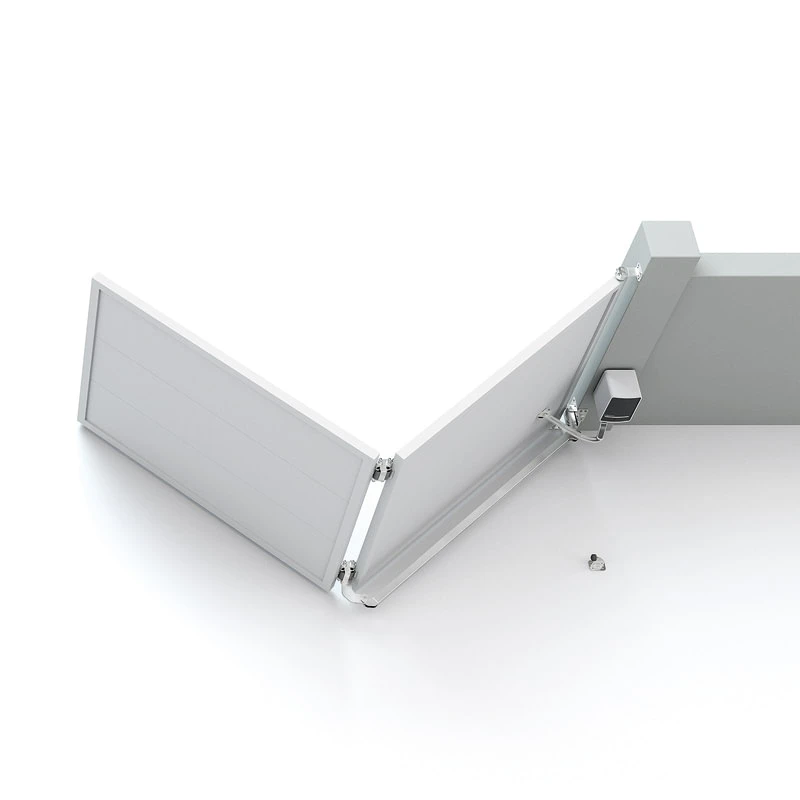

Järjestelmä on täysin kiskaton — portti avautuu pystysuunnassa ilman mitään ohjausraitoja lattialla. Kaksipuolisesti taittuvat käyttövarteet asennetaan ensimmäisen siiven pohjaan ja liitetään alasakaraan. Kun säädettävä kiinnike on asennettu pylvääseen, asentaja voi tehdä tarkkoja korjauksia portin asetukseen. Viereinen kuva näyttää järjestelmän osien sijainnin portissa — yläsakara pylvään huipulla, säädettävä kiinnike keskellä ja alasakara varrella alhaalla.
Maksimaalinen avautuminen minimaalisessa tilassa
Taittumismekanismin ansiosta portin siivet taittuvat toisiaan kohti, vie minimaalisen tilan sekä avauksen että sulkemisen aikana. Yksi setti käsittelee portin, jonka siipien kokonaispituus on enintään 4 metriä ja paino enintään 100 kg. Kahta Albatros Piccolo -settiä käyttämällä voidaan käsitellä kaksisiipistä porttia, jonka kokonaispituus on enintään 8 metriä.
Järjestelmän keskeiset edut
- Kiskaton mekanismi — ei ohjausraiteita lattialla, ei esteitä
- Riippuva järjestelmä — portin siivet taittuvat vapaasti ilmassa
- Helppo säätö — säädettävä kiinnike mahdollistaa tarkan säädön asennuksen jälkeen
- Minimaalinen tila — ihanteellinen ratkaisu kapeille ajoteille ja rajoitetuille kulkuväylille
- Korkealaatuiset materiaalit — kulumista ja pitkäaikaista käyttöä kestävät osat
- Italialainen valmistus — Comunello, Made in Italy
Yhteensopivuus käyttöjen kanssa
Albatros Piccolo -järjestelmä toimii Comunello-merkkisten kääntöportin käyttöjen kanssa. Kattavaan asennukseen saatavilla on myös täydentäviä lisävarusteita: reikämallien järjestelmä ruuveilla ja muttereilla sekä liitosprofiili siirtovarteiden yhdistämiseen pylväsliitokseen, jotka nopeuttavat merkittävästi asennusprosessia.
Setin tekniset parametrit
- Valmistaja: Comunello
- Sarja: Albatros Piccolo (P)
- Portin maksimipituus (1 setti): 4 m
- Portin maksimipituus (2 settiä): 8 m
- Siipien maksimi paino: 100 kg
- Setin paino: 10,5 kg
- Järjestelmätyyppi: kiskaton, riippuva
- Valmistusmaa: Italia

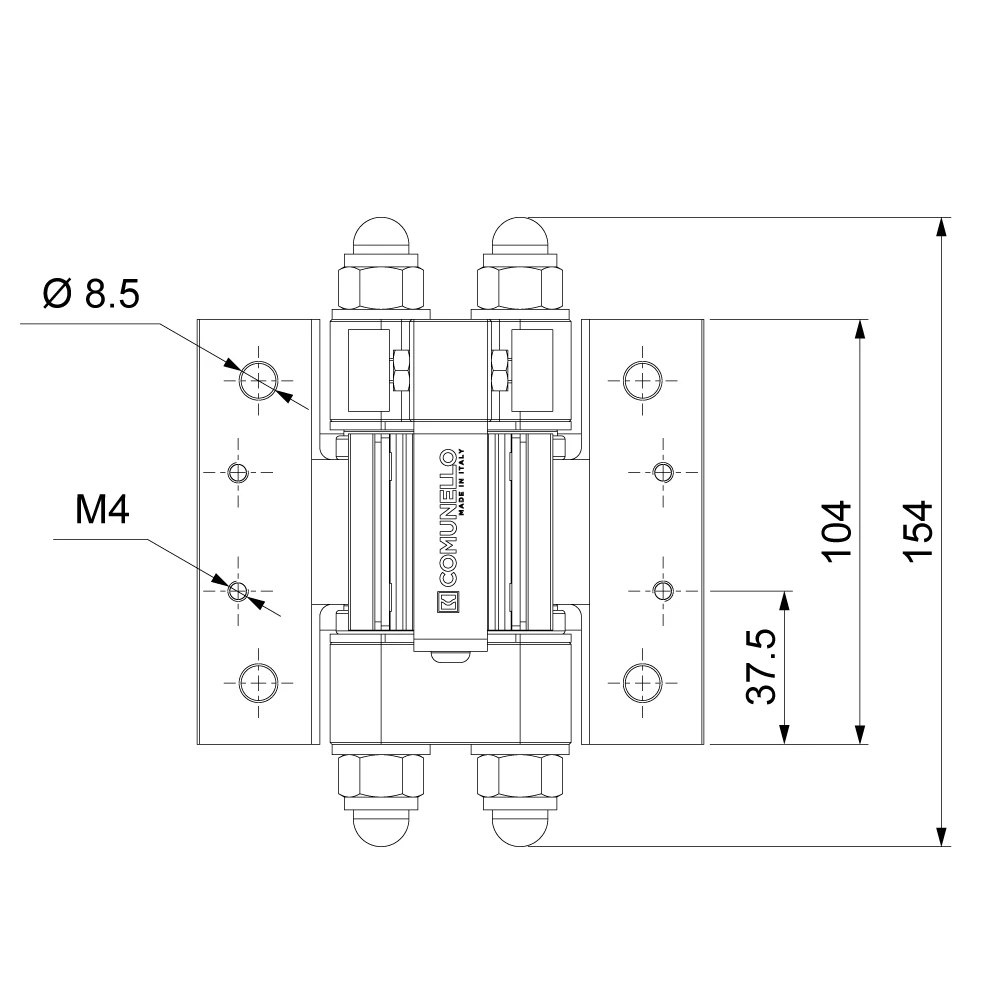

Yläsakaran mitat (tekninen piirros)
- Kokonaiskorkeus: 154 mm
- Kiinnityslevyn korkeus: 104 mm
- Reiän akselin etäisyys alareunan reunasta: 37,5 mm
- Kiinnitysreikien halkaisija: Ø 8,5 mm
- Ruuvien kierre: M4

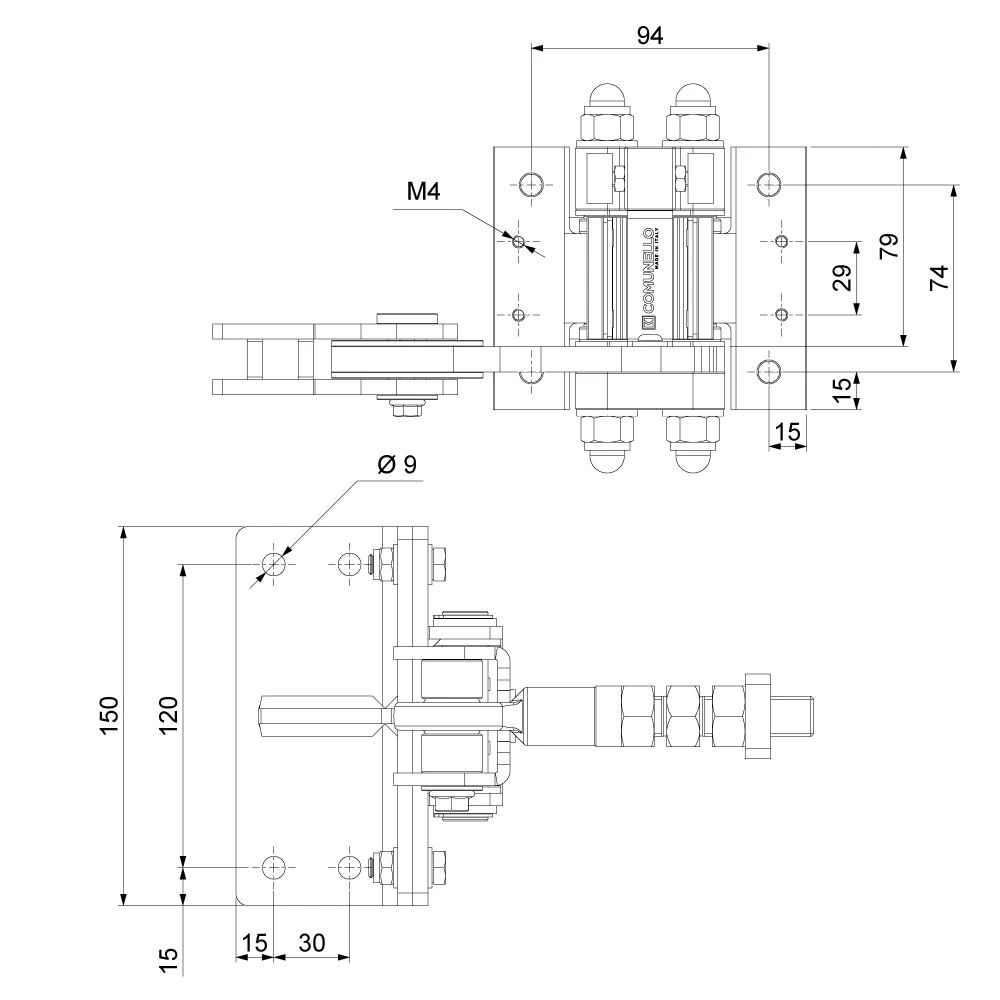

Säädettävän kiinnikkeen mitat
- Kiinnityslevyn leveys (pieni): 94 mm
- Kiinnityslevyn korkeus (pieni): 79 mm
- Kiinnitysreikien keskiöväli pystysuunnassa: 74 mm
- Reikien halkaisija: Ø 9 mm
- Kierre: M4
- Kiinnityslevyn leveys (suuri): 150 mm
- Kiinnitysreikien keskiöväli suuressa levyssä: 120 mm

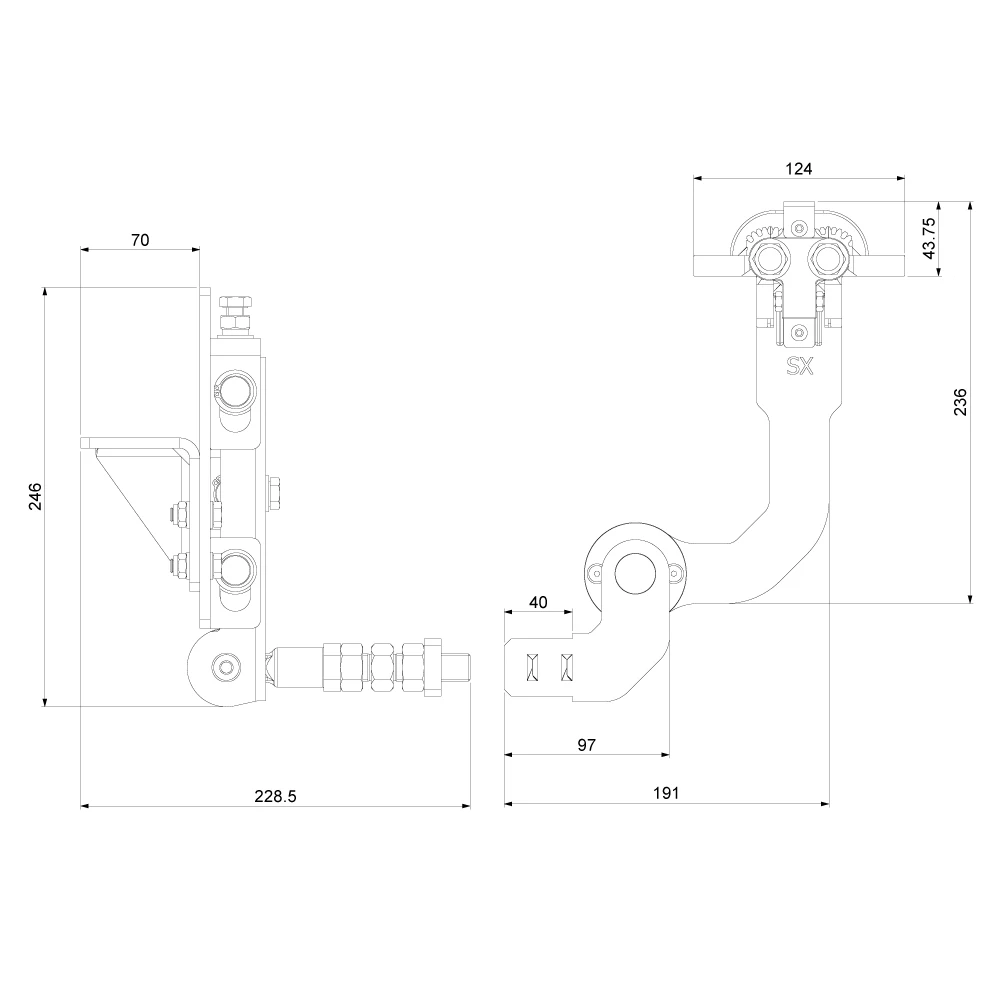

Alasakaran mitat varrella
- Kiinnikkeen kokonaiskorkeus: 246 mm
- Kiinnikkeen syvyys: 70 mm
- Pituus tapilla: 228,5 mm
- Kiinnityslevyn leveys: 124 mm
- Varren ulottuvuus pyörimisakelinsa: 236 mm
- Järjestelyn kokonaisleveys: 191 mm
- Varren leveys: 97 mm
- Varren pään leveys: 40 mm
- Saranan akselin etäisyys pohjasta: 43,75 mm
- Versio: SX (vasen)
Setin osien galleria
Tekniset tiedot
| Materiaali | Teräs |
