Comunello porttisaranasetit hitsattavaksi 40×40 mm pylväseen – vasen, nouseville rinteille
tuote ei saatavilla
lisää toivelistalle
0
Kuvaus
Comunello porttisaranasarja hitsattavaksi 40×40 mm pylvääseen – vasen, nouseville rinteille

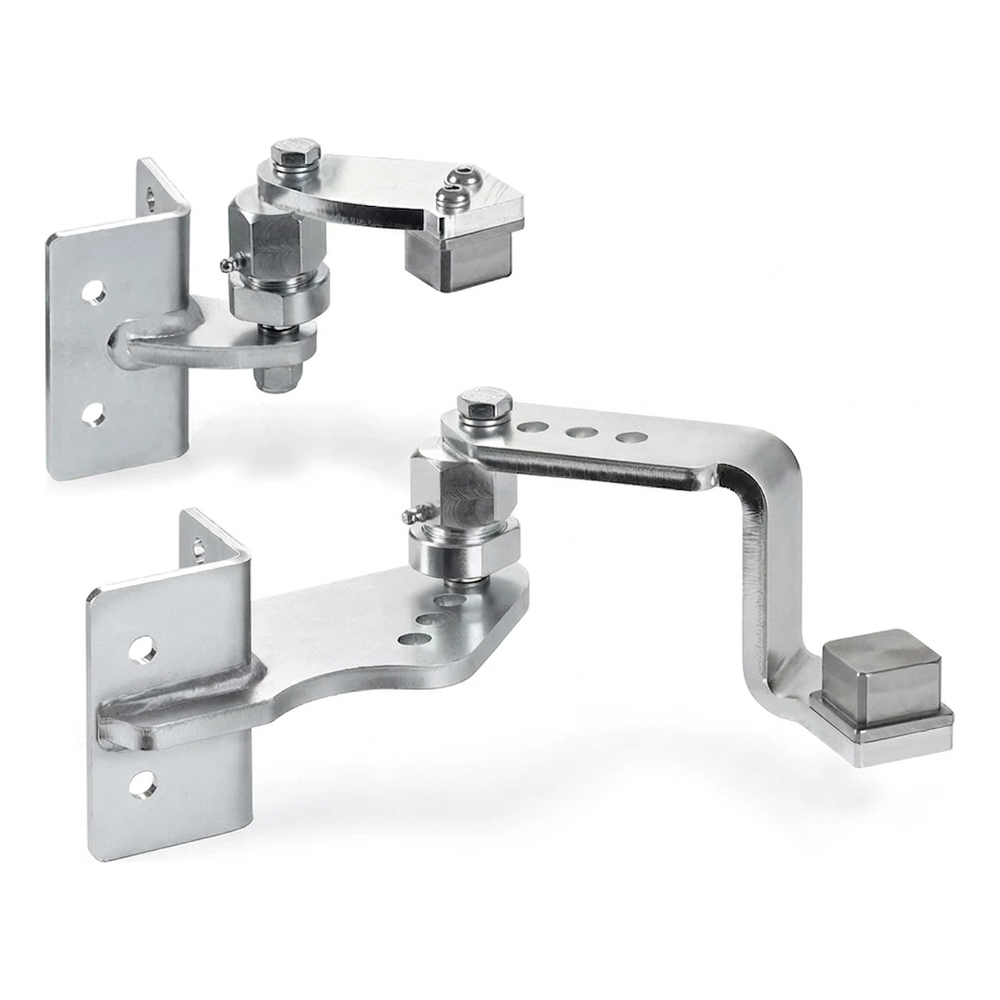

Comunello – vasen saranasarja hitsattavaksi tarkoitettu porttiensisäisten ovien asentamiseen alueille, joissa on nousevia rinteitä. Sarja koostuu kahdesta saranaasta (ylä- ja alaosa), jotka soveltuvat 40×40 mm pylväisiin, sekä teräs- että betonipylväisiin. Siiven tuen ja nivelen yhdistämisen ansiosta epäkeskisellä ruuvilla asentaja voi tarkasti säätää siiven asentoa – asettaa sen vaakasuoraan ja tasata pylvään suhteen jopa kaltevalla alustalla.
Keskeiset edut asentajalle
- Säädettävä siiven kallistus – epäkeskinen ruuvi mahdollistaa maastonepätasaisuuksien kompensoimisen ja portin tarkan asettamisen
- Siiven maksimi nostoskulma: 10° (~20%) – ihanteellinen nouseville ja laskeville ajoneuvoille
- Nivelet varustettu voitelunippoilla – helppo voitelu ilman saranan purkamista
- Tuet 4 kiinnitysreiällä – varma ja vakaa kiinnitys pylvääseen
- Asennus teräs- ja betonipylväisiin – monipuolinen käyttö
Tekniset parametrit
- Versio: vasen
- Merkki: Comunello
- Materiaali: sähkögalvanoitu teräs
- Käyttötarkoitus: pylväs 40×40 mm
- Siiven enimmäispituus: 3 m
- Siiven enimmäispaino: 120 kg
- Maksimi nostoskulma: 10° (~20%)
- Sarjan pituus (L): 220 mm
- Sarjan paino: 5 kg
- EAN: 8028390517481

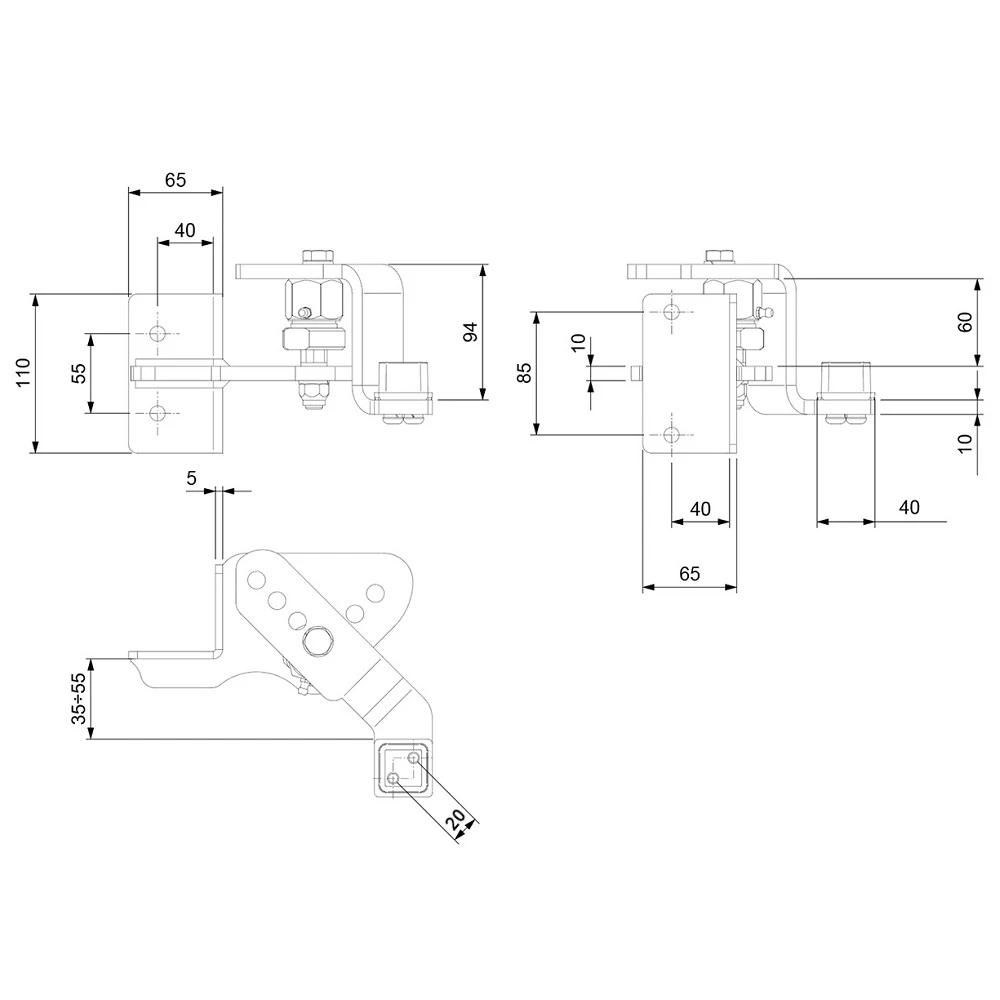

Saranoiden mitat (teknisestä piirroksesta)
- Kiinnityslevyn leveys: 65 mm
- Kiinnitysreikien keskiöetäisyys (vaakasuunnassa): 40 mm
- Kiinnityslevyn korkeus (yläsarana): 110 mm
- Kiinnitysreikien etäisyys pystysuunnassa (yläsarana): 55 mm
- Liikkuvan elementin korkeus (yläsarana): 94 mm
- Kiinnitysreikien etäisyys pystysuunnassa (alasarana): 85 mm
- Pystysuora etäisyys varsien välillä (alasarana): 60 mm
- Porttiin kiinnitettävän elementin leveys: 40 mm
- Kiinnityslevyn paksuus: 5 mm
- Säädettävä pyörimisakselien etäisyys seinästä: 35–55 mm
- Tappiakselin siirtymä: 20 mm
Sarja on tarkoitettu asennettavaksi hitsaamalla – tuet kiinnitetään suoraan pylvääseen ja nivel portin siiven varteen. Epäkeskinen säätö mahdollistaa siiven asennon korjaamisen asennuksen jälkeen, mikä lyhentää merkittävästi asennusaikaa ja eliminoi purkamistarpeen pienien korjausten yhteydessä. Niveliin sisäänrakennetut voitelunipat varmistavat huoltovapaan käytön – riittää säännöllinen voitelu ilman saranoiden irrottamista.
