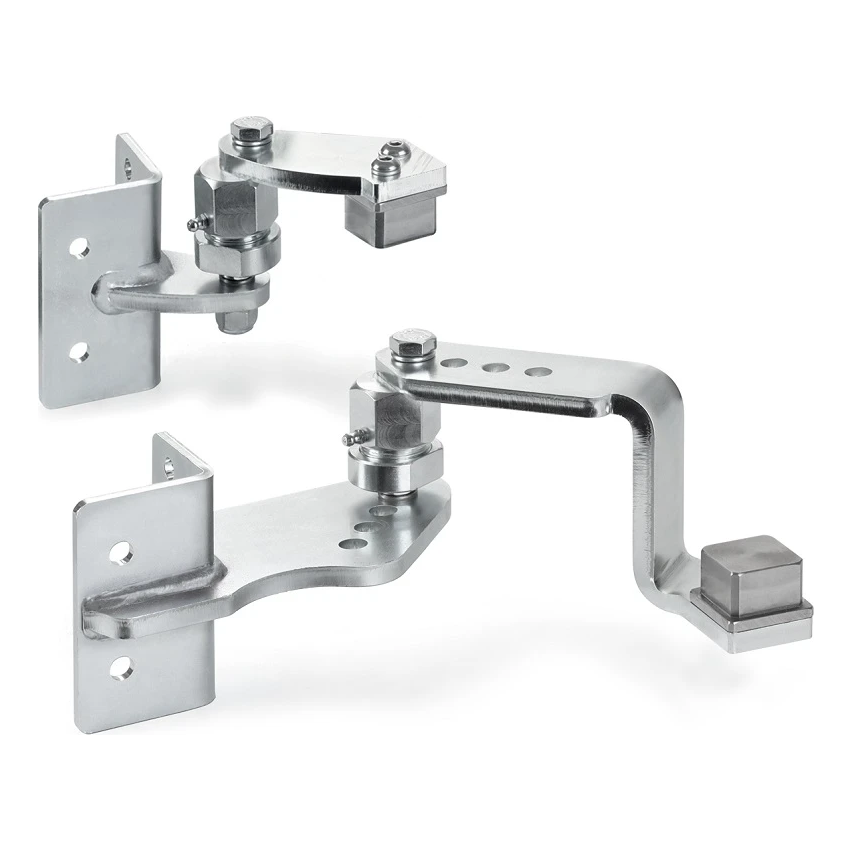

Comunello porttisaranoiden sarja hitsattavaksi 40×40 mm pylvääseen – oikea, nouseville rinteille
Comunello – oikeiden saranoiden kompletti hitsaukseen tarkoitettu kääntöporttien asennukseen kaltevilla alueilla. Sisäänrakennetun nivelen ja epäkeskeisen ruuvin ansiosta asentaja saa portinsiiven tarkasti vaakasuoraan asentoon ja kohdistaa sen pylvääseen nähden – jopa 10° (~20%) maastonkaltevuudessa. Tämä on valmis ratkaisu, joka eliminoi yksittäisten säätöelementtien valmistustarpeen ja lyhentää huomattavasti asennusaikaa.
Setin keskeiset ominaisuudet
- Käyttötarkoitus: kääntöportit nouseville rinteille
- Tyyppi: oikea sarana, hitsattavaksi pylvääseen
- Sopii pylväisiin: 40 × 40 mm — teräs- ja betonipylväät
- Maksimi portinsiiven pituus: 3 m
- Maksimi portinsiiven paino: 120 kg
- Maksimi nostokulma: 10° (~20%)
- Säädettävä siiven kaltevuus — nivel epäkeskeisellä ruuvilla
- Nivelet varustettu voitelunipuilla — voitelu ilman purkamista
- Kiinnikkeet 4 kiinnitykreikällä
- Materiaali: sähkösinkitty teräs
- Valmistaja: Comunello
Epäkeskeinen mekanismi antaa täyden hallinnan portinsiiven asennon suhteen. Riittää kääntää niveliä siiven kulman sujuvaan säätämiseen ilman uudelleenhitsauksen tai rakenteen purkamisen tarvetta. Nivelten voitelunipat mahdollistavat helpon voitelun vuosittaisten tarkastusten yhteydessä – pidentävät saranoiden käyttöikää ja takaavat hiljaisen, sujuvan portin toiminnan vuosiksi.

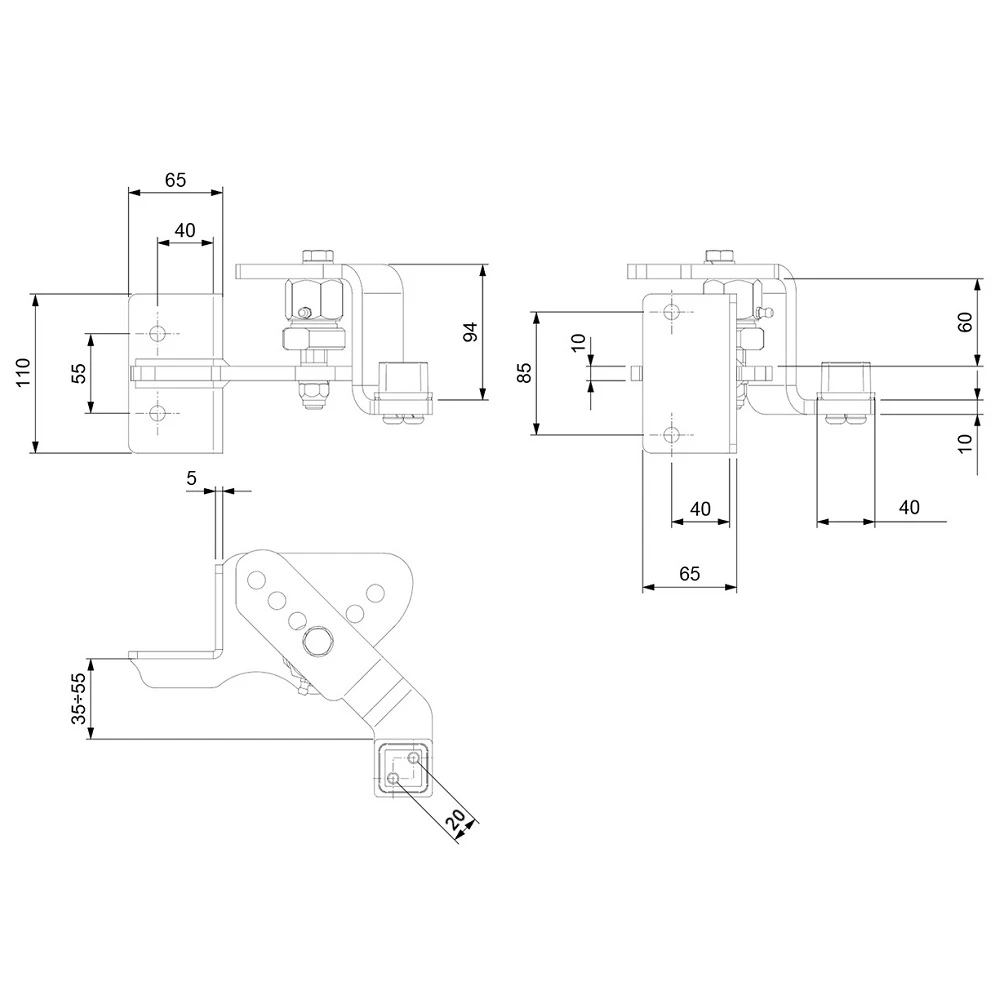

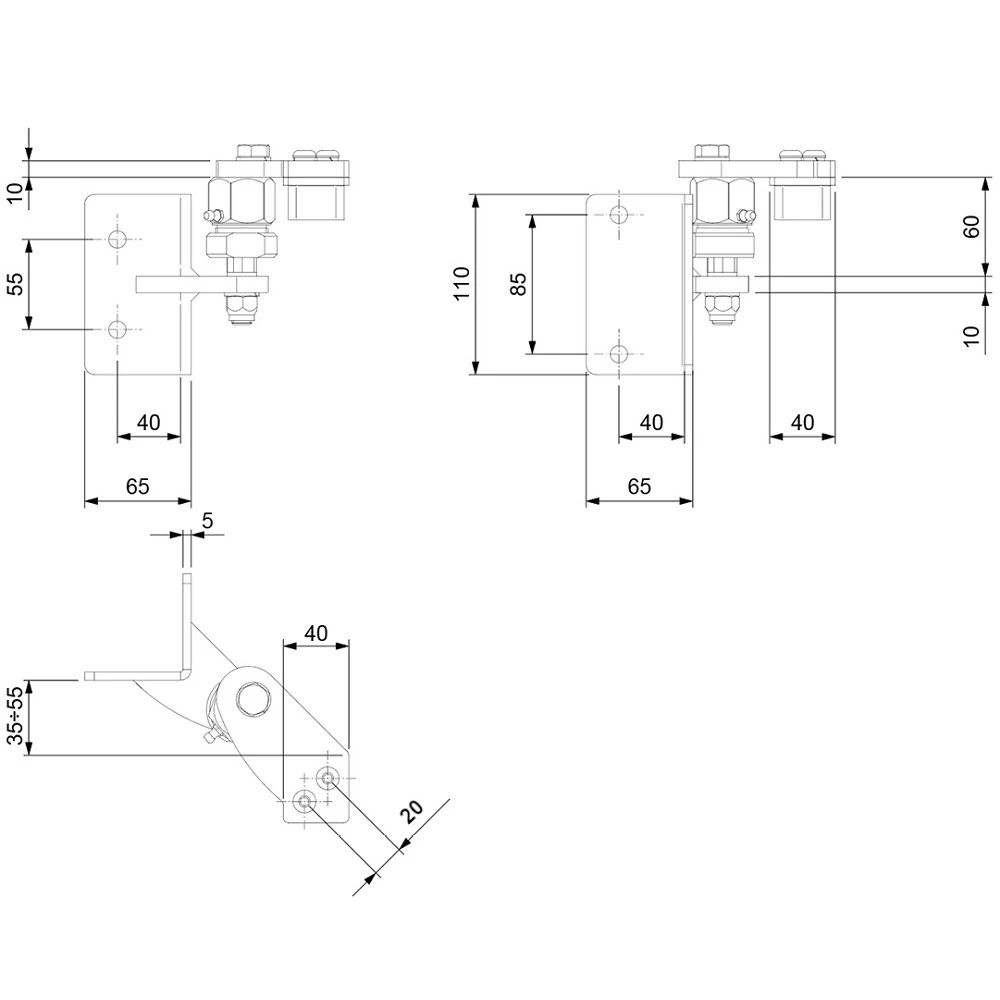

Mitat ja tekniset tiedot
Ylempi sarana (pienempi):
- Kiinnityslevy (korkeus × leveys): 85 × 65 mm
- Kiinnitysreikien etäisyys pystysuunnassa: 55 mm
- Reikien keskipisteen etäisyys levyn reunasta: 40 mm
- Nivelmekanismin korkeus: 94 mm
- Välys nivelen varteiden välillä: 60 mm
- Kiinnityslevyn paksuus: 5 mm
- Nivelvarren paksuus: 10 mm
- Siipeen kiinnitettävän elementin leveys: 40 mm
Alempi sarana (suurempi):
- Kiinnityslevy (korkeus × leveys): 110 × 65 mm
- Kiinnitysreikien etäisyys pystysuunnassa: 85 mm
- Reikien keskipisteen etäisyys levyn reunasta: 40 mm
- Välys nivelen varteiden välillä: 60 mm
- Kiinnityslevyn paksuus: 5 mm
- Nivelvarsien paksuus: 10 mm
- Siipeen kiinnitettävän elementin leveys: 40 mm
Yhteiset mitat:
- Kääntoakselin etäisyys kiinnityslevystä (säädettävä): 35–55 mm
- Kiinnityselementin reiän siirtymä: 20 mm
- Setin kokonaispituus (L): 220 mm
- Setin paino: 5 kg
- EAN: 8028390517474
Sarja on tarkoitettu teräs- ja betonipylväisiin asennettavaksi. Sinkitystä teräksestä valmistettu rakenne takaa korroosionkestävyyden ja pitkäkestoisen käytön ulko-olosuhteissa. Säädettävän kääntoakselin etäisyyden (35–55 mm) ansiosta asentaja voi joustavasti mukauttaa asennuksen kohteen olosuhteisiin.
Tekniset tiedot
| Materiaali | Teräs |
