KIT-pyöräpaketti 60 itsekannatteleviin liukuportteihin + lisätarvikkeet
tuote ei saatavilla
lisää toivelistalle
Kuvaus
PSG Liukuporttien pyörävaunupaketti 60 PLUS lisävarusteineen itsekannatteleviin portteihin
PSG 60 PLUS -pyörävaunupaketti lisävarusteineen on täydellinen ja edullinen elementtikokonaisuus itsekannatteleviin liukuportteihin, joka on suunniteltu 60×60×4 mm -kiskoon. Paketti sisältää kaksi 5-rullaisella pyörävaunua, suojakärkisen ajorullan sekä ajokiinnikkeen — kaikki, mitä asennusyritys tarvitsee liukuportin sujuvaan asennukseen.

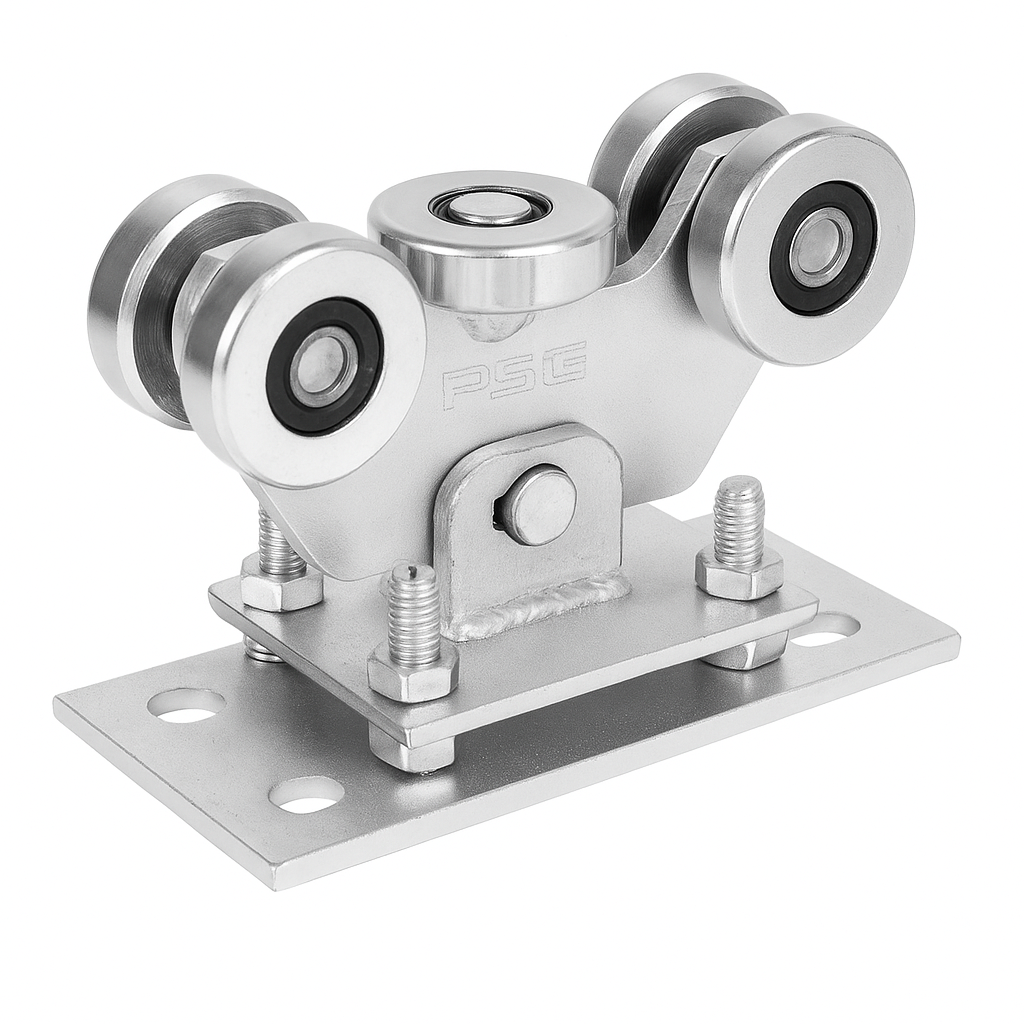

5-metallirullaisella pyörävaunulla on keskeinen rooli kokonaisuudessa. Heiluri-rakenne — vaunu on yhdistetty alustaan tapilla, jolloin se mukautuu automaattisesti liukuportin kiskoon. Neljä pystysuoraa rullaa ohjaa kiskoa sivuilta, ja yksi vaakasuora rulla ottaa vastaan pystysuoran kuorman. Säädettävä korkeus kiinnitysruuvien avulla mahdollistaa portin tarkan asennon. Sinkitty viimeistely takaa korroosionkestävyyden ja pitkäaikaisen käytön ulkotiloissa.
Suojakärkinen ajorulla on teräksinen, sinkitty elementti, joka asennetaan itsekannattelevaan liukuporttiin kiskon alkupäähän. Rullan kärkiosa suojaa tehokkaasti lumelta ja jäältä, jotka voisivat estää kiskon ajautumisen pyörävaunuille. Pakettiin sisältyvät kiinnitysruuvit. Ajorulla ajautuu porttipilariin kiinnitettävään ajokiinnikkeeseen — tämä ratkaisu jakaa portin painon useammalle tukipisteelle, vakauttaa portin sulkeutuessa ja pidentää merkittävästi pyörävaunujen käyttöikää. Kiinnikkeessä on kaksi kiinnitysreikää takapinnassa sekä kuminen puskuri sulkemisen vaimentamiseksi.

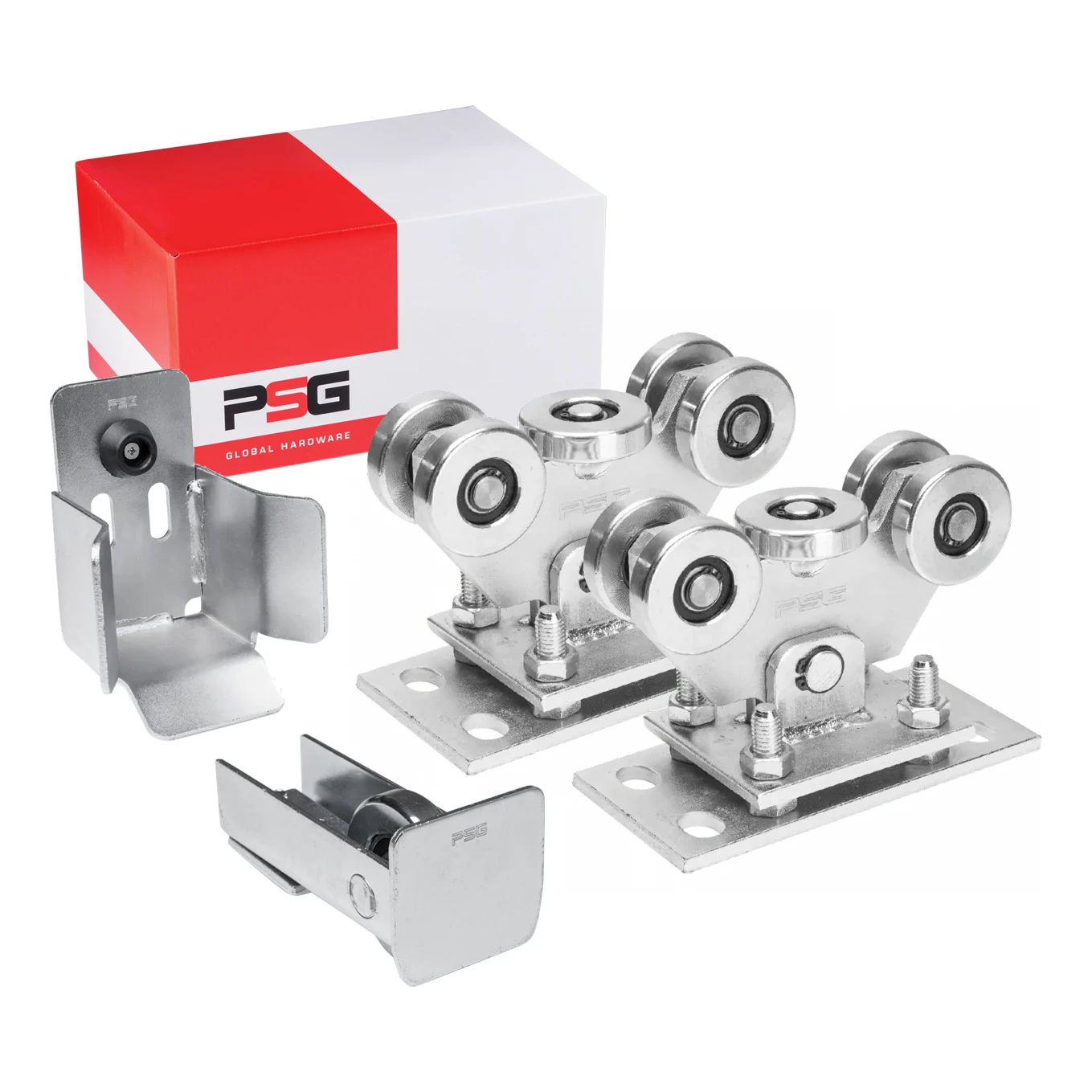

Paketin sisältö
- 5-rullaisella pyörävaunu (heiluri, korkeussäädöllä) — 2 kpl
- Suojakärkinen ajorulla (kiinnitysruuveineen) — 1 kpl
- Ajokiinnike kumipuskurilla — 1 kpl

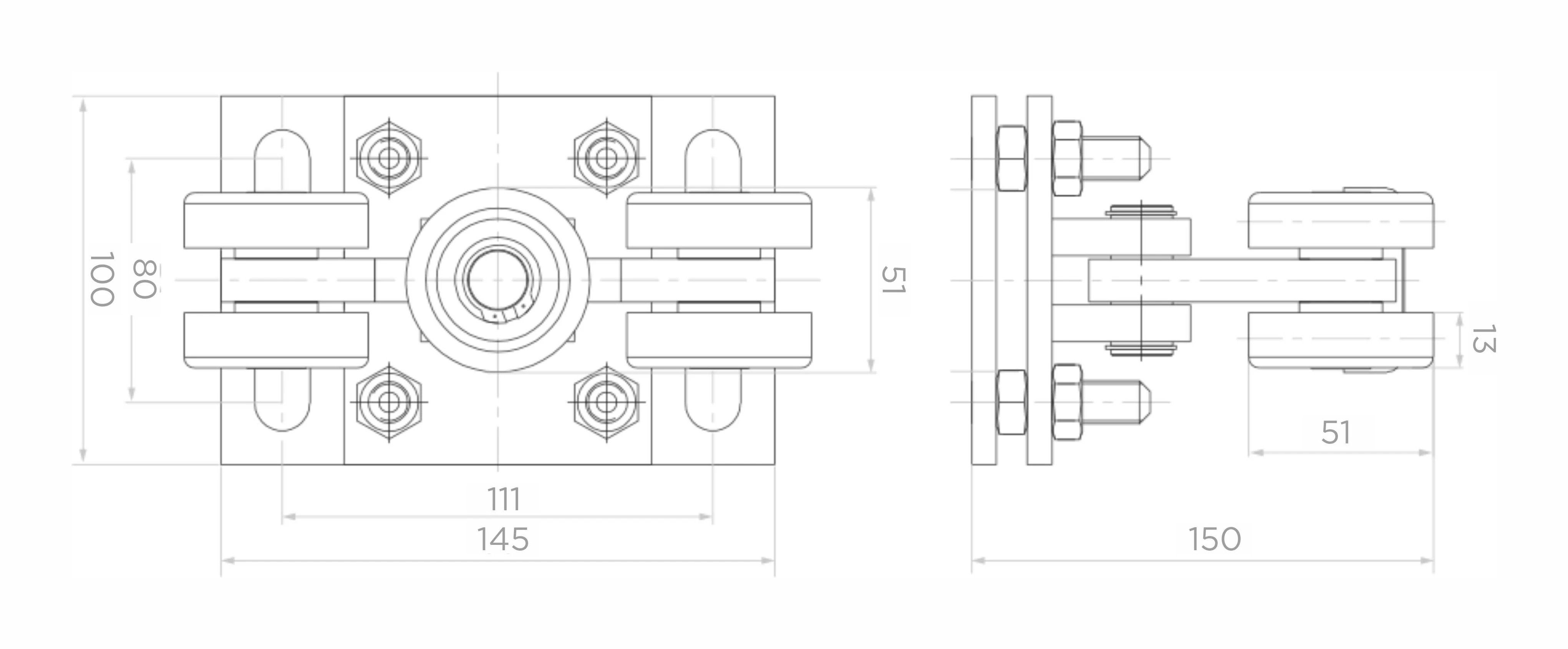

Pyörävaunun mitat
- Alustan mitat (pit. × lev.): 145 × 100 mm
- Kiinnitysreikien jako: 111 × 80 mm
- Vaunun kokonaiskorkeus: 150 mm
- Pystysuoran rullan halkaisija: 51 mm
- Pystysuoran rullan leveys: 13 mm
- Pystysuorien rullien jako: 51 mm
Paketin tekniset tiedot
- Valmistaja: PSG Global Hardware
- Yhteensopiva kisko: 60×60×4 mm
- Rullien lukumäärä vaunussa: 5 (4 pystysuoraa + 1 vaakasuora)
- Rullien materiaali: metalli
- Vaunun rakenne: heiluri (pyörivä tappi)
- Korkeussäätö: kyllä (säätöruuvit)
- Pintakäsittely: sinkitty
- Paketin paino: 9,1 kg
- EAN: 5901289674713

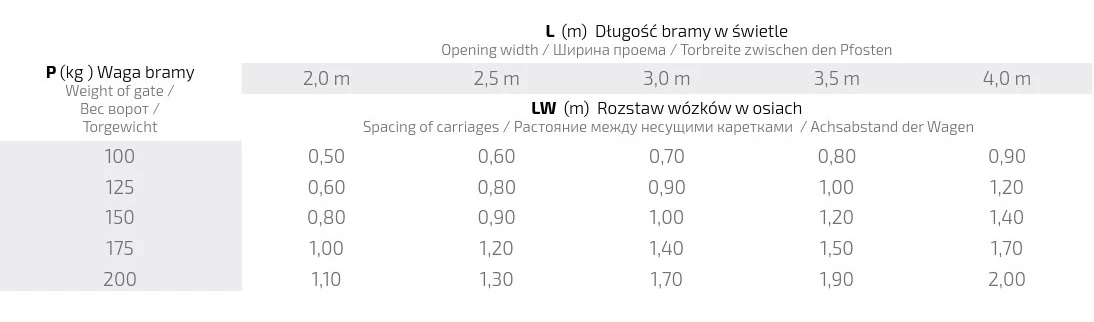

Pyörävaunujen jakovälin (LW) valinta portin painon ja aukon leveyden mukaan
Yllä oleva taulukko esittää suositellun pyörävaunujen akselivälin (LW) metreinä portin painon (P) ja portin vapaan aukon leveyden (L) mukaan. Oikea jakovälin valinta on keskeistä kuormien tasaisen jakautumisen ja koko liukujärjestelmän kestävyyden kannalta:
- Portti 100 kg: jakoväli 0,50 m (aukko 2,0 m) – 0,90 m (aukko 4,0 m)
- Portti 125 kg: jakoväli 0,60 m (aukko 2,0 m) – 1,20 m (aukko 4,0 m)
- Portti 150 kg: jakoväli 0,80 m (aukko 2,0 m) – 1,40 m (aukko 4,0 m)
- Portti 175 kg: jakoväli 1,00 m (aukko 2,0 m) – 1,70 m (aukko 4,0 m)
- Portti 200 kg: jakoväli 1,10 m (aukko 2,0 m) – 2,00 m (aukko 4,0 m)
Ajorullan ja ajokiinnikkeen ansiosta portin paino jakautuu sulkeutuessa kolmelle tukipisteelle kahden sijaan, mikä vähentää pyörävaunuihin kohdistuvaa rasitusta ja mahdollistaa raskaampien porttien asentamisen mekanismin täyden kestävyyden säilyttäen.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniset tiedot
| Vaunun rakenne | Kääntyvä |
| Maks. kantokyky [kg] | 350 |
| Liukukiskon koko | 60x60x4 |
| Tuotetyyppi | Paketti / KIT lisätarvikkeilla |
| Rullien materiaali | Teräs |
| Rullien määrä [szt.] | 5 |
| Ajojärjestelmän tyyppi | Rullakulkujärjestelmä |
