Kiinnityskappale kattorakenteeseen 375x375mm CWL
tuote ei saatavilla
lisää toivelistalle
Kuvaus

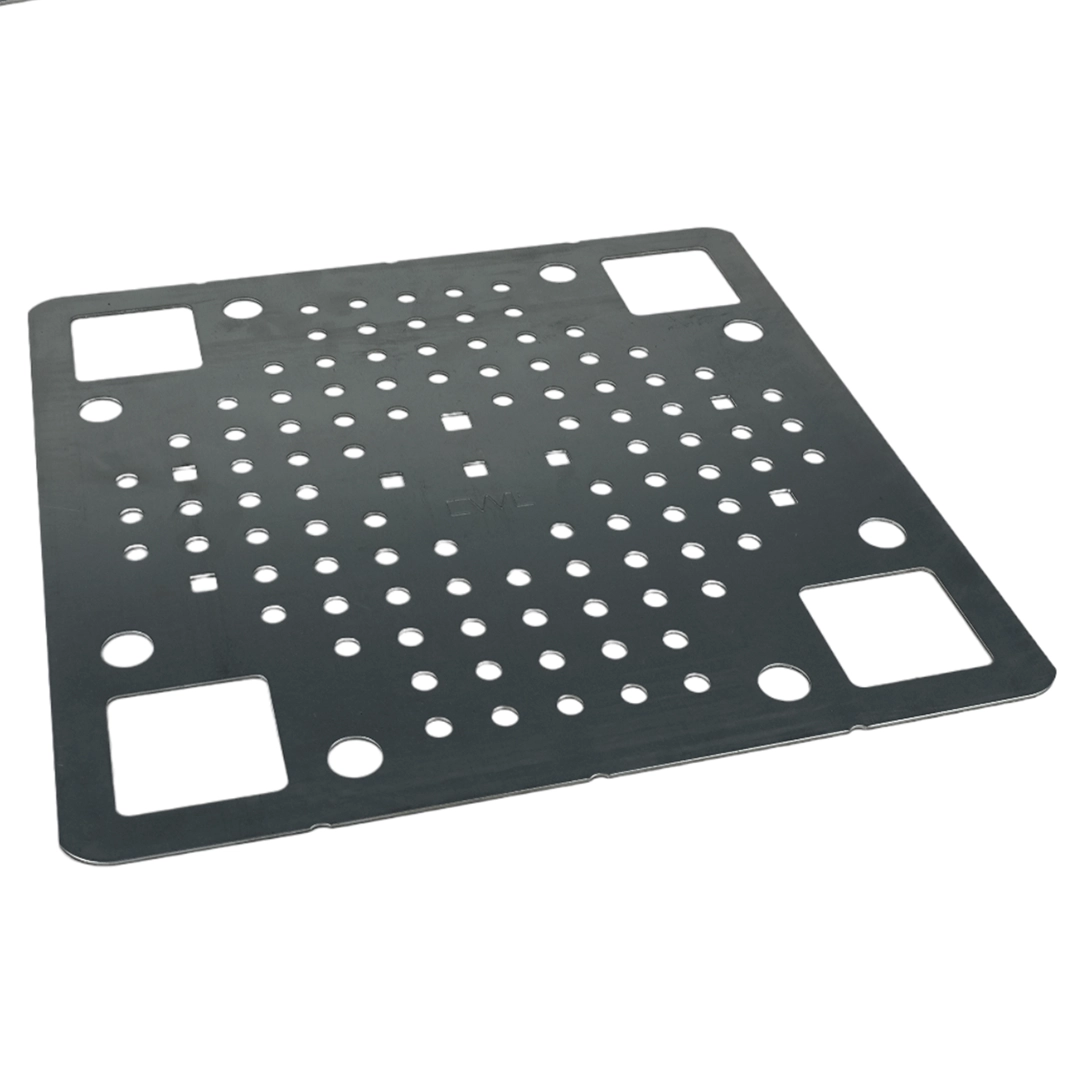

Kiinnityslevy kattokalvolle 375x375mm CWL
Kiinnityslevy kattokalvolle 375x375mm CWL - Ruostumaton teräs H17 1.4016 aurinkosähköjärjestelmiin.

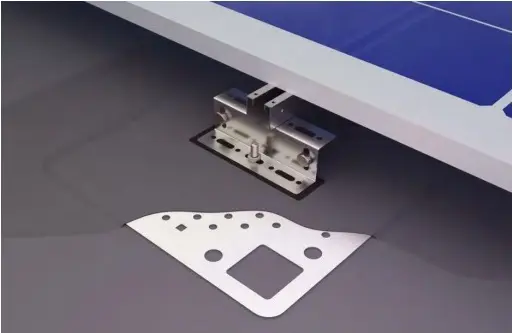

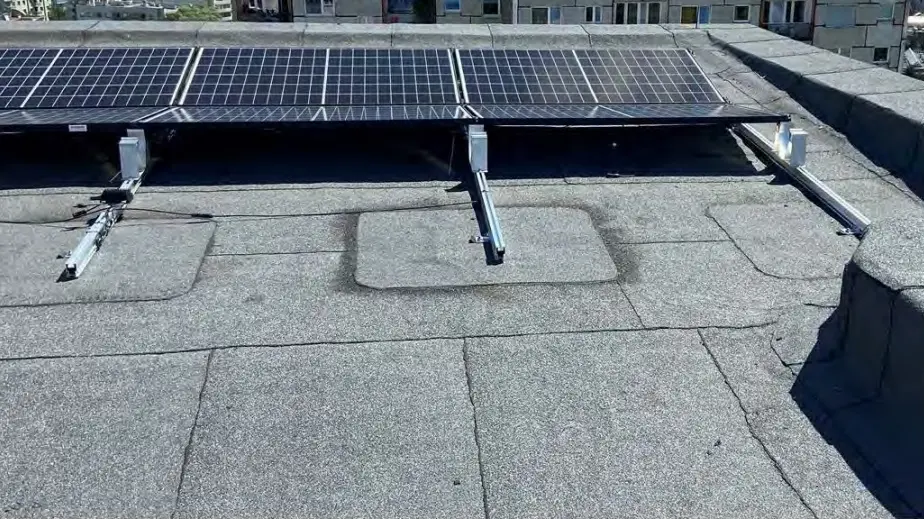

Kiinnityslevy kattokalvolle 375x375mm CWL on turvallinen ja monipuolinen ratkaisu komponenttien kestävään kiinnitykseen asfaltti- ja muovikatoilla. Asennuslevy voidaan asentaa olemassa olevan kattokalvon päälle tai alle esteettisen ulkonäön saavuttamiseksi. Hitsauskokona 400 x 400 mm tämä kiinnityslevy tarjoaa turvallisen ja kestävän kiinnityksen ilman mekaanista kiinnitystä.
Kattokalvon tulee olla standardin EN 13707:2004+A2:2009 mukainen ja täyttää seuraavat vaatimukset:
Vetolujuus pituus- ja poikittaissuunnassa vähintään 300 N/50 mm EN 12311-1
Repeämislujuus vähintään 150 N EN 12310-1
Leikkauslujuus pituus- ja poikittaissaumoissa vähintään 500 N/50 mm EN 12317-1
Irrotuskestävyys

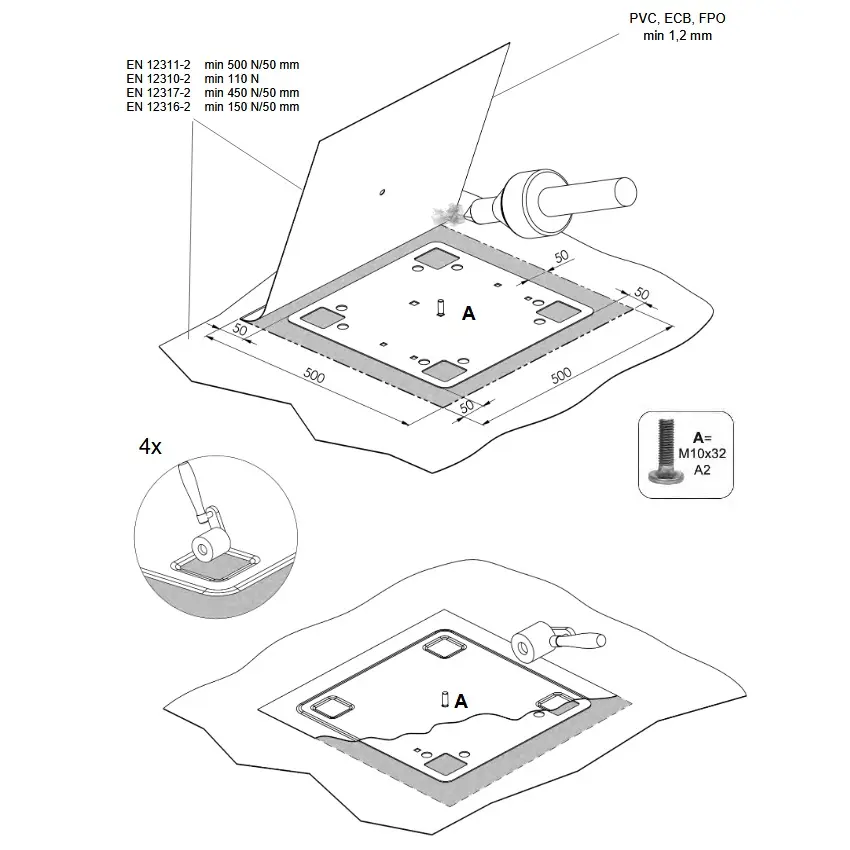

Kiinnityslevy kattokalvon alle

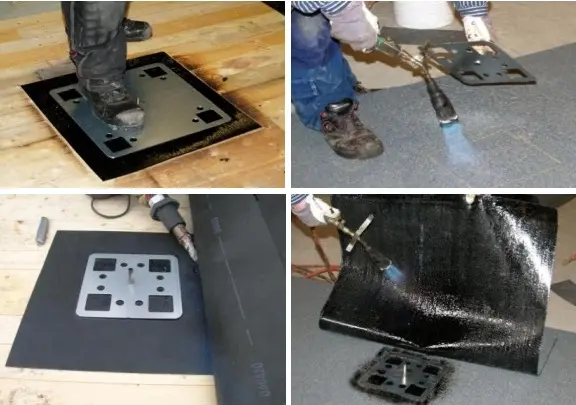

1. Leikkaa kattokalvosta pala, jonka koko on 500 x 500 mm. (Katon uusinnassa kiinnityslevy voidaan hitsata vanhan ja uuden kattokalvon väliin. Tällöin ei tarvita erillistä 500 x 500 mm:n kattokalvon palaa).
2. Aseta ruuvi levyn alle sille tarkoitettuun reikään ja hitsaa asennuslevy leikatun kattokalvon palan keskelle.
3. Aseta suojaholkki ruuvin päälle.
4. Tee reikä ruuvia varten päällimmäiseen kattokalvoon.
5. Hitsaa kattokalvo koko asennuslevyn alueelle.
6. Tarkista, että saumat kiinnityskohdissa ovat täydelliset.
7. Poista ruuvin suojaholkki.

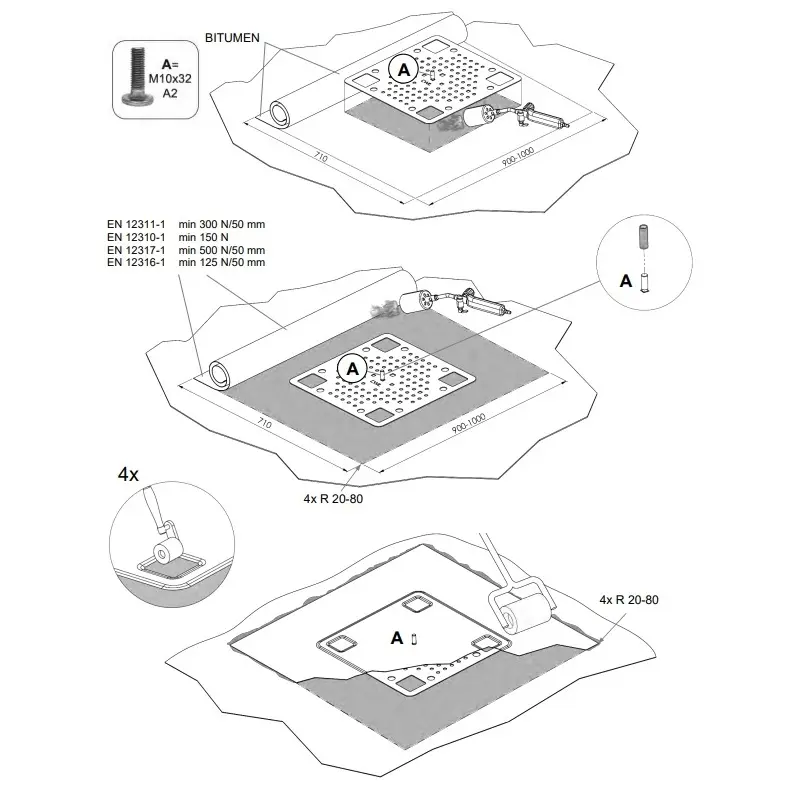

Kiinnityslevy kattokalvon päälle
1. Aseta ruuvi levyn alle sille tarkoitettuun reikään ja hitsaa asennuslevy valittuun kohtaan.
2. Leikkaa kattokalvosta pala, jonka koko on 800 x 1200 mm, 880 x 1100 mm tai 1000 x 1000 mm.
3. Aseta suojaholkki ruuvin päälle.
4. Tee reikä ruuvia varten leikattuun kattokalvon palaan.
5. Hitsaa kattokalvo koko asennuslevyn alueelle.
6. Tarkista, että saumat kiinnityskohdissa ovat täydelliset.
7. Poista ruuvin suojaholkki.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniset tiedot
| Tyyppi | CWL-tuki |
| Säätö | Ei |
| Teräsluokka | H17 |
