Kozza KE 100 – U-profiili kokolasisille kaidejärjestelmille 5000 mm musta, kiinnitys ylhäältä
tuote ei saatavilla
lisää toivelistalle
Kuvaus

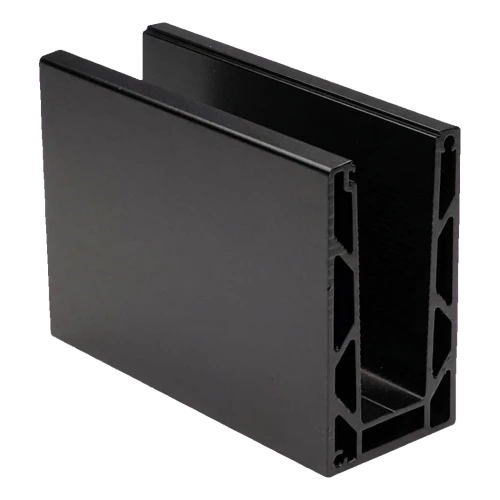

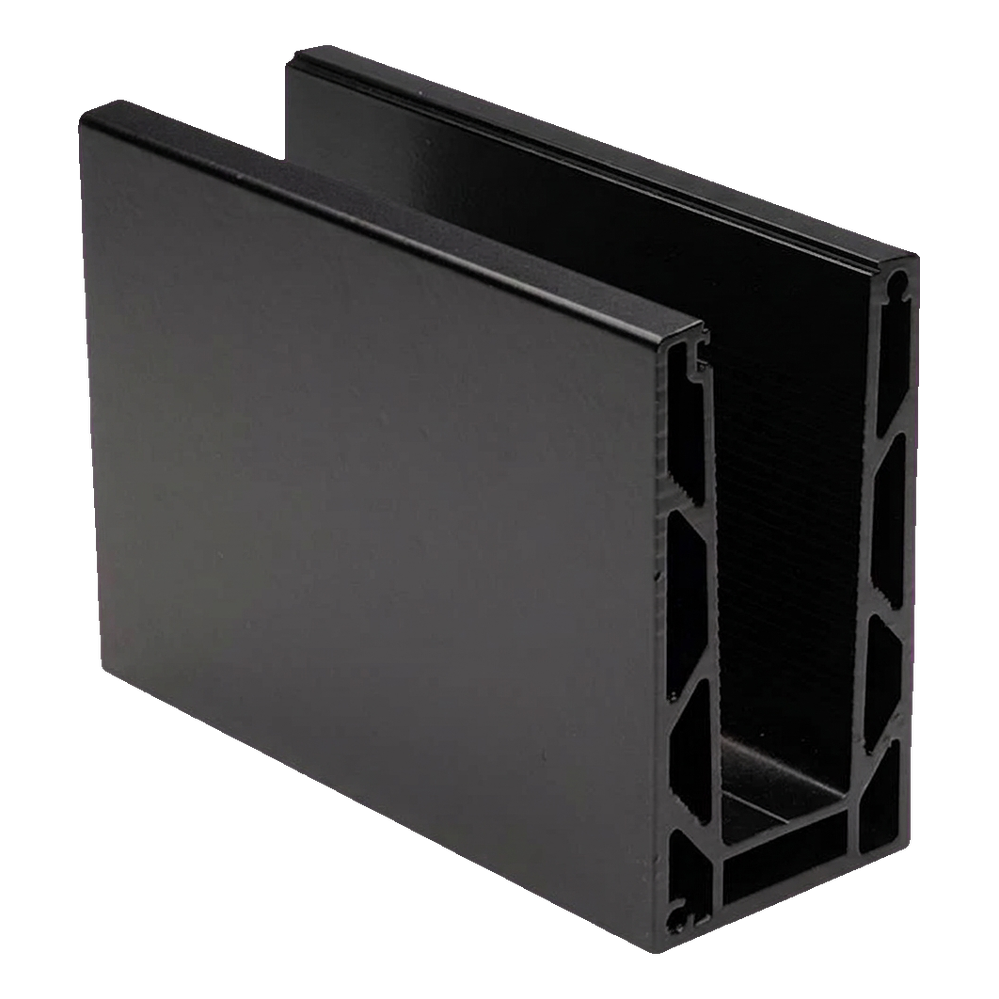

Kozza KE 100 – U-profiili kokolasisille kaidejärjestelmille 5000 mm musta
U-muotoinen kammioprofiili kokolasisille kaidejärjestelmille Kozza KE 100 -sarjasta on arkkitehtien vaatimusten mukaan suunniteltu ratkaisu ammattimaisiin kohteisiin – asuintiloista kaupallisiin kohteisiin, kuten hotelleihin ja ostoskeskuksiin. Asennetaan ylhäältä (tasajärjestelmä), ja se mahdollistaa esteettisen ja turvallisen karkaistun lasin kiinnityksen, kun lasin paksuus on 12–21,52 mm, ilman näkyviä kiinnitysosia.
5000 mm pitkä profiili toimitetaan tehtaalla valmistetuilla 17 asennusreiällä (Ø 12 mm, upotus Ø 29 mm), jotka on sijoitettu 300 mm välein – tämä nopeuttaa merkittävästi asennusta työmaalla. Musta jauhemaalattu pinta antaa kaiteelle modernin, minimalistisen ilmeen ja sopii täydellisesti yhteen tummien ikkunakehysten ja sisustuselementtien kanssa.

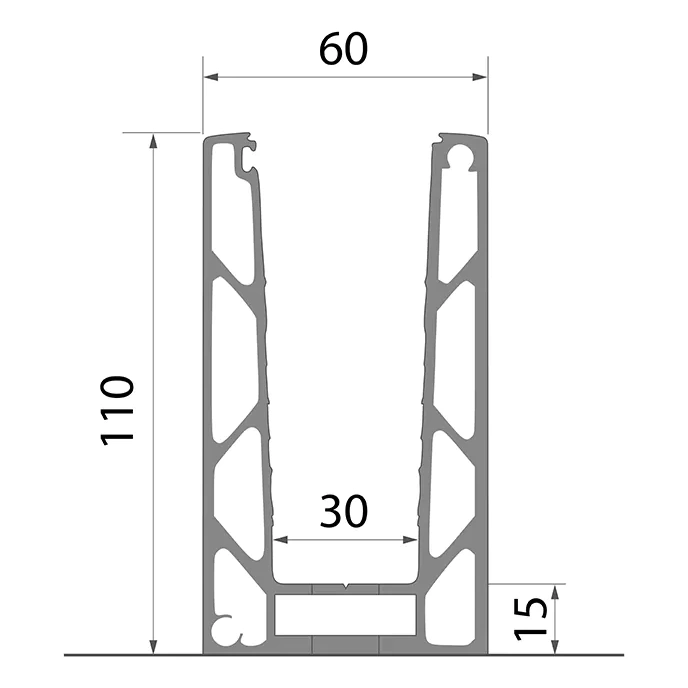

Profiilin tekniset tiedot
- Sarja: KE 100
- Profiilin pituus: 5000 mm
- Ulkoleveys: 60 mm
- Korkeus: 110 mm
- Sisäkanavan leveys: 30 mm
- Pohjan korkeus: 15 mm
- Lasin paksuusalue: 12–21,52 mm
- Lasin enimmäiskorkeus: 120 cm
- Asennusjärjestelmä: tasainen, kiinnitys ylhäältä
- Materiaali: alumiini EN AW 6063
- Väri: musta (jauhemaalattu)
- Paino: 23 kg
- EAN: 5903313208277

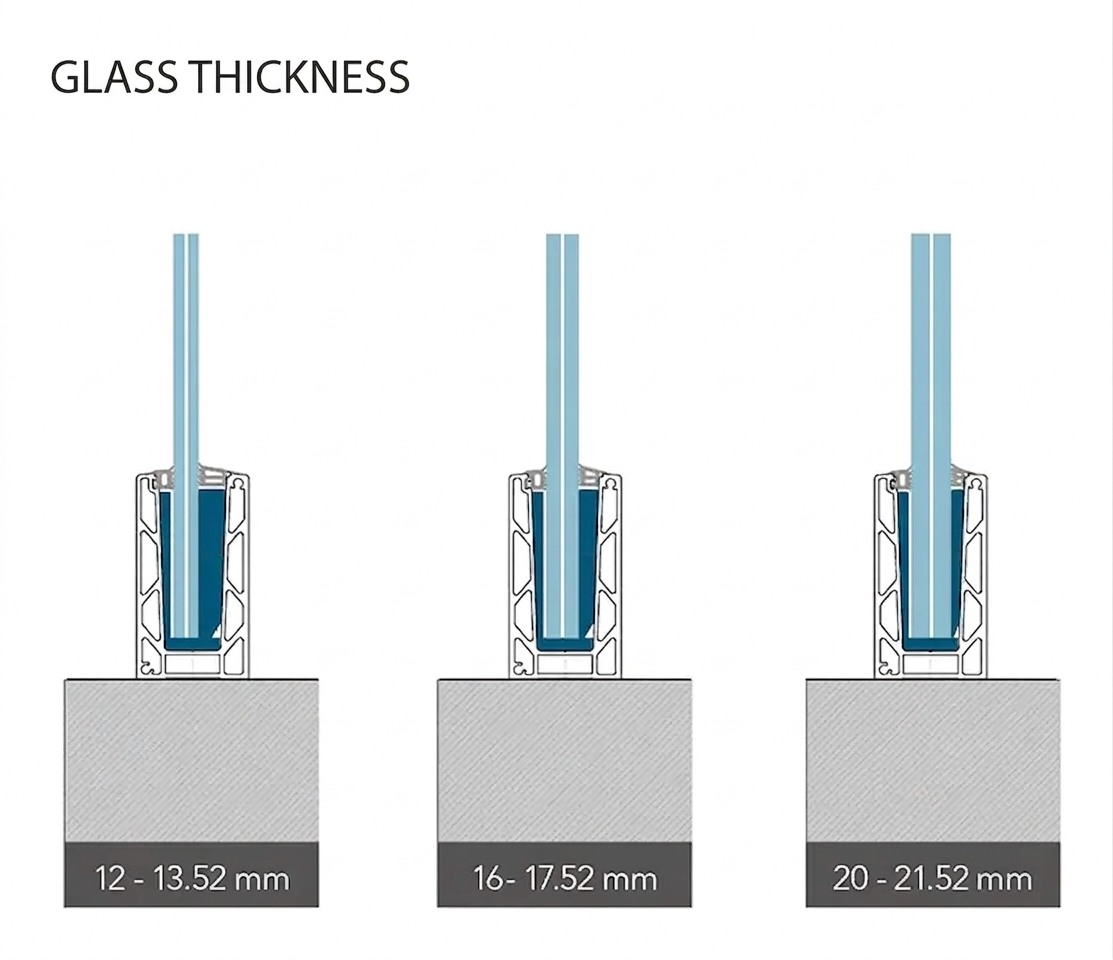

Yhteensopivuus lasin paksuuksien kanssa
KE 100 -profiili sopii kolmelle lasilevyn paksuusalueelle, joten ratkaisun voi sovittaa projektin vaatimuksiin ja voimassa oleviin turvallisuusmääräyksiin:
- Lasi 12–13,52 mm — tavalliset karkaistut ja laminoidut VSG-lasilevyt
- Lasi 16–17,52 mm — laminoidut lasilevyt, joilla on korotettu lujuus
- Lasi 20–21,52 mm — paksut laminoidut lasilevyt suurten kuormitusten käyttökohteisiin

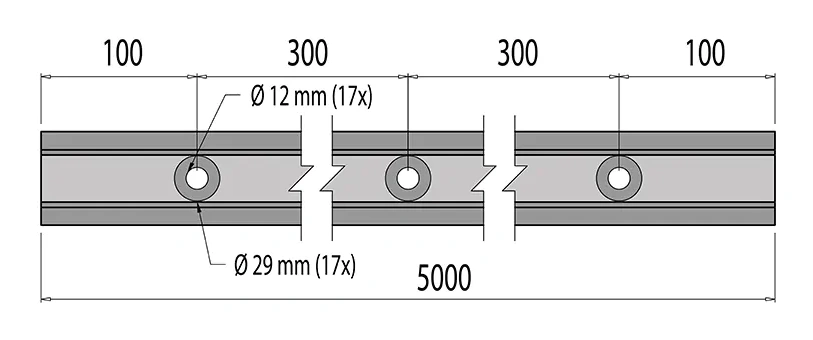

Asennusreikien mitat ja sijoittelu
Profiilissa on 17 läpireikää, joiden halkaisija on Ø 12 mm ja upotukset Ø 29 mm, jotka mahdollistavat ruuvin kannan upottamisen. Reiät on sijoitettu symmetrisesti profiilin akselin suuntaisesti:
- Etäisyys reunasta ensimmäiseen reikään: 100 mm
- Reikien väli: 300 mm
- Etäisyys viimeisestä reiästä reunaan: 100 mm
- Profiilin kokonaispituus: 5000 mm
Ankkurointitapa ja asennus
Profiili asennetaan ylhäältä alustan tasoon (esim. välipohja, attika, parvekkeen reuna). Ankkurointi tehdään ruuveilla tehtaalla valmistettujen upotettujen reikien kautta. Profiilin ulkoneva osa (20 mm pohjan alapuolella) asennetaan valmisteltuun alustaan, mikä takaa vakaan ja kestävän liitoksen.

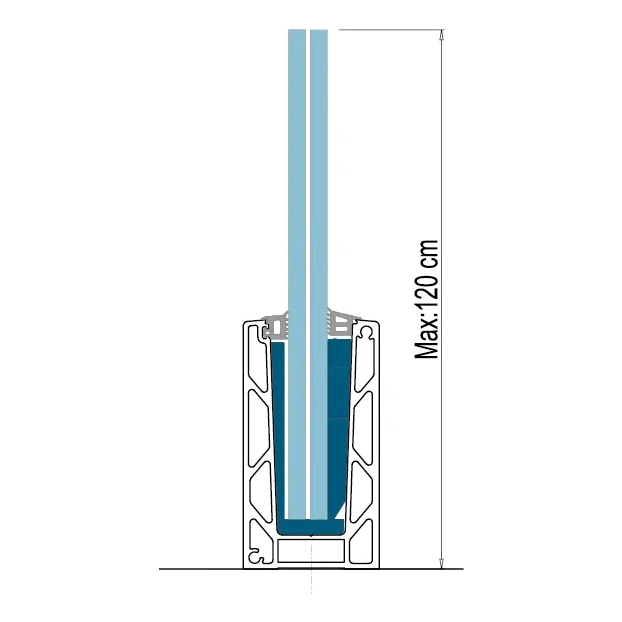

Lasin enimmäiskorkeus
KE 100 -profiilin avulla voidaan asentaa lasilevyjä, joiden enimmäiskorkeus on 120 cm (1,2 m). Tällä korkeudella profiili säilyttää täyden kantavuuden ja vakauden, minkä vahvistavat tuulikuormitus- ja iskukuormitustestien tulokset eri lasinpaksuuksille.
Profiilin lujuusanalyysi

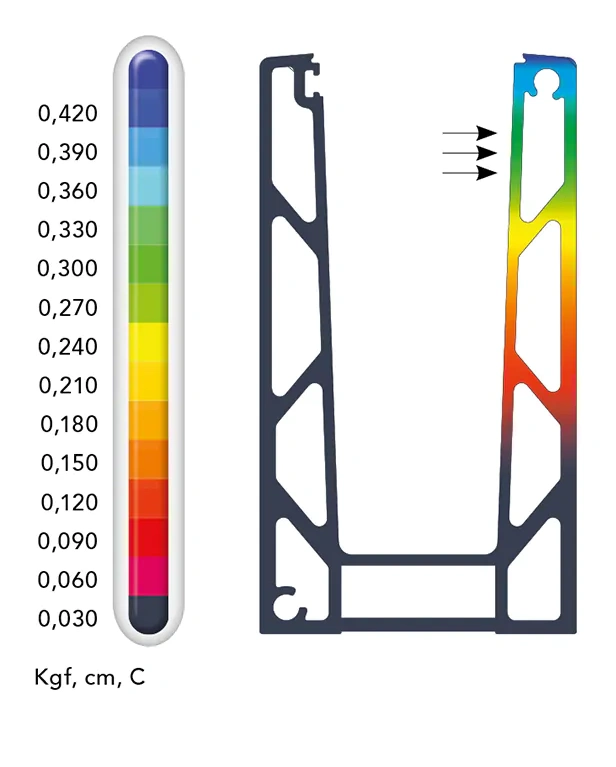

Elementtimenetelmällä (FEM) tehdyn siirtymäanalyysin tulokset vahvistavat rakenteen korkean jäykkyyden. Simulaatio tehtiin profiilille, jonka pohjan pituus on 1 m, vaakakuormituksella alle 500 kg (5000 N) pohjasta profiilin korkeimpaan kohtaan. Suurin siirtymä profiilin yläreunassa pysyy sallituissa rajoissa (arvoasteikko 0,030–0,420 Kgf, cm, C), mikä takaa kaiteen käyttöturvallisuuden.
Suurimmat tuuli- ja iskukuormitukset – KE-sarja
KE-sarjan suurimmat tuuli- ja iskukuormitukset
| KE-sarja | Lasi 12–13,52 mm | Lasi 16–17,52 mm | Lasi 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lasin korkeus 1,0 m | Lasin korkeus 1,2 m | Lasin korkeus 1,0 m | Lasin korkeus 1,2 m | Lasin korkeus 1,0 m | Lasin korkeus 1,2 m | |||||||
| Maks. tuuli (kN/m²) | Maks. isku (kN/m) | Maks. tuuli (kN/m²) | Maks. isku (kN/m) | Maks. tuuli (kN/m²) | Maks. isku (kN/m) | Maks. tuuli (kN/m²) | Maks. isku (kN/m) | Maks. tuuli (kN/m²) | Maks. isku (kN/m) | Maks. tuuli (kN/m²) | Maks. isku (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Yllä olevat arvot koskevat profiileja KE 100, KE 105 ja KE 120, kun lasin korkeus on 1,0 m ja 1,2 m. KE 100 -profiili saavuttaa lasilla 16–17,52 mm ja korkeudella 1,0 m enimmäistuulikuormaksi 3,0 kN/m² ja iskukuormaksi 1,50 kN/m, mikä tekee siitä sopivan ratkaisun myös vaativiin kohteisiin.
GLASSMOVE-kiinnitysjärjestelmä — asennusohje
KE 100 -profiilissa käytetään GLASSMOVE-kiinnitysjärjestelmää, joka mahdollistaa lasilevyn tarkan asennuksen ja säädön ilman erikoistyökaluja. Alla oleva ohje esittää koko asennusprosessin 12 vaiheessa — alustan valmistelusta ja profiilin ankkuroinnista tiivisteiden ja säätökiilojen asennukseen sekä lasin asettamiseen ja profiilin sulkemiseen peiteprofiililla.
KE 100 -profiilin asennusohje – vaiheet 1–6
KE 100 -profiilin asennusohje – vaiheet 7–9
KE 100 -profiilin asennusohje – vaiheet 10–12
Edut asennusyrityksille
- Tehtaalla poratut reiät — 17 uppokantaista reikää valmiina asennukseen, ilman lisätyöstöä työmaalla
- Monipuolinen lasialue — 12–21,52 mm paksujen lasien käyttö mahdollistaa erilaisten hankkeiden toteuttamisen yhdellä profiililla
- GLASSMOVE-järjestelmä — nopea asennus ja lasin säätö ilman erikoislaitteita
- Todennettu lujuus — FEM-analyysi ja kuormitustaulukot helpottavat suunnittelua ja ratkaisun valintaa normivaatimusten mukaisesti
- Pituus 5 m — vähemmän liitoksia pidemmillä osuuksilla, nopeampi asennus ja parempi lopputulos
- Alumiiniseos EN AW 6063 — erinomainen korroosion- ja sääolosuhteiden kestävyys, ihanteellinen ulko- ja sisäkäyttöön
Tekniset tiedot
| Lisävarustetyyppi | U-profiili |
| Materiaali | Alumiini |
Turvallisuus
Kaikki arvostelut (positiiviset ja negatiiviset) näytetään alustan numerorajoituksen mukaisesti. Varmistamme, että ne ovat peräisin asiakkailta, jotka ovat ostaneet tuotteen. Katso lisää kommenttikäytännöt -sivultamme.
