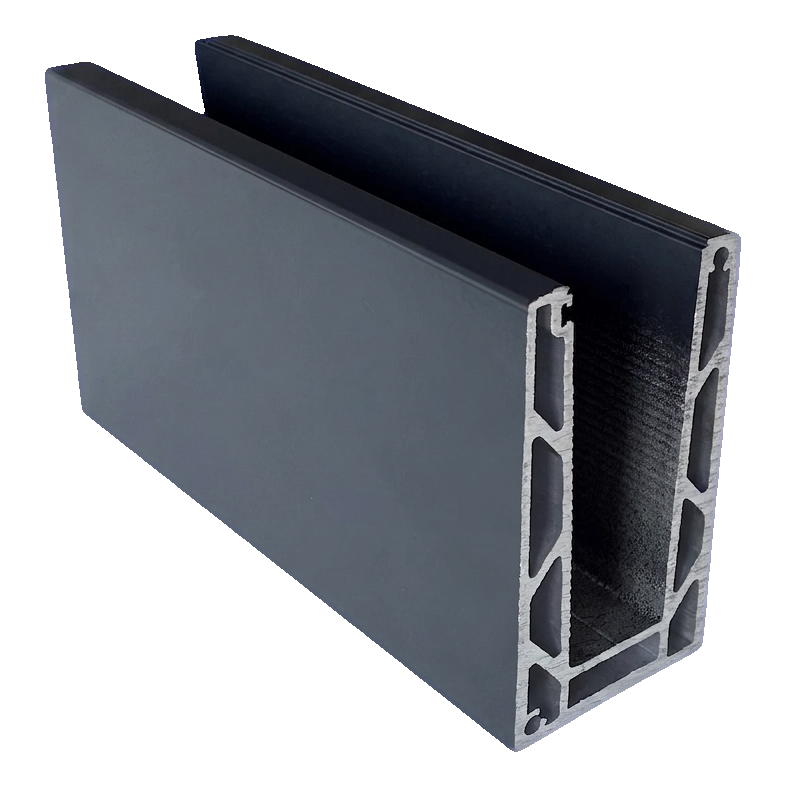

Kozza KE 100 – U-profiili kokonaan lasitetuille kaidevaihtoehdoille 5000 mm tumman harmaa
tuote ei saatavilla
lisää toivelistalle
Kuvaus

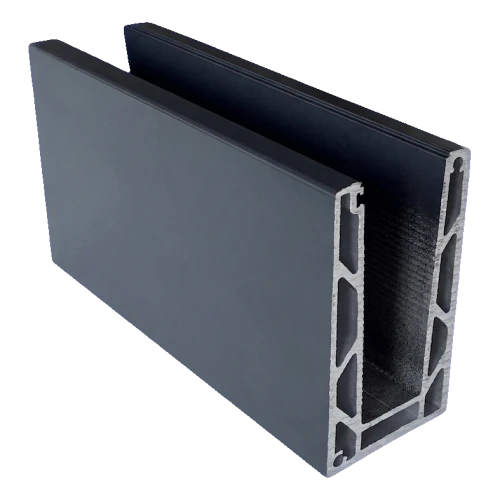

Kozza KE 100 – U-profiili kokonaan lasitetuille kaidevaihtoehdoille 5000 mm tumman harmaa
Kammiorakenteinen U-profiili Kozza KE 100 -sarjasta on ammattimainen ratkaisu kokonaan lasitettujen kaiteiden asennukseen ylhäältä kiinnitettynä. Laadukkaasta EN AW 6063 -alumiinista valmistettu profiili takaa lasin vakaan ja turvallisen kiinnityksen, kun lasin paksuus on 12–21,52 mm, eikä erillisiä peiteprofiileja tarvita. Arkkitehtien ja urakoitsijoiden kanssa kehitetty matala järjestelmä yhdistää minimalistisen viimeistelyn estetiikan ja korkean kuormituskestävyyden.
Tummanharmaa profiili sopii täydellisesti moderniin asuin-, hotelli- ja toimistorakentamiseen. GLASSMOVE-järjestelmän ansiosta asennus sujuu nopeasti eikä vaadi erikoistyökaluja, mikä lyhentää työmaan toteutusaikaa merkittävästi.
Tekniset tiedot
- Sarja: Kozza KE 100
- Materiaali: alumiini EN AW 6063
- Järjestelmä: matala, kiinnitys ylhäältä
- Profiilin pituus: 5000 mm
- Profiilin leveys: 60 mm
- Profiilin korkeus: 110 mm
- Sisäisen raon leveys (lasille): 30 mm
- Pohjan korkeus: 15 mm
- Lasin paksuusalue: 12 – 21,52 mm
- Lasin enimmäiskorkeus: 120 cm
- Väri: tummanharmaa (maalattu)
- Paino: 23 kg
- EAN: 5903313208109

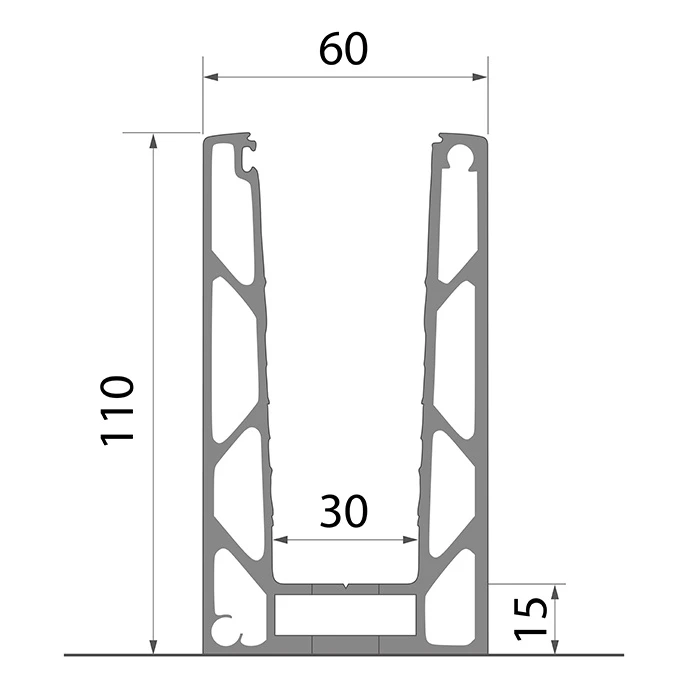

Profiilin mitat ja poikkileikkaus

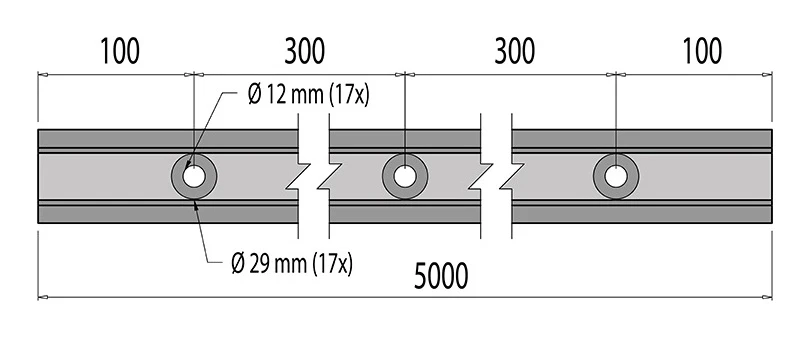

Profiilissa on 17 kiinnitysreikää tasaisesti koko 5000 mm:n pituudella. Läpireikien halkaisija on Ø 12 mm ja upotusten Ø 29 mm. Reikien keskiöväli on 300 mm, ja etäisyys profiilin reunasta ensimmäisen ja viimeisen reiän keskiöön on 100 mm.
Yhteensopivuus lasin paksuuksien kanssa
KE 100 -profiili sopii kolmelle lasin paksuusalueelle, mikä tekee siitä monipuolisen:
- 12 – 13,52 mm — yksikerroksinen karkaistu lasi tai laminoitu lasi
- 16 – 17,52 mm — turvalaminoitu lasi
- 20 – 21,52 mm — laminoitu lasi, jolla on korotettu kestävyys
Profiiliin asennettavan lasilevyn suurin sallittu korkeus on 120 cm.
Ankkurointitapa
Profiili asennetaan ylhäältä valmisteltuun alustaan. Ankkurointisyvyys on 20 mm. Ylhäältä tapahtuva kiinnitysjärjestelmä poistaa tarpeen päästä rakenteen sivulta, mikä helpottaa asennusta parvekkeiden, terassien ja portaiden reunoille. Profiili ankkuroidaan ruuveilla 17 tehtaalla valmistetun reiän kautta.
Kuormituksenkesto ja lujuusanalyysi
Profiili, jonka pohjan pituus on 1 m, säilyttää vaakasuuntaisessa kuormituksessa aina 500 kg (5000 N·t) asti korkean jäykkyyden ja minimaaliset siirtymät. Elementtimenetelmällä (FEM) tehty analyysi vahvistaa, että suurimmat tuulikuormituksen aiheuttamat siirtymäarvot ovat välillä 0,030–0,420 Kgf/cm – suurimmat muodonmuutokset esiintyvät profiilin yläosassa (puristusreunan kohdalla), kun taas pohja pysyy käytännössä liikkumattomana.
Suurimmat tuuli- ja törmäyskuormat
Alla olevassa taulukossa on KE-sarjan sallitut kuormitusarvot lasin paksuuden ja korkeuden mukaan:
KE-sarjan suurimmat tuuli- ja törmäyskuormat
| KE-sarja | Lasi 12-13.52 mm | Lasi 16-17.52 mm | Lasi 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lasin korkeus 1.0 m | Lasin korkeus 1.2 m | Lasin korkeus 1.0 m | Lasin korkeus 1.2 m | Lasin korkeus 1.0 m | Lasin korkeus 1.2 m | |||||||
| Maks. tuuli (kN/m²) | Maks. törmäys (kN/m) | Maks. tuuli (kN/m²) | Maks. törmäys (kN/m) | Maks. tuuli (kN/m²) | Maks. törmäys (kN/m) | Maks. tuuli (kN/m²) | Maks. törmäys (kN/m) | Maks. tuuli (kN/m²) | Maks. törmäys (kN/m) | Maks. tuuli (kN/m²) | Maks. törmäys (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
KE 100 -sarjassa, kun lasin paksuus on 16–17,52 mm ja korkeus 1,0 m, profiili kestää tuulikuormaa jopa 3,0 kN/m² ja törmäystä jopa 1,50 kN/m, mikä tekee siitä KE-valikoiman kestävimmän vaihtoehdon.
Asennus vaihe vaiheelta — GLASSMOVE-järjestelmä
GLASSMOVE-kiinnitysjärjestelmä mahdollistaa lasikaiteen nopean ja tarkan asennuksen 12 vaiheessa — alustan valmistelusta, profiilin ankkuroinnista, tiivisteiden ja lasin asettamisesta aina säätöön ja suojalistalla sulkemiseen. Alla olevat kuvat esittävät asennuksen seuraavat vaiheet:
KE 100 -profiilin asennusohje – vaiheet 1-6:
KE 100 -profiilin asennusohje – vaiheet 7–9:
KE 100 -profiilin asennusohje – vaiheet 10-12:
Käyttökohteet
- Kokolasikaiteet parvekkeilla ja terasseilla
- Kaiteet portaikkojen ja parvien vieressä
- Lasitukset kaupallisissa kohteissa — hotelleissa, toimistorakennuksissa, kauppakeskuksissa
- Lasiaidat ja sisätilojen väliseinät
Profiili on täysin yhteensopiva Kozza-merkin KE 100 -sarjan lisävarusteiden kanssa — säätökiilojen, tiivisteiden ja peitelistojen kanssa.
