Kozza KE 105 – alumiiniprofiili L-mallinen kokolasisille kaiteille 5000 mm musta
tuote ei saatavilla
lisää toivelistalle
Kuvaus

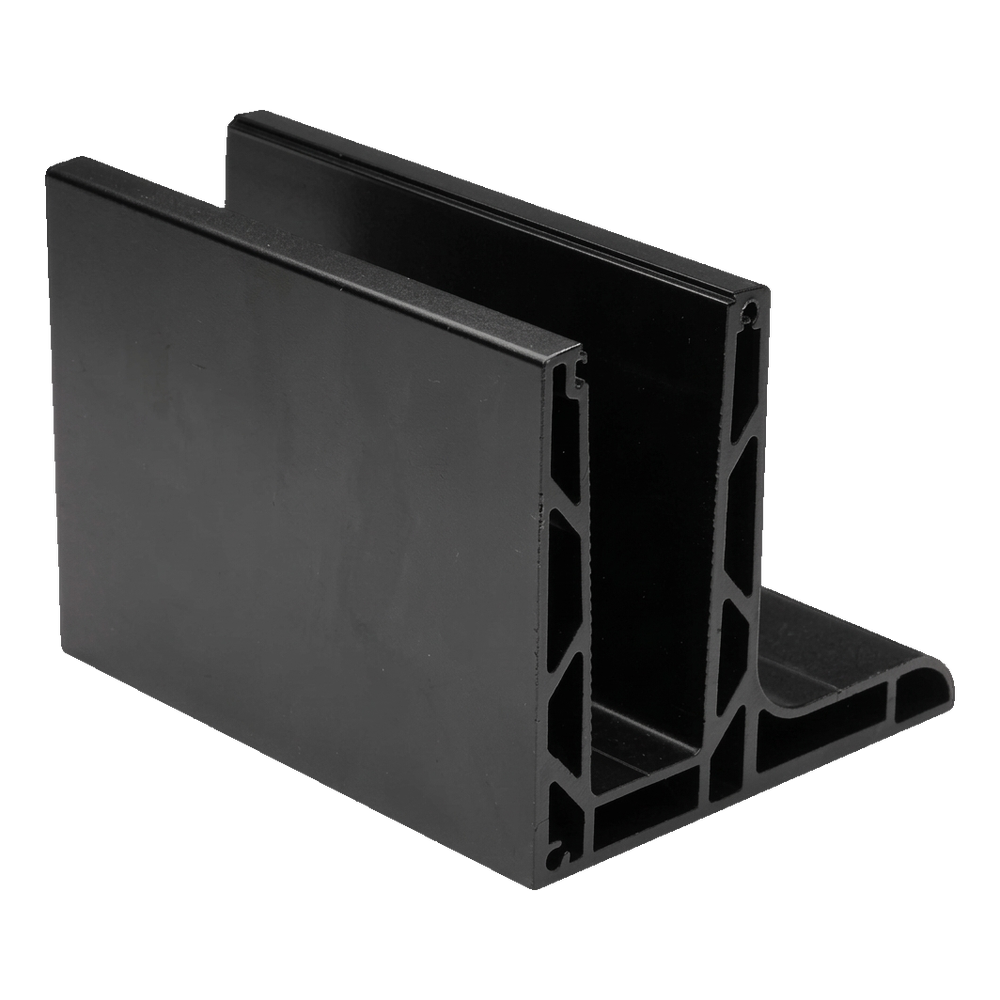

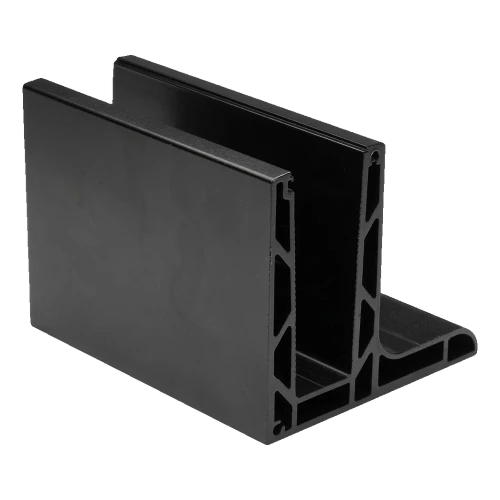

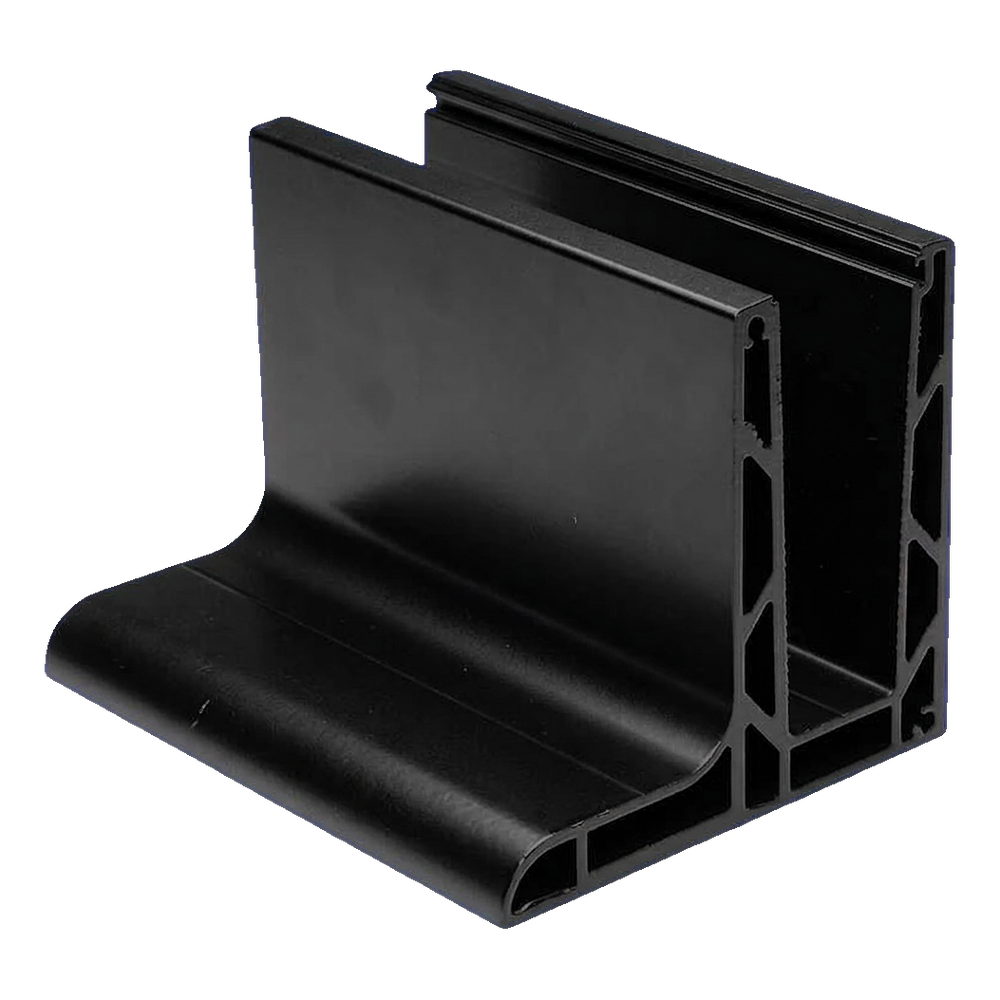

Kozza KE 105 – alumiiniprofiili L-mallinen kokolasisille kaiteille 5000 mm musta
L-mallinen kammioprofiili Kozza KE 105 -sarjasta on ammattimainen ratkaisu kokolasisten kaiteiden asennukseen, tarkoitettu pitkittäiseen kiinnitykseen ylhäältä. Tasainen järjestelmä sopii erinomaisesti nykyaikaiseen arkkitehtuuriin – profiili toimii sekä asuinkohteissa että kaupallisissa tiloissa: hotelleissa, kauppakeskuksissa ja toimistorakennuksissa.
Keskeiset edut asentajalle
- Laaja lasin paksuusalue — profiiliin sopivat lasilevyt, joiden paksuus on 12–21,52 mm, joten eri profiilivaihtoehtojen varastointi ei ole tarpeen
- Pitkittäinen kiinnitys ylhäältä — nopea ja helppo asennus, ihanteellinen valmiille lattioille ja valmiille holveille
- Tasainen järjestelmä — minimalistinen ulkonäkö ilman ulkonevia osia, nykyisten arkkitehtuuritrendien mukainen
- Valmiit asennusreiät — 17 reikää 300 mm välein upotuksella mahdollistavat välittömän ankkuroinnin ilman lisäporausta
- Musta väri — tyylikäs anodisoitu pinta, joka sopii tummiin kehyksiin ja moderneihin sisätiloihin

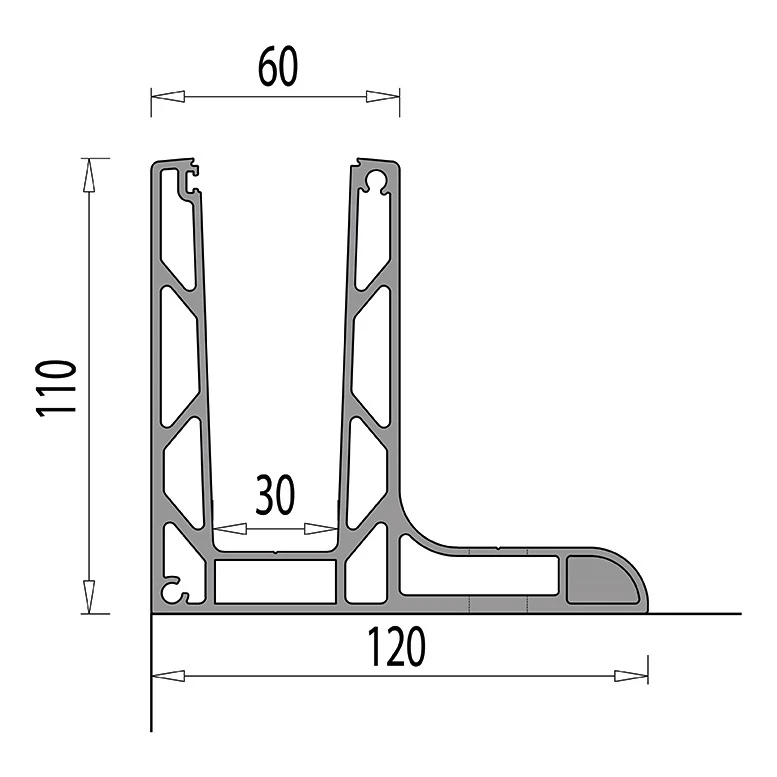

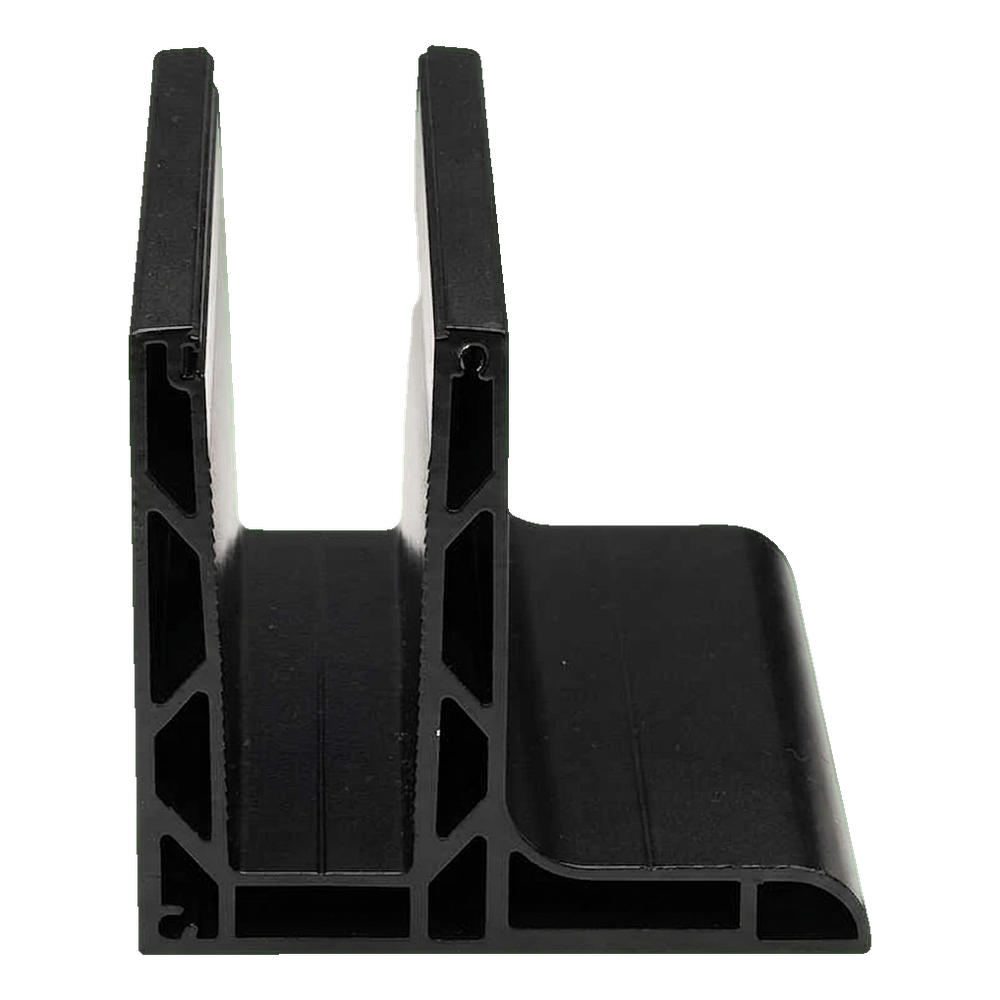

Profiilin mitat ja parametrit
- Profiilin pituus: 5000 mm
- Korkeus (H): 110 mm
- Pohjan leveys (W): 120 mm
- Yläosan leveys – lasiurka: 60 mm
- Lasiurkan pohjan sisäleveys: 30 mm
- Lasin paksuusalue: 12–21,52 mm
- Materiaali: alumiini EN AW 6063
- Järjestelmä: tasainen
- Kiinnitys: pitkittäinen ylhäältä
- Väri: musta
- Paino: 30 kg

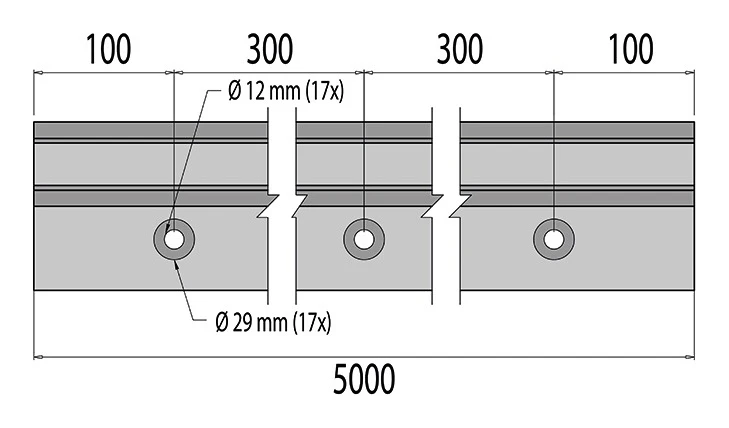

Asennusreikien sijoittelu
- Reikien määrä: 17 kpl
- Läpimenevän reiän halkaisija: Ø 12 mm
- Upotuksen halkaisija: Ø 29 mm
- Reikien keskiöväli: 300 mm
- Ensimmäisen/viimeisen reiän etäisyys reunasta: 100 mm
Yhteensopivuus lasin kanssa

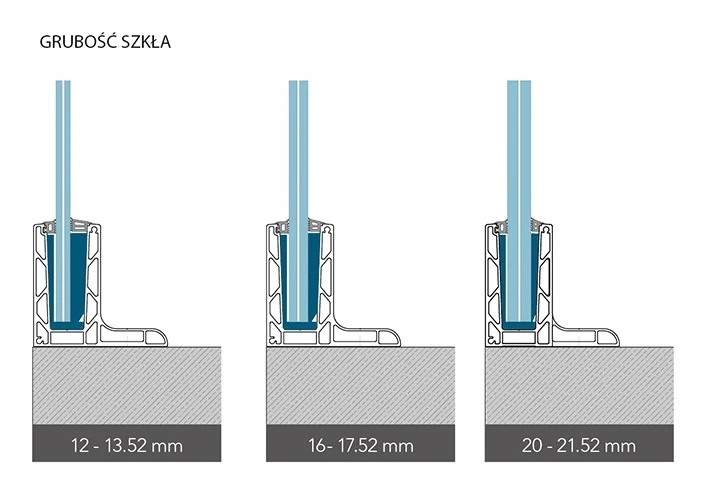

KE 105 -profiili soveltuu kolmelle karkaistun ja laminoidun lasin paksuusalueelle. GLASSMOVE-kiinnitysjärjestelmän ansiosta profiilin sisällä olevat tiivisteet mukautuvat lasilevyn paksuuteen ja takaavat vakaan ja turvallisen asennuksen:
- Lasi 12–13,52 mm
- Lasi 16–17,52 mm
- Lasi 20–21,52 mm
Ankkurointitapa

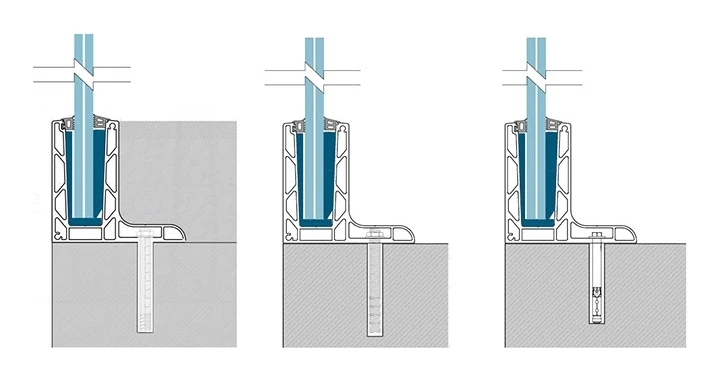

Profiili voidaan ankkuroida mekaanisesti alustaan ankkureilla — yllä olevissa piirustuksissa on esitetty kolme tyypillistä asennusvaihtoehtoa lattiavalun paksuuden ja alustan tyypin mukaan. Asennusreikien upotukset (Ø 29 mm) mahdollistavat ruuvin kannan piilottamisen profiilin pinnan alapuolelle.
Kestävyys ja siirtymäanalyysi

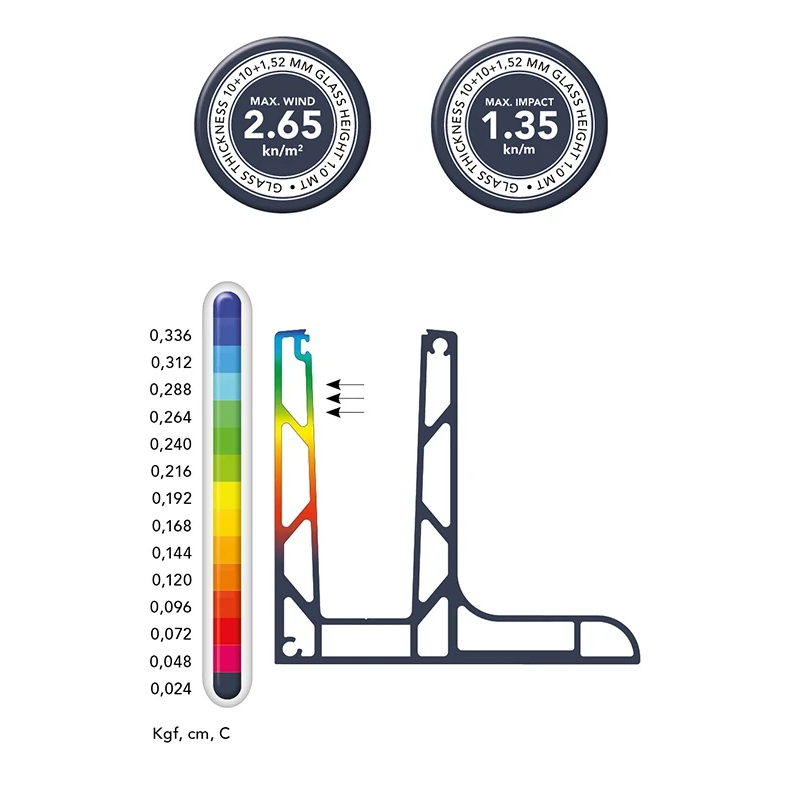

Profiilille on tehty elementtimenetelmäanalyysi (FEM). Siirtymätulokset on annettu profiilille, jonka alustan pituus on 1,0 m, vaakasuuntaisella kuormituksella alle 500 kg (5000 N), mitattuna alustasta profiilin ylimpään pisteeseen. Lasille, jonka paksuus on 10+10+1,52 mm ja korkeus 1,0 m, saatiin:
- Maksimituulikuorma: 2,65 kN/m²
- Maksimi-iskukuorma: 1,35 kN/m
KE-sarjan kestävyystaulukko
Alla olevassa taulukossa on esitetty KE-sarjan kolmen mallin suurimmat tuuli- ja iskukuormat lasilevyn paksuuden ja korkeuden mukaan:
KE-sarjan lujuusparametrien taulukko
| KE-sarja | Lasi 12–13,52 mm | Lasi 16–17,52 mm | Lasi 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lasin korkeus 1,0 m | Lasin korkeus 1,2 m | Lasin korkeus 1,0 m | Lasin korkeus 1,2 m | Lasin korkeus 1,0 m | Lasin korkeus 1,2 m | |||||||
| Maks. tuulikuorma (kN/m²) | Maks. iskukuorma (kN/m) | Maks. tuulikuorma (kN/m²) | Maks. iskukuorma (kN/m) | Maks. tuulikuorma (kN/m²) | Maks. iskukuorma (kN/m) | Maks. tuulikuorma (kN/m²) | Maks. iskukuorma (kN/m) | Maks. tuulikuorma (kN/m²) | Maks. iskukuorma (kN/m) | Maks. tuulikuorma (kN/m²) | Maks. iskukuorma (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Asennusohje – KE 105 -sarja
Asennus tapahtuu kolmessa vaiheessa. Ensimmäisessä vaiheessa (vaiheet 1–6) profiili ankkuroidaan alustaan, tiivisteet asennetaan paikoilleen ja lasilevy työnnetään profiiliin. Toisessa vaiheessa (vaiheet 7–9) asennetaan puristuskiilat ja varmistuslista. Kolmannessa vaiheessa (vaiheet 10–12) kiinnitysosat kiristetään ja profiilin viimeistelysuojus asennetaan paikoilleen.
KE 105 -sarjan L-mallinen kammioprofiili on suunniteltu ja valmistettu arkkitehtien suositusten ja vaatimusten mukaisesti. GLASSMOVE-järjestelmän ja optimoidun kammiorakenteen ansiosta se on jäykkä mutta kevyt ja samalla yksinkertaistaa asennusta – mikä lyhentää asennusaikaa ja alentaa työmaan työkustannuksia.
Tekniset tiedot
| Lisävarustetyyppi | U-profiili |
| Materiaali | Alumiini |
Turvallisuus
Kaikki arvostelut (positiiviset ja negatiiviset) näytetään alustan numerorajoituksen mukaisesti. Varmistamme, että ne ovat peräisin asiakkailta, jotka ovat ostaneet tuotteen. Katso lisää kommenttikäytännöt -sivultamme.
