Kozza KE 105 – alumiiniprofiili L-tyyppiä kokolasisille kaiteille 5000 mm
tuote ei saatavilla
lisää toivelistalle
Kuvaus
Kozza KE 105 – alumiiniprofiili L-tyyppiä kokolasisille kaiteille 5000 mm, pitkittäiskiinnitys ylhäältä

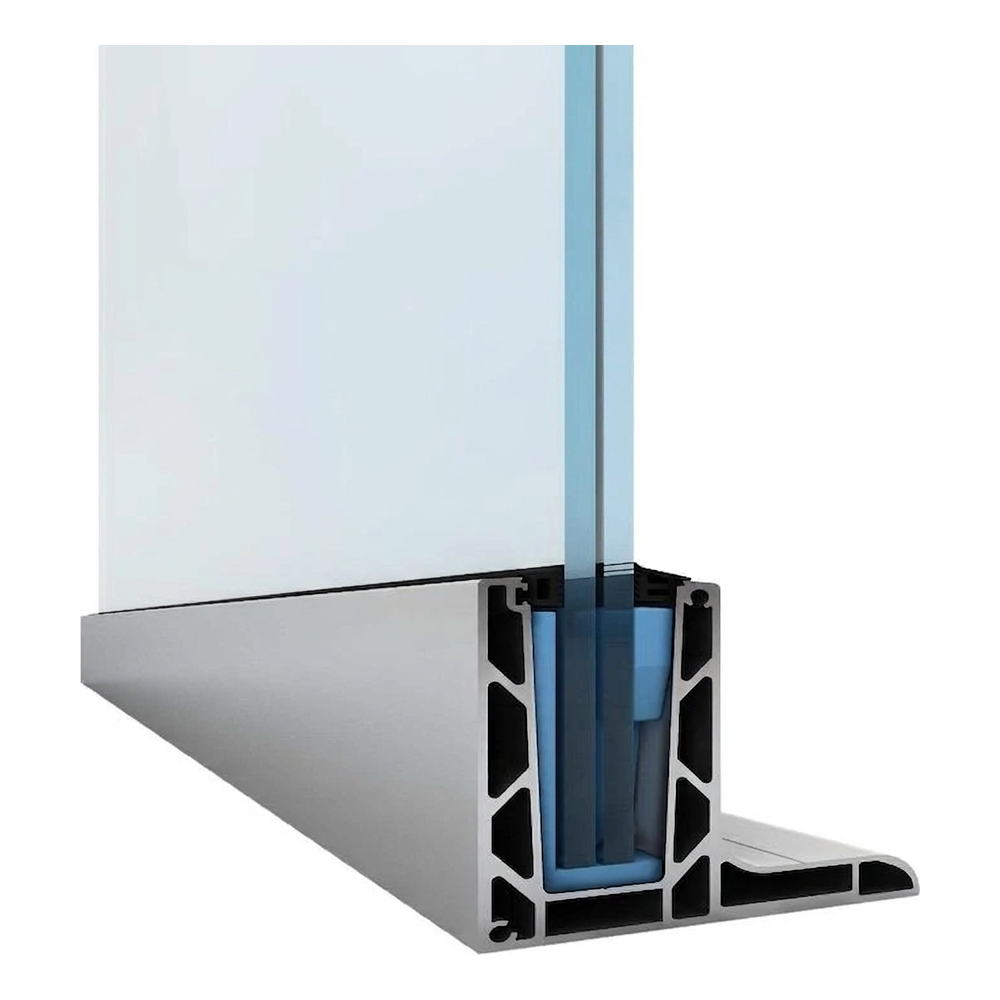

Kozza KE 105 on onteloinen L-tyypin alumiiniprofiili, joka on tarkoitettu kokolasisten kaiteiden rakentamiseen. Se on kehitetty arkkitehtien vaatimusten mukaisesti ja soveltuu yhtä hyvin asuintiloihin kuin suuriin kaupallisiin kohteisiin, kuten hotelleihin, kauppakeskuksiin tai toimistorakennuksiin. Pitkittäiskiinnityksen ylhäältä ansiosta profiili asennetaan suoraan laatan tai kaiteen reunaan, jolloin lasin kiinnityslinjasta tulee minimalistinen ja lähes näkymätön.
Tasainen järjestelmä yhdistettynä mattaan anodisointiin takaa modernin, hillityn ulkonäön – profiili ei hallitse visuaalisesti, vaan lasilevystä tulee kaiteen pääelementti. Monipuolinen lasin paksuusalue 12–21,52 mm mahdollistaa lasipaneelien joustavan valinnan jokaisen kohteen staattisten ja suunnittelullisten vaatimusten mukaan.

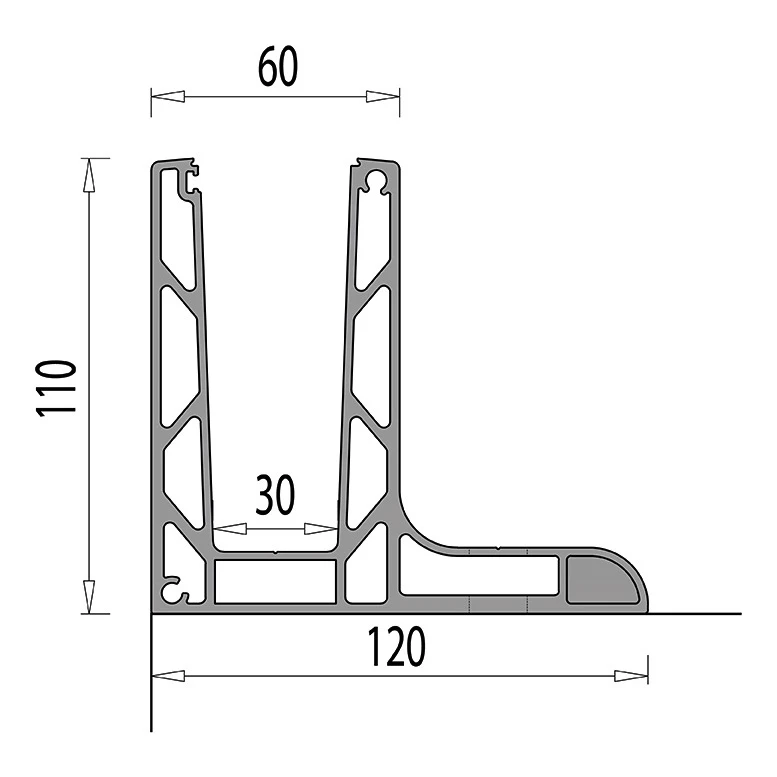

Profiilin tekniset tiedot
- Profiilin pituus: 5000 mm
- Profiilin korkeus: 110 mm
- Pohjan leveys: 120 mm
- Lasiuran yläosan leveys: 60 mm
- Uran sisäleveys: 30 mm
- Lasin paksuusalue: 12–21,52 mm
- Kiinnitys: pitkittäinen ylhäältä
- Järjestelmä: tasainen
- Materiaali: alumiiniseos EN AW 6063
- Pintakäsittely: matta anodisointi
- Paino: 30 kg
- EAN: 5903313202466
Asennusreiät
Profiilissa on 17 asennusreikää koko pituudella. Läpireiän halkaisija on Ø 12 mm ja upotuksen Ø 29 mm. Reikien keskiöväli on 300 mm, ja reunaetäisyys on 100 mm profiilin kummastakin päästä. Tällainen sijoittelu takaa kuormituksen tasaisen jakautumisen ja nopean asennuksen mekaanisilla tai kemiallisilla ankkureilla.

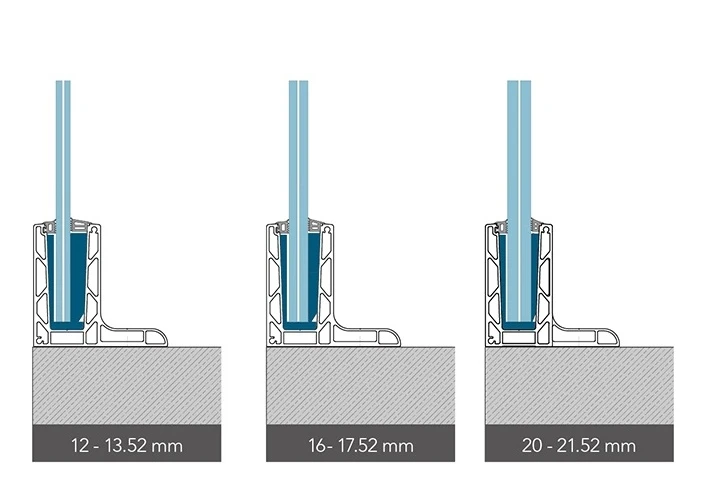

Yhteensopivuus lasin kanssa
Profiili KE 105 toimii kolmella lasin paksuusalueella, mikä mahdollistaa sovittamisen erilaisiin staattisiin ja suunnittelullisiin vaatimuksiin:
- Lasi 12–13,52 mm – tavalliset karkaistut ja laminoidut paneelit
- Lasi 16–17,52 mm — laminoitu turvalasi (esim. 2×8 mm + PVB-kalvo)
- Lasi 20–21,52 mm — paksut laminoidut lasit korkeampiin lujuusvaatimuksiin (esim. 2×10 mm + PVB-kalvo)
Ankkurointitavat
Kozza KE 105 -järjestelmä tarjoaa joustavuutta ankkurointitavan valinnassa. Alustasta ja rakenteellisista vaatimuksista riippuen profiili voidaan kiinnittää eri ankkurityypeillä — mekaanisilla tai kemiallisilla. Kuvassa on kolme profiilin asennusvaihtoehtoa betoniin, joiden avulla asentaja voi valita kullekin rakennetyypille sopivimman ratkaisun.

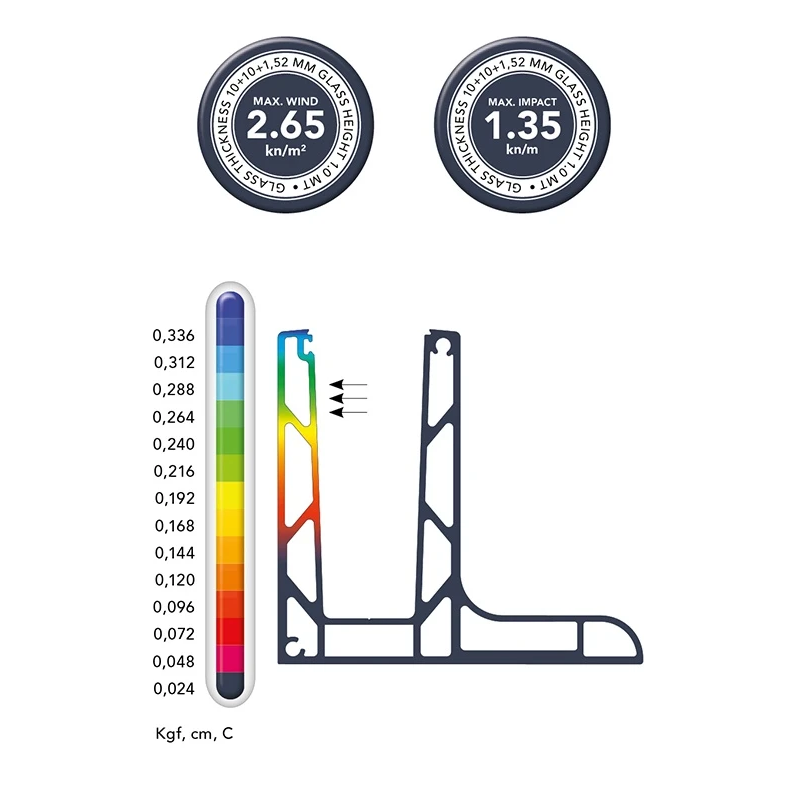

Kuormituskestävyys — testitulokset
KE 105 -profiili laminoidulla lasilla 10+10+1,52 mm, korkeus 1,0 m, kestää enimmillään 2,65 kN/m² tuulikuorman ja enimmillään 1,35 kN/m törmäyskuorman. Numeerinen analyysi (FEM) vahvistaa, että siirtymät ovat minimaalisia jopa äärimmäisillä vaakakuormilla, jotka ovat alle 500 kg (5000 N) profiilin pohjan pituusmetriä kohti.
KE-sarjan enimmäiskuormat lasin paksuuden ja korkeuden mukaan
KE-sarjan enimmäiskuormat tuulesta ja törmäyksestä
| KE-sarja | Lasi 12-13.52 mm | Lasi 16-17.52 mm | Lasi 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lasin korkeus 1.0 m | Lasin korkeus 1.2 m | Lasin korkeus 1.0 m | Lasin korkeus 1.2 m | Lasin korkeus 1.0 m | Lasin korkeus 1.2 m | |||||||
| Maks. tuulikuorma (kN/m²) | Maks. törmäyskuorma (kN/m) | Maks. tuulikuorma (kN/m²) | Maks. törmäyskuorma (kN/m) | Maks. tuulikuorma (kN/m²) | Maks. törmäyskuorma (kN/m) | Maks. tuulikuorma (kN/m²) | Maks. törmäyskuorma (kN/m) | Maks. tuulikuorma (kN/m²) | Maks. törmäyskuorma (kN/m) | Maks. tuulikuorma (kN/m²) | Maks. törmäyskuorma (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Toteutukset ja käyttökohteet
Kozza KE 105 -profiili sopii erinomaisesti lasikaiteiden asennukseen parvekkeille, terasseille, portaikkoihin ja kattopönttiin. GLASSMOVE-järjestelmä takaa lasilevyjen esteettisen ja turvallisen kiinnityksen ja luo "näkymättömän" kaiteen vaikutelman, joka on nykyään yksi halutuimmista ratkaisuista asuin- ja liikerakentamisessa.
Asennus vaihe vaiheelta
KE 105 -profiilin asennus koostuu kolmesta vaiheesta. Vaiheessa 1 valmistellaan alusta, porataan kiinnitysreiät ja ankkuroidaan perusprofiili, minkä jälkeen asennetaan tiivisteet. Vaiheessa 2 lasi asennetaan profiilin uraan ja varmistetaan välikekiiloilla. Vaiheessa 3 kiristetään puristusruuvit ja asennetaan suojakansi (peitelista), jolloin saadaan valmis, siisti kaide. Asennus ei vaadi hitsausta eikä erikoislaitteita – tavalliset asennustyökalut riittävät.
Tekniset tiedot
| Lisävarustetyyppi | U-profiili |
| Materiaali | Alumiini |
