Kozza KE 120 – U-profiili kokolasikaide 5000 mm, sivukiinnitys
tuote ei saatavilla
lisää toivelistalle
Kuvaus
Kozza KE 120 – U-profiili kokolasikaide 5000 mm, sivukiinnitys

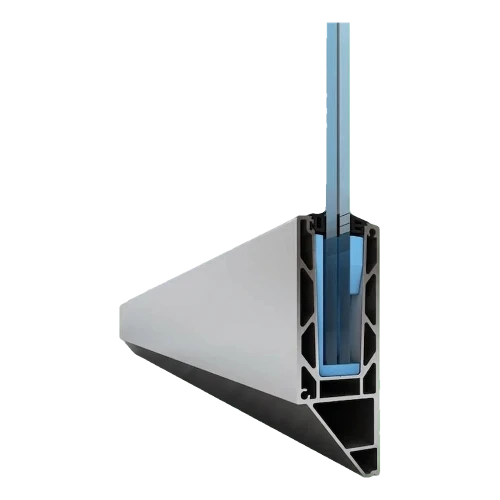

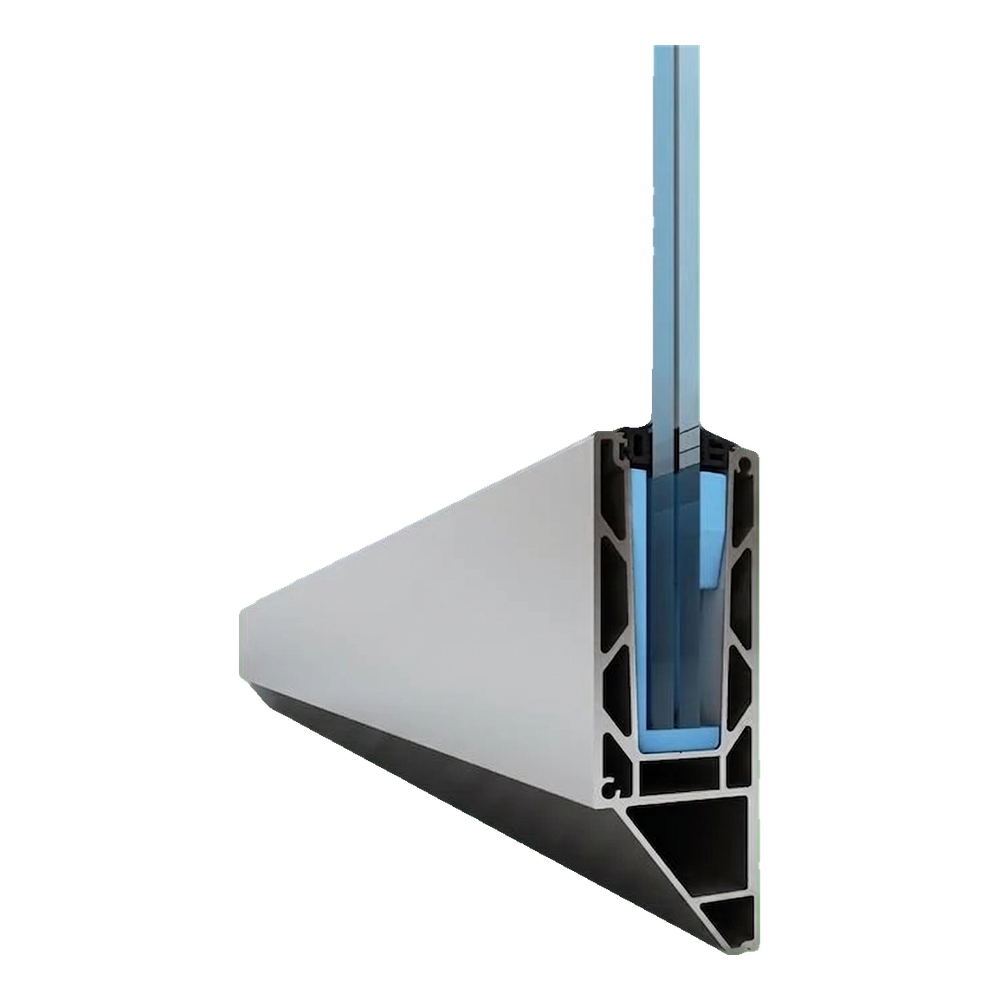

Kozza KE 120 -kammioprofiili U kokolasikaiteisiin on ammattimainen ratkaisu lasilevyjen sivuasennukseen, suunniteltu yhteistyössä arkkitehtien kanssa. Mattaanodisoidun tasojärjestelmän ansiosta profiili tarjoaa minimalistisen, tyylikkään ulkonäön, joka sopii täydellisesti sekä asuintiloihin (portaat, parvet, terassit) että kaupallisiin kohteisiin – hotelleihin, toimistorakennuksiin ja kauppakeskuksiin.
5000 mm pitkä KE 120 -profiili soveltuu laajalle lasinpaksuusalueelle – 12 mm:stä 21,52 mm:iin – joten sillä voi käyttää sekä yksittäisiä karkaistuja lasilevyjä että monikerroksista laminoitua lasia (VSG/ESG). Lasilevyn enimmäiskorkeus on 120 cm, joten järjestelmä sopii useimpiin tavallisiin kaidekäyttöihin.
Profiilin keskeiset ominaisuudet
- Sarja: KE 120
- Profiilin tyyppi: U-kammioprofiili kokolasikaiteisiin
- Kiinnitys: sivukiinnitys (seinään tai kantavaan rakenteeseen)
- Järjestelmä: tasojärjestelmä
- Pintakäsittely: mattaanodisointi
- Materiaali: alumiiniseos EN AW 6063
- Lasin paksuusalue: 12–21,52 mm
- Lasin enimmäiskorkeus: 120 cm
- Profiilin pituus: 5000 mm
- Paino: 28 kg
Monipuolinen lasinpaksuuksien valikoima on yksi KE 120 -profiilin suurimmista eduista. Järjestelmä kattaa kolme aluetta: 12–13,52 mm, 16–17,52 mm ja 20–21,52 mm. Sovitus tehdään erillisillä välikappaleilla, jotka keskittävät ja tukevat lasilevyn tarkasti profiilin kammiossa. Näin yhdellä profiilityypillä voidaan toteuttaa erilaisia projekteja – kevyistä sisäkaiteista kestäviin ulkokaiteisiin, joissa on paksu laminoitu lasi.

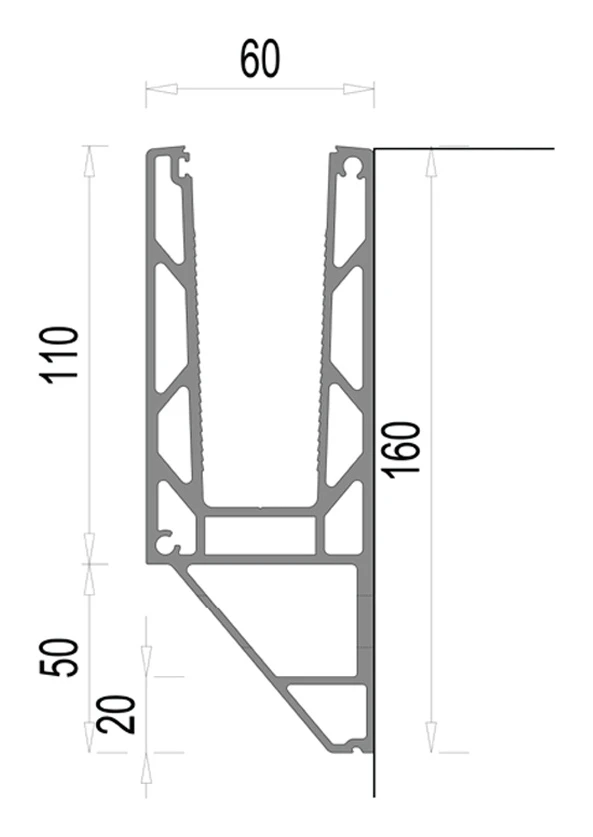

Profiilin poikkileikkauksen mitat
- Profiilin kokonaiskorkeus: 160 mm
- Etuseinämän korkeus (lasiurа): 110 mm
- Alemman tukiosan korkeus: 50 mm
- Etureunan alaosan korkeus: 20 mm
- Profiilin leveys (yläosa): 60 mm

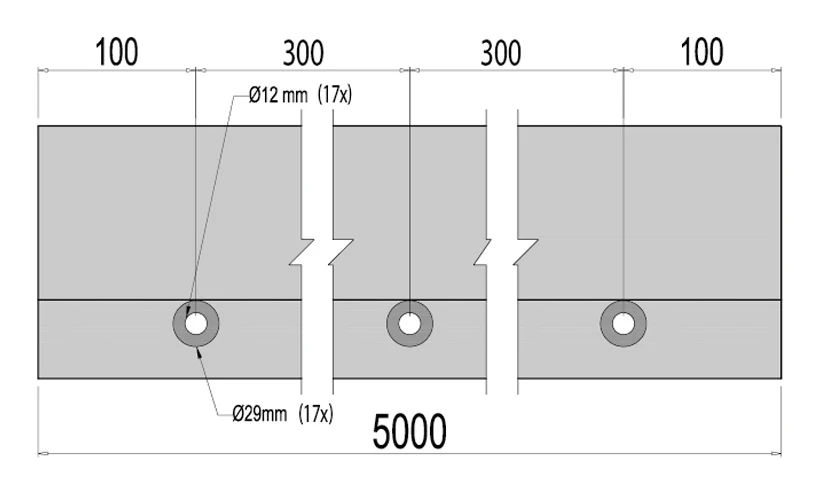

Asennusreikien kaavio
Profiilissa on tehtaalla valmiiksi tehdyt 17 asennusreikää, jotka on sijoitettu tasaisesti koko 5000 mm pituudelle. Reikien jakoväli on 300 mm, ja profiilin reunasta ensimmäisen ja viimeisen reiän keskiakseliin on 100 mm. Jokaisen reiän halkaisija on Ø12 mm ja upotus Ø29 mm, joten asennus onnistuu uppokantaruuveilla. Tarkasti sijoitetut reiät nopeuttavat asennusta merkittävästi – paikan päällä ei tarvitse porata.

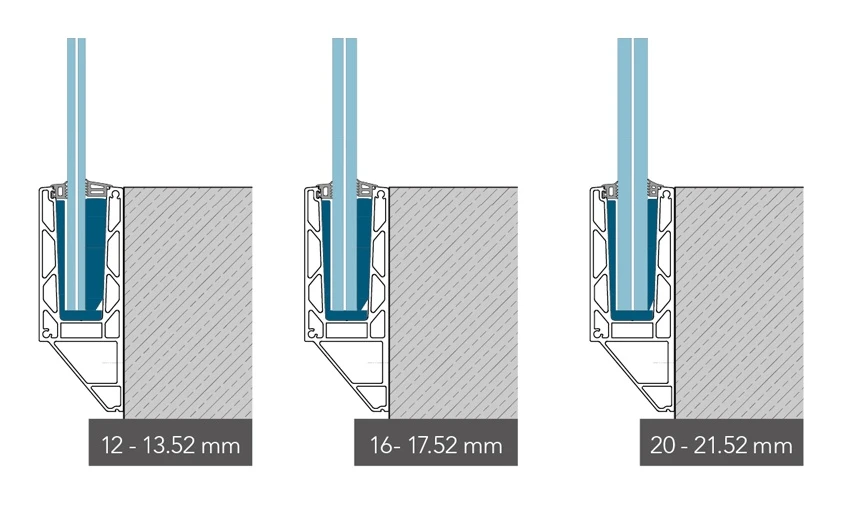

Lasin paksuusvaihtoehdot
KE 120 -profiili sopii kolmelle eri lasinpaksuusalueelle. Oikean välikappaleen valinnalla profiilin voi sovittaa nopeasti kyseiseen kohteeseen – eri profiilia ei tarvitse tilata.

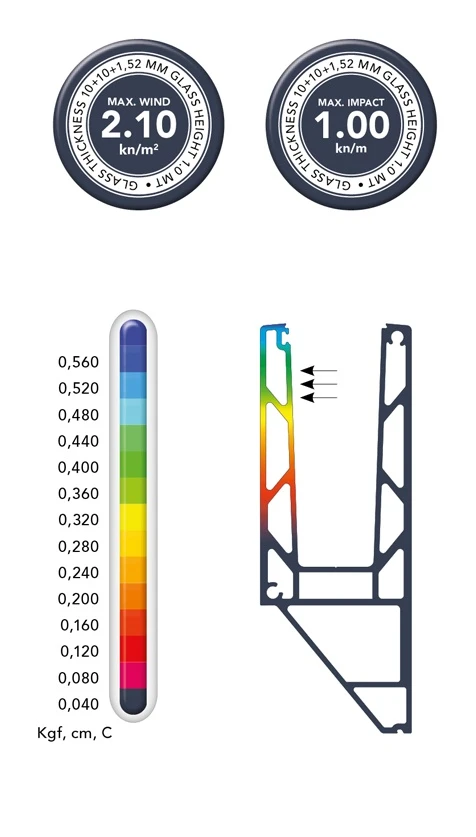

Lujuus ja kuormituksen kesto
KE 120 -profiili on testattu tuuli- ja iskukuormituksilla. Kun lasin paksuus on 10+10+1,52 mm ja korkeus 1,0 m, suurin tuulikuormitus on 2,10 kN/m² ja suurin iskuvoima 1,00 kN/m. Siirtymätulokset on ilmoitettu profiilille, jonka pohjan pituus on 1 m, vaakasuuntaisella kuormituksella alle 500 kg (5000 N), pohjasta profiilin ylimpään kohtaan.
KE-sarjan kuormitustaulukko
KE-sarjan profiilien suurimmat tuuli- ja iskukuormitukset
| KE-sarja | Lasi 12–13,52 mm | Lasi 16–17,52 mm | Lasi 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lasin korkeus 1,0 m | Lasin korkeus 1,2 m | Lasin korkeus 1,0 m | Lasin korkeus 1,2 m | Lasin korkeus 1,0 m | Lasin korkeus 1,2 m | |||||||
| Maks. tuuli (kN/m²) | Maks. isku (kN/m) | Maks. tuuli (kN/m²) | Maks. isku (kN/m) | Maks. tuuli (kN/m²) | Maks. isku (kN/m) | Maks. tuuli (kN/m²) | Maks. isku (kN/m) | Maks. tuuli (kN/m²) | Maks. isku (kN/m) | Maks. tuuli (kN/m²) | Maks. isku (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Sivukiinnitysvaihtoehdot
Profiili kiinnitetään sivusta seinään tai kantavaan rakenteeseen sopivilla mekaanisilla tai kemiallisilla ankkureilla. Tehtaalla tehtyjen upotettujen reikien ansiosta profiili asettuu tasaisesti alustaa vasten ja antaa siistin, linjakkaan lopputuloksen ilman näkyviä kiinnitysosia. Sivukiinnitys sopii erityisesti kohteisiin, joissa asennus lattiaan ei ole mahdollista – esimerkiksi parvilla, valmiilla lattiapinnoitteella varustetuilla parvekkeilla tai tukimuureilla.

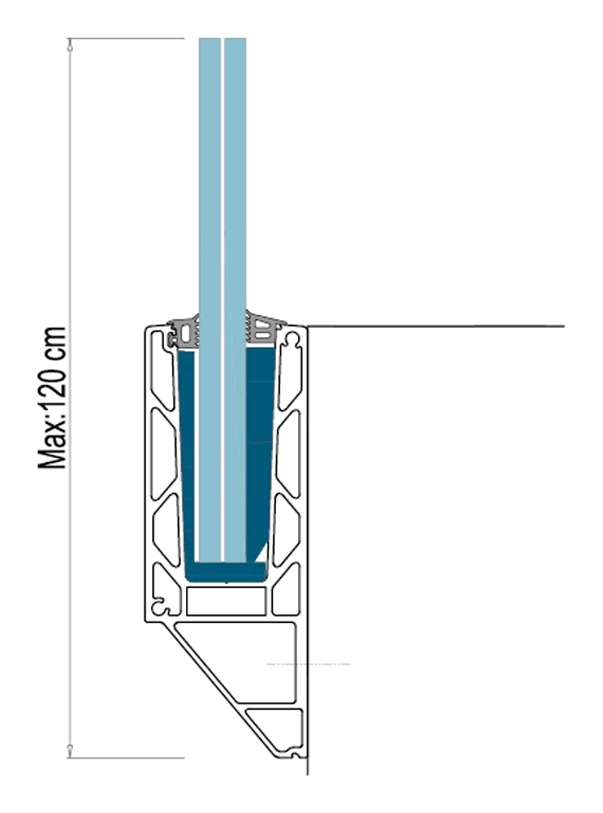

Profiiliin asennettavan lasilevyn enimmäiskorkeus on 120 cm. Tämän arvon avulla voi toteuttaa kaiteita, jotka täyttävät asuin- ja yleisten rakennusten turvallisuusvaatimukset, ja samalla lasin korkeuden ja profiilin mekaanisen lujuuden suhde pysyy optimaalisena.
Vaiheittainen asennusohje
Kozza KE 120 -järjestelmä on suunniteltu nopeaa asennusta ajatellen. Alla olevat kaaviot esittävät asennuksen eri vaiheet — alkaen perusprofiilin kiinnittämisestä seinään, lasin asettamisen kautta aina päätykappaleiden ja peitelistojen asennukseen.
Vaihe 1 – Perusprofiilin asennus (vaiheet 1–6)
Vaihe 2 – Kiinnitysten täydentäminen (vaiheet 7–9)
Vaihe 3 – Viimeistelyasennus ja peittäminen (vaiheet 10–12)

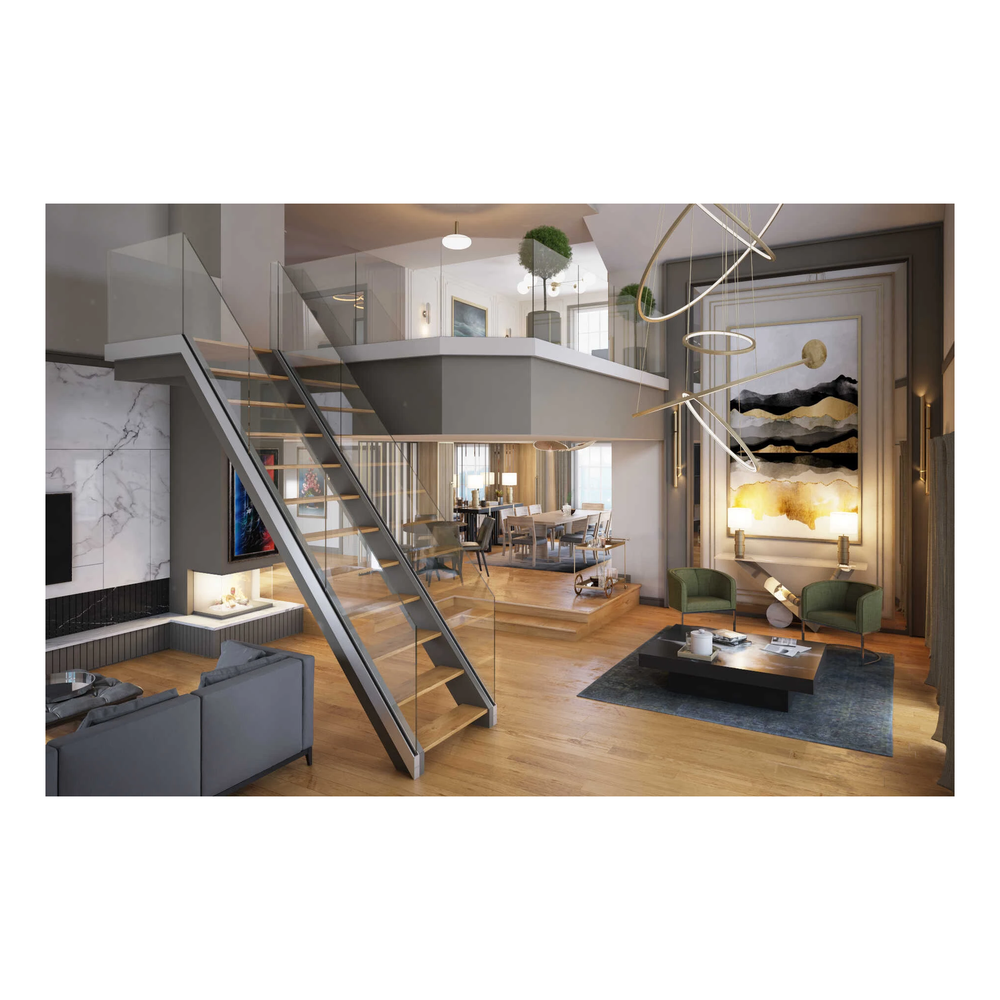

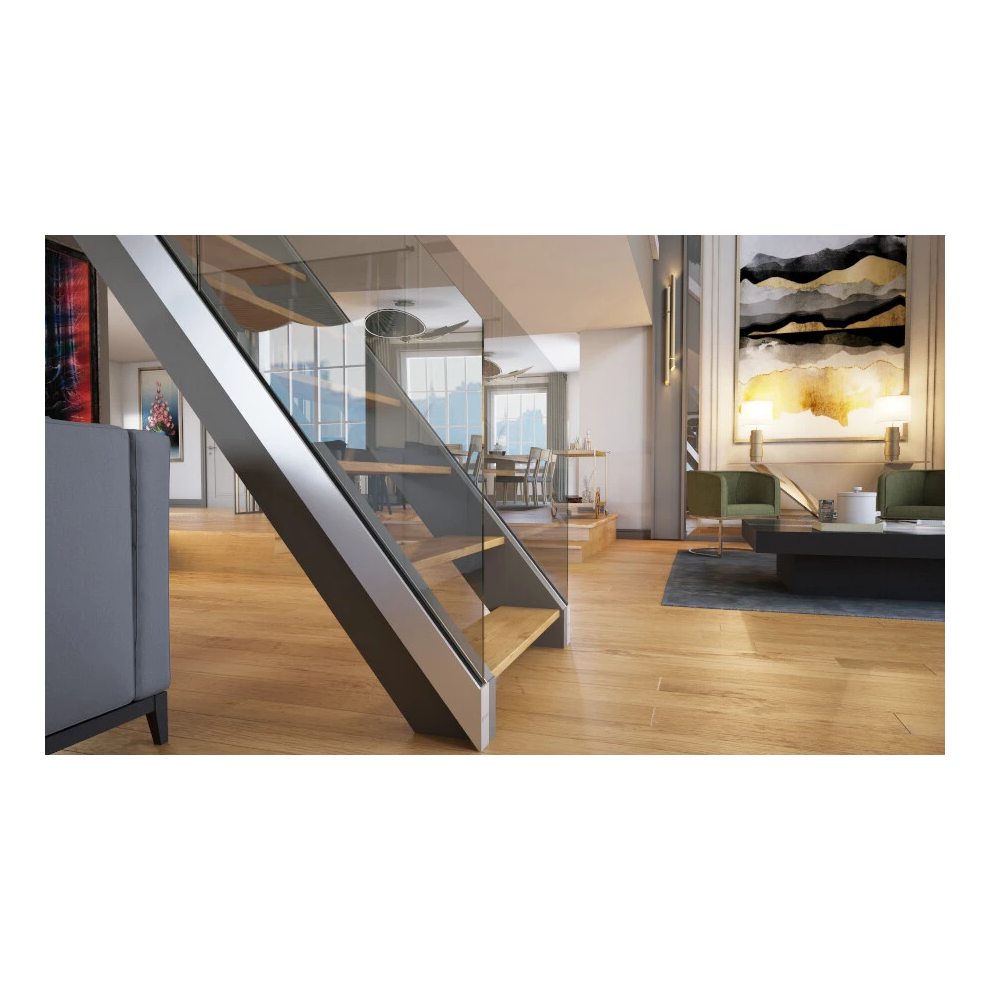

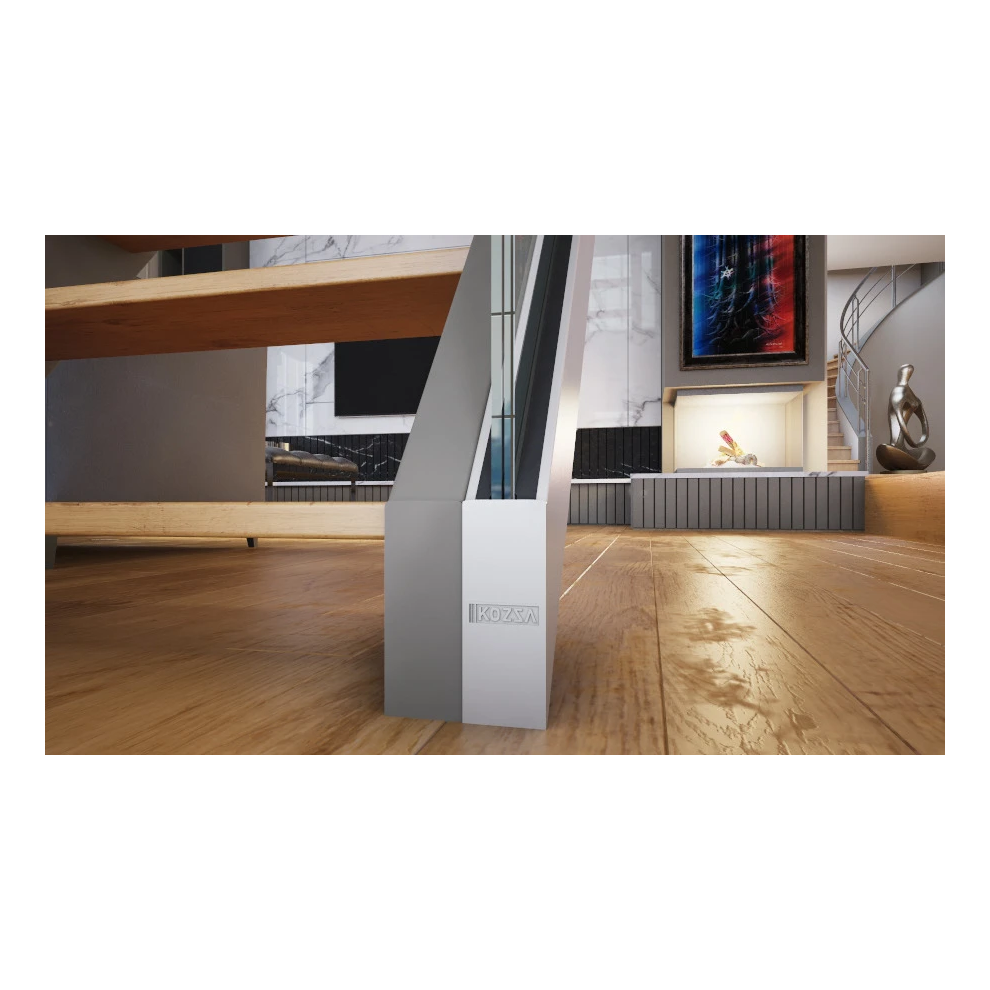

Käyttökohteet
- Porras- ja parvekaiteet asuinrakennuksissa
- Parveke- ja terassikaiteet
- Sisäkaiteet hotelleissa, toimistorakennuksissa ja kauppakeskuksissa
- Lasiaidat julkisissa tiloissa
- Koristelasitukset ja lasiseinäkkeet
Kozza KE 120 -profiili on ratkaisu, joka yhdistää rakenteellisen kestävyyden ja modernin designin estetiikan. Matta anodisoitu, tasainen järjestelmä antaa hienovaraisen ja tyylikkään viimeistelyn, joka sopii nykyisiin arkkitehtuurisiin trendeihin. Asennusliikkeille keskeistä on asennuksen helppous — tehtaalla poratut reiät, selkeä 12-vaiheinen ohje ja laajat lasipaksuusalueet poistavat aikaa vievät muutostyöt työmaalla.
Tekniset tiedot
| Lisävarustetyyppi | U-profiili |
| Materiaali | Alumiini |
