Kulmainen kaidejalka lasille ø42,4x1060/1102,4mm 4 kiinnikettä hiottu
tuote ei saatavilla
lisää toivelistalle
Kuvaus

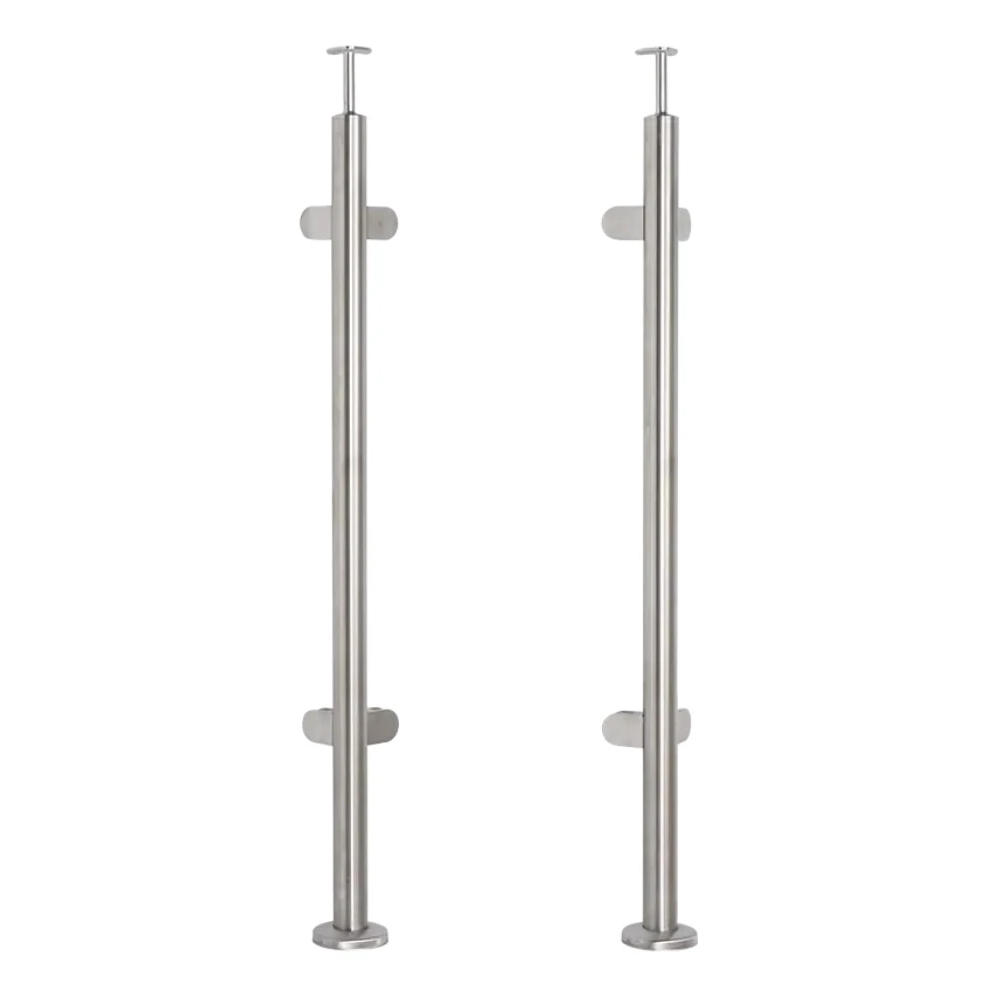

Kulmainen kaidejalka ruostumaton teräs ø42,4 mm – 4 lasikiinnikettä
Kulmainen kaidejalka ruostumattomasta teräksestä AISI 304 satiinipinnalla — valmis elementti ammattimaisten lasikaiteiden rakentamiseen. Varustettu 4 lasikiinnikkeellä, mitat 40×50 mm, jotka käsittelevät 6-10,76 mm paksuisia lasilevyjä. Monipuolinen rakenne mahdollistaa käytön sekä parveke- että portaikkokaiteiden rakentamisessa.
Helppo asennus ja säätömahdollisuus
Käsijohdetuki ei ole pysyvästi liimattu — sen asennuksessa tulee käyttää anaerobista liimaa ruostumattomalle teräkselle. Tämä ratkaisu tarjoaa useita merkittäviä etuja:
- Käsijohteen asennus on helpompaa ja nopeampaa
- Jalan asennon voi säätää työmaaolosuhteiden mukaan
- Tarvittaessa – esim. lattian epätasaisuuden vuoksi – jalkaa voi lyhentää
Jalka asennetaan lattiaan ja se on tarkoitettu 90° kulmaisiin rakenteisiin — käsijohdetuen kiinnityslevy on muotoiltu asianmukaisesti.

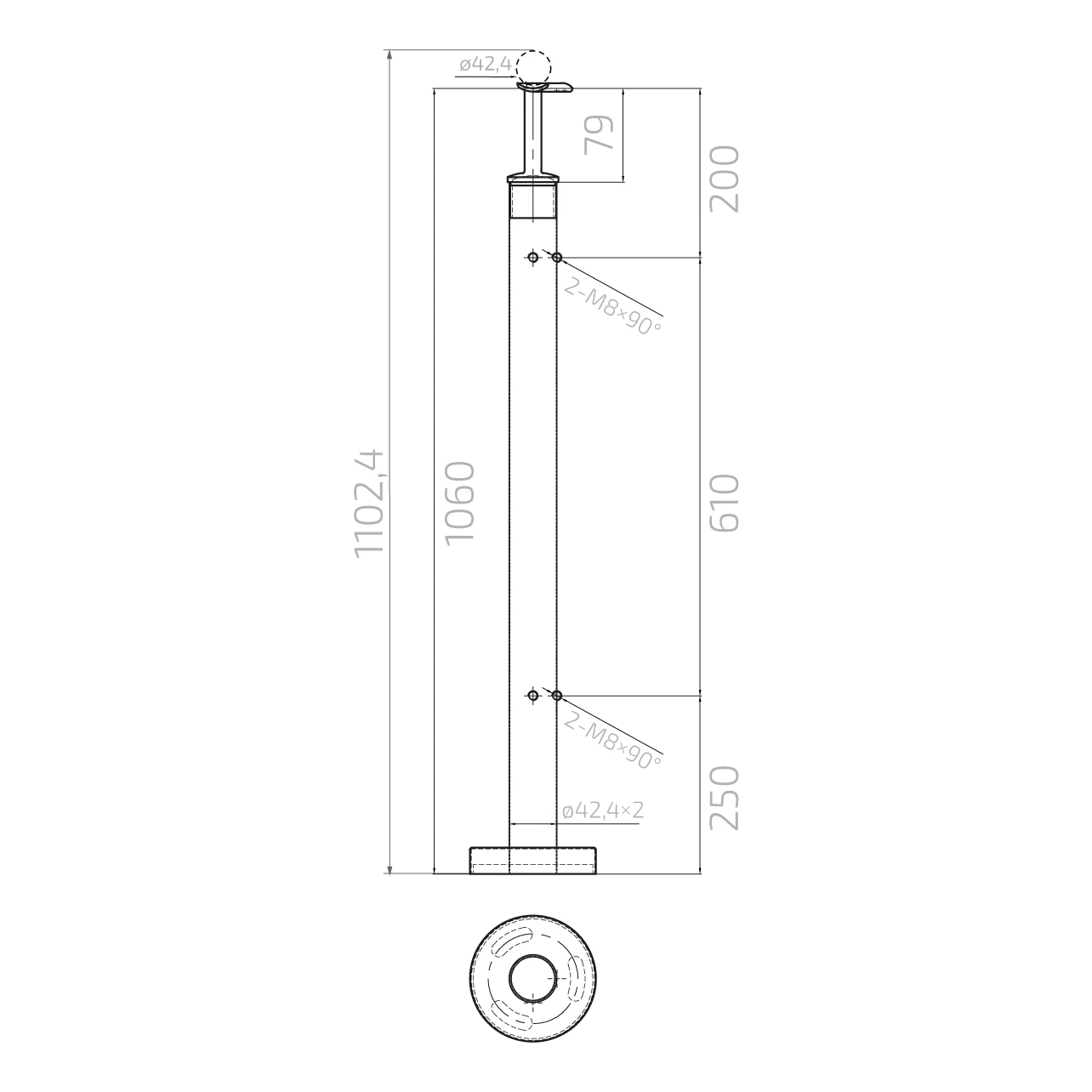

Jalan mitat
- Jalkaputken korkeus: 1060 mm
- Kokonaiskorkeus (käsijohteen akselille): 1102,4 mm
- Putken halkaisija: ø42,4 mm, seinämäpaksuus: 2 mm
- Lasikiinnikkeiden väli: 610 mm
- Alakiinnikkeiden etäisyys pohjasta: 250 mm
- Yläkiinnikkeiden etäisyys putken päästä: 200 mm
- Käsijohdetuennon korkeus: 79 mm
- Käsijohteen halkaisija: ø42,4 mm
- Kiinnikkeiden asennusreiät: 2×M8 90° kulmassa

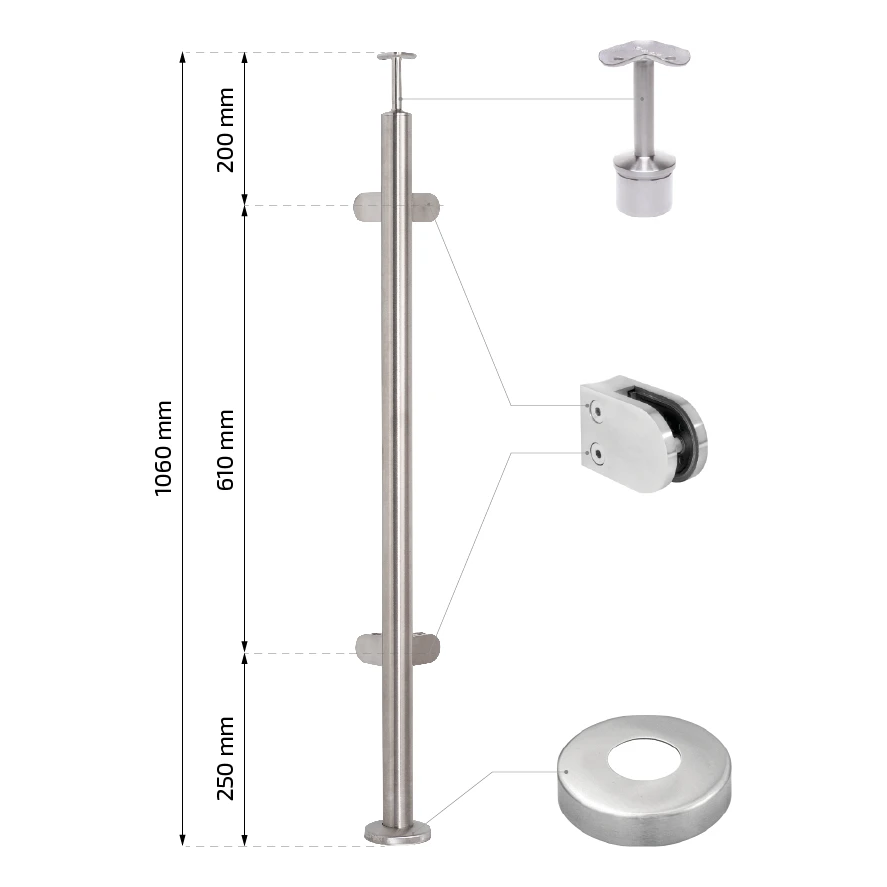

Sarjan sisältö
- Kulmainen kaidejalka ruostumattomasta teräksestä AISI 304
- Lasikiinnikkeet — 4 kappaletta (mitat: 40×50×40 mm)
- Jalan liitin (kulmainen 90° käsijohdetuki)
- Pohjan peitelevy (rosetti)
- Lasitiivisteiden sarja 8 mm
Mikäli käytetään muun paksuisia laseja kuin 8 mm, on valittava sopivankokoiset kumitiivisteet — kiinnikkeet käsittelevät 6-10,76 mm paksuista lasia.

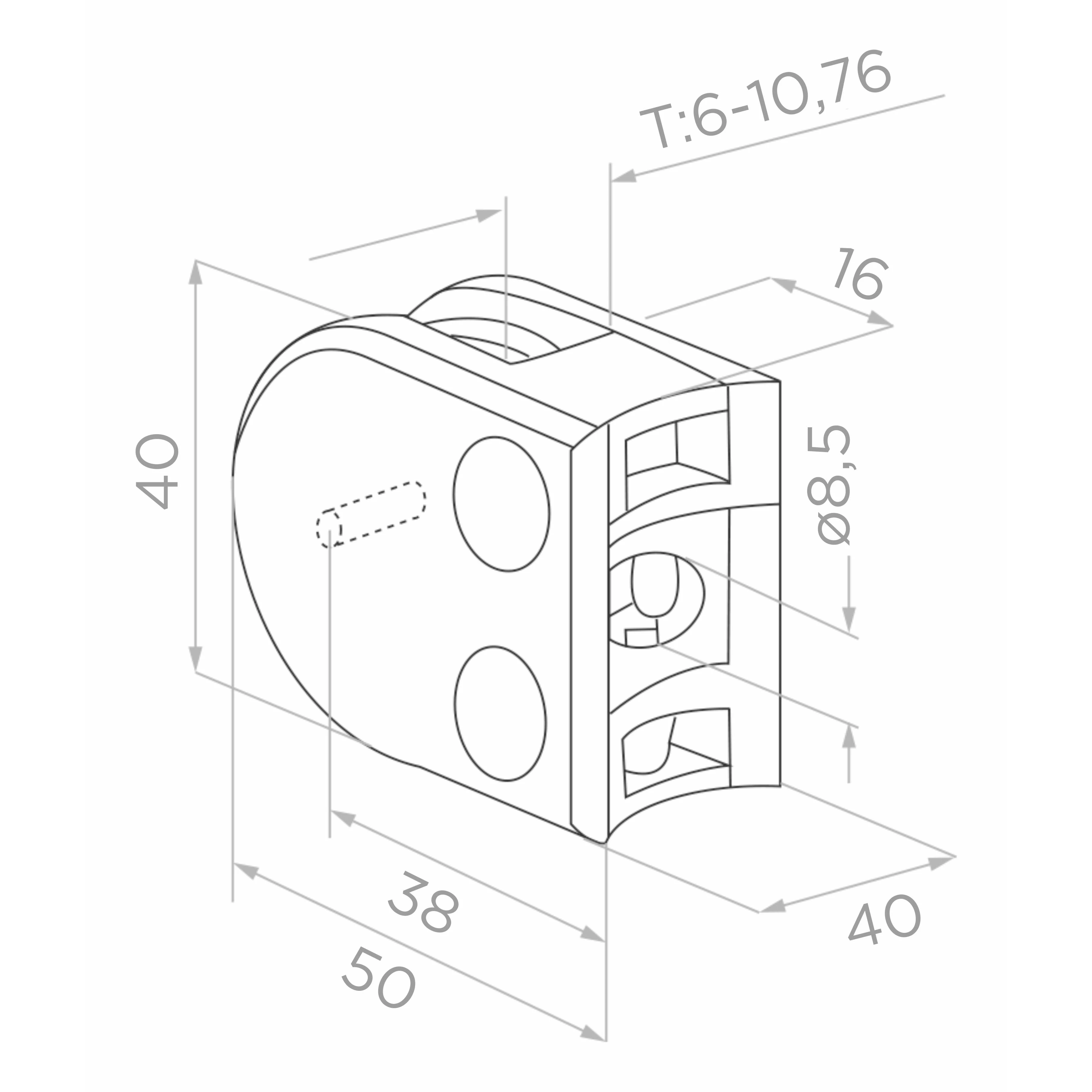

Lasikiinnikkeen parametrit
- Mitat: 50×40×40 mm (pituus × korkeus × syvyys)
- Suora osa: 38 mm
- Käsiteltävän lasin paksuus: 6–10,76 mm
- Asennusreiän halkaisija: ø8,5 mm
- Reiän keskipisteen etäisyys reunasta: 16 mm

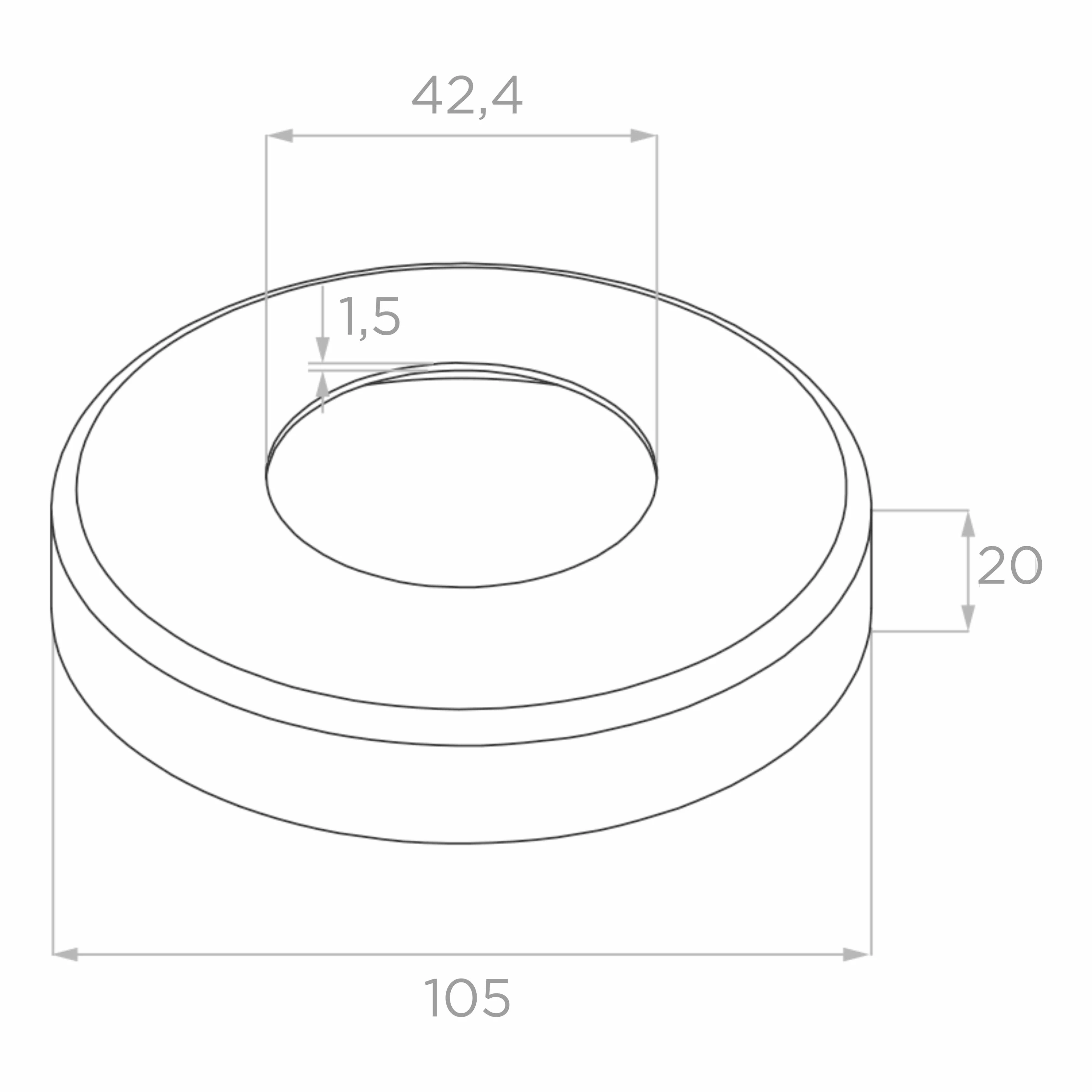

Pohjan peitelevy parametrit
- Ulkohalkaisija: 105 mm
- Sisähalkaisija: ø42,4 mm
- Korkeus: 20 mm
- Materiaalipaksuus: 1,5 mm

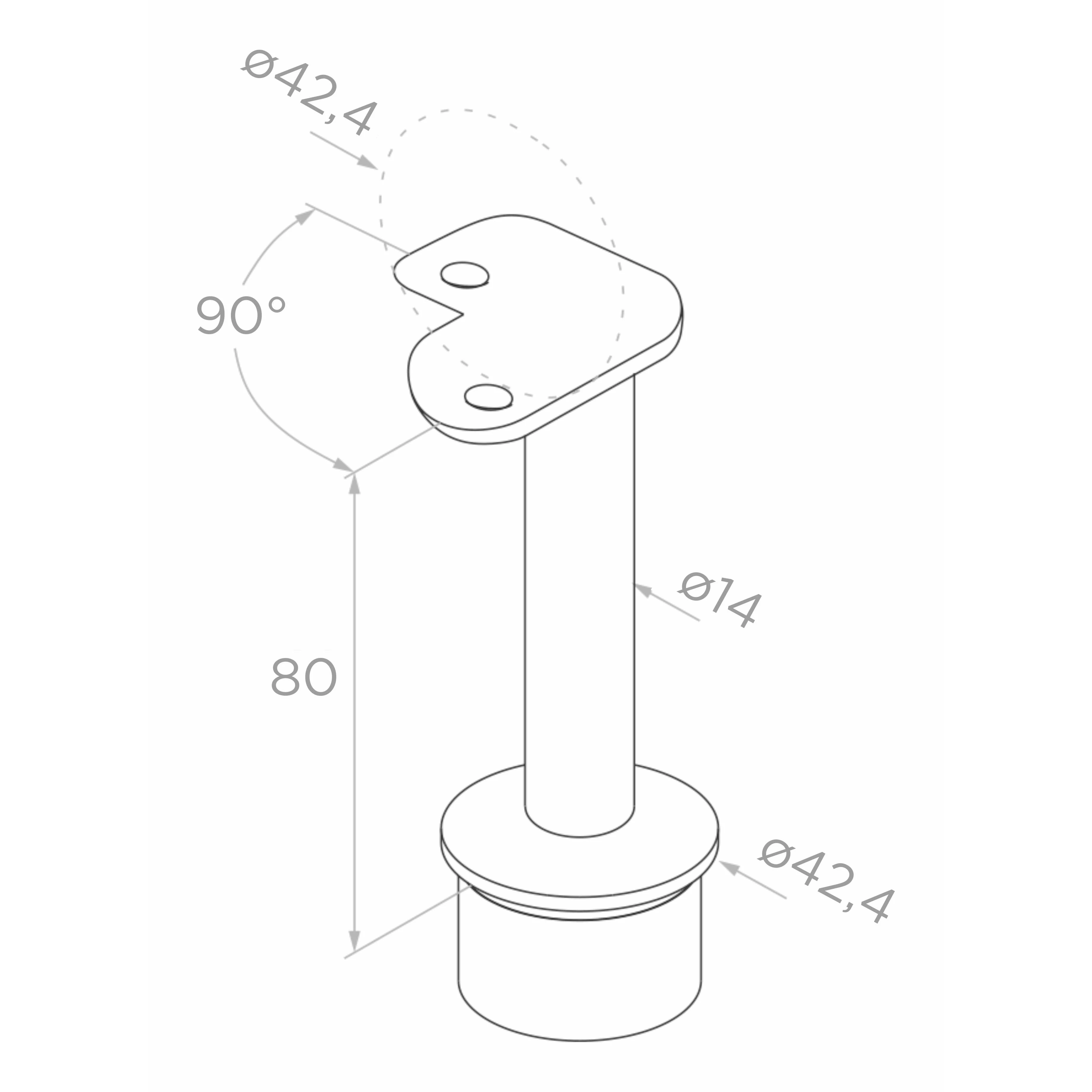

Käsijohdetuennon parametrit
- Korkeus laipasta käsijohteen akselille: 80 mm
- Tapin halkaisija: ø14 mm
- Pohjan halkaisija: ø42,4 mm
- Käsijohteen halkaisija: ø42,4 mm
- Kiinnityslevyn kulma: 90°
Yleiset tiedot
- Materiaali: ruostumaton teräs AISI 304
- Viimeistely: hiottu / satiini
- Paino: 3,66 kg
- EAN: 5903313202190
Tekniset tiedot
| Materiaali | AISI 304 |
| Pintakäsittely | Satiini |
| Asennusjärjestelmä | 42,4 mm |
