L-muotoinen ankkuripultti orrelle (taivutettu kiinnityspultti) M16 × 350 mm, musta
tuote ei saatavilla
lisää toivelistalle
Kuvaus

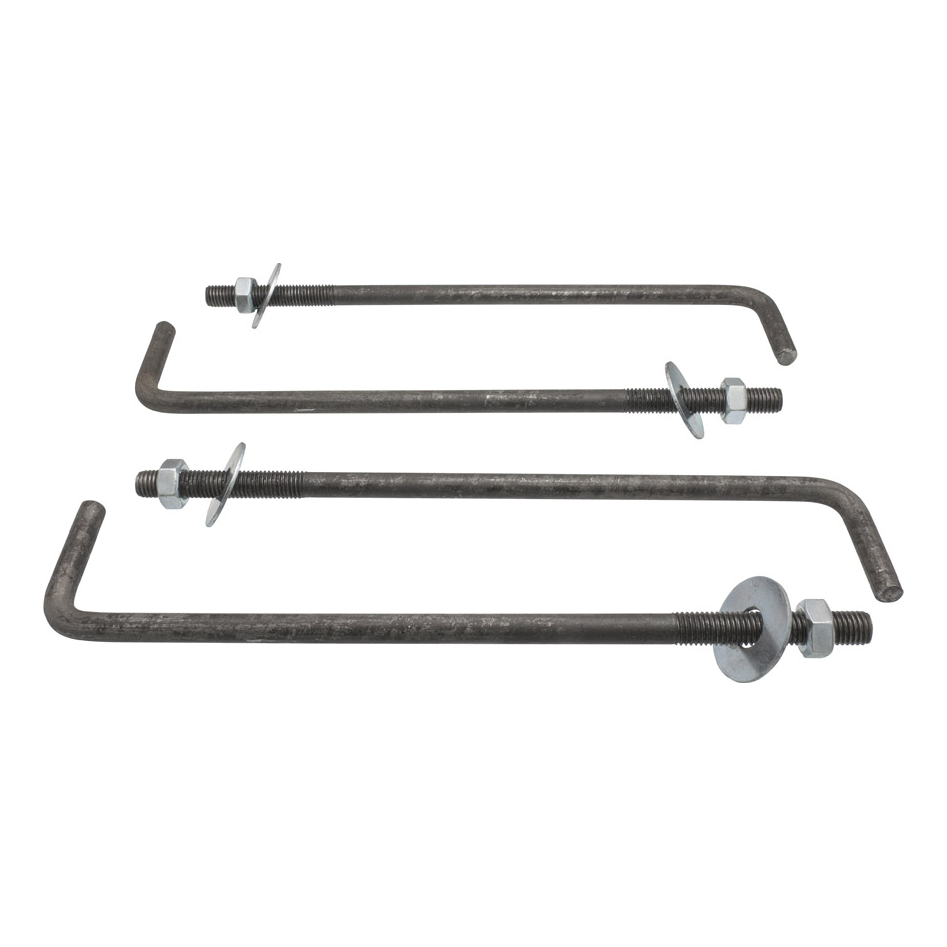

L-mallinen taivutettu ankkuripultti (aluspuun ankkuri) M16 × 350 mm, musta
L-mallinen aluspuun ankkuri (taivutettu L-ankkuripultti), jonka kierre on M16 ja pituus 350 mm, mustana versiona ilman suojapinnoitetta. Kiinnike on tarkoitettu aluspuiden ja puisten kattorakenteiden osien pysyvään ankkurointiin betonivälipohjissa ja teräsbetonisissa vyöpalkeissa. L-kirjaimen muotoinen taivutettu pää varmistaa luotettavan ankkuroinnin betoniin, ja kierteytetty varsi mahdollistaa aluspuun puristuksen tarkan säädön mutterilla ja aluslaatalla.
Käyttökohteet
- Aluspuiden ankkurointi teräsbetonisissa vyöpalkeissa ja betonivälipohjissa
- Puisten kattorakenteiden osien kiinnitys
- Puurakenteiden liittäminen betonialustaan
- Alusrimojen ja kattotuolien alapuiden asennus
Ankkuri valetaan betoniin vyöpalkin valun yhteydessä – L-kirjaimen muotoinen taivutettu pää jää pysyvästi ankkuroituneeksi betonimassaan. Betonin kovettumisen jälkeen kierteytetty varsi nousee pystysuoraan vyöpalkin pinnan yläpuolelle, jolloin aluspuun, aluslaatan ja kiristysmutterin asennus on mahdollista. Tällainen rakenne mahdollistaa puristuksen säädön puuosan asentamisen jälkeen.
Kiinnikkeen rakenne

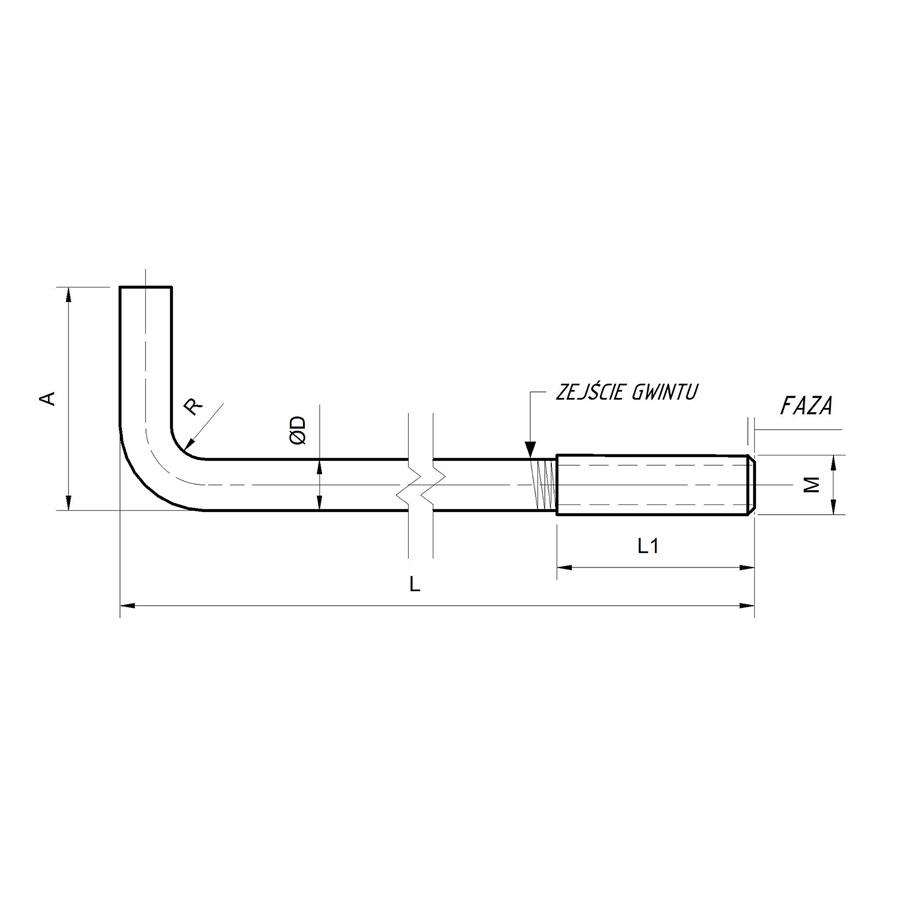

Tekninen piirros esittää ankkurin rakenteen ja keskeiset mitat: L – varren kokonaispituus, A – taivutetun osan pituus, ØD – tangon halkaisija, M – kierre, L1 – kierteytetyn osan pituus, R – taivutussäde. Varren pää on viistetty, mikä helpottaa mutterin kiertämistä paikalleen.

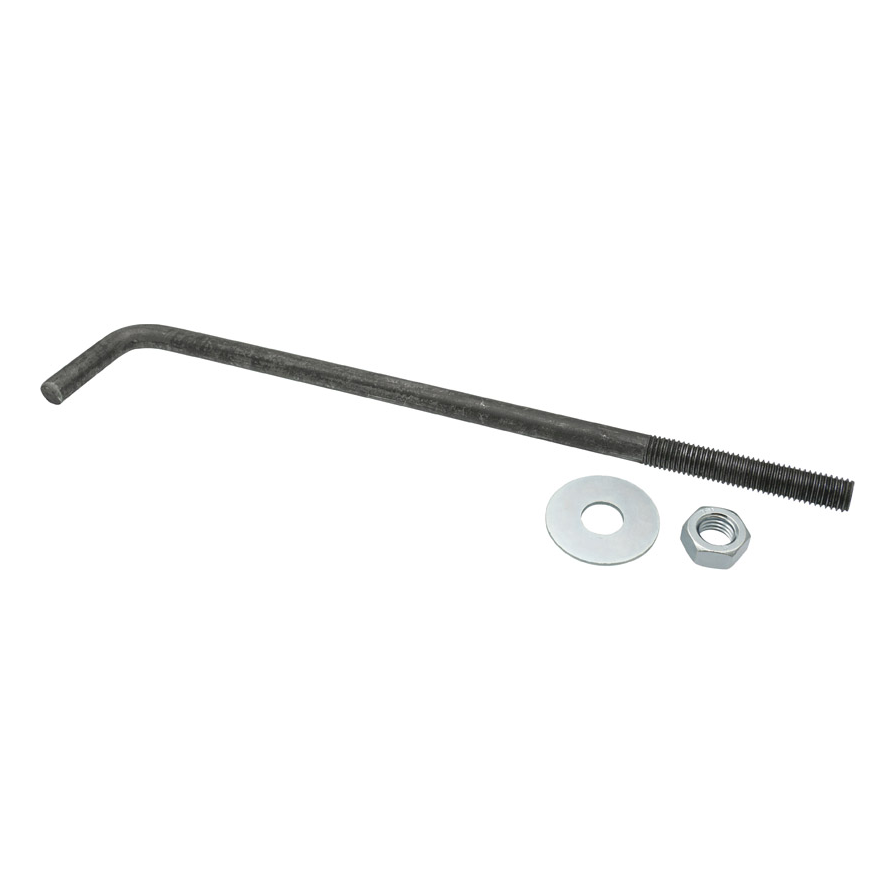

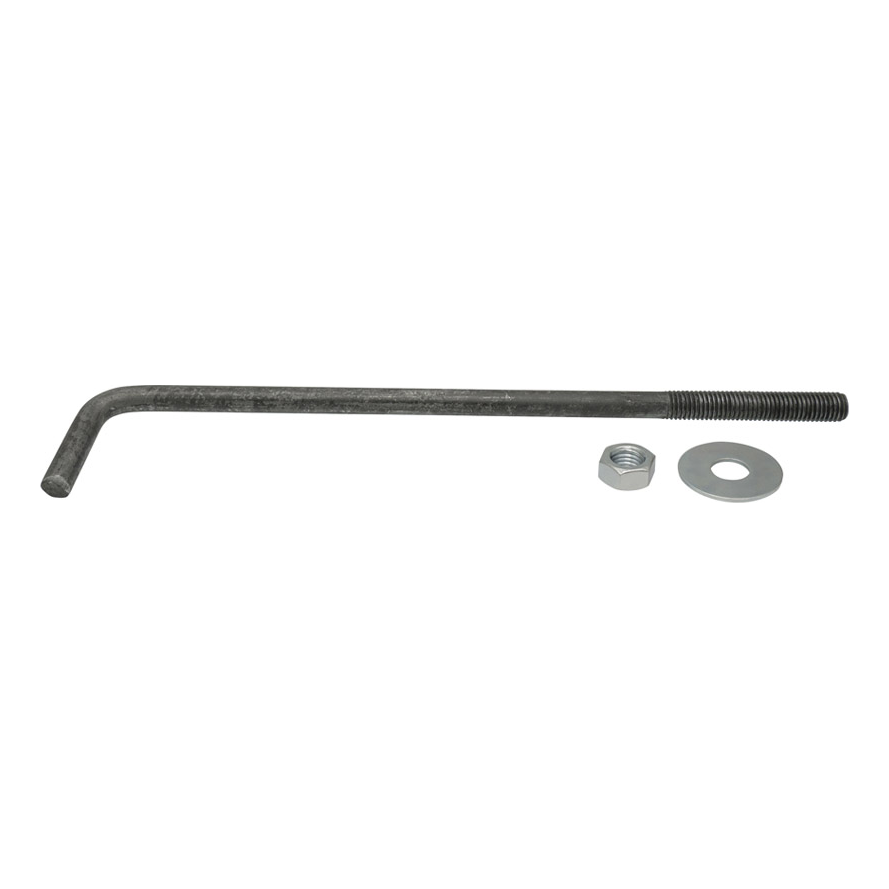

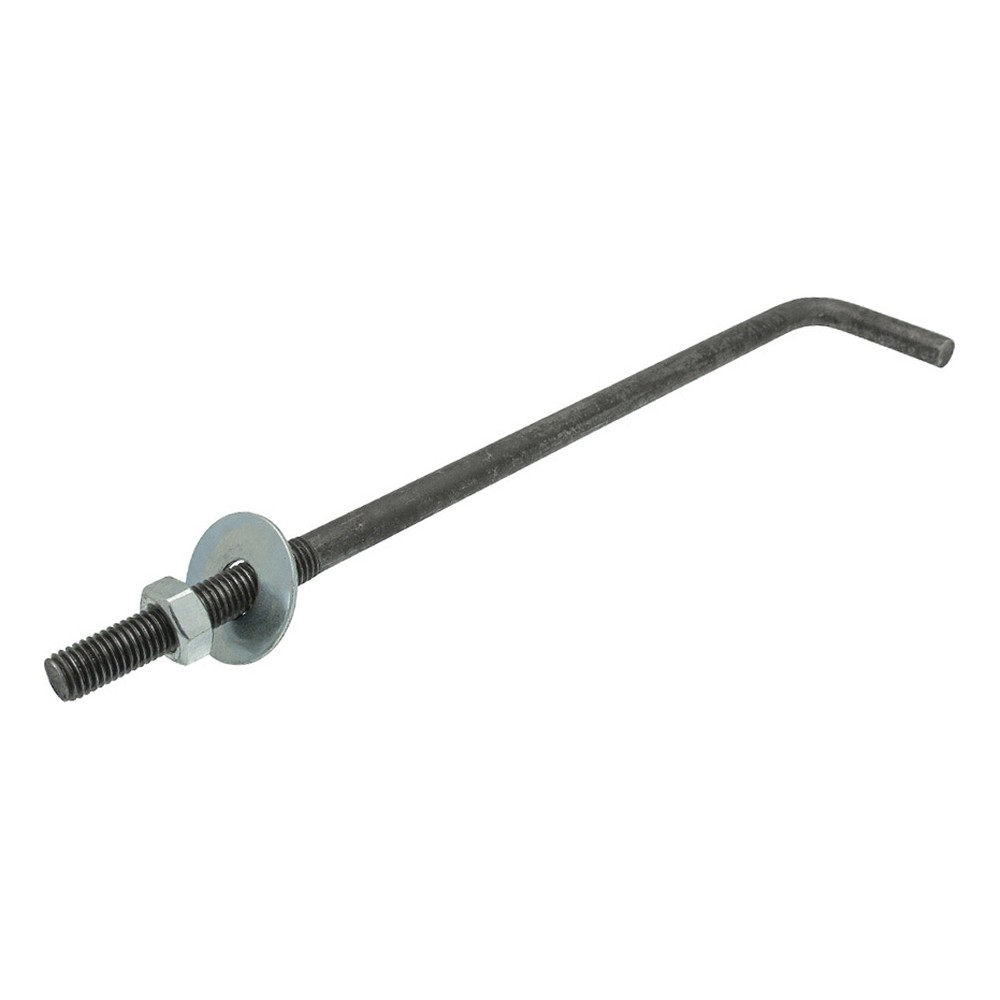

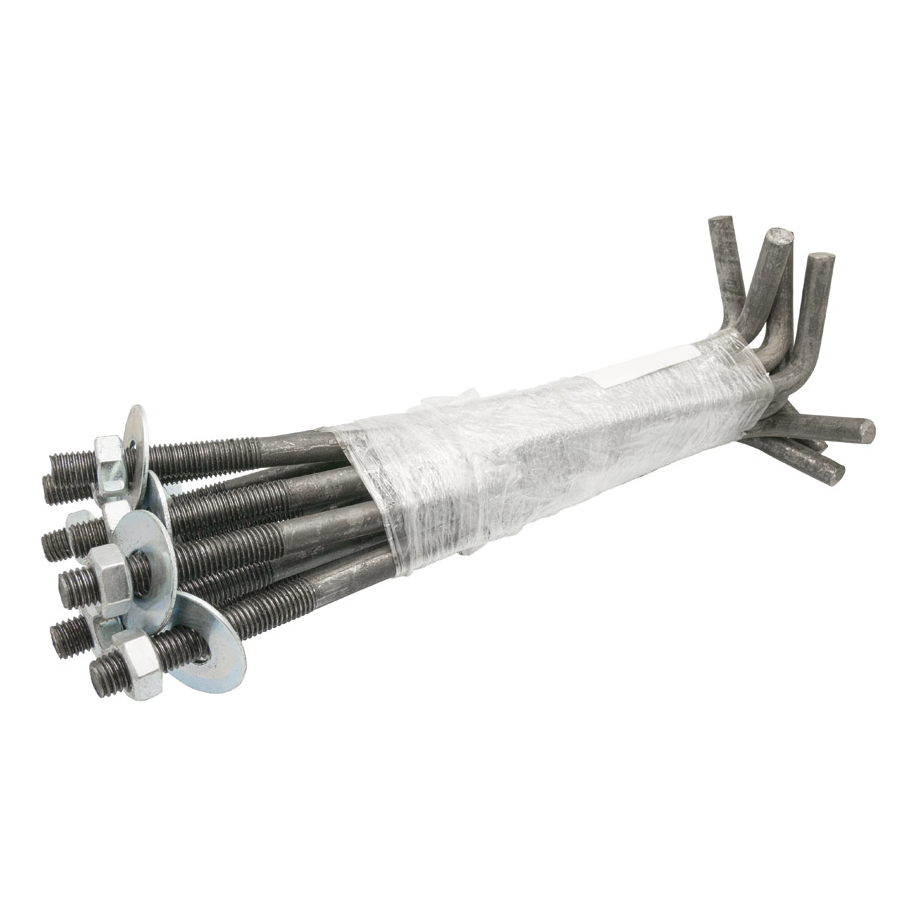

Ankkurin mukana toimitetaan kuusiomutteri ja aluslaatta, joten asennus voidaan aloittaa heti ilman lisäkiinnikkeiden hankkimista. Musta versio (ilman pinnoitetta) on tarkoitettu käyttökohteisiin, joissa ankkuri toimii suojatussa ympäristössä – betonoituna vyöpalkkiin ja ylhäältä aluspuun suojaamana.
Asennus ja toimintatapa
Vyöpalkin valun yhteydessä ankkuri asetetaan pystysuoraan muottiin – taivutettu osa jää betoniin ja toimii mekaanisena ankkurina. Betonin kovettumisen jälkeen aluspuu pujotetaan kierteytetylle varrelle (aiemmin porattujen reikien kautta) ja kiristetään aluslaatalla ja mutterilla. M16-kierre tuottaa suuren puristusvoiman, joka riittää jopa raskaille kattorakenteille.
Tekniset tiedot
| Kierretyyppi | M16 |
| Pituus [mm] | 350 |
| Pinnoite | Musta teräs (pinnoittamaton) |
| Materiaali | Teräs |
