L-tyyppinen kiinnityspultti vesikiskolle (taivutettu ruuviliitin) M12 × 500 mm, musta
tuote ei saatavilla
lisää toivelistalle
Kuvaus
L-tyypin taivutettu ruuvikiinnike (yläjuoksun ankkuri) M12 × 500 mm, musta
L-tyypin yläjuoksun ankkuri (taivutettu koukkupultti), jonka kierre on M12 ja pituus 500 mm, mustana versiona ilman korroosiosuojapinnoitetta. Sitä käytetään puisten yläjuoksujen kestävään ankkurointiin teräsbetoniseen kehäpalkkiin tai muurattuun seinään — se on välttämätön osa kattotuolien rakentamisessa sekä aurinkosähköjärjestelmien tukirakenteiden asennuksessa kaltevilla katoilla.
Käyttökohteet
- Puisten yläjuoksujen ankkurointi teräsbetonisiin kehäpalkkeihin
- Puisten alajuoksujen ja alusjuoksujen kiinnitys seiniin
- Kattorakenteen osien ankkurointi ennen katteen asennusta
- PV-järjestelmien tukirakenteiden osien kiinnitys kaltevilla katoilla
Ankkurin taivutettu pää (L-tyypin koukku) valetaan kehäpalkin betoniin, mikä muodostaa mekaanisen lukituksen ulosvetoa vastaan. Kierteitetty osa mutterilla ja aluslaatalla jää yläjuoksun yläpuolelle, mikä mahdollistaa sen tarkan kiristyksen ja säädön.
Ankkurin rakenne

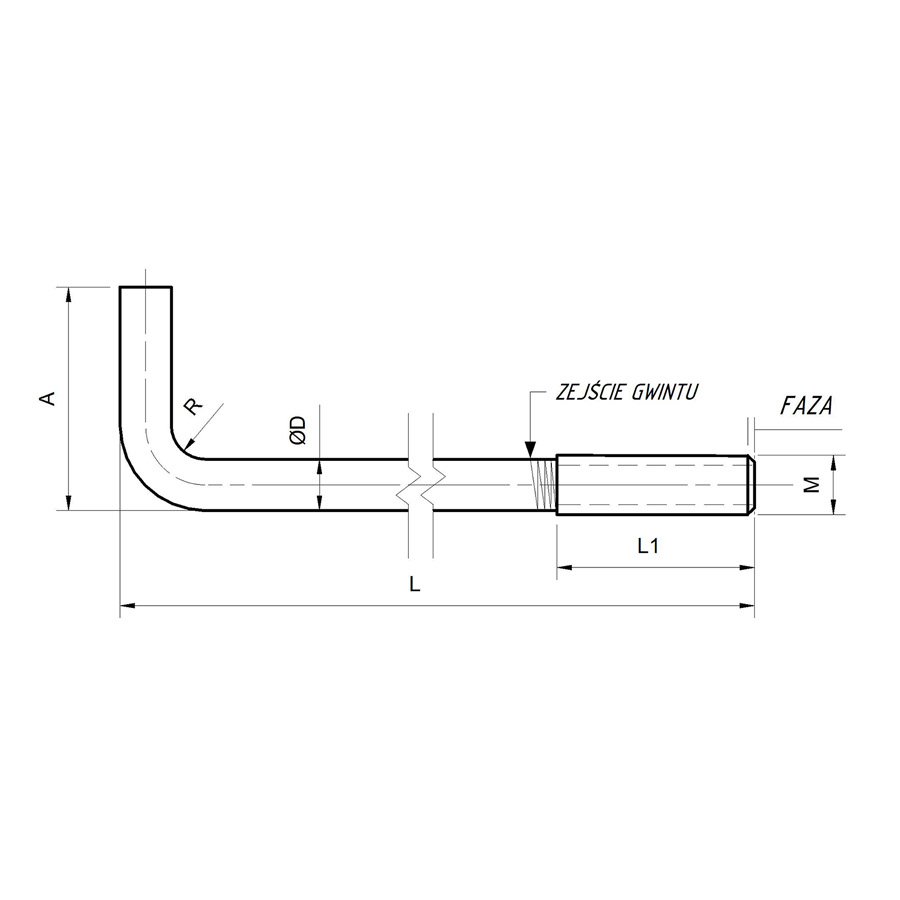

Ankkuri koostuu suorasta teräsvarresta, jonka toisessa päässä on 90° taivutus (L-koukku, joka valetaan kehäpalkkiin) ja toisessa päässä metrinen M12-kierteinen osuus. Valmistajan teknisessä piirroksessa näkyvät keskeiset rakennemitat: kokonaispituus L, kierteitetyn osuuden pituus L1, varren halkaisija ØD, taivutuksen korkeus A, taivutussäde R ja kierteen koko M. Kierteitetyssä päässä on viiste, joka helpottaa mutterin kiertämistä paikalleen.
Toimituksen sisältö

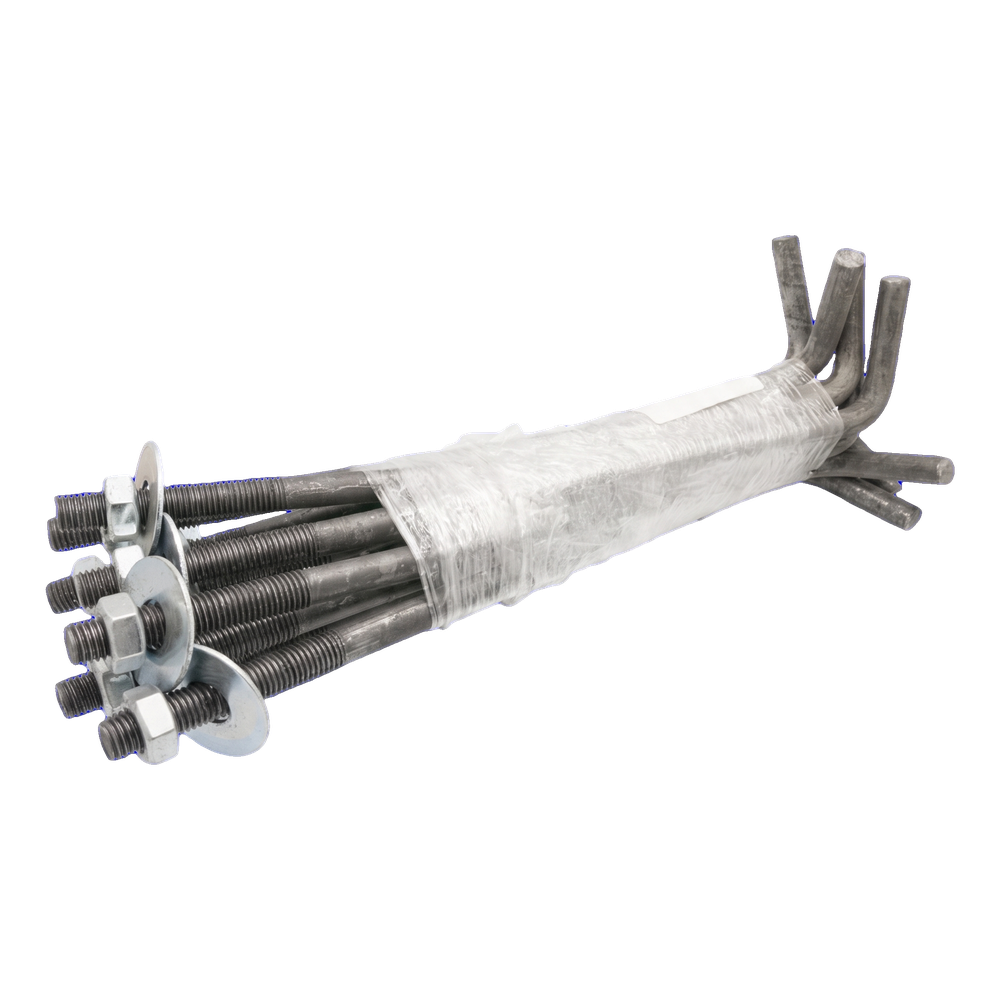

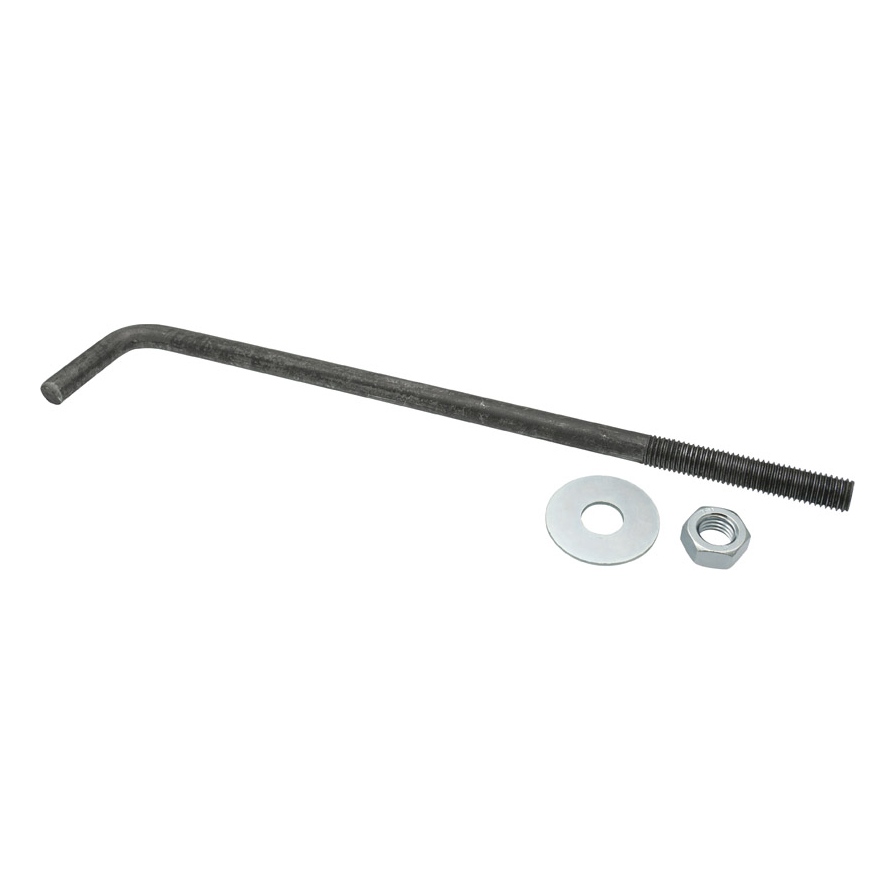

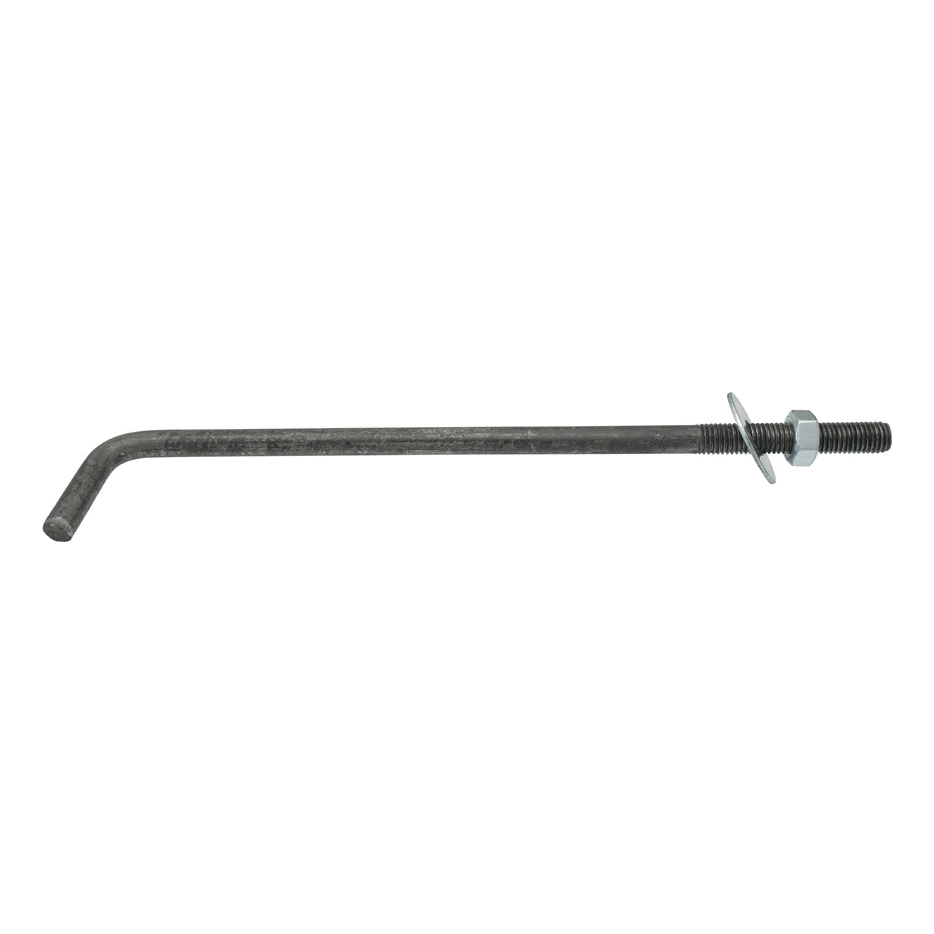

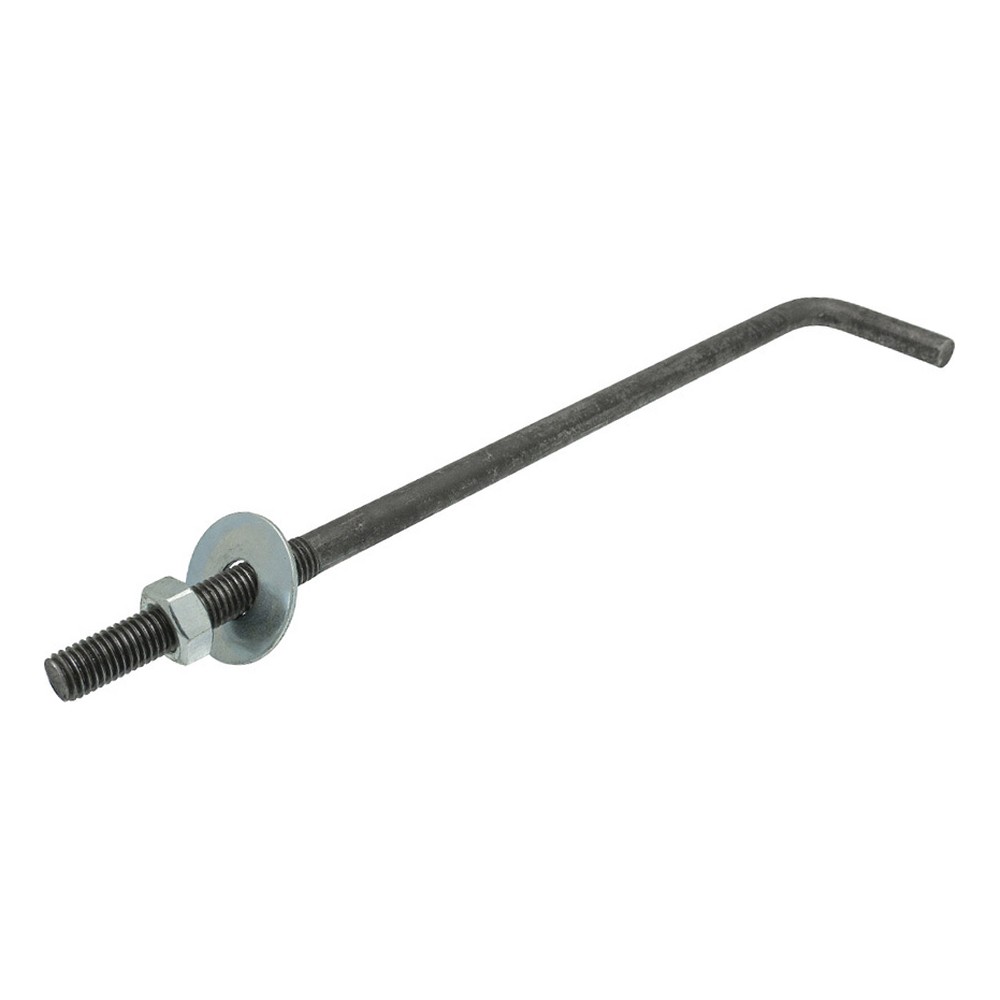

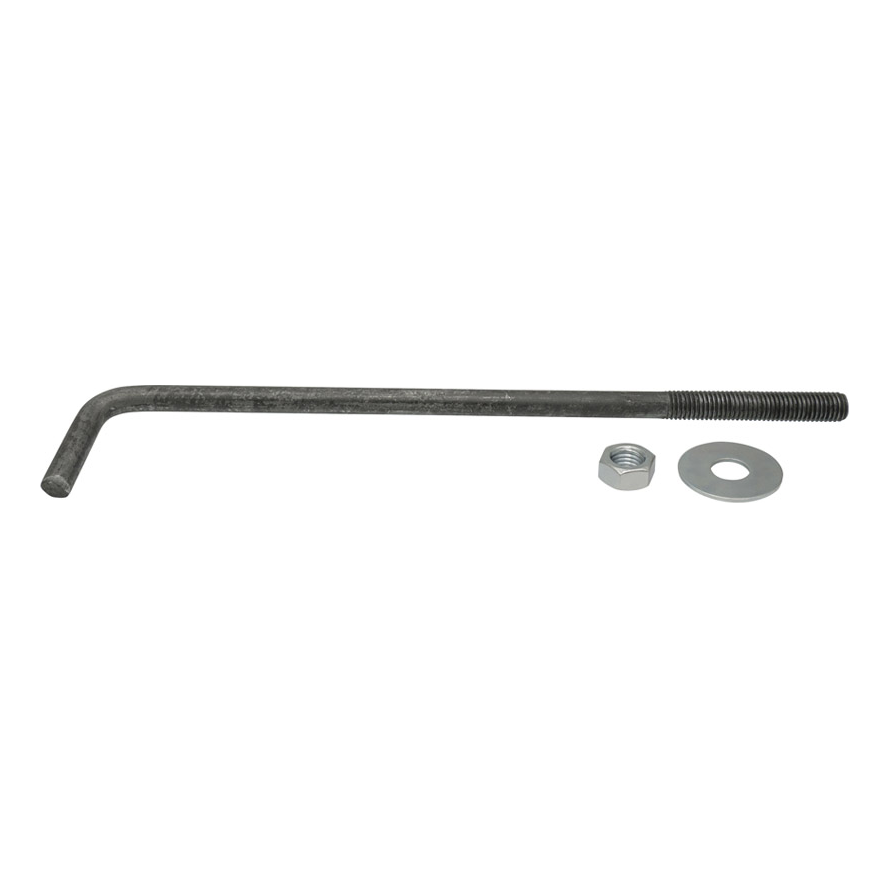

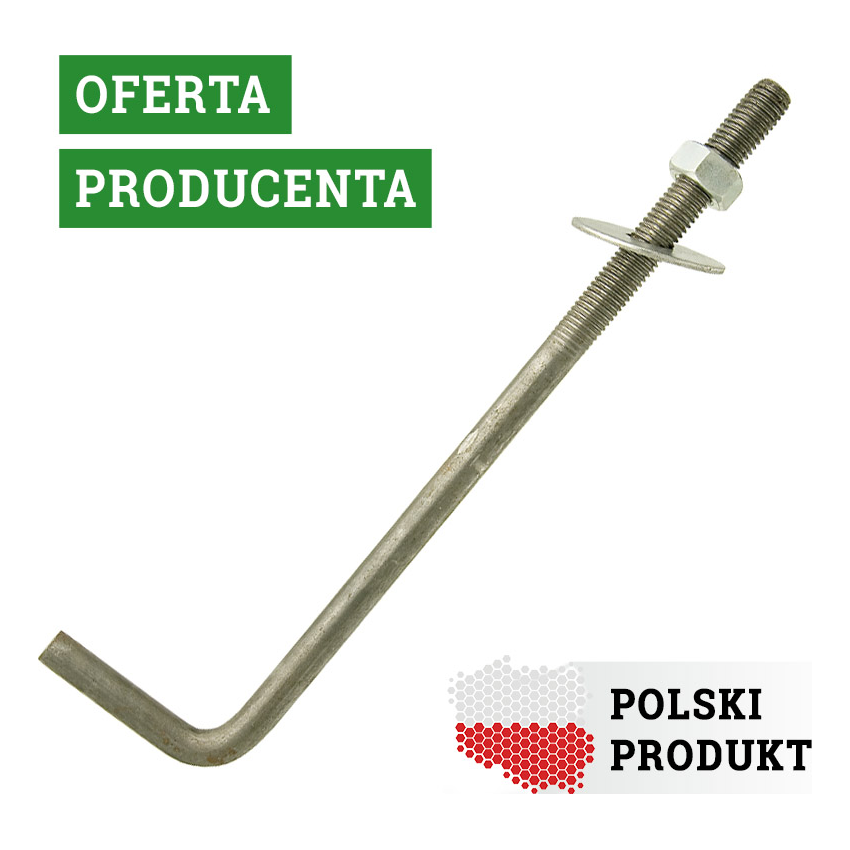

Jokainen ankkuri toimitetaan sarjana, johon kuuluvat M12-kuusiomutteri ja suurennettu aluslaatta, kuten tuotekuvista näkyy. Näin lisätarvikkeita ei tarvitse tilata erikseen — tuote on heti valmis asennettavaksi työmaalla.
Kokosarja

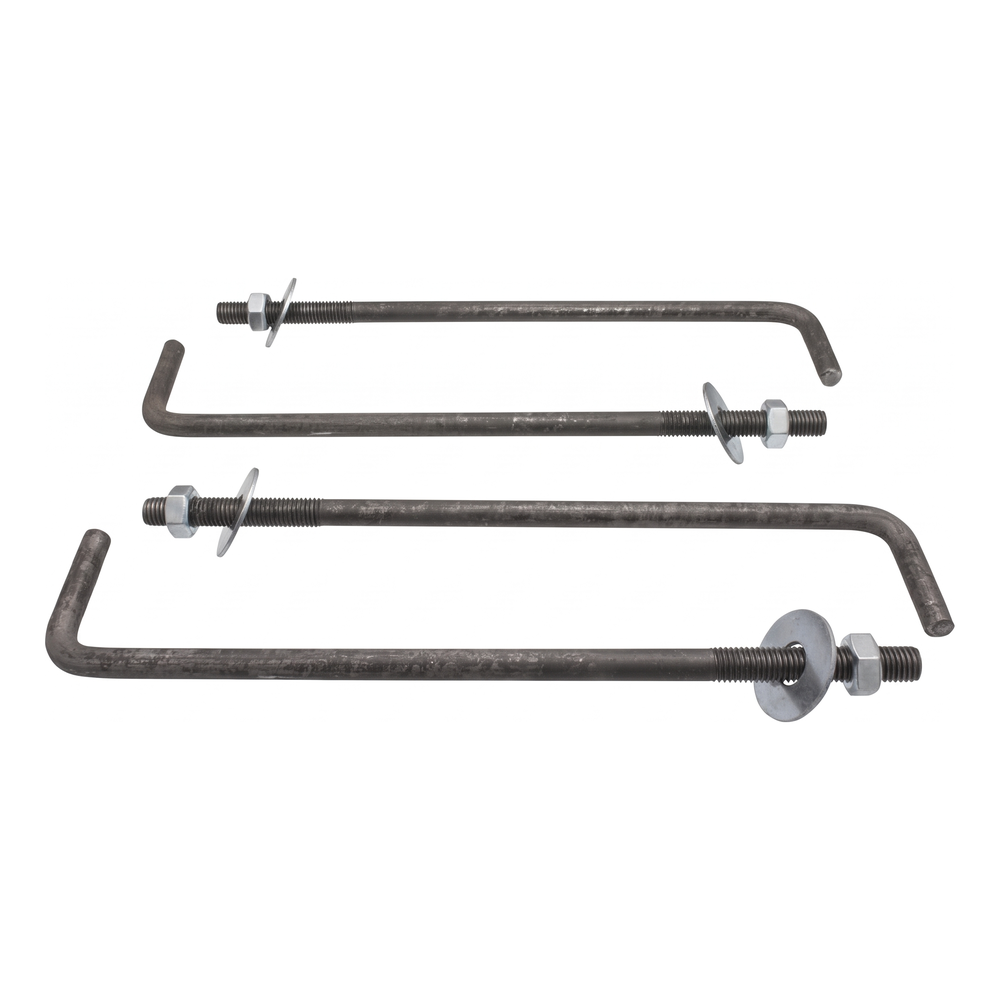

L-tyypin yläjuoksun ankkureita on saatavana eri pituuksina ja kierrehalkaisijoina, joten sopiva vaihtoehto voidaan valita kehäpalkin paksuuden ja yläjuoksun poikkileikkauksen mukaan. Esitelty vaihtoehto on M12 x 500 mm mustana versiona (ilman pinnoitetta).
Tekniset tiedot
| Kierretyyppi | M12 |
| Pituus [mm] | 500 |
| Pinnoite | Musta teräs (pinnoittamaton) |
| Materiaali | Teräs |
