Lasikatos-järjestelmä M10 3-osainen vetovarsi halk. 10 mm lasi 8-17,52 mm AISI 304 satiini
tuote ei saatavilla
lisää toivelistalle
Kuvaus
M10-lasikatos järjestelmä – 3-osainen asennussarja AISI 304

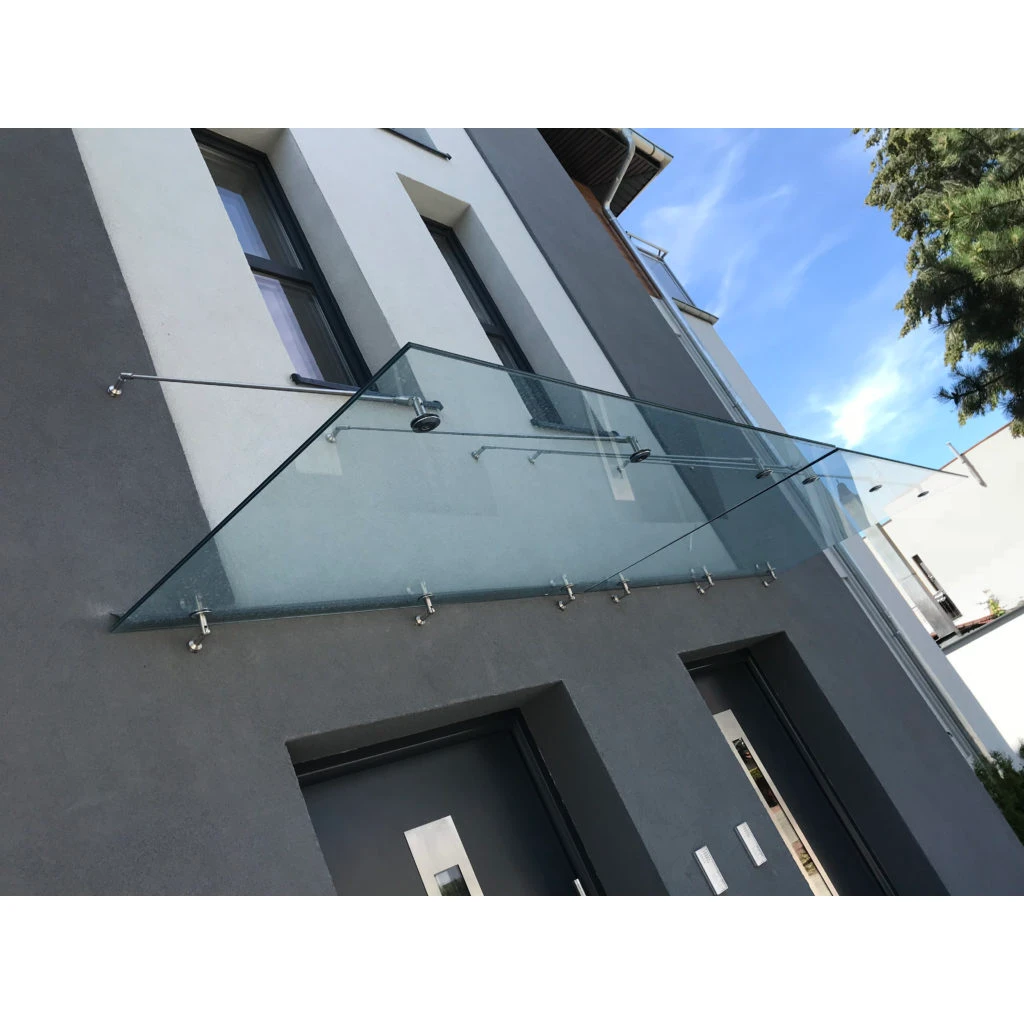

Kolmiosainen lasikatos-asennusjärjestelmä on suunniteltu asuinrakennusten ja julkisten rakennusten sisäänkäyntien yläpuolelle asennettavien lasikatteiden ammattimaiseen kiinnittämiseen. Sarja mahdollistaa 8–17,52 mm paksuisten lasilevyjen turvallisen asennuksen ja on yhteensopiva M10-kierteisten vetotankojen kanssa.

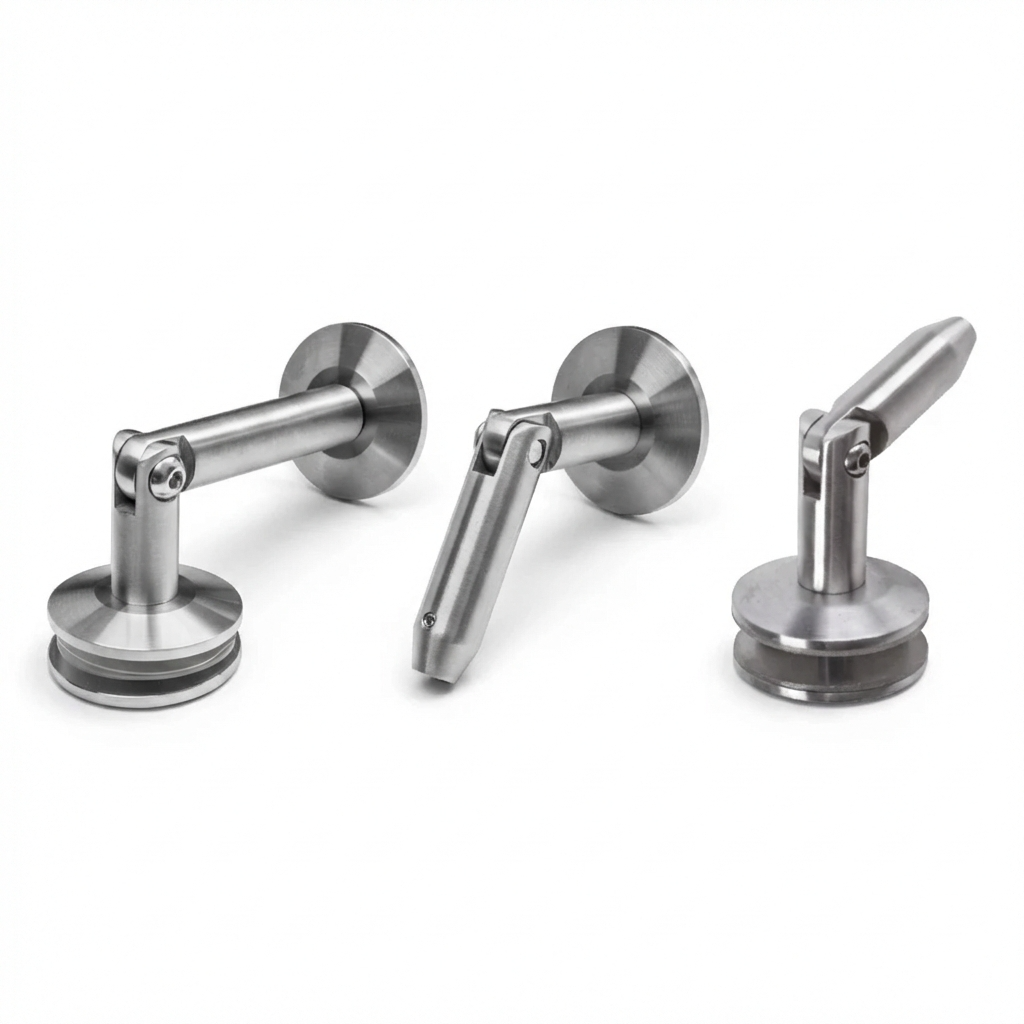

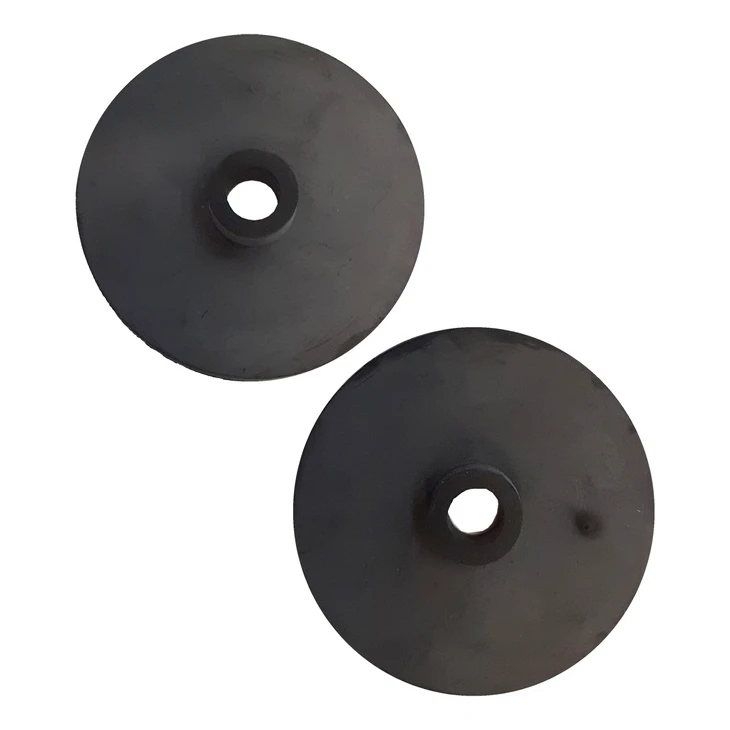

Järjestelmä koostuu kolmesta tarkasti valmistetusta AISI 304 ruostumattomasta teräksestä tehdystä liittimestä satiiniviimeistelyllä, jotka takaavat kestävyyden ja esteettisen ulkonäön vuosiksi. Jokaisessa osassa on piilotettu kiinnitysreikä, mikä antaa koko rakenteelle elegantin, minimalistisen ilmeen. Lasi ei ole suorassa kosketuksessa metallin kanssa – sarjaan kuuluu puristuskumit, jotka suojaavat lasilevyä ja pitävät sen vakaasti oikeassa asennossa.

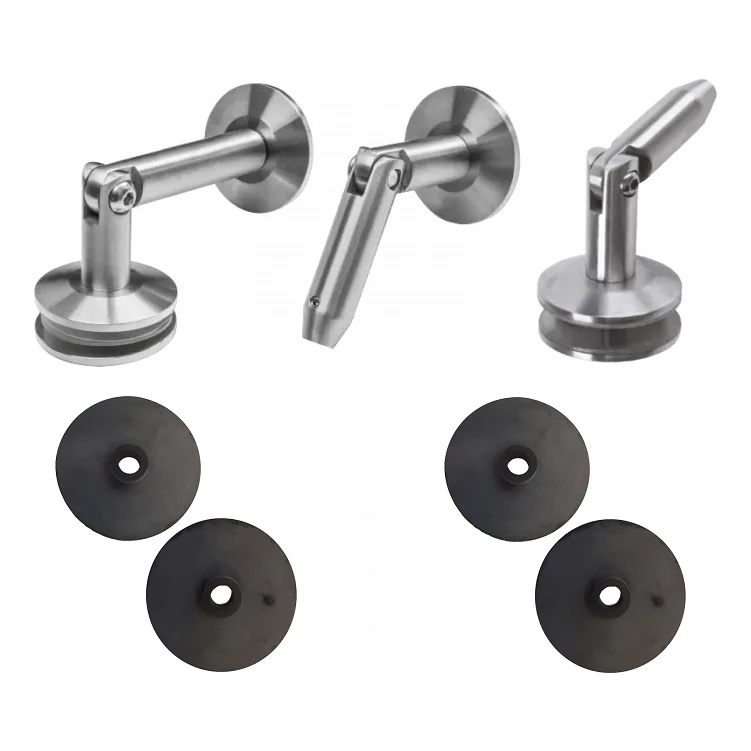

Sarjan sisältö
- Seinä–lasi-liitin puristuskumisarjalla
- Lasi–vetotanko-liitin puristuskumisarjalla
- Vetotanko–seinä-liitin
Sarja ei sisällä lasilevyä eikä vetotankoja – ne on valittava erikseen. M10-kierteisiä vetotankoja on saatavilla kolmessa pituudessa: 1 m, 1,2 m ja 1,5 m, ja ne on valmistettu ruostumattomasta teräksestä.
Asennusperiaate

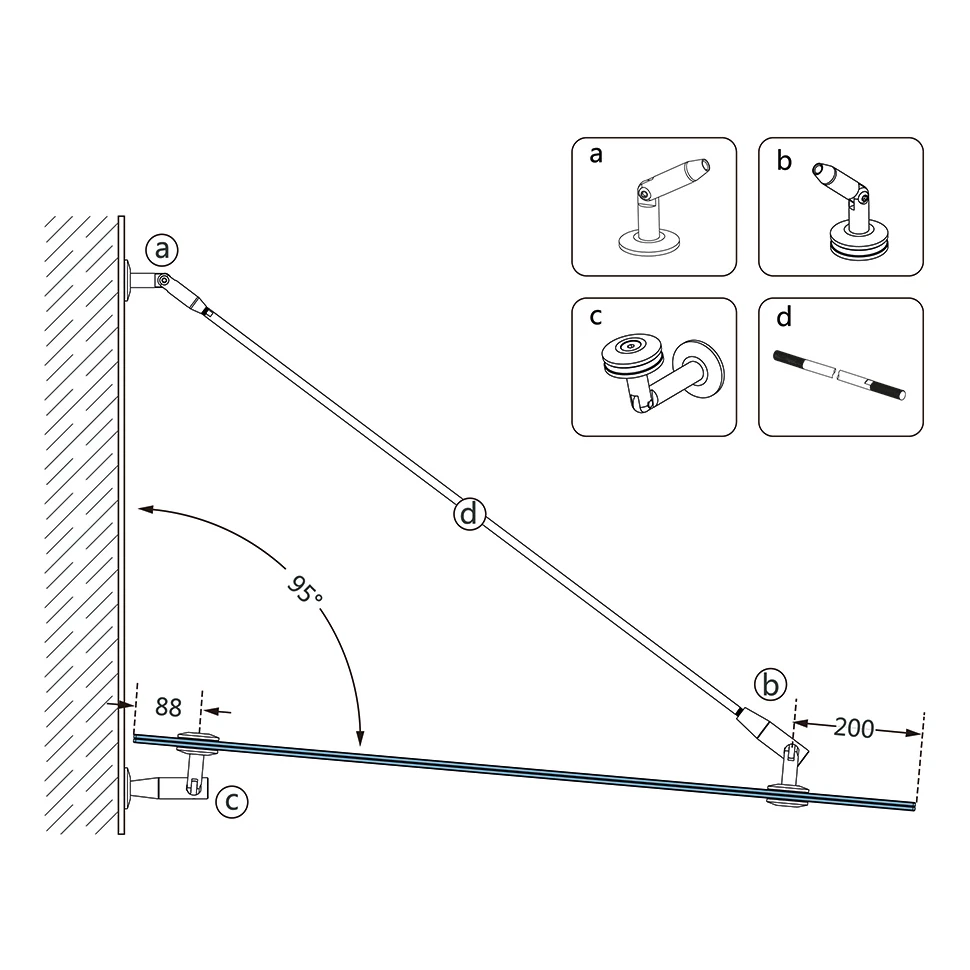

Vetotanko kiinnitetään rakennuksen julkisivuun vetotanko–seinä-liittimellä (osa a), minkä jälkeen se kiristetään katoksen optimaalisen asennon saavuttamiseksi. Seinä–lasi-liitin (osa c) pitää lasilevyn alareunaa 88 mm etäisyydellä julkisivusta, ja lasi–vetotanko-liitin (osa b) siirtää kuormat vetotangolle. Vetotangon kulman säätöalue on enintään 95°, mikä mahdollistaa järjestelmän sovittamisen erilaisiin asennusolosuhteisiin.

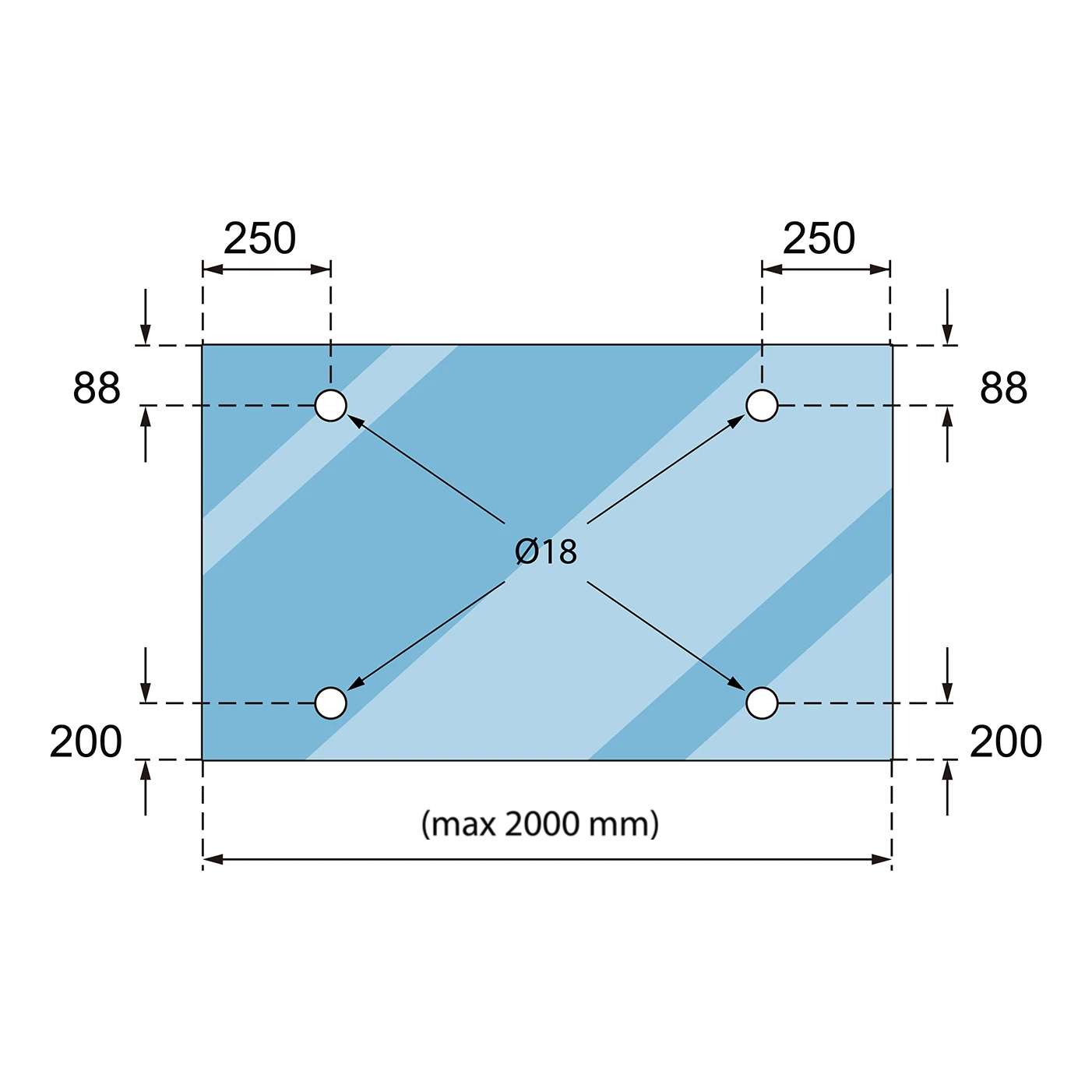

Kiinnityspisteiden sijoittelu lasissa

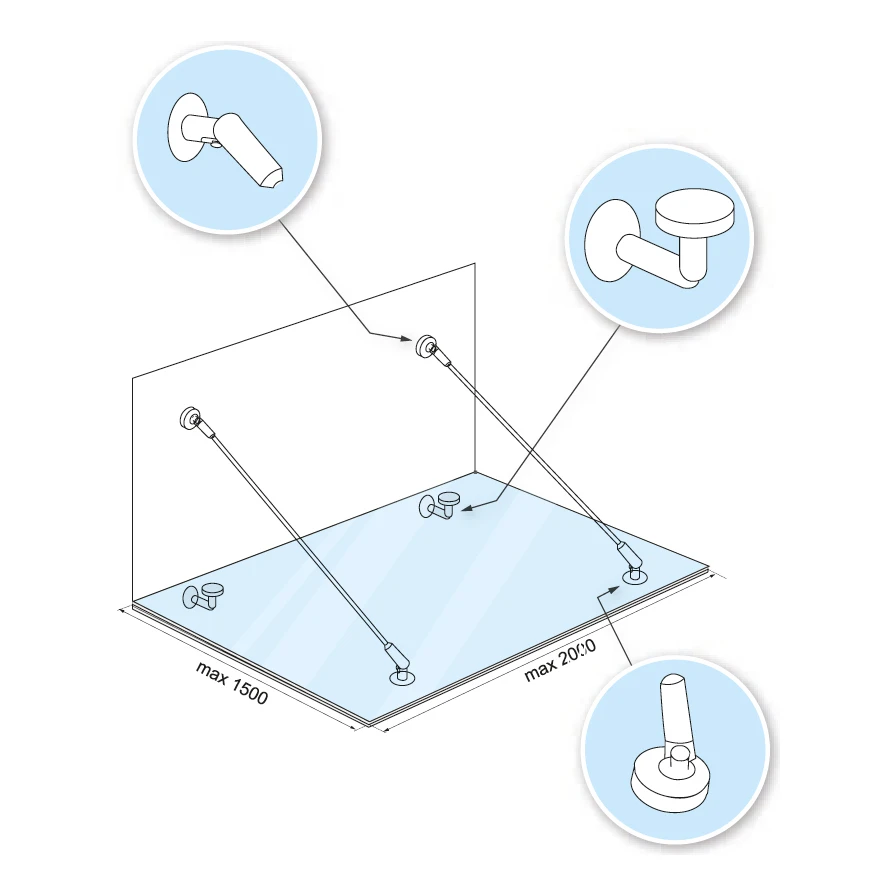

- Lasin enimmäisleveys: 2000 mm
- Katoksen enimmäissyvyys: 1500 mm
- Yläreiät (seinä–lasi-liittimet): 88 mm yläreunasta, 250 mm sivureunoista
- Alareiät (lasi–vetotanko-liittimet): 200 mm alareunasta, 250 mm sivureunoista
- Lasin reikien halkaisija: Ø18 mm
Monipuolinen käyttökohde on tämän järjestelmän keskeinen ominaisuus. Paksusti eristettyihin rakennuksiin voidaan käyttää lisäkiinnityslevyä, joka mahdollistaa liittimien varman ankkuroinnin kantavaan rakenteeseen. Tämän ansiosta sarja soveltuu sekä uudisrakennuksiin että vanhojen julkisivujen saneerauksiin. Lasikatteet suojaavat sisäänkäyntialuetta sateelta ja antavat samalla rakennukselle modernin, kevyen visuaalisen ilmeen.
Tekniset tiedot
- Vetotangon kierre: M10
- Lasin paksuus: 8–17,52 mm
- Seinä- ja lasikiinnitysruuvit: M9
- Materiaali: ruostumaton teräs AISI 304
- Viimeistely: satiini
- Liittimen pituus: 130 mm
- Sarjan paino: 1,64 kg
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniset tiedot
| Materiaali | AISI 304 |
| Pintakäsittely | Satiini |
| Lasin paksuus [mm] | 8-17,52 |
