Lasikatos-järjestelmä M12. 3-osainen, vetovarsi fi 12mm, lasi 8-17,52mm (aisi304, universaali, satiini)
tuote ei saatavilla
lisää toivelistalle
Kuvaus
3-osainen lasikatos-järjestelmä M12 – AISI 304 -teräs, satiini
3-osainen lasikatos-asennusjärjestelmä, joka on suunniteltu 8–17,52 mm paksuisten lasikatosten ammattimaiseen asennukseen. AISI 304 -ruostumattomasta teräksestä valmistettu liitosten sarja satiiniviimeistelyllä tarjoaa kestävän, esteettisen ja turvallisen kiinnityksen lasikatoksille asuinrakennuksissa ja julkisissa tiloissa.

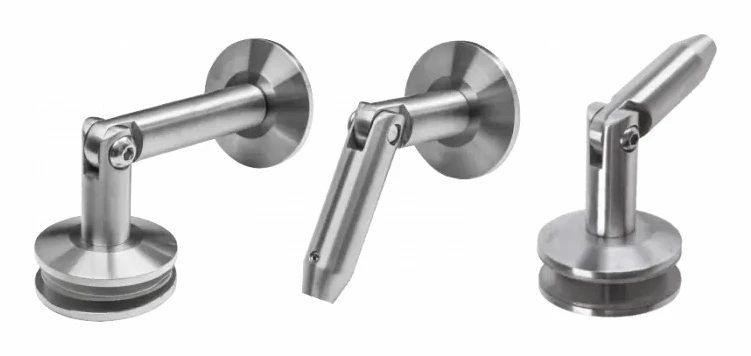

Sarja koostuu kolmesta tarkasti valmistetusta liittimestä, jotka muodostavat täydellisen lasikatos-kiinnitysjärjestelmän vetotangolla. Lasi ei ole suoraan kosketuksissa pidikkeisiin — sarjaan sisältyvät puristuskumit suojaavat lasilevyjä ja pitävät samalla lasin oikeassa asennossa. Universaali rakenne mahdollistaa asennuksen erityyppisiin rakennuksiin, ja paksumman julkisivueristeen tapauksessa voidaan käyttää lisäasennuslevyä, mikä tekee järjestelmästä erittäin joustavan.

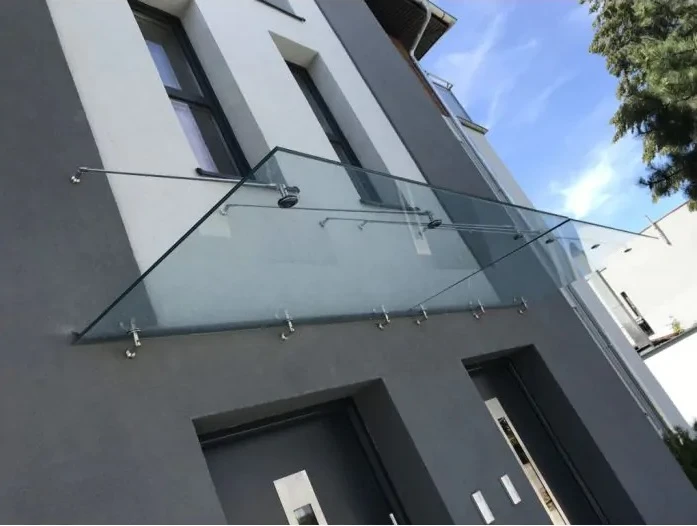

Lasikatokset palvelevat kahta tarkoitusta — ne suojaavat sateelta ja säärasitukselta sekä antavat julkisivulle kevyen arkkitehtonisen ilmeen. Vetotangoilla varustettu järjestelmä takaa rakenteen jäykkyyden säilyttäen samalla minimalistisen ulkonäön, joka sopii täydellisesti moderneihin rakennuksiin.

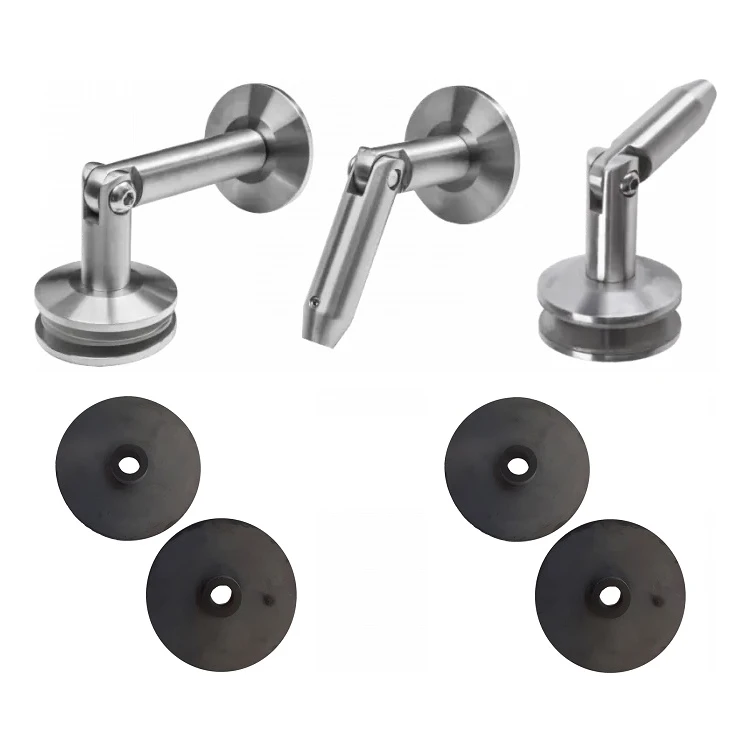

Sarjan sisältö
- Liitin seinä–lasi puristuskumisarjalla
- Liitin lasi–vetotanko M12 puristuskumisarjalla
- Liitin vetotanko M12–seinä
Sarja ei sisällä: lasilevyjä, vetotankoja eikä muita edellä mainitsemattomia osia. M12-kierteinen vetotanko (ruostumattomasta teräksestä valmistettu tanko) on valittava erikseen — saatavilla olevat pituudet ovat 1 m, 1,2 m ja 1,5 m. Vetotanko kiinnitetään julkisivuun ja kiristetään sen jälkeen lasikatoksen optimaalisen asennon saavuttamiseksi, mikä varmistaa sen vakauden.
Tekniset tiedot
- Materiaali: ruostumaton teräs AISI 304
- Pintakäsittely: satiini
- Vetotangon kierre: M12
- Seinä- ja lasiruuvien kierre: M10
- Lasin paksuus: 8–17,52 mm
- Pituus (L): 130 mm
- Sarjan paino: 1,6 kg
- Lasin reikien halkaisija: Ø18 mm
- Vetotangon asennuskulma: 95°
- EAN: 5901289674263

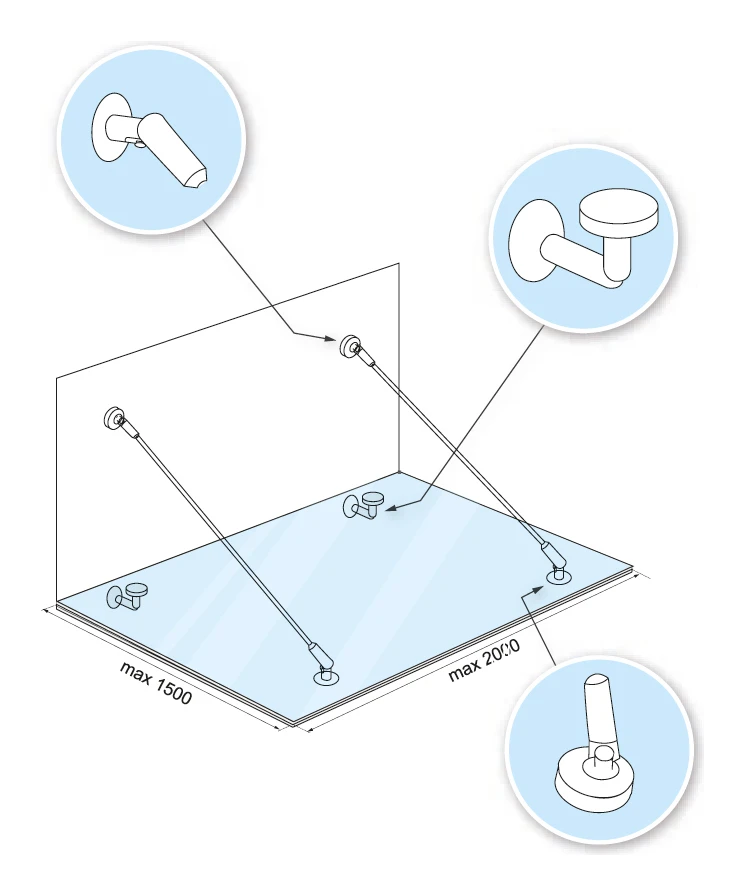

Mitoitus ja asennuskaavio
Reikien oikea sijoittelu lasilevyyn on rakenteen vakauden ja turvallisuuden kannalta ratkaisevan tärkeää. Alla olevat kaaviot esittävät suositellun kiinnityspisteiden järjestelyn sekä lasin suurimmat sallitut mitat.

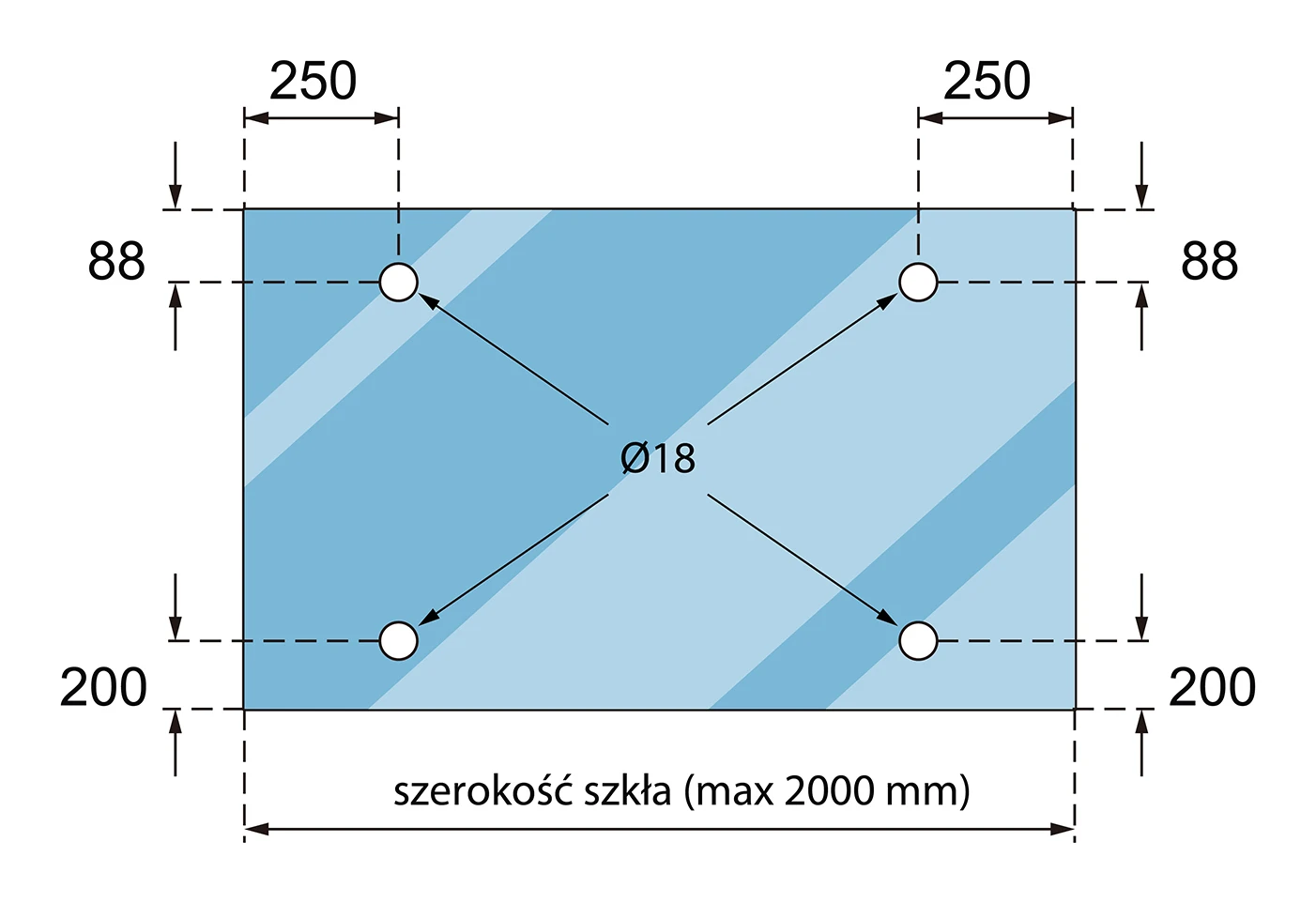

Suositellut reikien sijoitusmitat lasissa:
- Lasin enimmäisleveys: 2000 mm
- Lasin enimmäissyvyys (uloke): 1500 mm
- Reikien etäisyys sivureunoista: 250 mm
- Yläreunan reikien etäisyys yläreunasta: 88 mm
- Alareunan reikien etäisyys alareunasta: 200 mm
- Reikien halkaisija: Ø18 mm

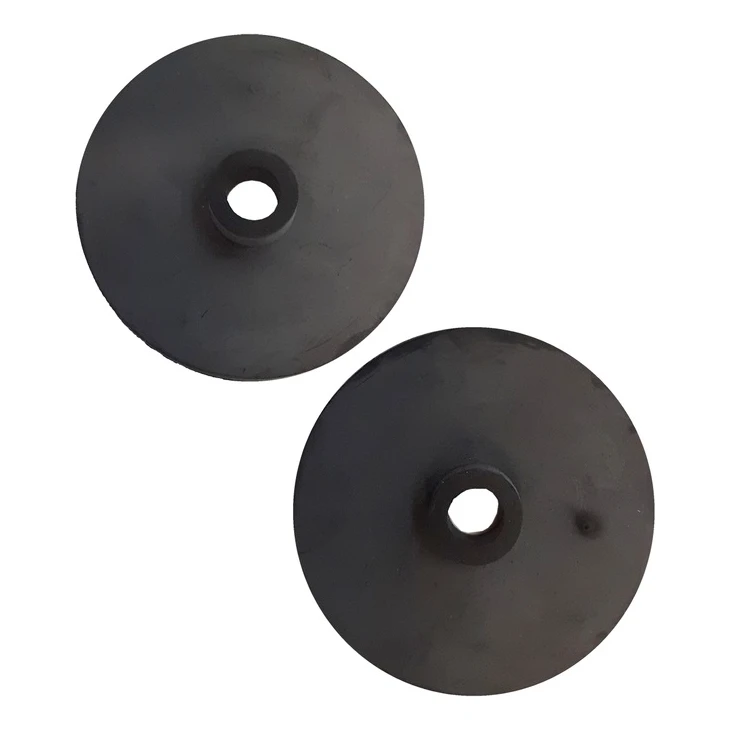

Puristuskumit suojaavat lasilevyjä suoralta kosketukselta liittimien metalliosiin, poistaen halkeamariskin ja varmistaen lasin vakaan pysymisen paikallaan. Kumisarja on mukana jokaisessa lasiin kosketuksissa olevassa liittimessä.
Lasikatosten asennuksen korkean vaativuustason vuoksi suositellaan, että asennustyöt uskotaan ammattitaitoiselle asennusryhmälle, jolla on kokemusta karkaistujen lasirakenteiden ja vetotankojärjestelmien kanssa työskentelystä.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniset tiedot
| Materiaali | AISI 304 |
| Pintakäsittely | Satiini |
| Lasin paksuus [mm] | 8-17,52 |
