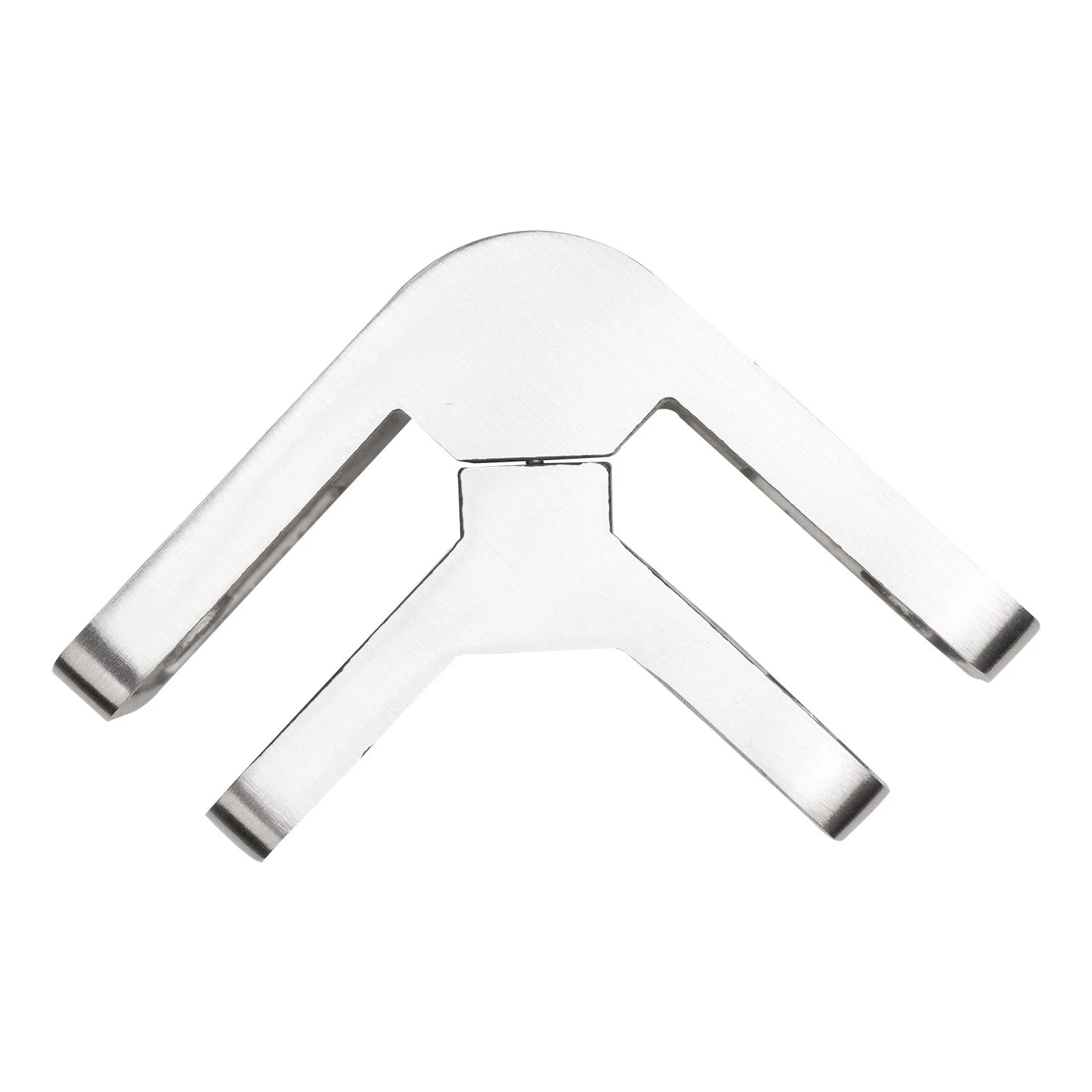

Lasipidin 6–10,76 mm neliö 90° pin 53x45x26 mm AISI 304 satiini
tuote ei saatavilla
lisää toivelistalle
Kuvaus
Kulmapidin lasille 90° neliömäinen 53×45 mm – AISI 304 teräs, satiiniviimeistely
Kulmapidin lasille 90° mitoilla 53 × 45 × 26 mm on ammattimainen ratkaisu kahden lasilevyn liittämiseen suorassa kulmassa kaiteissa ja lasirakenteissa. Valmistettu AISI 304 ruostumattomasta teräksestä satiiniviimeistelyllä, se tarjoaa pitkäaikaisen korroosionkestävyyden sekä esteettisen, modernin ulkonäön. Pidin on yhteensopiva karkaistu- ja laminoidun lasin kanssa paksuudella 6–10,76 mm, mikä kattaa rakentamisessa yleisimmin käytetyt kokoonpanot.

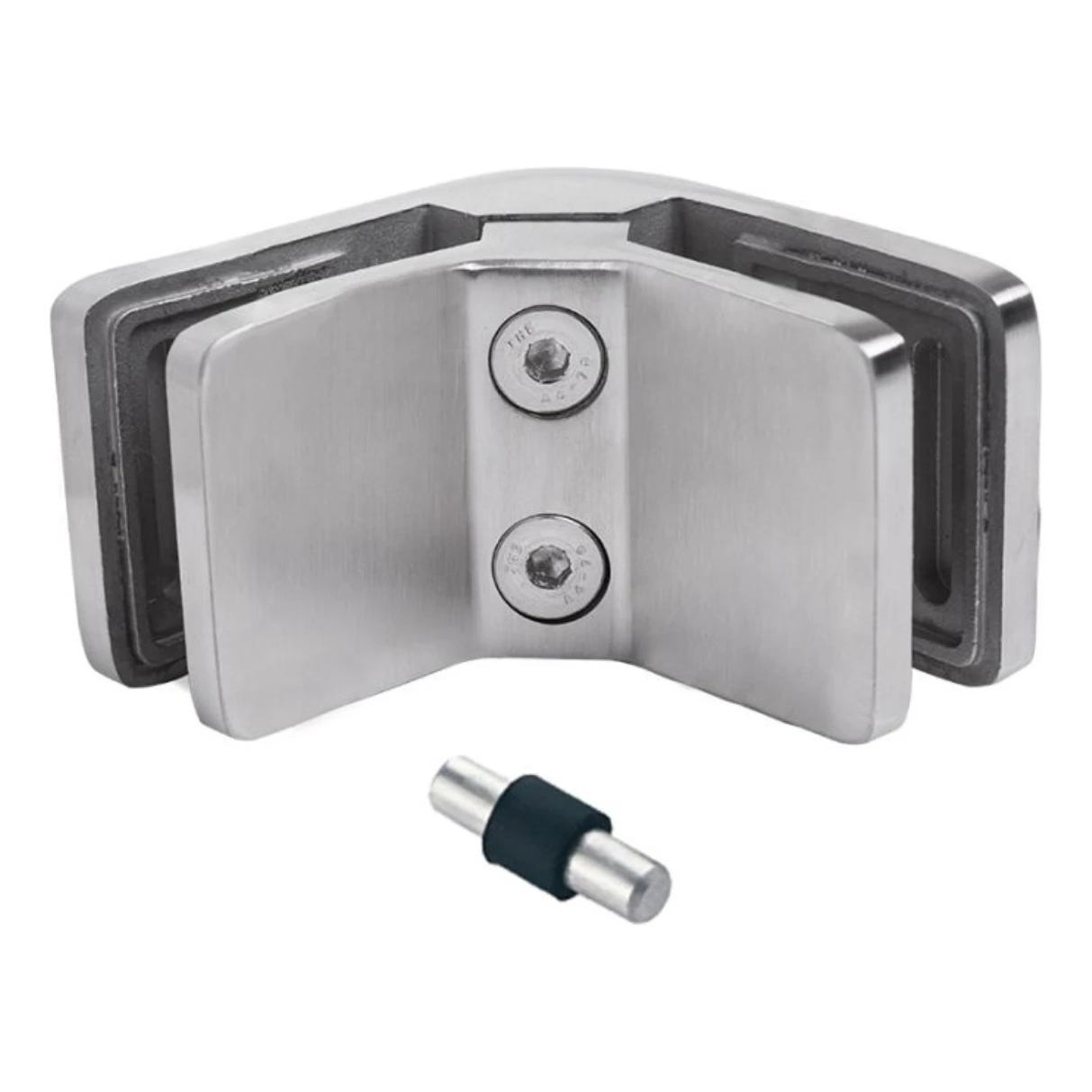

Pidinsarjaan kuuluu turvatappi kumisuojuksella, joka vakauttaa lasilevyn asennon ja estää sen tahattoman irtoamisen. Pidinkonstruktio perustuu kahteen puoliskoon, jotka kiristetään 2×M6 kuusiokoloruuveilla, mikä mahdollistaa tarkan puristuksen säädön ilman koko elementin irrottamista.
Tekniset tiedot
- Tyyppi: kulmapidin 90° (lasi–lasi)
- Ulkomitat: 53 × 45 mm
- Leveys (syvyys): 26 mm
- Materiaali: ruostumaton teräs AISI 304
- Viimeistely: satiini
- Lasin paksuus: 6–10,76 mm (karkaistu tai laminoitu)
- Kiinnitys: 2 × M6 – kuusiokoloruuvit
- Turvatappi: sisältyy toimitukseen
- Paino: 0,46 kg
- EAN: 5903313207898
Rakenteellinen toiminto ja turvallisuus

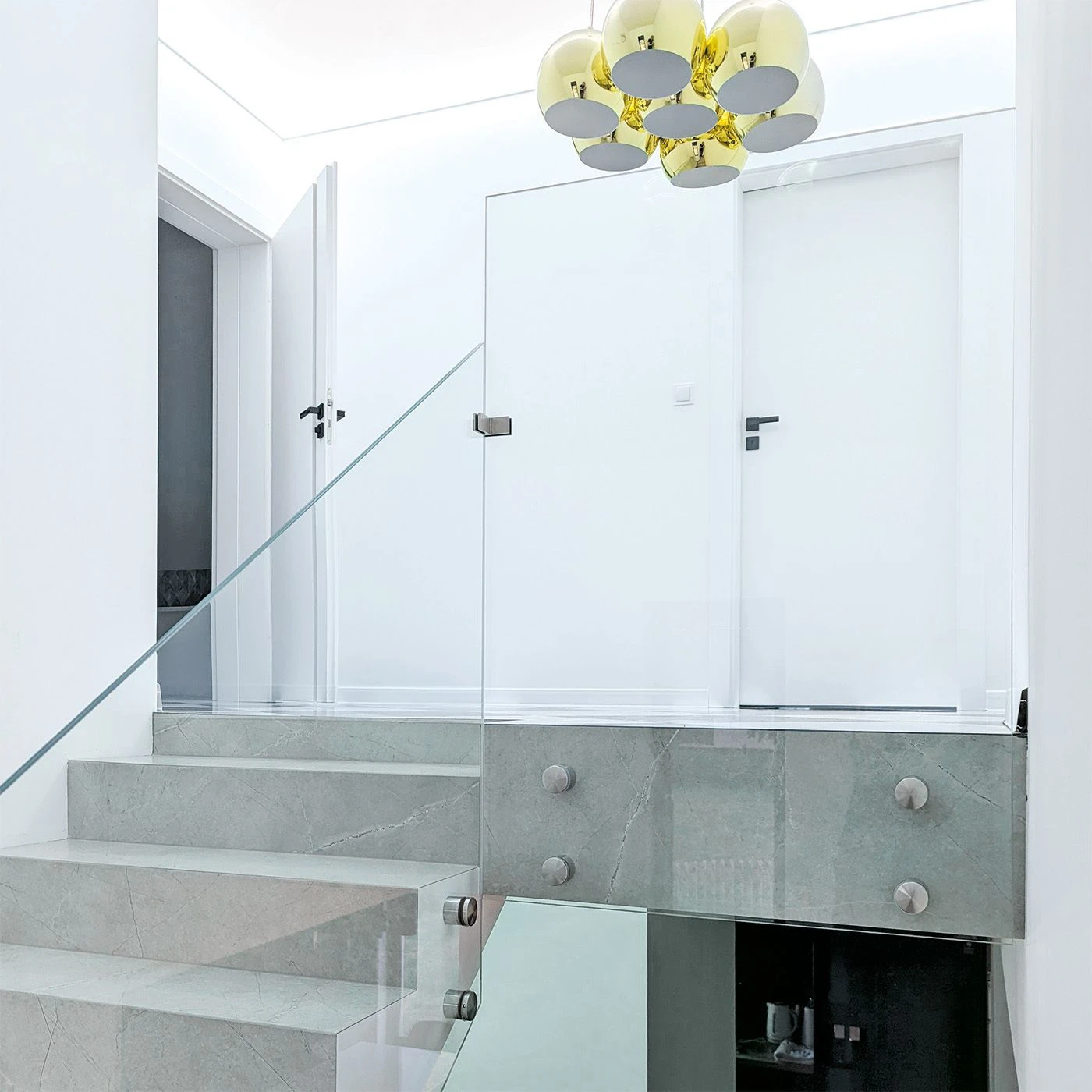

Kulmapidin on keskeinen elementti, joka vaikuttaa lasikaiteiston vakauteen ja turvallisuuteen. Yhdistämällä kaksi lasilevyä 90° kulmaan se estää tehokkaasti lasin liukumisen, jäykistää rakennetta ja vähentää merkittävästi vahinkoriskiä käytön aikana. Pidikkeen asennus poistaa tarpeen käyttää lisäkehyksiä tai -profiileja — se mahdollistaa minimalististen, kehyksettömien kaidejärjestelmien luomisen parvekkeille, terasseille, portaikoihin sekä julkisiin tiloihin.
AISI 304 ruostumattoman teräksen satiiniviimeistely tarjoaa korroosiosuojan lisäksi myös elegantin ulkonäön. Neutraalin värityksen ja hienovaraisen kiillon ansiosta pidin sopii erinomaisesti moderneihin lasi- ja ruostumattomasta teräksestä valmistettuihin kaiteisiin.
Yksityiskohtaiset mitat teknisistä piirustuksista

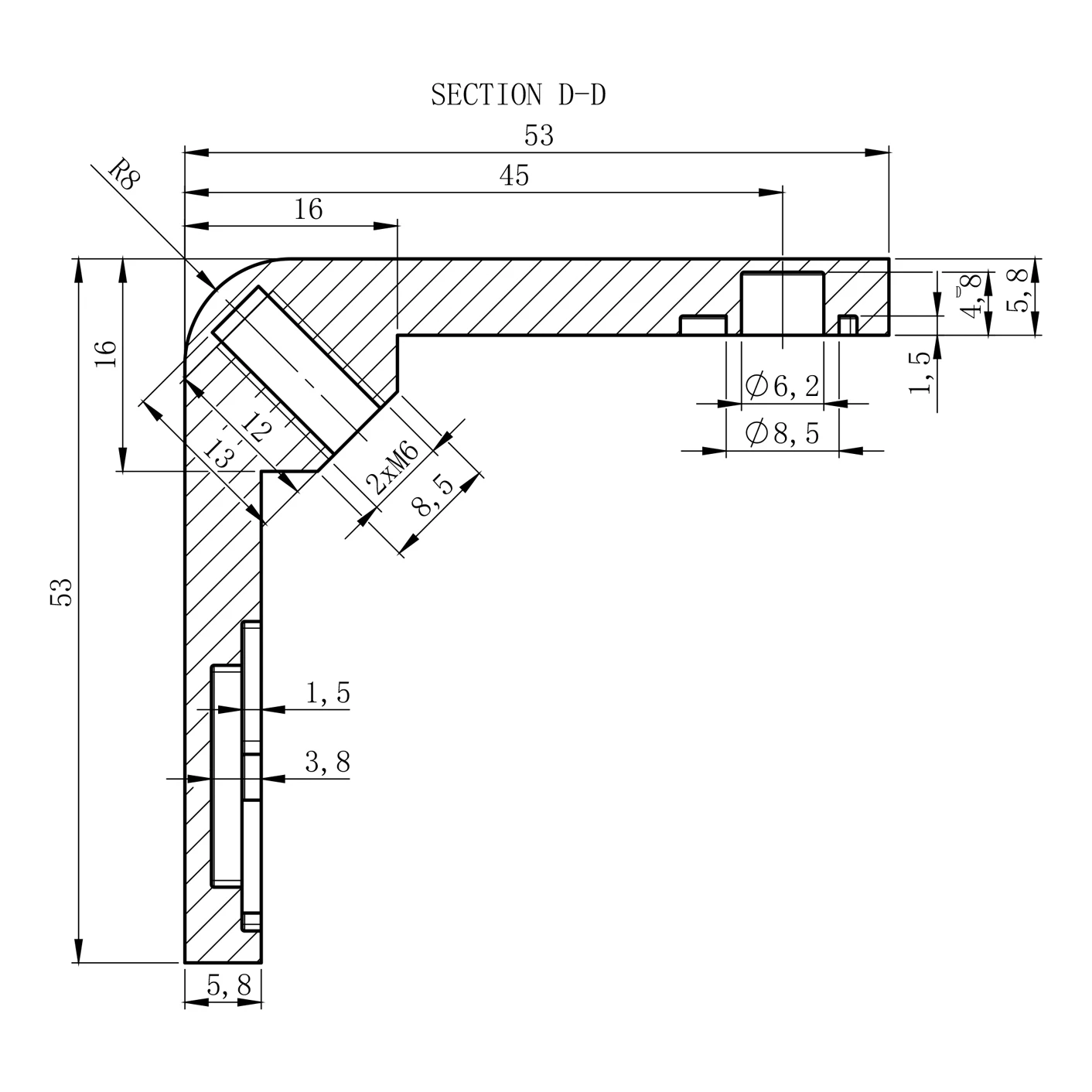

Pidikkeen runko (leikkaus D-D):
- Varren ulkopituus: 53 mm
- Varren sisäpituus: 45 mm
- Varren paksuus: 5,8 mm
- Ulkokulman pyöristyssäde: R8
- Kiinnitysreiän halkaisija: ⌀6,2 mm
- Upotuksen halkaisija: ⌀8,5 mm
- Kiinnityskierreosat: 2 × M6
- Kierteen syvyys: 8,5 mm

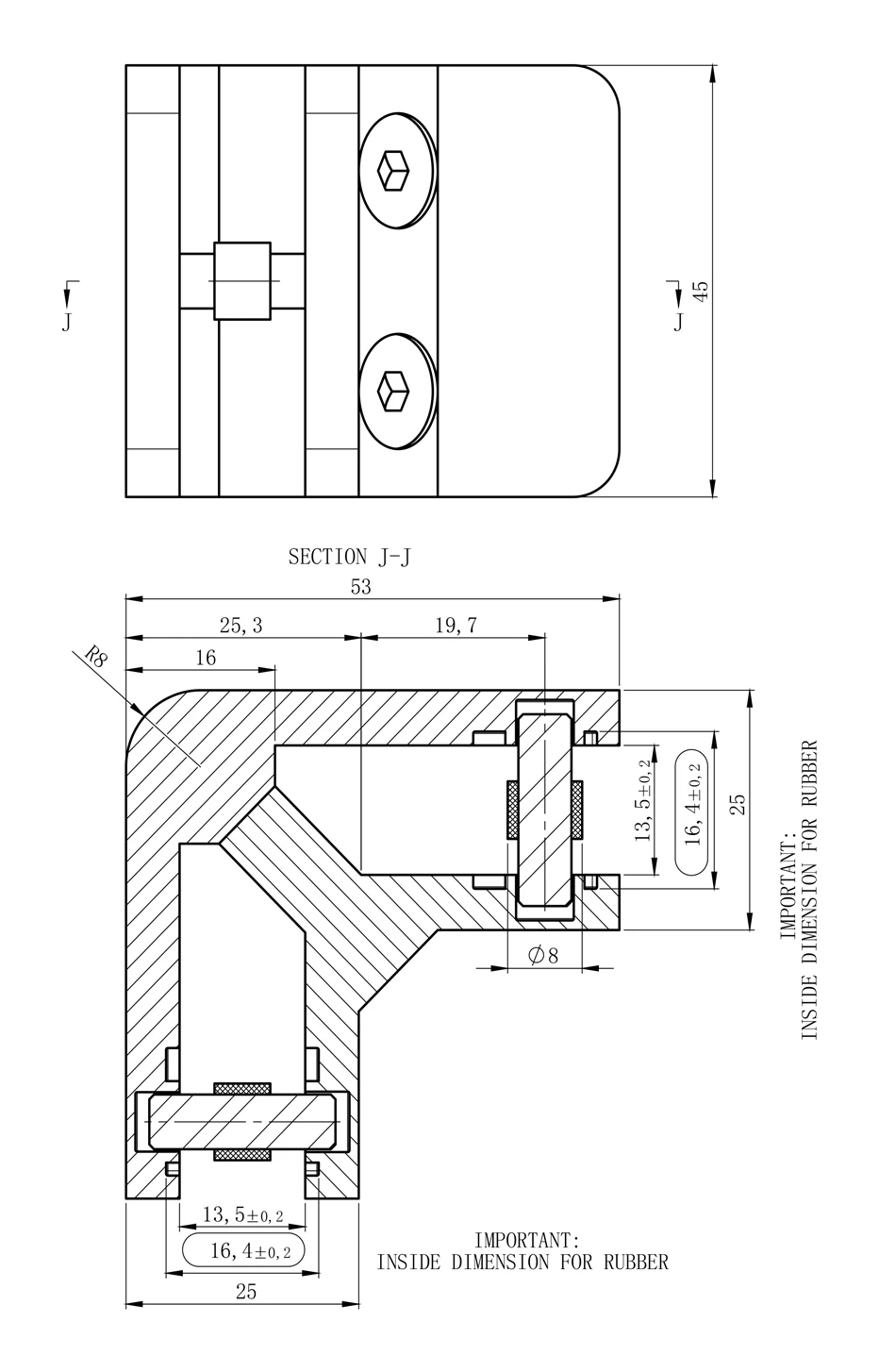

Lasiura (leikkaus J-J):
- Sisäuran leveys (tiivisteelle): 16,4 ±0,2 mm
- Metallileukujen välinen uran leveys: 13,5 ±0,2 mm
- Leukukokoonpanon kokonaispaksuus: 25 mm
- Turvatappin halkaisija: ⌀8 mm

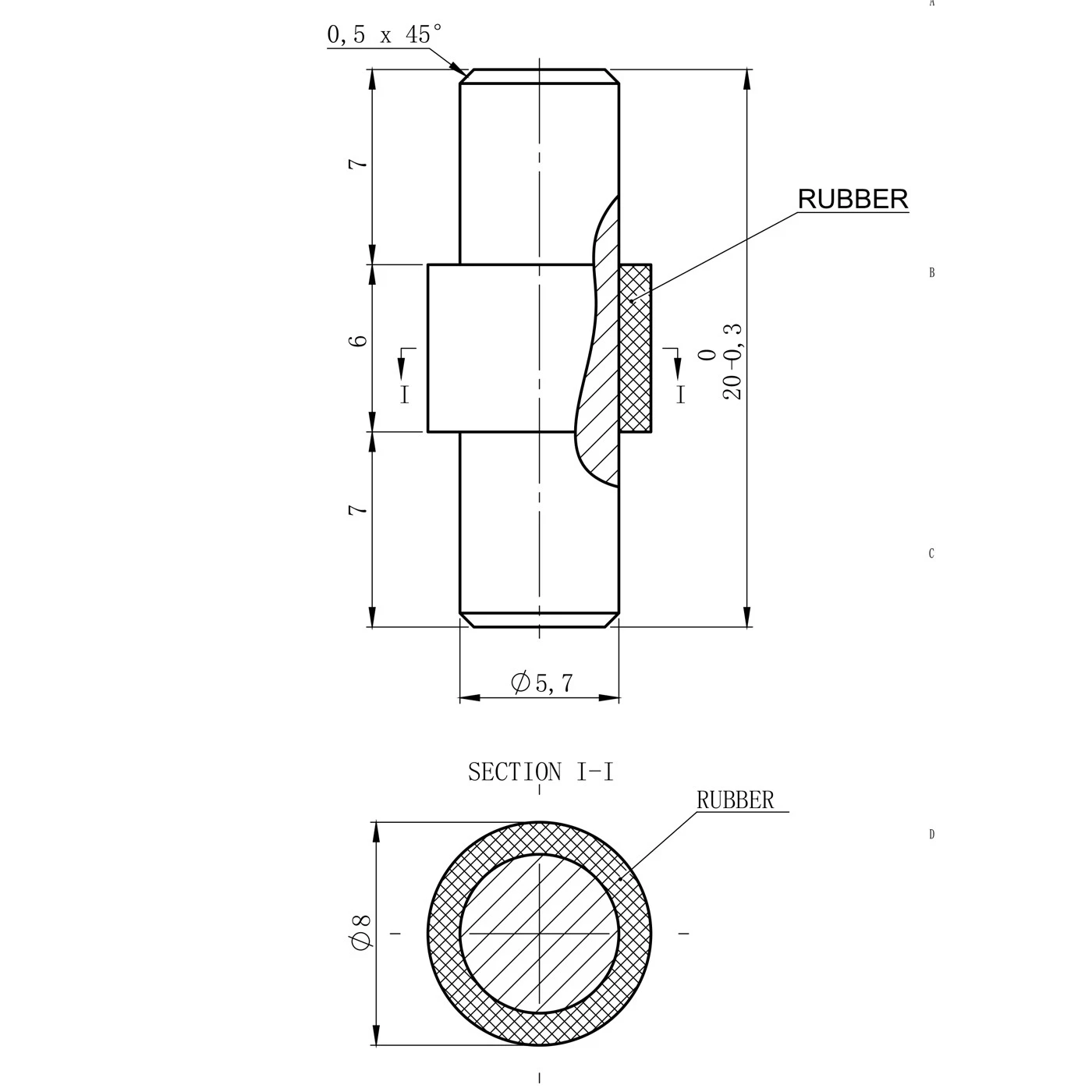

Turvatappi:
- Kokonaispituus: 20 mm (toleranssi: 0 / −0,3 mm)
- Varren halkaisija: ⌀5,7 mm
- Kumin ulkohalkaisija: ⌀8 mm
- Pituusjako: yläosa 7 mm + keskiosa 6 mm (kumi) + alaosa 7 mm
- Viistotus: 0,5 × 45°

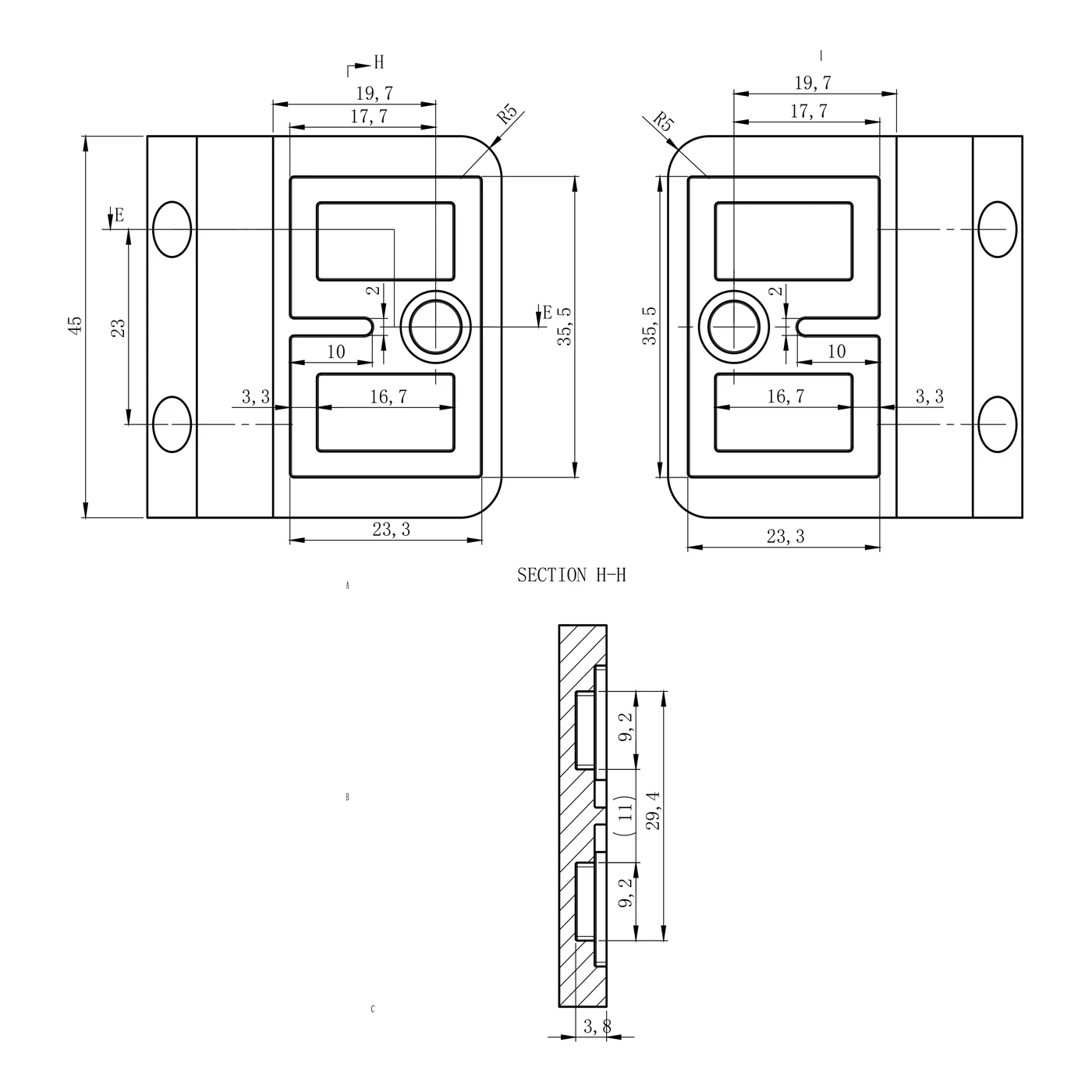

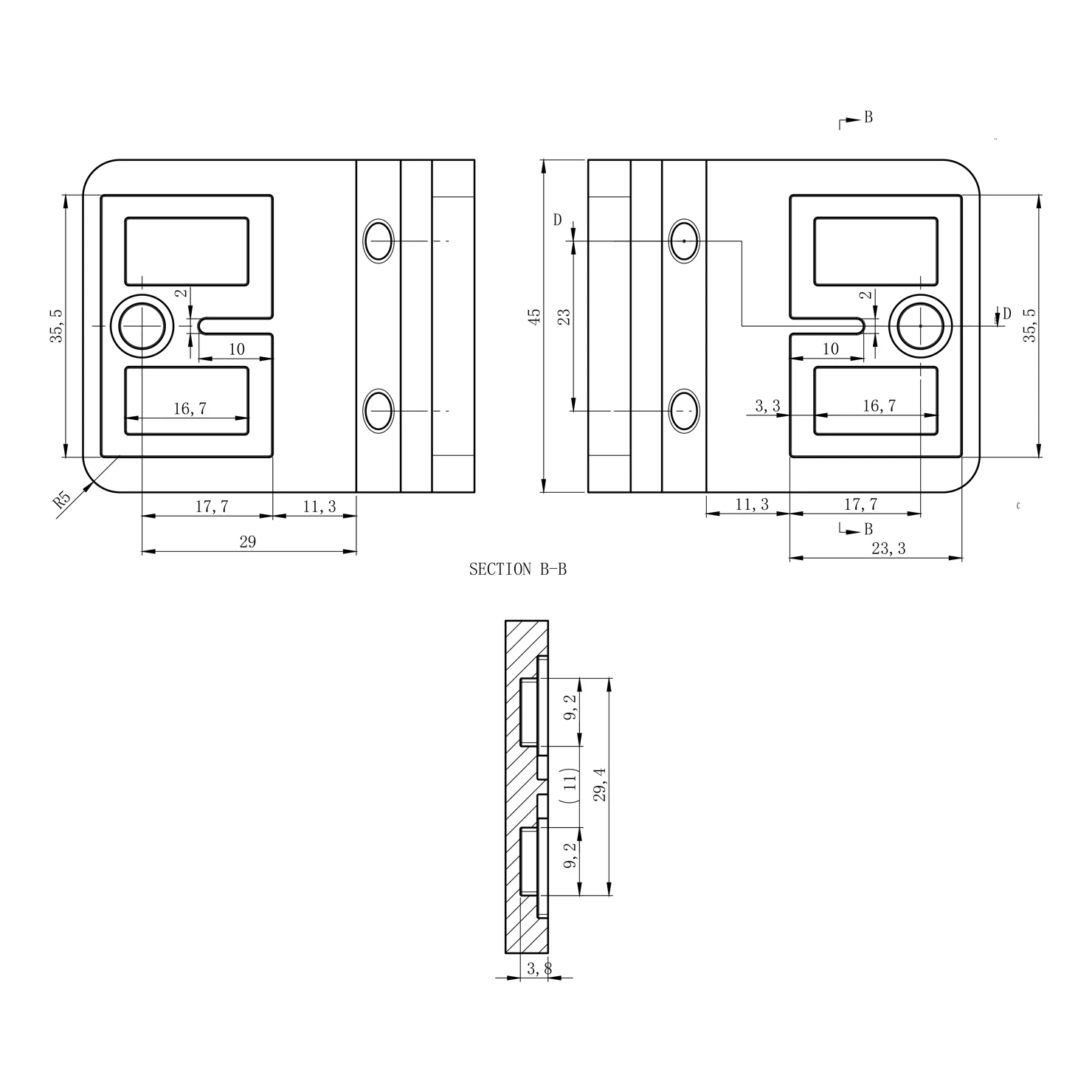

Kumitiivisteiden pesät (sisänäkymät):
- Tiivistepesän leveys: 17,7 mm
- Pesän korkeus: 35,5 mm
- Sisäulokkeen leveys: 16,7 mm
- Pesän pyöristyssäde: R5
- Pidikkeen puoliskon paksuus: 3,8 mm
- Kiinnitysreikien välinen etäisyys: 23 mm
Yhteensopivuus ja asennus
Pidin on tarkoitettu lasille paksuudella 6 mm–10,76 mm — sekä karkaistuna että laminoituna. Lasilevyn valitun paksuuden mukaan tulee valita sopivat kumitiivisteet, jotka varmistavat täydellisen istuvuuden ja lasin tehokkaan kiinnittymisen pidikkeeseen. Asennukseen tarvitaan 2 kumitiivistesarjaa, jotka ovat saatavilla erillisinä lisävarusteina.
- Kuusiokoloruuvit mahdollistavat puristuksen säädön ilman pidikkeen irrottamista
- Kumitiivisteet valitaan asennettavan lasin tietyn paksuuden mukaan
- Turvatappi vakauttaa lasilevyn ja estää sen irtoamisen

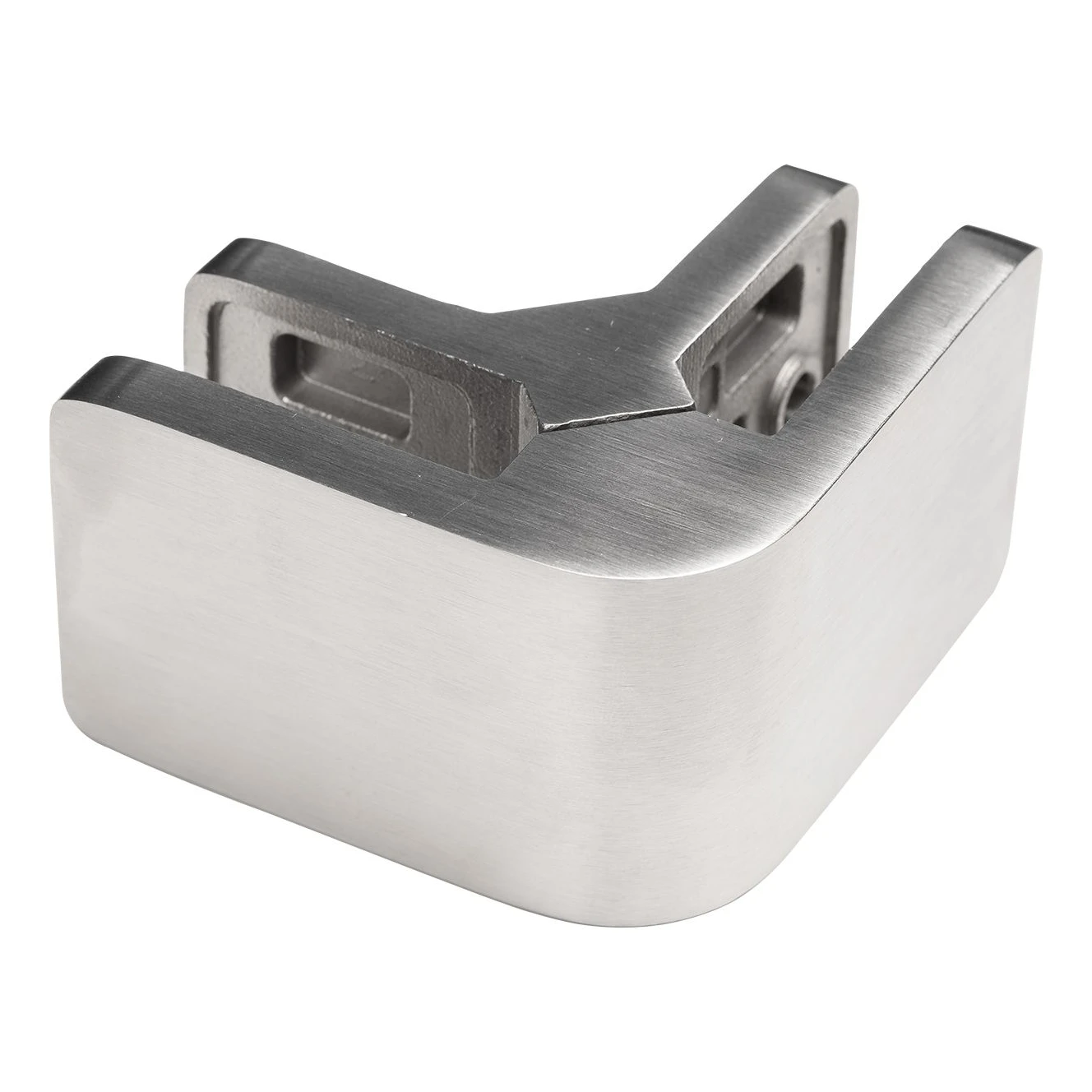

Tuotenäkymä
Tekniset tiedot
| Materiaali | AISI 304 |
| Pintakäsittely | Satiini |
| Lasin paksuus [mm] | 6-10,76 |
