Liukuportin kärrysetti: 2× kärry (9-rullainen, muovi) + tarvikkeet
tuote ei saatavilla
lisää toivelistalle
Kuvaus
Liukuportin sarja – 2 yhdeksänrullaista rullavaunua + vastaanottokiinnike + sisäänajorulla
Täydellinen itsekantavan liukuportin varustesarja, suunniteltu 80×80×5 mm kiskoille. Sarjaan kuuluu kaksi yhdeksänrullaista rullavaunua muovirullilla, vastaanottokiinnike sekä sisäänajorulla – kaikki, mitä tarvitaan portin ammattimaiseen asennukseen, kun suurin kuormitus on enintään 600 kg.

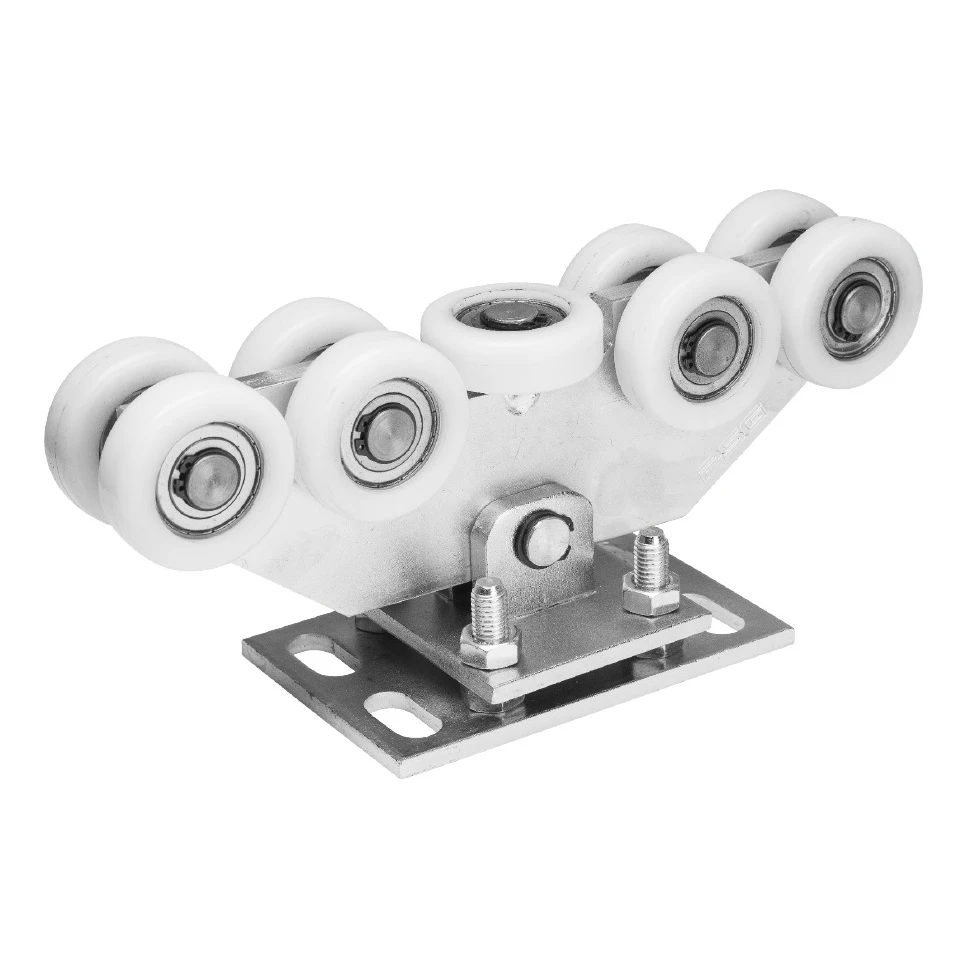

Rullavaunu 80 – hiljainen ja sujuva portin kulku
9 muovirullalla varustetut rullavaunut takaavat liukuportin poikkeuksellisen hiljaisen ja sujuvan toiminnan. Jokaisessa rullassa on kuulalaakeri, mikä minimoi vierintävastuksen. Tämä vähentää käyttölaitteen kulumista ja parantaa käyttömukavuutta. Jokainen rullavaunu sopii 80×80×5 mm kiskolle, ja siinä on tukeva asennuslevy ruuvikiinnitysreikineen.
- Rullavaunun suurin kuormitus: 600 kg
- Rullien määrä: 9 kpl (muovi, laakeroidut)
- Yhteensopiva kisko: 80×80×5 mm
- Rullavaunun mitat (pituus × korkeus × leveys): 180 × 120 × 155 mm
- Asennuslevyn reikien jakoväli: 140 mm
- Rullien akselikorkeus: 65 mm
- Levyn leveys: 68 mm
- Määrä sarjassa: 2 kpl

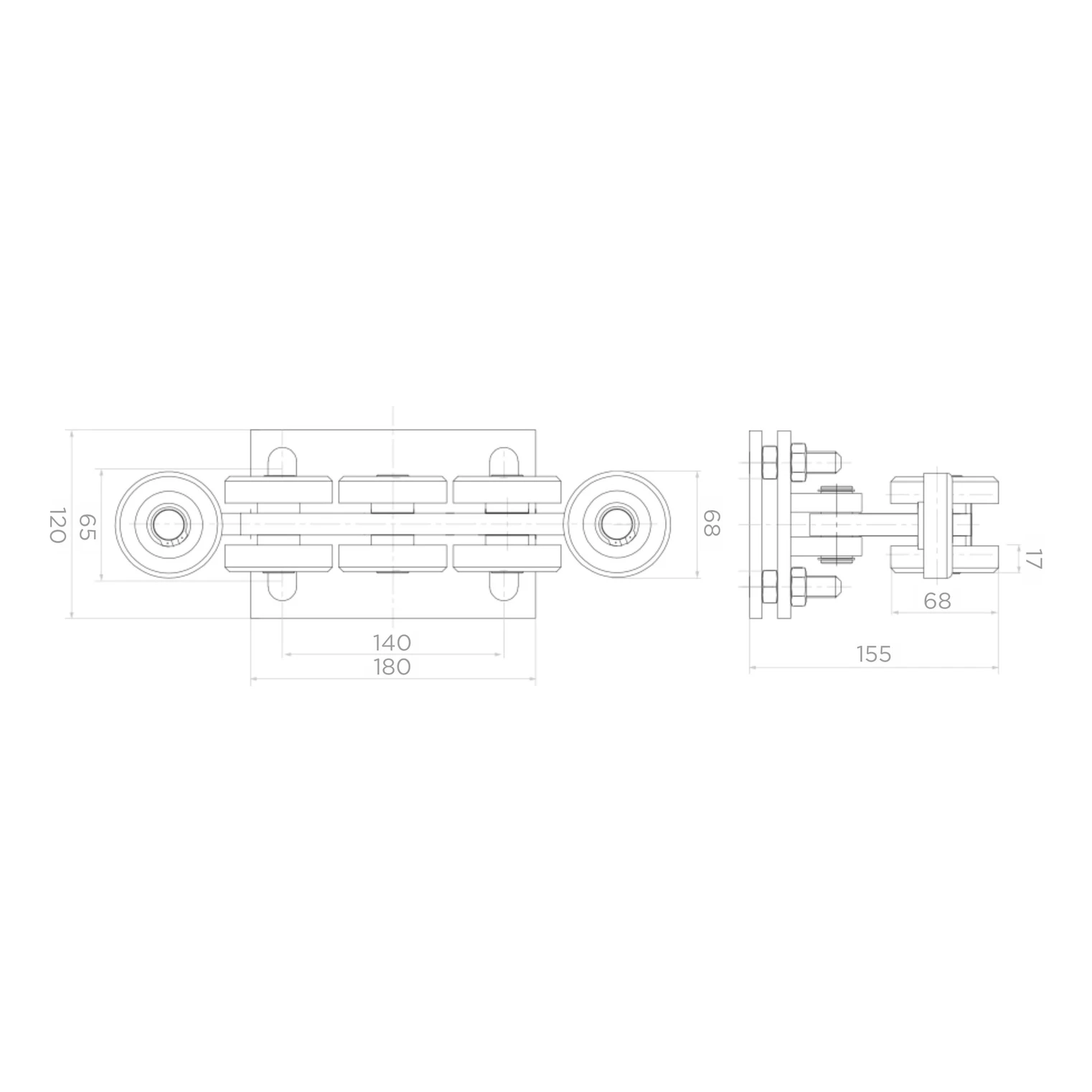

Rullavaunun yksityiskohtainen tekninen piirros esittää kaikki tärkeimmät asennusmitat. 180 × 68 mm kokoinen pohjalevy säätöruuveineen mahdollistaa portin tason tarkan säädön asennuksen jälkeen. Rullavaunun kokonaiskorkeus on 120 mm ja syvyys 155 mm, mikä on otettava huomioon perustuksia suunniteltaessa.

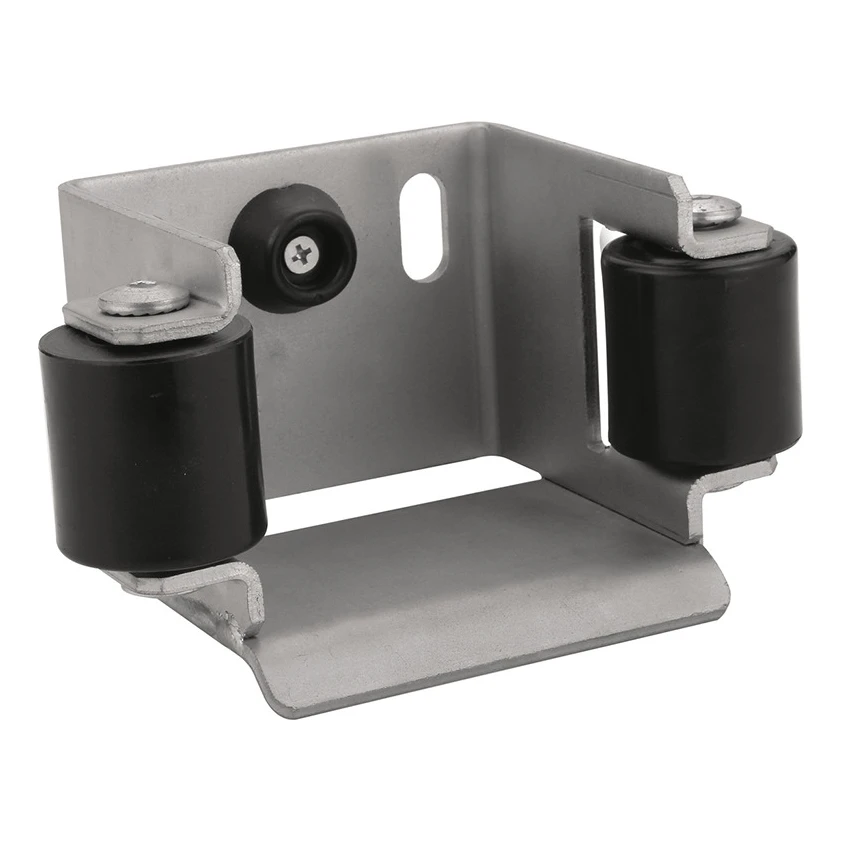

Vastaanottokiinnike – vakautus ja suojaus
Teräksisellä vastaanottokiinnikkeellä on kaksi tehtävää: se vakauttaa portin suljetussa asennossa ja jakaa portin painon useammalle kannatinelementille, mikä pidentää rullavaunujen käyttöikää merkittävästi. Kiinnikkeessä on kaksi muovista ohjausrullaa, joiden väli on 88 mm ja jotka ohjaavat portin kiskon tarkasti paikalleen. Takaseinässä on kaksi asennusreikää sekä kumipuskuri, joka vaimentaa sulkeutumisen iskua. Tuote on sinkitty ja sääolosuhteita kestävä.
- Yhteensopiva kisko: 80×80 mm
- Rullien välinen leveys: 88 mm
- Kiinnikkeen mitat (pituus × leveys × korkeus): 100 × 90 × 85 mm
- Levyn paksuus: 4 mm
- Pinnoite: sinkitty
- Määrä sarjassa: 1 kpl

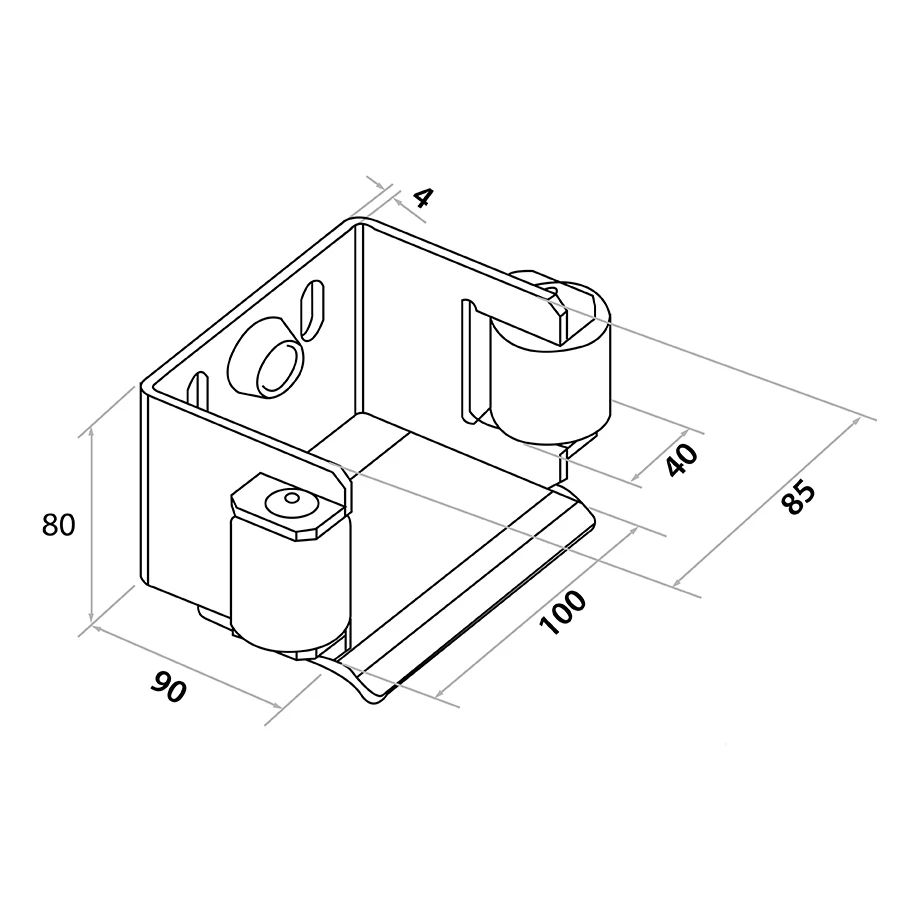

Vastaanottokiinnikkeen mittapiirros esittää sen tärkeimmät asennusmitat: pohja 100 × 90 mm, korkeus 80 mm (rullat mukaan lukien 85 mm), ohjausrullan aukon halkaisija 40 mm. 4 mm paksuinen levyrakenne takaa riittävän jäykkyyden ja kestävyyden.

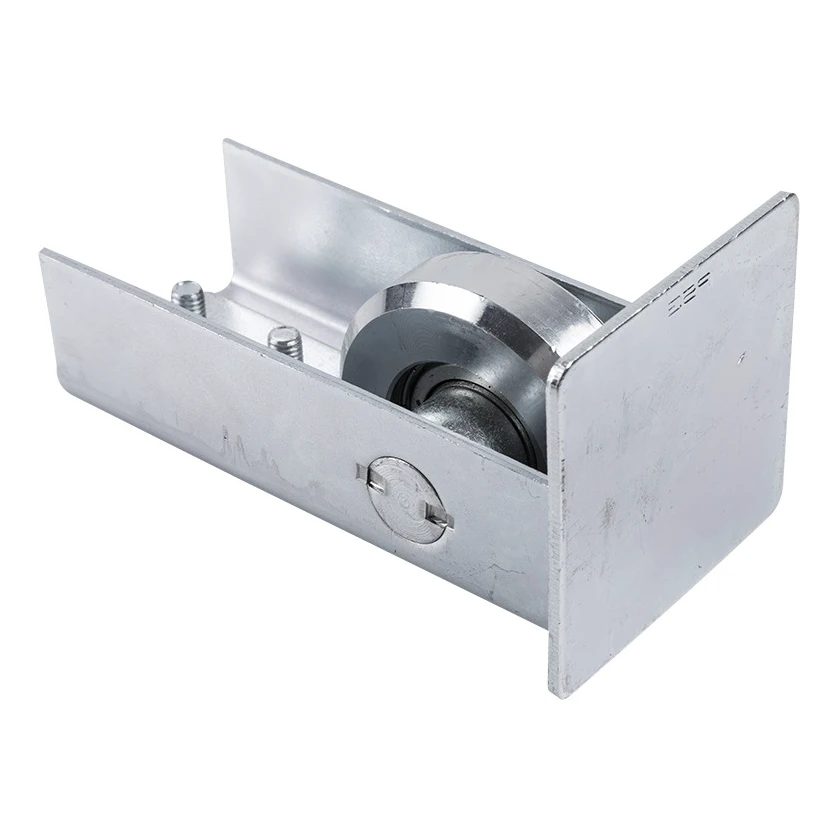

Sisäänajorulla – järjestelmän pidempi käyttöikä
Teräksinen sisäänajorulla asennetaan itsekantavan liukuportin kiskon alkuun. Sen tehtävänä on ohjata kisko pehmeästi rullavaunuille aina portin sulkeutuessa, mikä vähentää merkittävästi iskuja ja pidentää koko mekanismin käyttöikää. Lisäksi se suojaa kiskon sisään kertyvältä lumelta ja jäältä. Asennusruuvit kuuluvat toimitukseen. Tuote on sinkitty.
- Yhteensopiva kisko: 80×80×5 mm
- Kotelon mitat (pituus × leveys × korkeus): 148 × 80 × 62 mm
- Rullan leveys: 64 mm
- Kotelon levyn paksuus: 3 mm
- Pinnoite: sinkitty
- Toimitukseen kuuluu: asennusruuvit
- Määrä sarjassa: 1 kpl

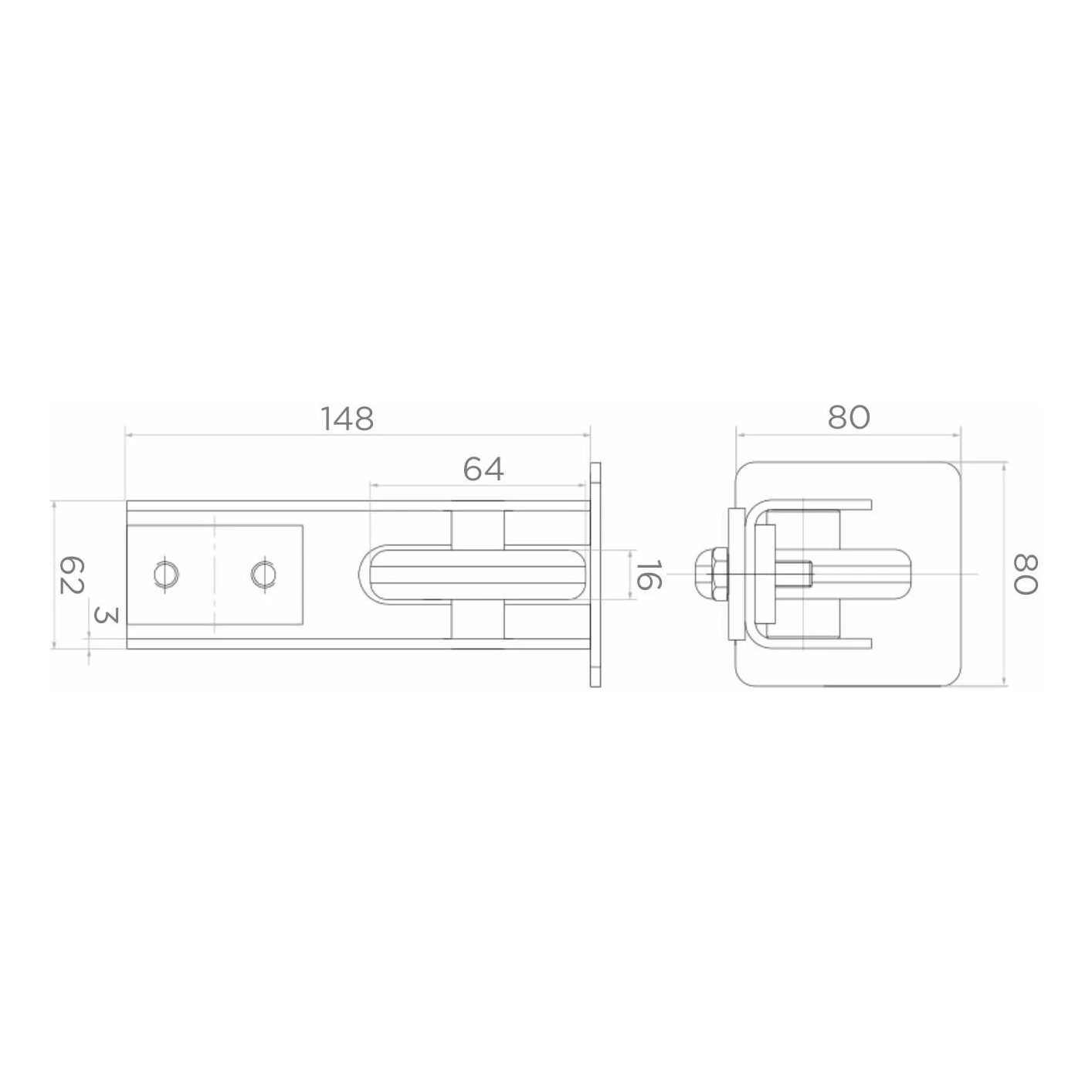

Sisäänajorullan tekninen piirros esittää kotelon mitat: pituus 148 mm, leveys 80 mm, korkeus 62 mm (levyn paksuus 3 mm). Sisärullan leveys on 64 mm ja akselin korkeus 16 mm kotelon pohjasta.

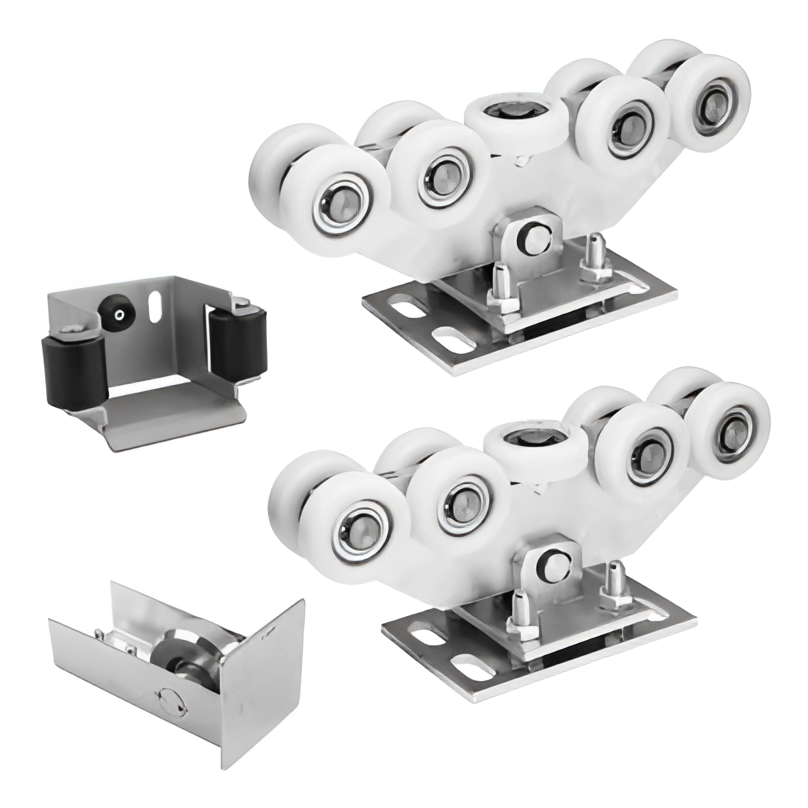

Sarjan sisältö
- Rullavaunu 80 (9 rullaa, muovirullat) – 2 kpl
- Vastaanottokiinnike kahdella ohjausrullalla – 1 kpl
- Sisäänajorulla asennusruuveineen – 1 kpl
Sarja on tarkoitettu itsekantavien liukuporttien ammattimaiseen asennukseen 80×80×5 mm kiskoille. Kaikki teräsosat on sinkitty, mikä takaa korroosionkestävyyden ja pitkän käyttöiän ulkoolosuhteissa. Koko sarjan paino on 17,22 kg.
Sarjan tekniset tiedot
- Yhteensopiva kisko: 80×80×5 mm
- Suurin kuormitus (rullavaunua kohti): 600 kg
- Rullavaunujen rullien materiaali: muovi, laakeroidut
- Teräsosien pinnoite: sinkitty
- Sarjan paino: 17,22 kg
- EAN: 5903313203586
Tekniset tiedot
| Tuotetyyppi | Paketti / KIT lisätarvikkeilla |
| Rullien materiaali | Muovi |
| Rullien määrä [szt.] | 9 |
| Vaunun rakenne | Kiinteä |
| Maks. kantokyky [kg] | 600 |
| Liukukiskon koko | 80x80x5 |
| Ajojärjestelmän tyyppi | Rullakulkujärjestelmä |
