Liukuportin vaunupaketti 9-rullainen + KIT-lisätarvikkeet kiskoon 80

Täydellinen liukukelkasto itsekannattelevaan liukuporttiin, joka on suunniteltu 80×80×5 mm kiskoon. Paketti sisältää kaikki tarvittavat liuku- ja najoauselementit, jotka takaavat portin hiljaisen ja sujuvan toiminnan sekä pidentävät merkittävästi koko mekanismin käyttöikää. Sarjan maksimikuorma on 1000 kg, joten se soveltuu sekä asuinkiinteistöjen että teollisuuden portteihin. Kaikki komponentit ovat sinkittyjä, mikä takaa korkean korroosionkestävyyden ja pitkäaikaisen käytön ulkotiloissa.

• Sarjan paino: 21 kg
• Pakkauksen tilavuus: 16 524 cm³
• EAN: 5903313203579
• Kiskoyhteensopivuus: 80×80×5 mm
• Pintakäsittely: sinkitty

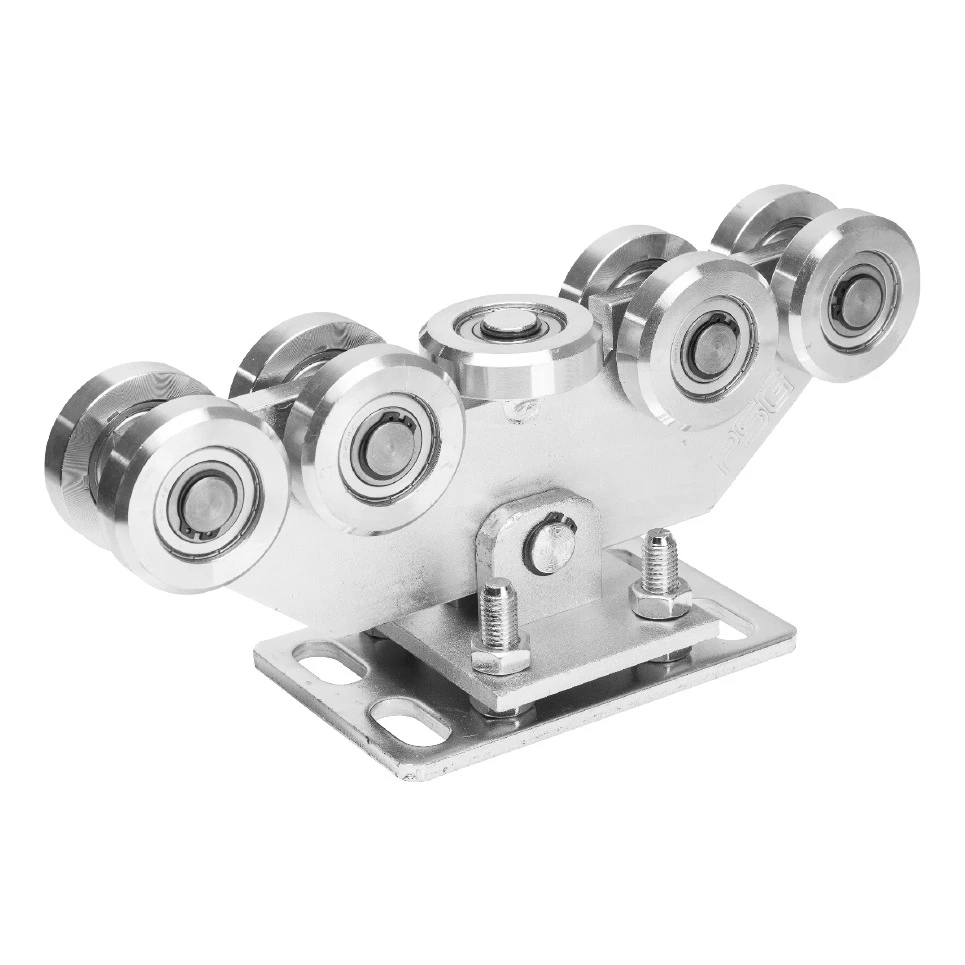

Liukuvaunu 80 – 9-rullanen

Liukuvaunu, jossa on 9 laakeroitua teräsrullaa, takaa portin erittäin sujuvan ja hiljaisen liukumisen. Ruuvein säädettävä korkeudensäätö mahdollistaa portin tarkan asettamisen vaakatasoon, mikä jakaa kuorman tasaisesti ja vähentää rullien kulumista. Jokainen vaunu on suunniteltu 80×80×5 mm kiskolle ja kestää kuormaa 1000 kg asti.

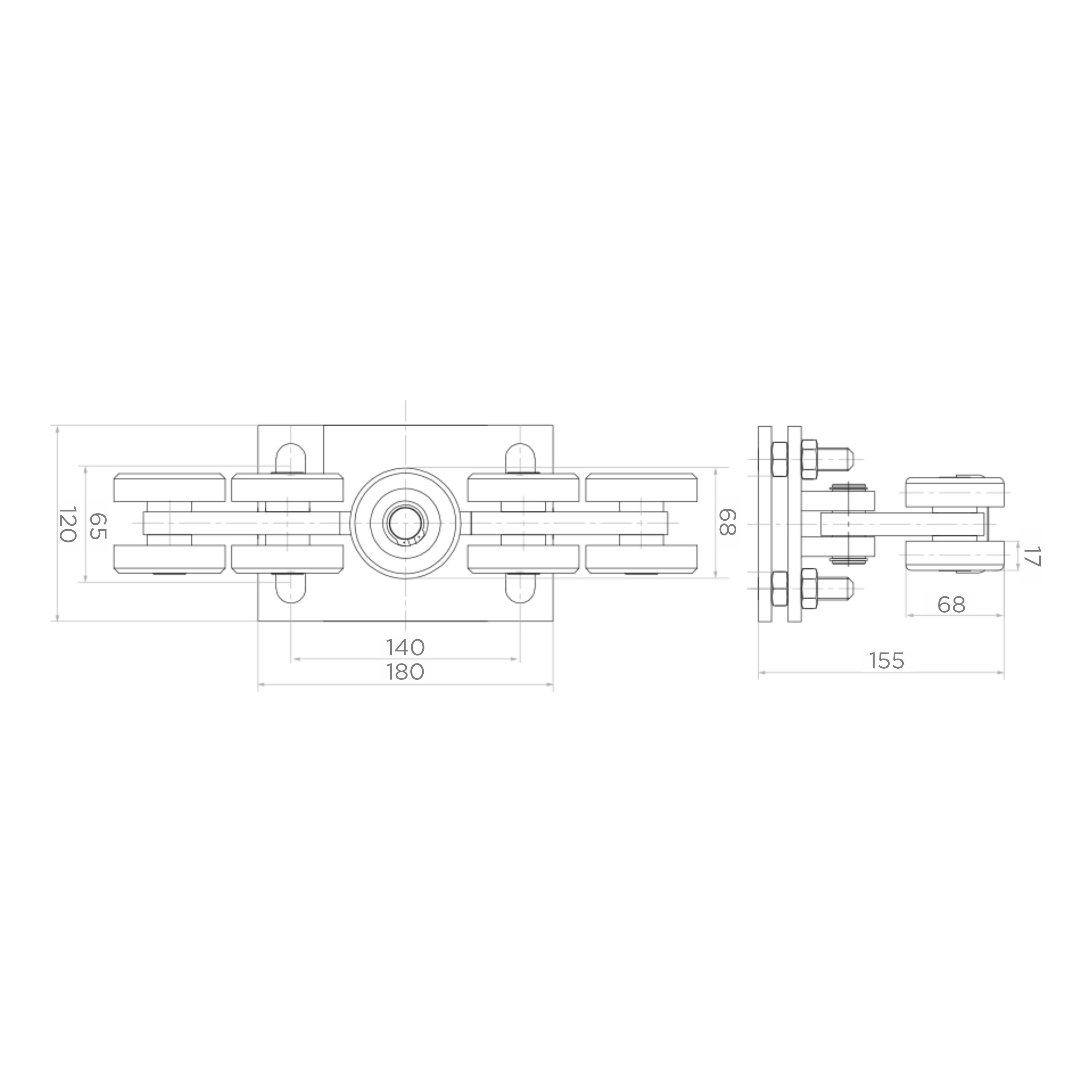

Liukuvaunun mitat:

• Kokonaisleveys: 180 mm
• Sisäleveys (rullien väli): 140 mm
• Kokonaiskorkeus: 120 mm
• Rullan akselin korkeus: 65 mm
• Syvyys (sivupituus): 155 mm
• Rullien sivukorkeus: 68 mm
• Asennuslevyn paksuus: 17 mm
• Rullien materiaali: teräs
• Korkeudensäätö: ruuvinen
• Maksimikuorma: 1000 kg

Najoausalusta

Teräksinen najoausalusta on keskeinen osa portin vakauttamisessa sulkemisen jälkeen. Jakamalla porttilehtien paino useammalle tukipisteelle se pidentää merkittävästi liukuvaunujen käyttöikää. Alustassa on kaksi muovista ohjausrullaa, jotka ohjaavat porttia tarkasti sulkemisen aikana. Takaosassa on kaksi asennusreikää sekä kuminen iskunvaimennin iskujen vaimentamiseksi.

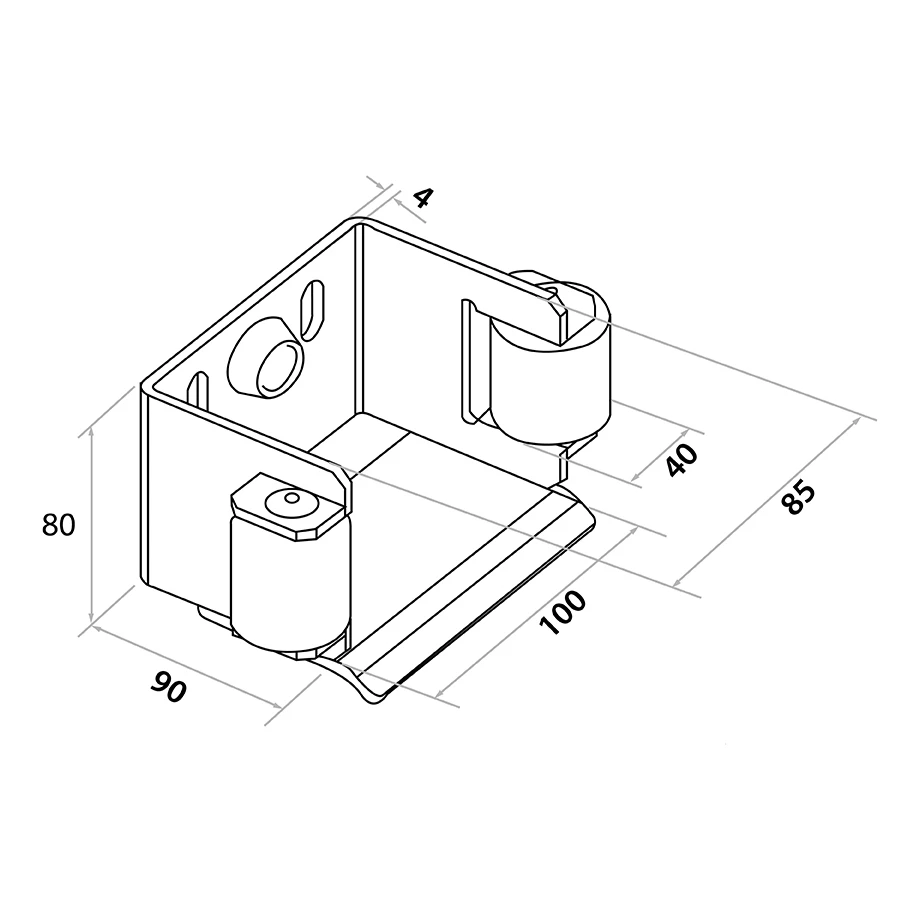

Najoausalustan mitat:

• Pohjan leveys: 90 mm
• Kotelon korkeus: 80 mm
• Kokonaiskorkeus: 85 mm
• Syvyys: 100 mm
• Rullaohjaimen leveys: 40 mm
• Seinämän paksuus: 4 mm
• Ohjausrullien välinen leveys: 88 mm
• Kiskoyhteensopivuus: 80×80 mm
• Ohjausrullat: muovi

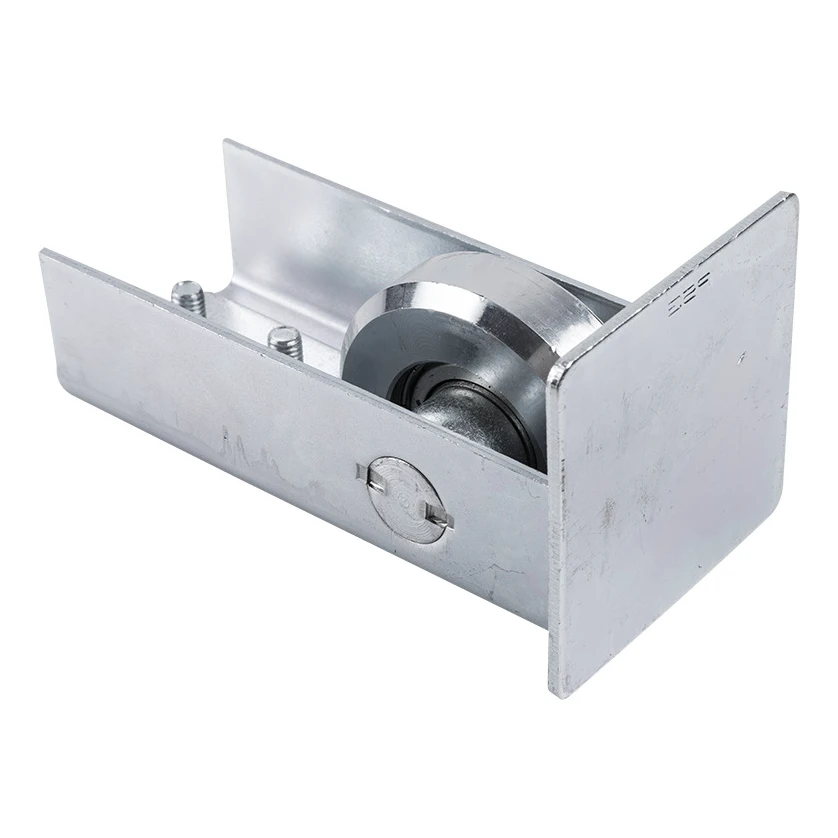

Najoaurulla

Teräksinen najoaurulla asennetaan itsekannattelevaan liukuporttiin kiskon alkupäähän. Sen päätehtävä on pidentää liukuvaunujen käyttöikää ohjaamalla portti pehmeästi kiskolle. Lisäksi se toimii suojana lunta ja jäätä vastaan, jotka voivat kertyä kiskolle ja haitata mekanismin toimintaa. Pakettiin sisältyvät asennusruuvit. Rulla on yhteensopiva 80×80×5 mm kiskon kanssa.

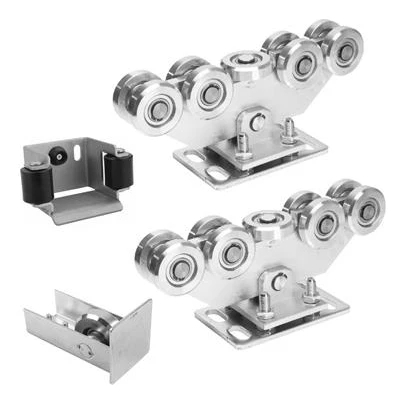

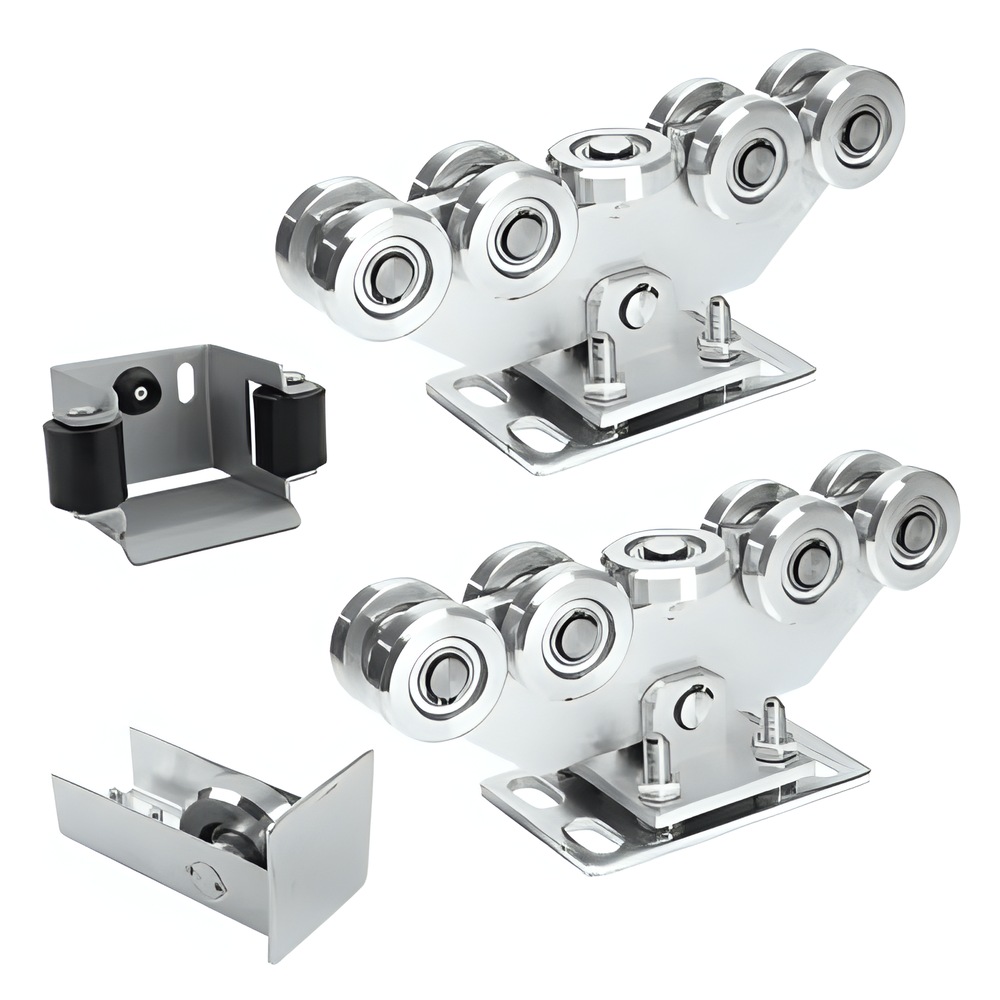

Sarjan sisältö

• Liukuvaunu 80 (9-rullanen) — 2 kpl
• Najoausalusta — 1 kpl
• Najoaurulla — 1 kpl
