Loppupylväs oikea/vasen fi 42,4x1060mm AISI304 2 lasinkiinnitystä lattia-asennus
tuote ei saatavilla
lisää toivelistalle
Kuvaus

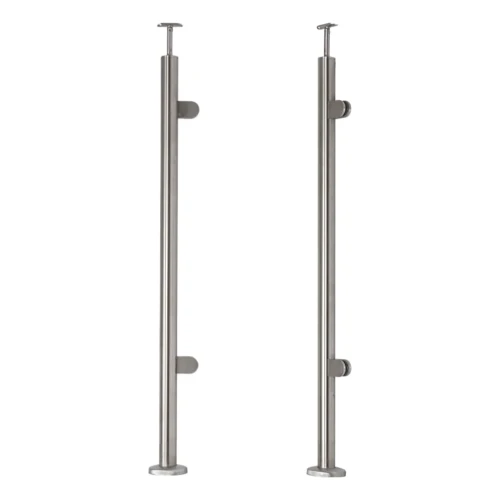

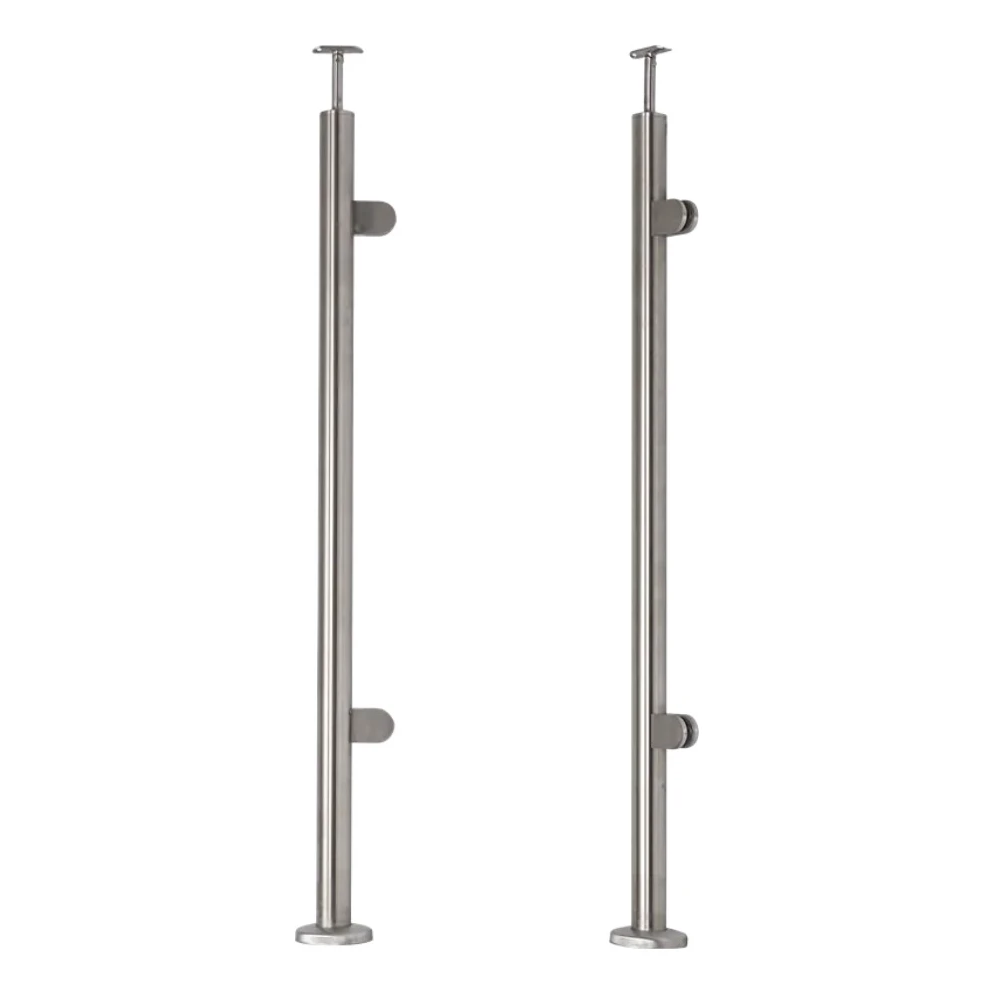

Kaiteiden loppupylväs ruostumattomasta teräksestä fi 42,4 mm lasinkiinnityksillä
Kaiteiden loppupylväs oikea/vasen ruostumattomasta teräksestä AISI 304 harjatulla (hiomalla käsitellyllä) pinnalla. Täydellinen sarja parveke- ja portaankaiteiden rakentamiseen lasiläytillä. Lattiaan asennettava pylväs, jossa on 2 lasinkiinnitystä, kaidekiinnitin ja jalusta-peite — valmis nopeaa asennusta varten.
Pylvään pääominaisuudet
- Materiaali: ruostumaton teräs AISI 304 — korkea korroosion- ja mekaaninen kestävyys
- Pintakäsittely: harjattu (hiottu)
- Pylvään halkaisija: ø 42,4 mm, seinämän paksuus: 2 mm
- Pylvään korkeus: 1060 mm
- Kokonaiskorkeus kaiteella: 1102,4 mm
- Tyyppi: loppupylväs oikea/vasen — monipuolinen, sopii erilaisiin arkkitehtonisiin projekteihin
- Asennustapa: lattiaan
- Lasinkiinnitykset: 2 kpl
- Lasin paksuuden vaihteluväli: 6–10,76 mm (sarjassa mukana kumitiivisteet 8 mm lasille)
- Paino: 3,2 kg

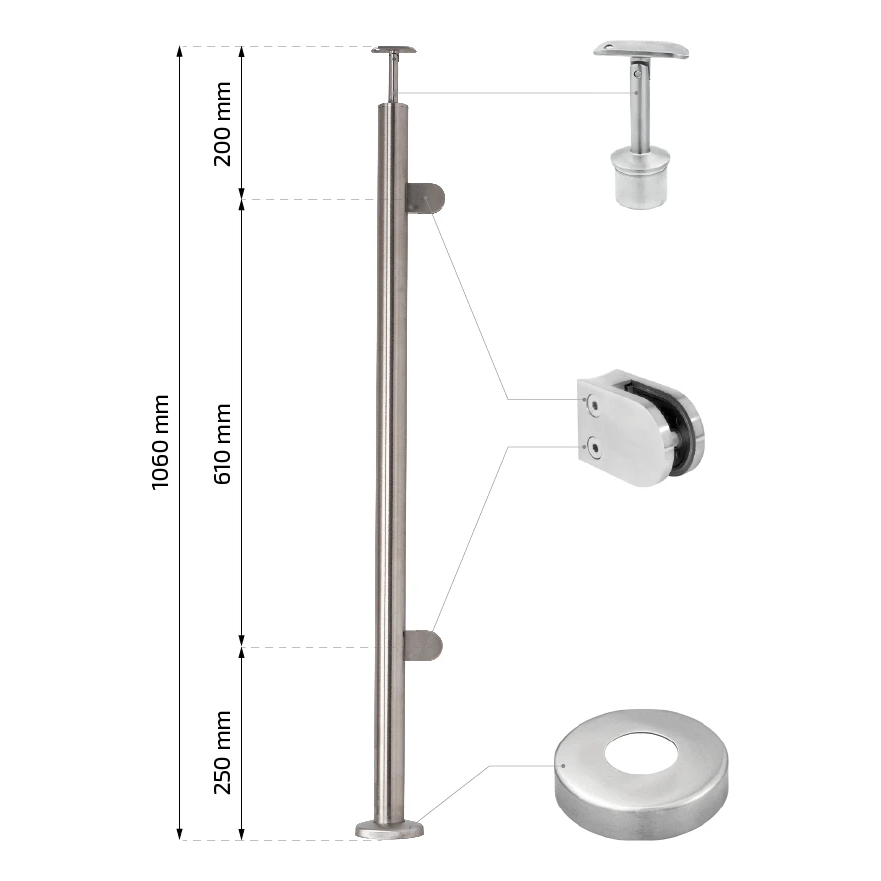

Kiinnitysten sijoittelu pylväässä
Lasinkiinnitykset on sijoitettu symmetrisesti pylväässä. Etäisyys pylvään yläreunasta ylemmän kiinnikkeen akseliin on 200 mm, kiinnikkeiden akselien väli on 610 mm, ja etäisyys alemmasta kiinnikkeestä jalustaan — 250 mm. Kiinnitysten asennusreiät: 2× M8.
Sarjan sisältö
- Pylväs fi 42,4 × 2 mm, kork. 1060 mm
- Kaidekiinnitin (yläkannatin) — korkeus 80 mm, tappi ø 14 mm, sopii kaiteeseen ø 42,4 mm
- Lasinkiinnitykset — 2 kpl, mitat 50 × 40 × 40 mm, asennusreikä ø 8,5 mm
- Jalusta-peite (rosetti) — halkaisija 105 mm, korkeus 20 mm, reikä ø 42,4 mm
- Kumitiivistesarja 8 mm lasille

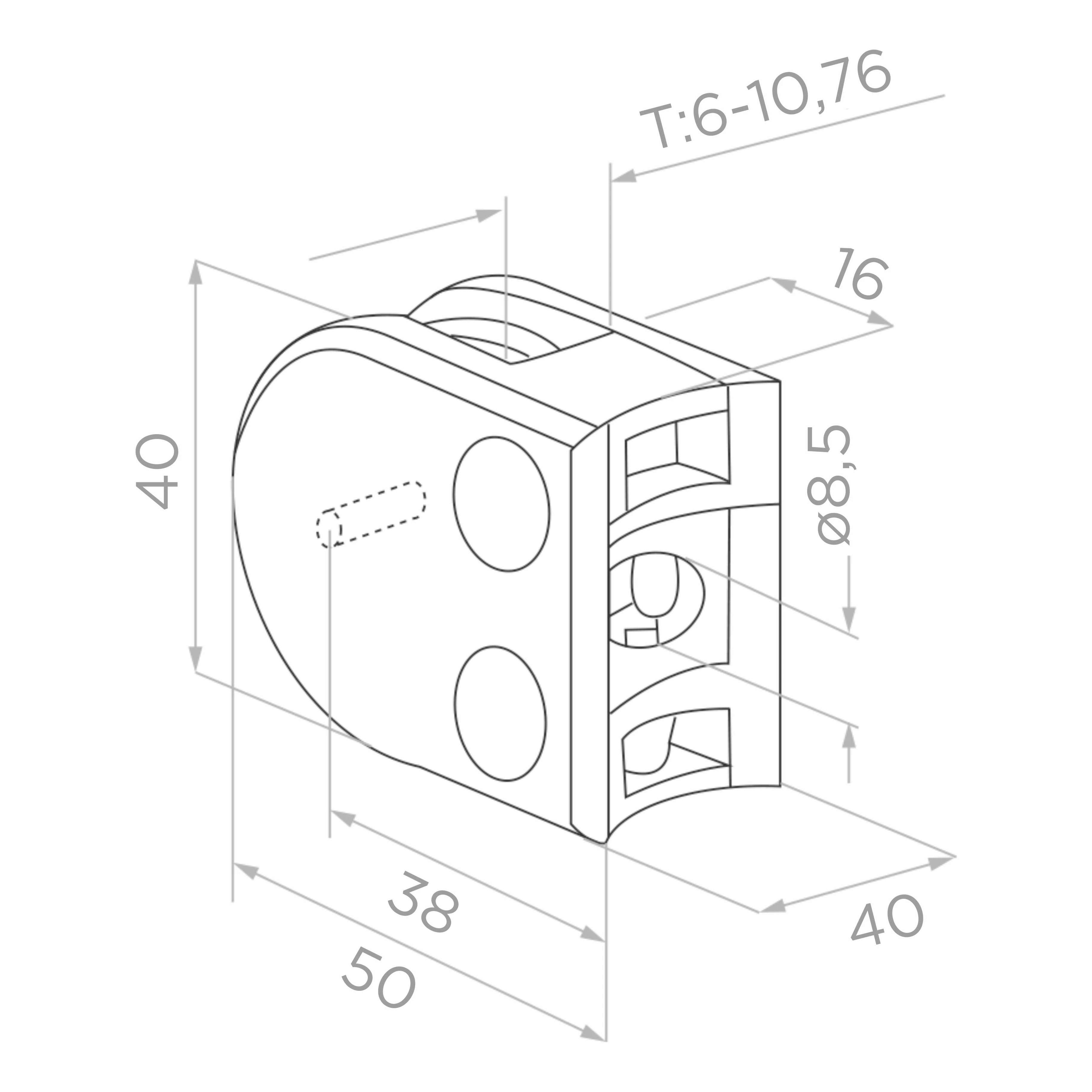

Lasinkiinnikkeen mitat
- Kokonaispituus: 50 mm, asennusosa: 38 mm
- Korkeus: 40 mm
- Leveys: 40 mm
- Lasitaulun paksuuden vaihteluväli: 6–10,76 mm
- Lasin reunan etäisyys lukitusakselin keskiöstä: 16 mm
- Asennusreiän halkaisija: ø 8,5 mm

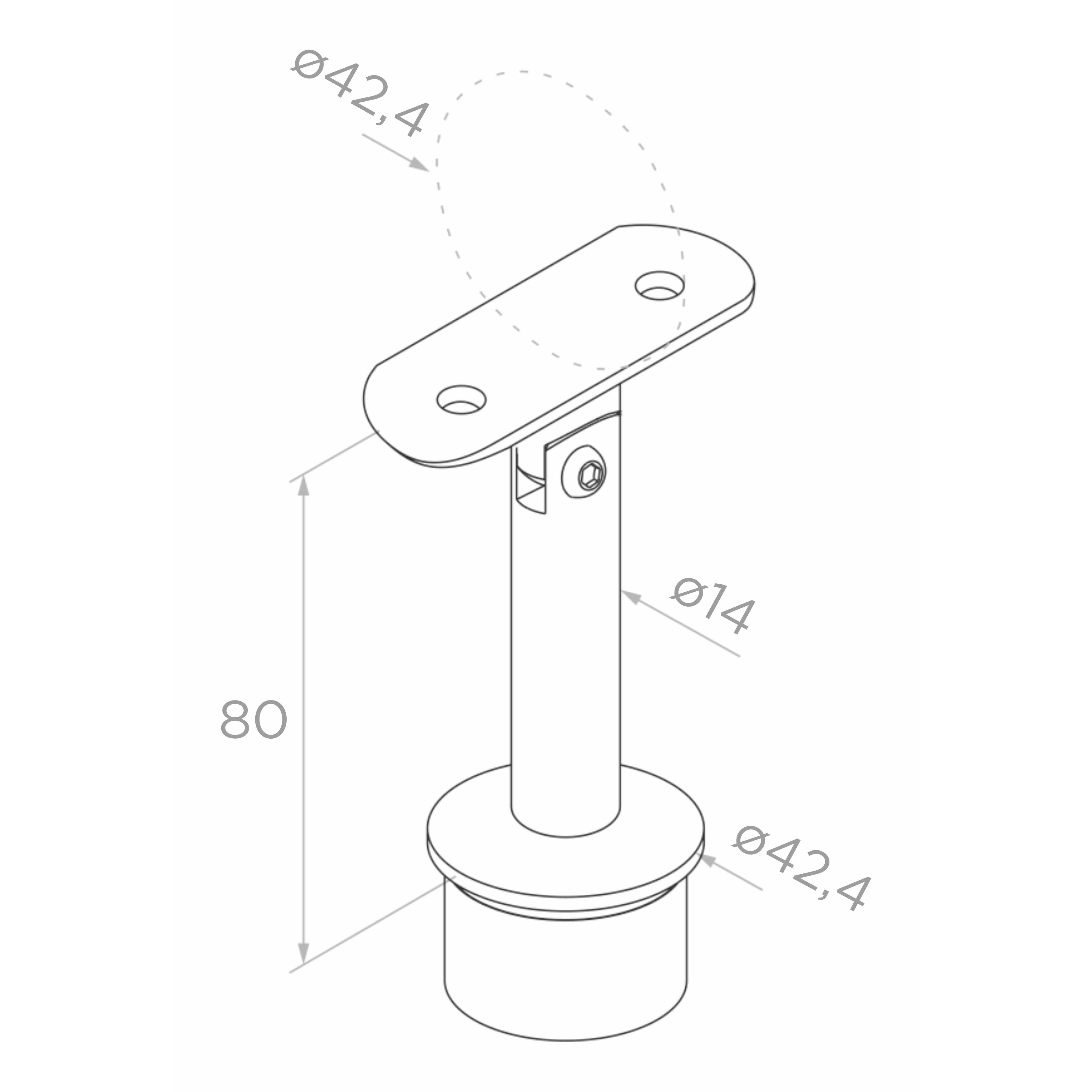

Kaidekiinnitin (yläkannatin)
Säädettävä kaidekiinnitin korkeudeltaan 80 mm tapilla ø 14 mm, joka asennetaan pylvään putken sisään. Yläalusta on sovitettu kaiteelle ø 42,4 mm kallistuskulman säätömahdollisuudella. Tämän ansiosta kaiteen asennus on helpompaa, ja pylvää voidaan sovittaa rakennustyömaan erityisiin olosuhteisiin. Lattian epätasaisuuden tapauksessa pylvästä voidaan lisäksi lyhentää.

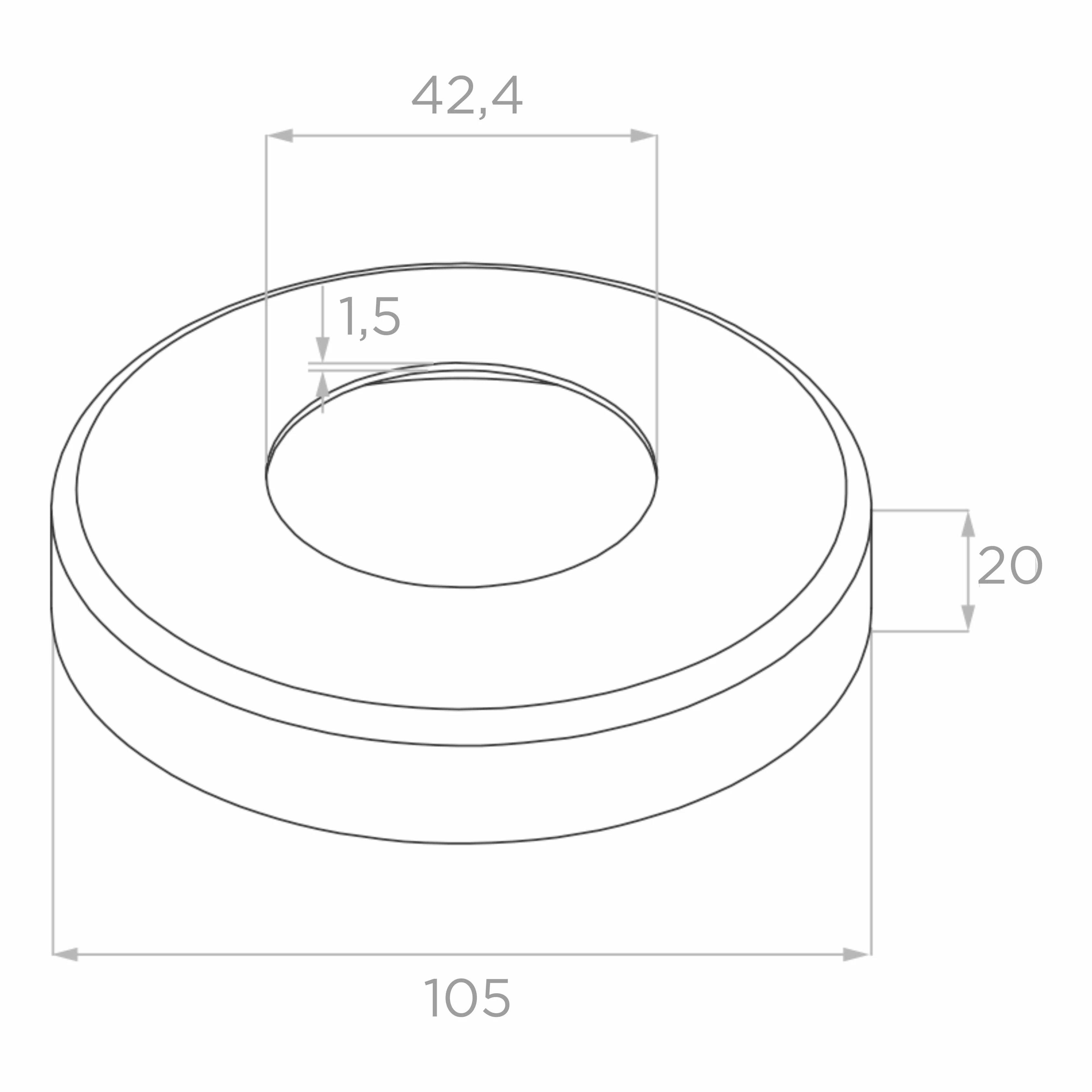

Jalusta-peite (rosetti)
Koristeellinen rosetti ulkohalkaisijaltaan 105 mm ja korkeudeltaan 20 mm peittää esteettisesti pylvään asennuspaikan lattiassa. Sisäreikä ø 42,4 mm, laipan materiaalin paksuus 1,5 mm.

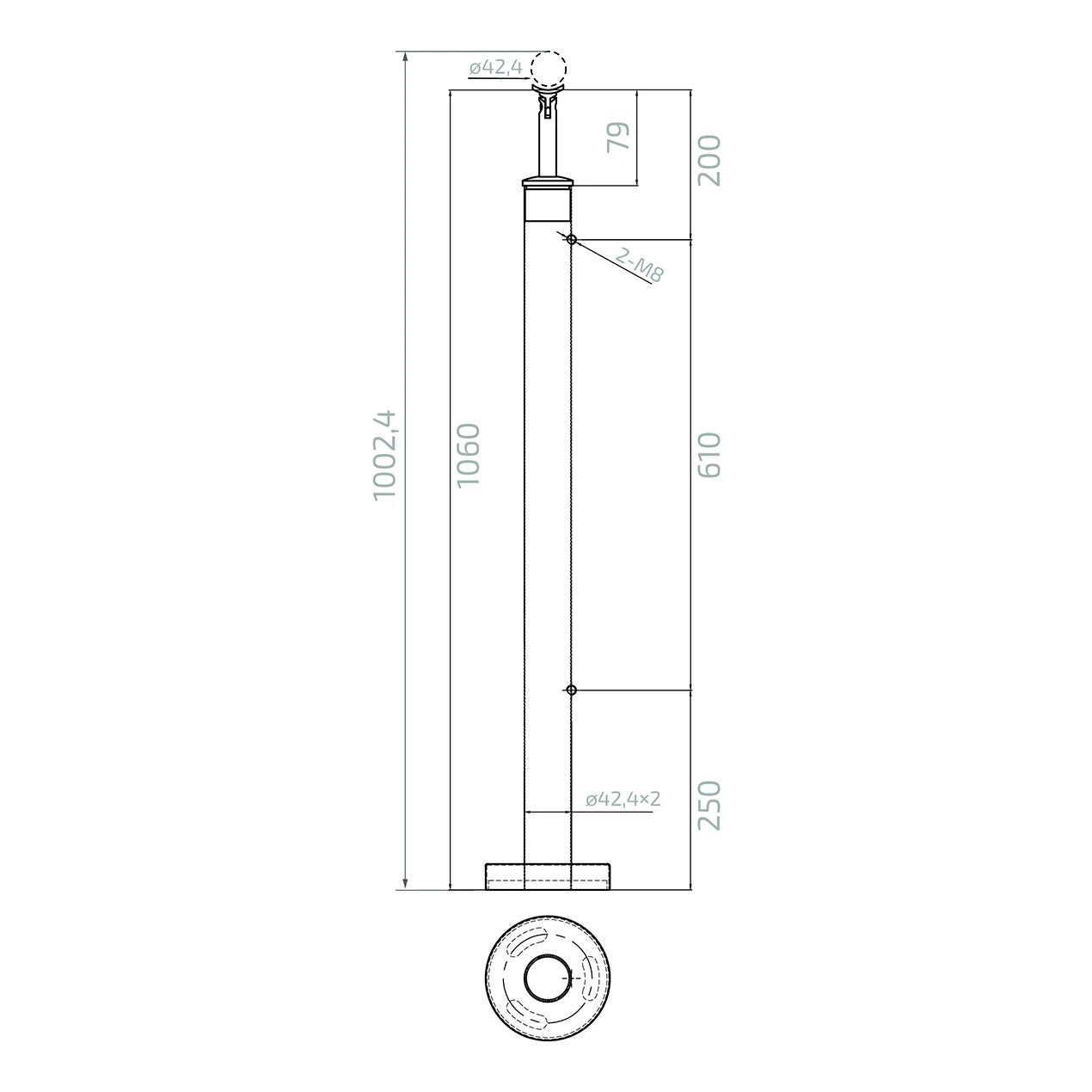

Pylvään asennusmitat
- Putken halkaisija: ø 42,4 × 2 mm
- Pylväsputken korkeus: 1060 mm
- Korkeus jalustasta kaiteen akseliin: 1002,4 mm
- Kaidekannattimen korkeus: 79 mm
- Etäisyys yläkiinnitys – pylvään yläosa: 200 mm
- Kiinnikkeiden väli (akseli–akseli): 610 mm
- Etäisyys alakiinnitys – jalusta: 250 mm
- Kiinnikkeiden asennusreiät: 2× M8
- Kaiteen halkaisija: ø 42,4 mm
Tärkeä asennustieto
Tuotteen mukana tulevat liittimet ja kaidekiinnitykset eivät ole pysyvästi kiinnitetty. Suositellaan erikoisliimaaineen anaerobisen liiman ruostumattomalle teräkselle käyttöä niiden asianmukaisen kiinnityksen varmistamiseksi. Muun kuin 8 mm paksuisen lasitaulun asennuksessa on hankittava kumitiivisteet sopivassa koossa.
Tekniset tiedot
| Materiaali | AISI 304 |
| Pintakäsittely | Satiini |
| Asennusjärjestelmä | 42,4 mm |
