Maadoituslevy – PV-kosketuslevy ruostumattomasta teräksestä 40×40 mm

Saatavuus: Varastossa (suuri määrä)

Toimitus: 8 Työpäivä

Paino: 0.004 kg

Hinta/ kpl: 0,07 € 0.07

sis. 25.5% ALV, ilman toimituskuluja

Nettohinta/ kpl: (0,05 €)

ilman 25.5% ALV, ilman toimituskuluja

* Pakkausvaihtoehdot:

Kpl
Pakkaus: 500 kpl
Pakkaus: 15000 kpl
Pakkaus: 30000 kpl

määrä kpl

Yhteensä:

tuote ei saatavilla

lisää toivelistalle

* - Kenttä pakollinen

Arvostelu:

Myyjä: -

Tuotekoodi: PV-20

suosittele ystävälle

Kuvaus

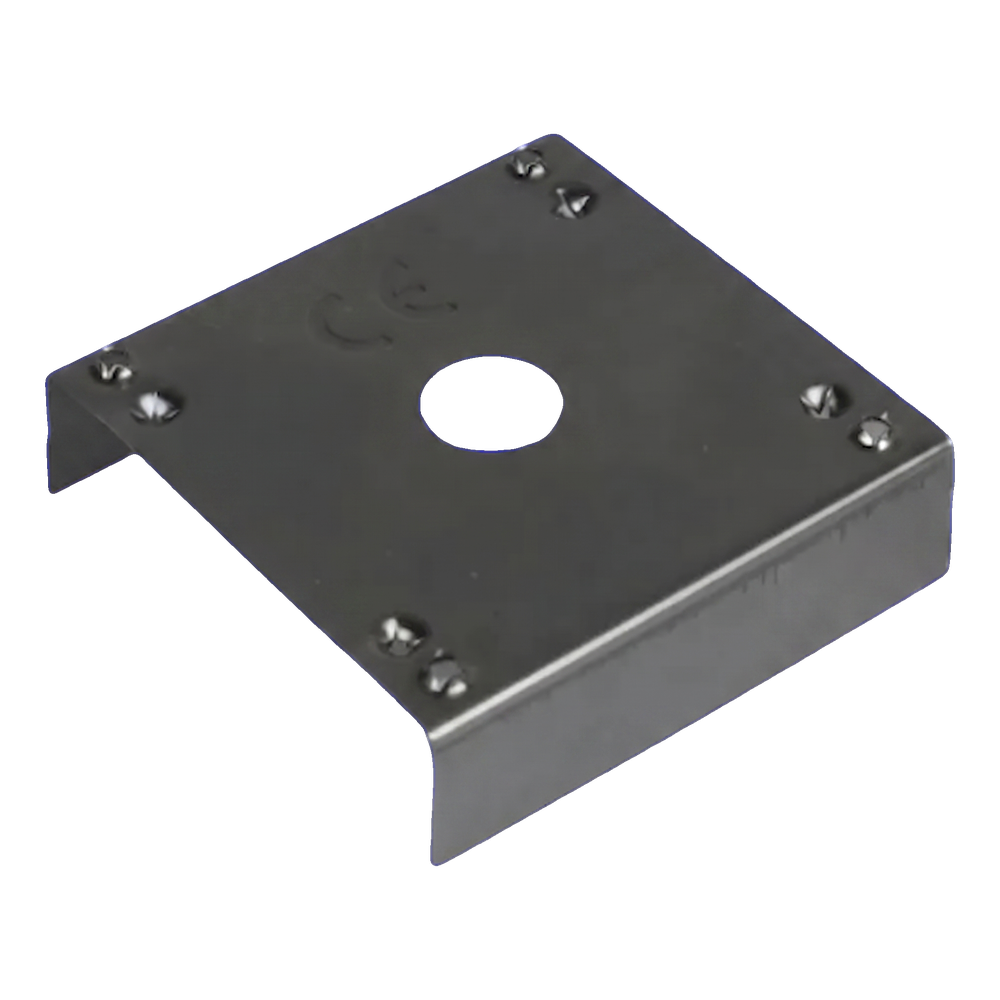

Maadoituslevy – PV-kosketuslevy ruostumattomasta teräksestä 40×40 mm

Maadoituslevy – kosketuslevy 40×40 mm ruostumattomasta teräksestä

Maadoituslevy – kosketuslevy on välttämätön osa aurinkosähköjärjestelmien potentiaalintasausliitoksissa. Se takaa galvaanisen jatkuvuuden PV-moduulien kehysten ja asennusrakenteen välillä, mahdollistaen tehokkaan sähköisten potentiaalien tasauksen. Kahdeksan terävää kartiomaista piikkiä, jotka on sijoitettu symmetrisesti levyn pinnalle, lävistävät paneelien kehyksiä peittävän ohuen anodisoidun alumiinikerroksen — eristävän kerroksen, joka ei johda sähkövirtaa. Näin levy pääsee suoraan kosketuksiin metallisen alumiinin kanssa, muodostaen vankan ja kestävän sähköliitoksen. Levy on valmistettu ruostumattomasta teräksestä 1.4301 (austeniittinen laatu A2/304), mikä takaa erinomaisen korroosionkeston ja pitkäaikaisen, keskeytymättömän käytön kaikissa sääolosuhteissa. Avoimen U-profiilin muoto kahdella taivutetulla siivekkeellä helpottaa asemointia asennusprofiilissa ja vakauttaa osan ennen ruuvin kiristämistä.

Miksi kannattaa käyttää kosketuslevyjä

Lävistävät paneelien kehysten anodisoidun eristekerroksen, varmistaen luotettavan sähkökontaktin

Ruostumaton teräs A2 (1.4301/304) — austeniittinen, ei-magneettinen, korroosionkestävä kaikissa ympäristöolosuhteissa, myös meri- ja teollisuusilmastossa

Kompaktit mitat 40×40 mm — yhteensopiva tyypillisten PV-asennusprofiilien kanssa

U-profiilin muoto vakauttaa levyn profiilissa — nopea ja luotettava asennus ilman ylimääräistä asemointia

Minimaalinen paino (4 g) ei vaikuta rakenteen kuormitukseen

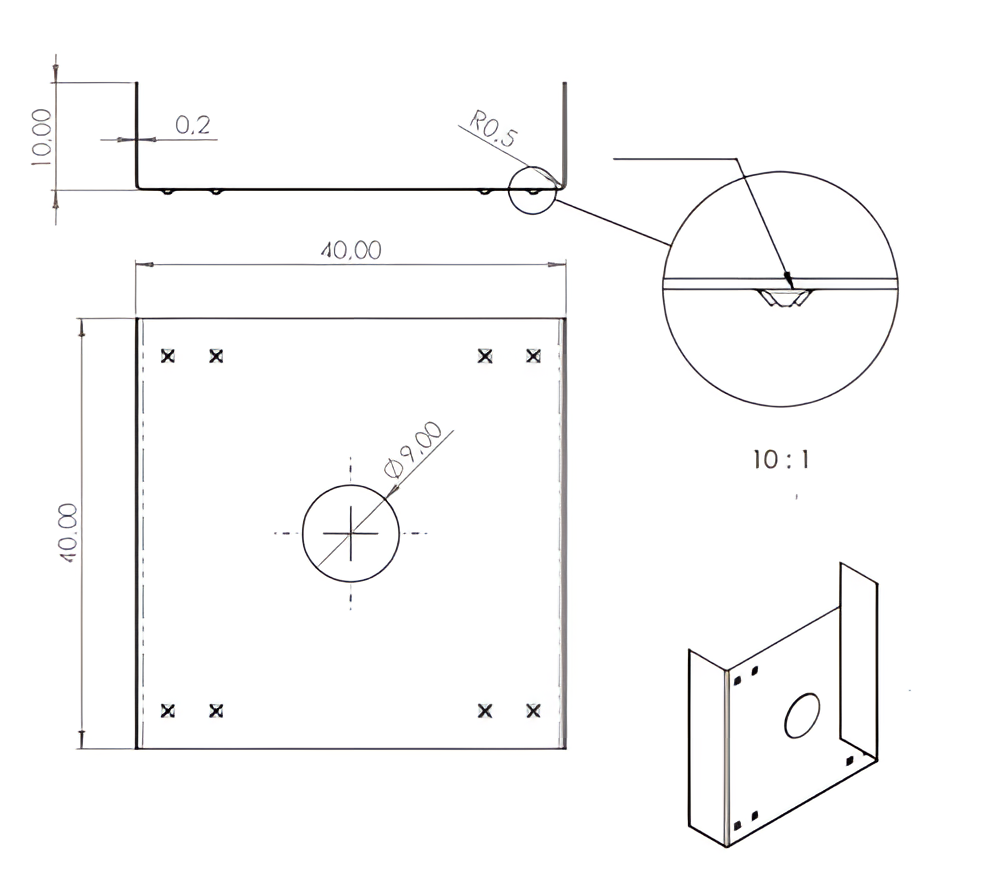

Tekninen piirustus maadoituslevystä 40×40 mm mittoineen ja piikin yksityiskohdilla

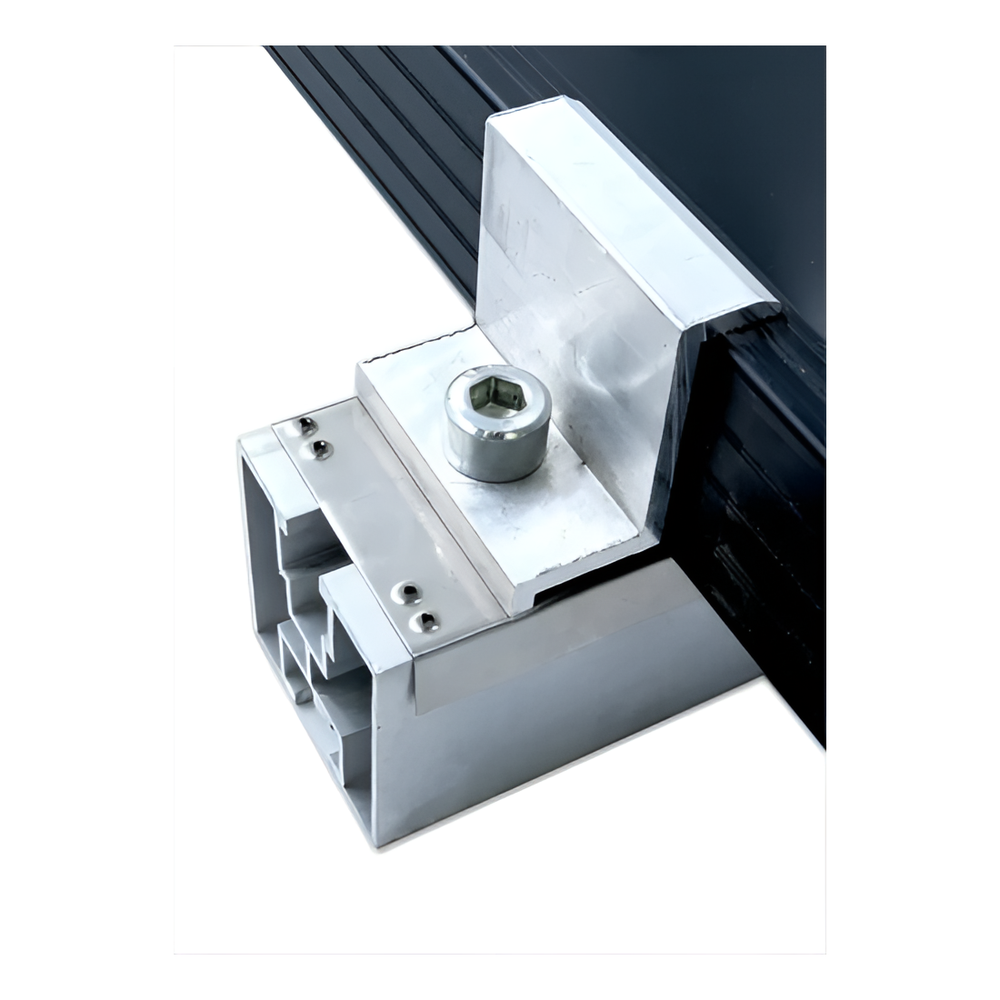

Maadoituslevy asennettuna klemmarin ja alumiiniprofiilin väliin PV-paneelin kehyksen kanssa

Kuva näyttää kosketuslevyn asennettuna kiinnitysklemmarin ja PV-rakenteen alumiiniprofiilin väliin. Maadoituspiikit painautuvat aurinkopaneelin kehykseen, lävistäen anodisoidun kerroksen ja varmistaen luotettavan galvaanisen kontaktin, joka on välttämätön asennuksen potentiaalintasauksen kannalta.

Video, jossa esitellään maadoituslevy aurinkosähköjärjestelmässä

Video, jossa esitellään kosketuslevyn käyttö PV-potentiaalintasausliitoksissa

Video, jossa esitellään maadoituselementtien asennus aurinkosähköjärjestelmässä

Tekniset parametrit

Osan tyyppi	maadoituslevy – kosketuslevy
Halkaisija / mitta	40 × 40 mm
Taivutuksen korkeus (siipi)	10 mm
Asennusreiän halkaisija	Ø 9 mm
Paksuus	0,2 mm
Maadoituspiikkien lukumäärä	8
Piikin säde	R 0,5 mm

Materiaali

Materiaali	ruostumaton teräs 1.4301 (A2 / laatu 304)
Korroosionkesto	korkea — austeniittinen ei-magneettinen teräs, sisältää nikkeliä

Asennus ja käyttö

Asennustapa	ruuvilla kiristäminen Ø 9 mm keskireiän kautta asennusprofiiliin
Yhteensopivat profiilit / rakenteet	alumiiniset PV-asennusprofiilit — aurinkopaneelien kehykset

Fysikaaliset ominaisuudet

Paino	0,004 kg (4 g)

Turvallisuus
