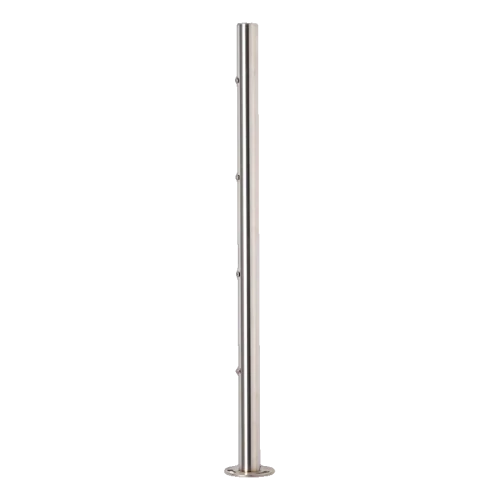

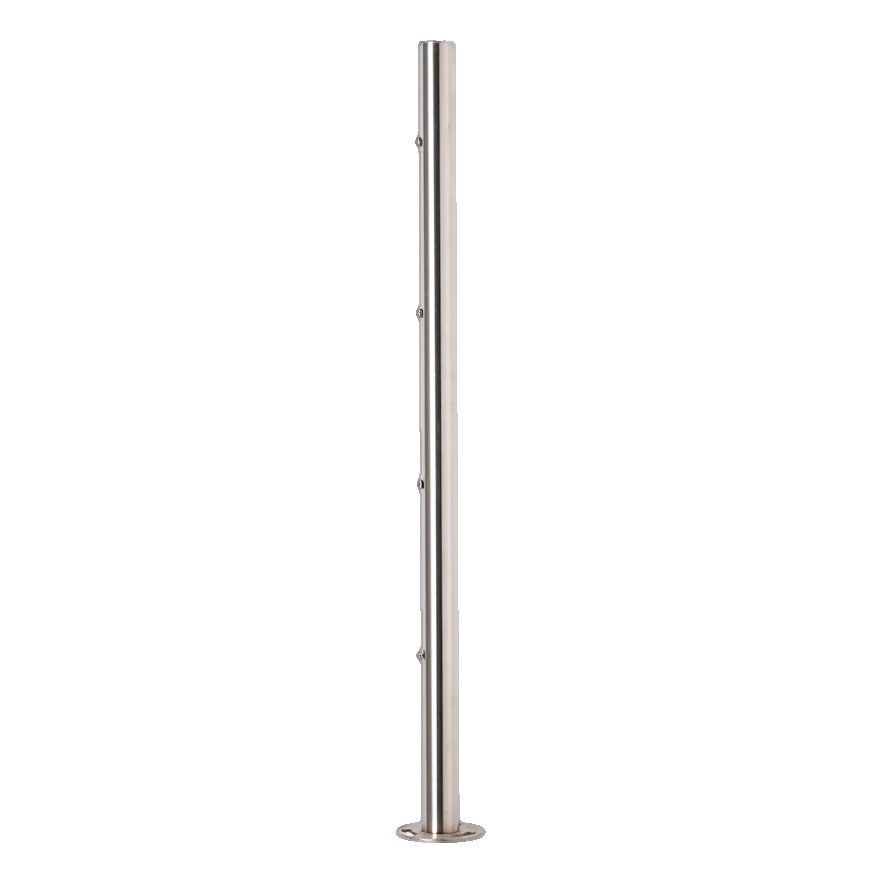

PINOX – keskimmäinen kaidepilari aseistamaton ø 42,4 × 881 mm, ruostumaton teräs satiini
tuote ei saatavilla
lisää toivelistalle
0
Kuvaus
PINOX – keskimmäinen kaidepilari aseistamaton ø 42,4 × 881 mm, ruostumaton teräs satiini
Keskimmäinen kaidepilari PINOX aseistamattomassa versiossa on ammattimainen rakenne-elementti ruostumattomien teräskaiteiden rakentamiseen. Kiitos 4 kierrereikien M6 tasaisesti sijoitettujen reikien, asentaja päättää itse kiinnikkeiden ja täytteiden valinnasta — mikä antaa täydellisen joustavuuden sekä tyypillisten että epätyypillisten projektien toteutuksessa.
Ruostumaton teräs AISI 304 takaa korkean korroosionkestävyyden ja sääolosuhteiden keston, minkä ansiosta pilari soveltuu sekä sisäkäyttöön että ulkokäyttöön — parvekkeille, terasseille tai porrastasanteille. Satiinipinta antaa tuotteelle modernin, mattapinnan, joka sopii erinomaisesti yhteen muiden kaidesysteemien elementtien kanssa.
Hitsattu asennusjalka halkaisijaltaan ø100 mm kolmella soikealla reiällä sijoitettuna 120° välein kiinnitetään suoraan lattiaan. Tällainen asennustapa takaa vakauden ja turvallisuuden rakenteelle jopa vilkkaasti liikennöidyissä paikoissa, kuten julkisten rakennusten portaissa, hotelleissa tai toimistorakennuksissa.

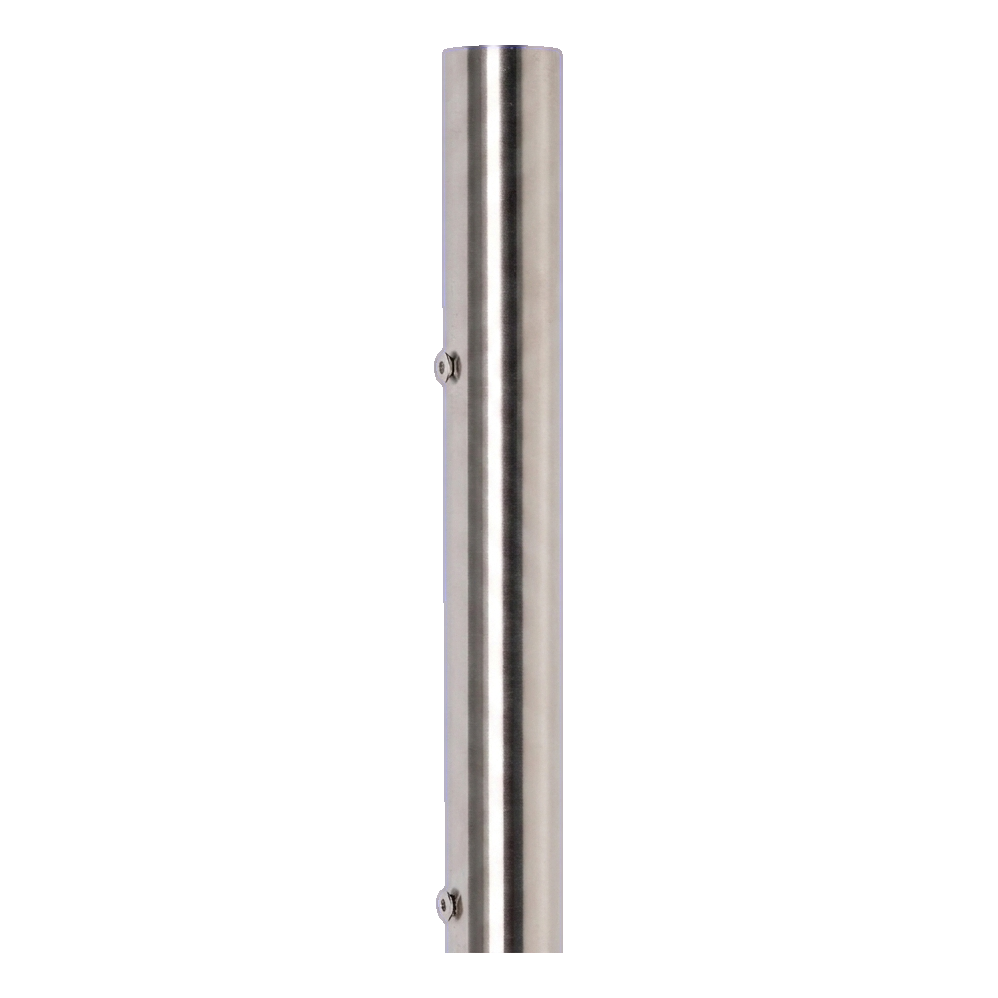

Aseistamaton versio (ilman tehtaalla asennettuja kiinnikkeitä) mahdollistaa lisävarusteiden yksilöllisen valinnan — riittää, että kiinnittää valitut kiinnikkeät kierretettyihin M6-reikiin kaiteen mukauttamiseksi tiettyyn projektiin ja käyttöön.
Tekniset tiedot
- Valmistaja: PINOX
- Tyyppi: keskimmäinen pilari, aseistamaton
- Materiaali: ruostumaton teräs AISI 304
- Pintakäsittely: satiini
- Putken halkaisija: ø42,4 mm
- Putken seinämän paksuus: 2 mm
- Kokonaiskorkeus: 881 mm
- Paino: 1,4 kg
- Kiinnitys: lattiaan
- Asennusreiät: 4 kpl kierteellä M6
- EAN: 5903313205443

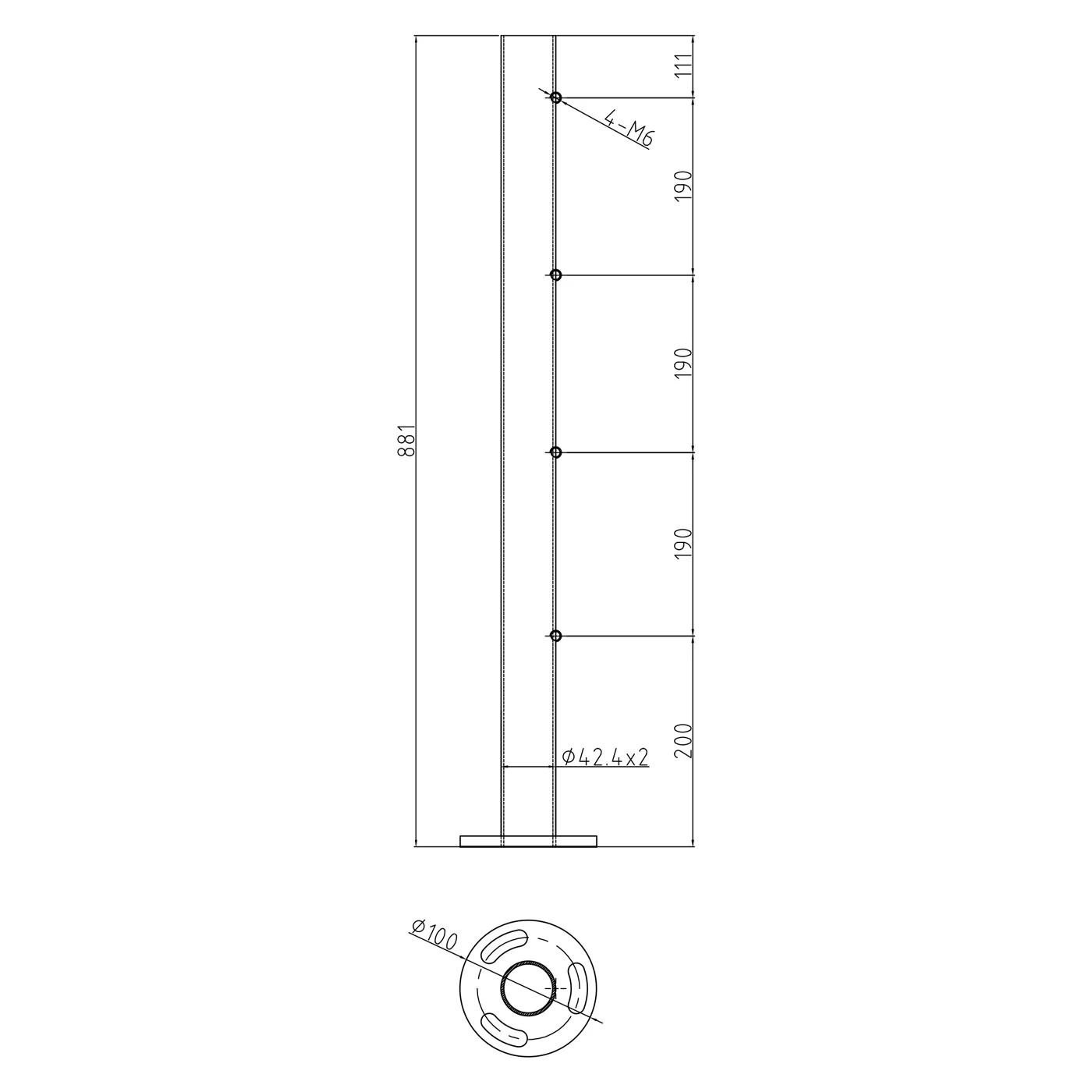

M6-reikien sijoittelu pilarissa
- Etäisyys yläreunan ensimmäiseen reikään: 111 mm
- Keskiöetäisyys peräkkäisten reikien välillä: 190 mm (3 × 190 mm)
- Etäisyys viimeisestä reiästä pohjaan: 200 mm
Teknisten piirustusten mitat

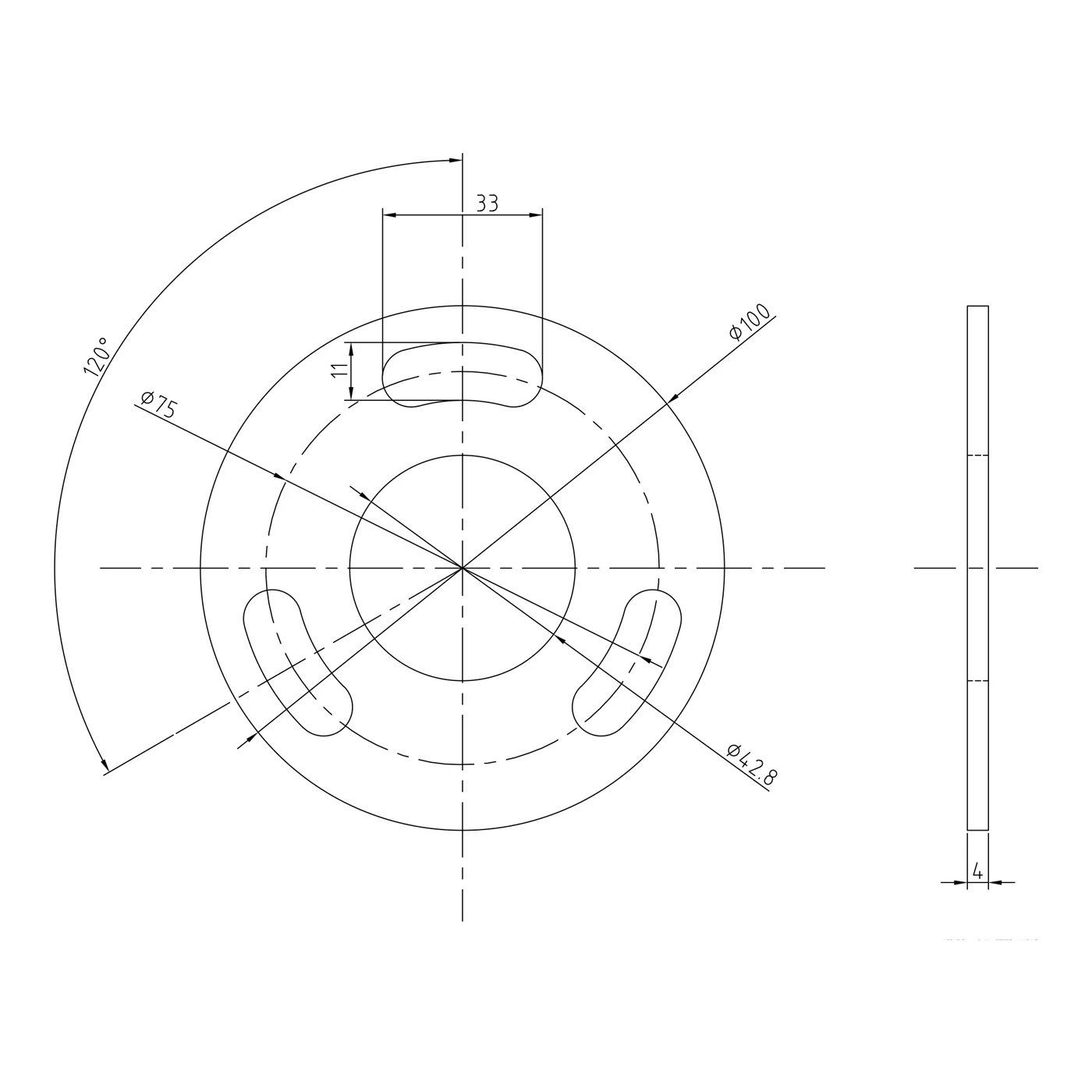

Asennusjalan parametrit
- Jalan ulkohalkaisija: ø100 mm
- Keskusreiän halkaisija: ø42,8 mm
- Soikeiden reikien jakoympyrä: ø75 mm
- Soikean reiän mitat: 33 × 11 mm
- Reikien sijoituskulma: 120°
- Jalan paksuus: 4 mm
- Asennusreikien määrä jalassa: 3 kpl (soikeaa)
Tekniset tiedot
| Materiaali | AISI 304 |
| Pintakäsittely | Satiini |
| Asennusjärjestelmä | 42,4 mm |
