PSG Kaiteiden välituki läpivientimalli ø 42,4 mm AISI 304 – 4 kiinnikettä, satiini
tuote ei saatavilla
lisää toivelistalle
Kuvaus

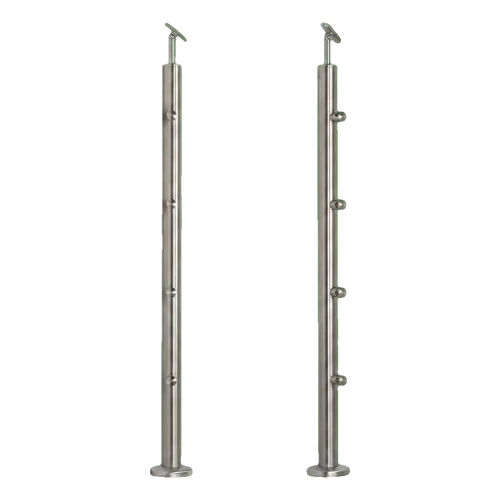

PSG Kaidepylväs keskimalli läpivienti ø 42,4 mm AISI 304 – 4 kiinnikettä, harjattu
Kaidepylväs keskimalli (läpivienti) ruostumattomasta teräksestä AISI 304 harjatulla pinnalla — monipuolinen rakenneosa parveke- ja porraskaiteisiin. 4 läpivienti kiinnikkeen ansiosta ø 12 mm täyttöputkille pylväs mahdollistaa esteettisten, lineaaristen kaidetäyttöjen luomisen ilman lisäporausta.
Käsijohteen liittimet toimitetaan sarjassa kiinnittämättöminä, mikä antaa asentajalle täyden vapauden — mahdollistaa pylvään tarkan asettamisen työmaaolosuhteisiin ja tarvittaessa myös sen lyhentämisen lattian epätasaisuuksien vuoksi. Liittimien asennukseen suositellaan anaerobisen liiman käyttöä ruostumattomalle teräkselle.
Pylvään tekniset parametrit
- Materiaali: ruostumaton teräs AISI 304
- Pinnan viimeistely: harjattu
- Pylväsputken halkaisija: ø 42,4 mm
- Putken seinämän paksuus: 2 mm
- Pylvään korkeus (putki): 960 mm
- Kokonaiskorkeus käsijohteella: 1002,4 mm
- Läpivienti kiinnikkeiden väli: 190 mm
- Etäisyys lattiasta ensimmäiseen kiinnikkeeseen: 200 mm
- Kiinnikkeiden kiinnitykset: 4× M6
- Täyttöputkien halkaisija: ø 12 mm
- Käyttötarkoitus: sisätilat, lattia-asennus
- Järjestelmä: 42,4
- Paino: 2,4 kg
- EAN: 5903313202091

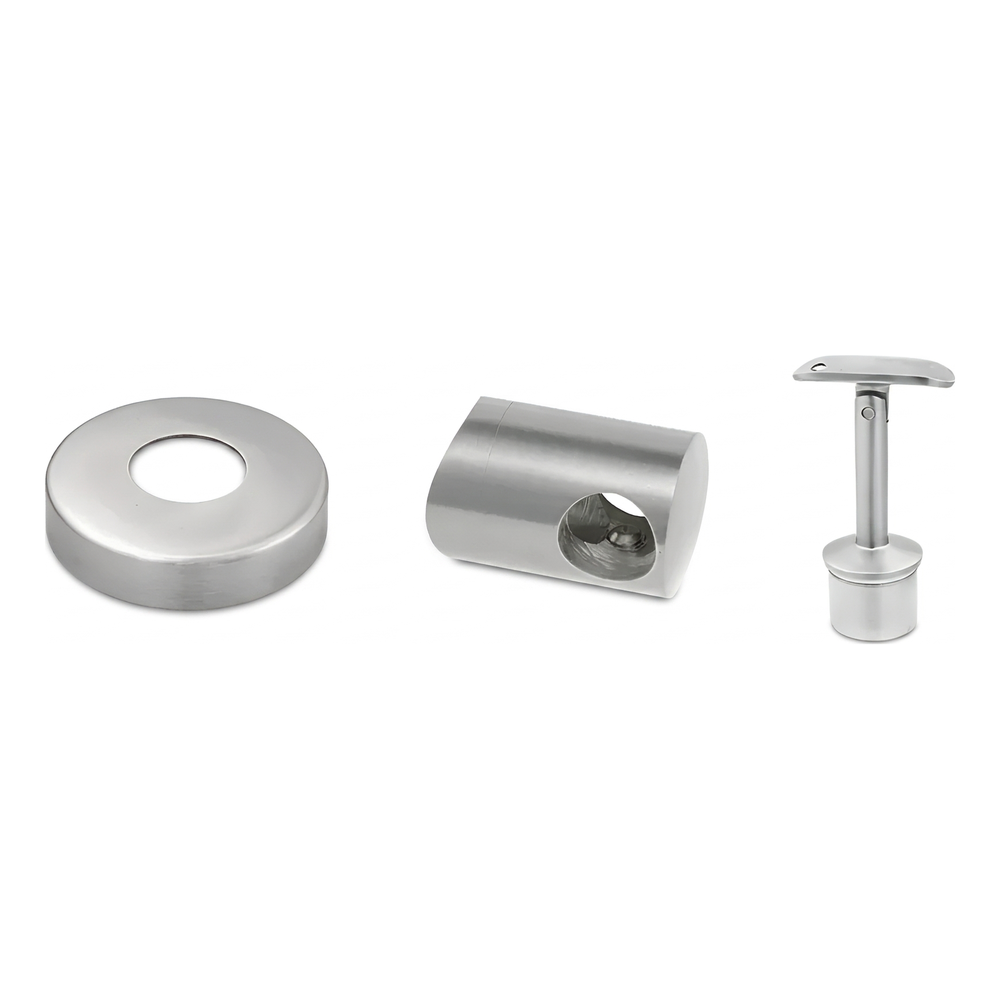

Sarjan sisältö
- Pylväs (putki ø 42,4 × 960 mm)
- Läpivienti kiinnikkeet ø 12 mm putkille — 4 kpl
- Käsijohteen liitin (tuki)
- Peiteliuska (rosetti)
Sarjan komponentit
Jokainen sarja sisältää asennusvalmiit komponentit: peiteliuskan pylvään läpiviennin peittämiseen lattiassa, neljä läpivienti kiinnikettä täyttöputkille sekä säädettävän käsijohteen liittimen. Nämä osat mahdollistavat nopean ja esteettisen kaiteen viimeistelyn ilman tarvetta tilata lisätarvikkeita erikseen.
Komponenttien mitat

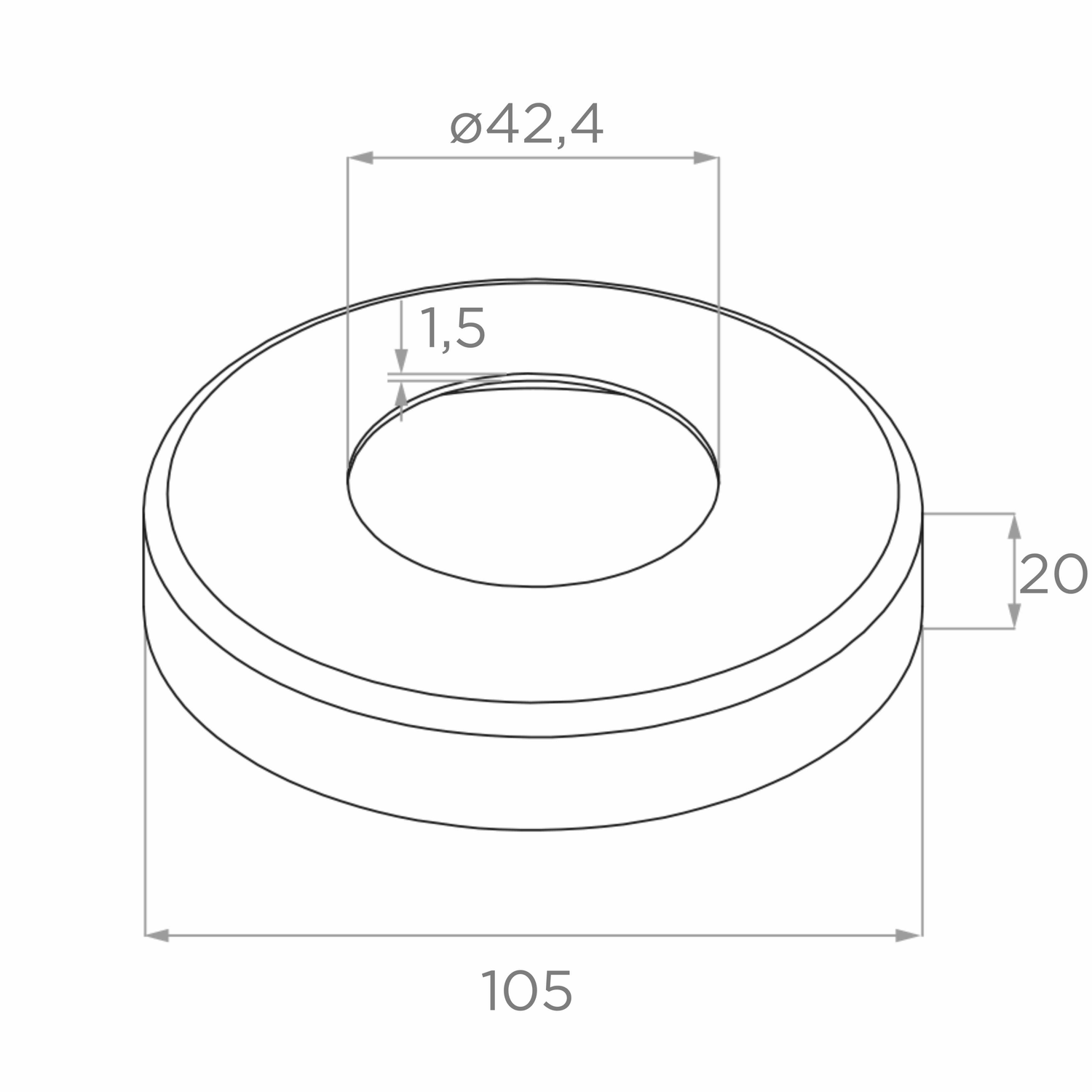

Peiteliuska (rosetti):
- Ulkohalkaisija: 105 mm
- Sisähalkaisija (aukko): ø 42,4 mm
- Korkeus: 20 mm
- Sisäkauluksen paksuus: 1,5 mm

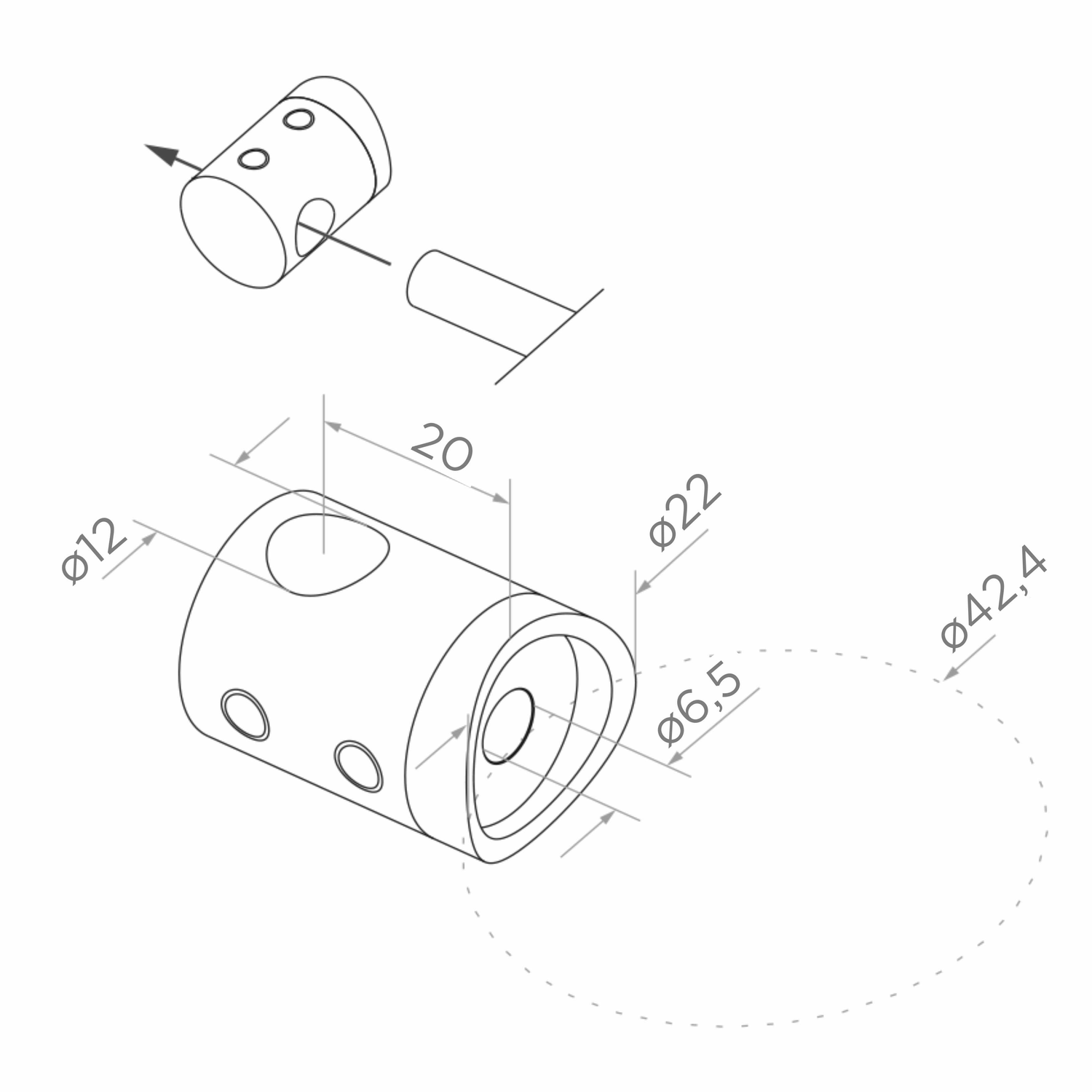

Läpivienti kiinnike:
- Ulkohalkaisija: ø 22 mm
- Putken aukon halkaisija: ø 12 mm
- Asennusaukko: ø 6,5 mm
- Aukon keskipisteen etäisyys pinnasta: 20 mm

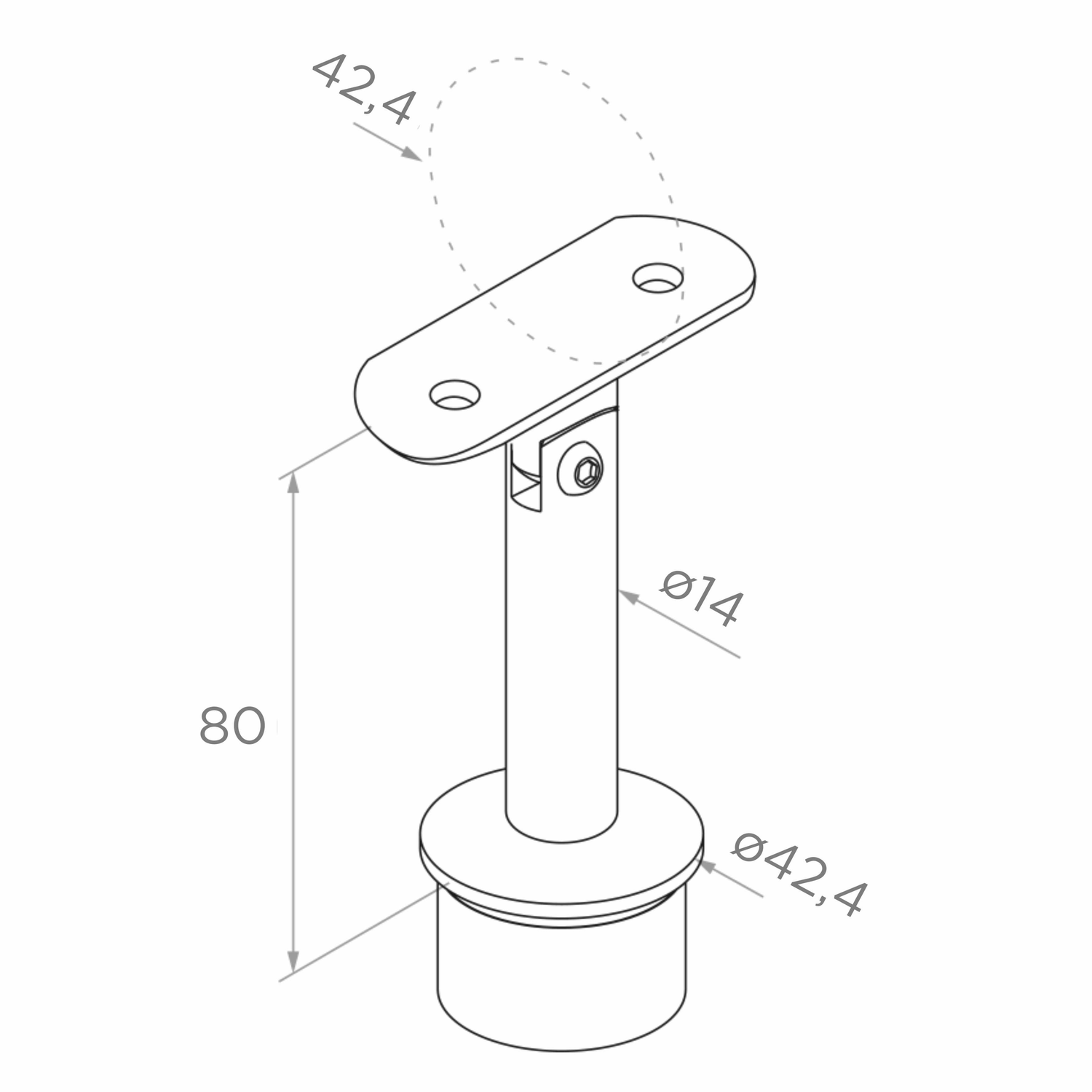

Käsijohteen liitin:
- Korkeus: 80 mm
- Tapinin halkaisija: ø 14 mm
- Perustan halkaisija: ø 42,4 mm
- Sopii käsijohteeseen: ø 42,4 mm

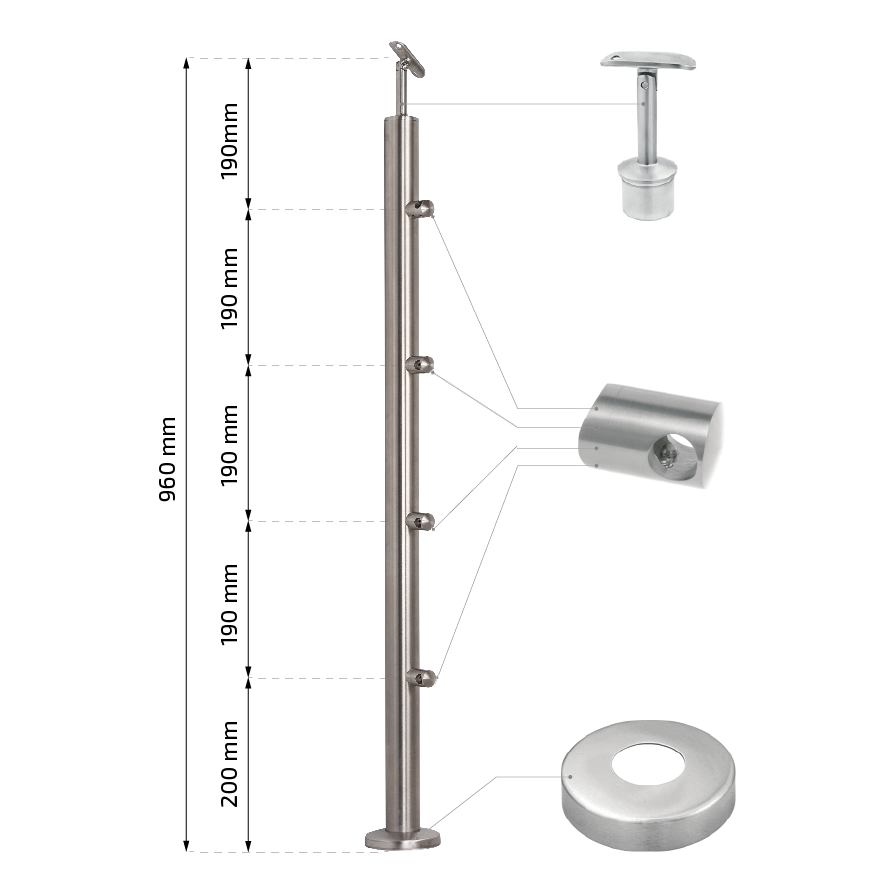

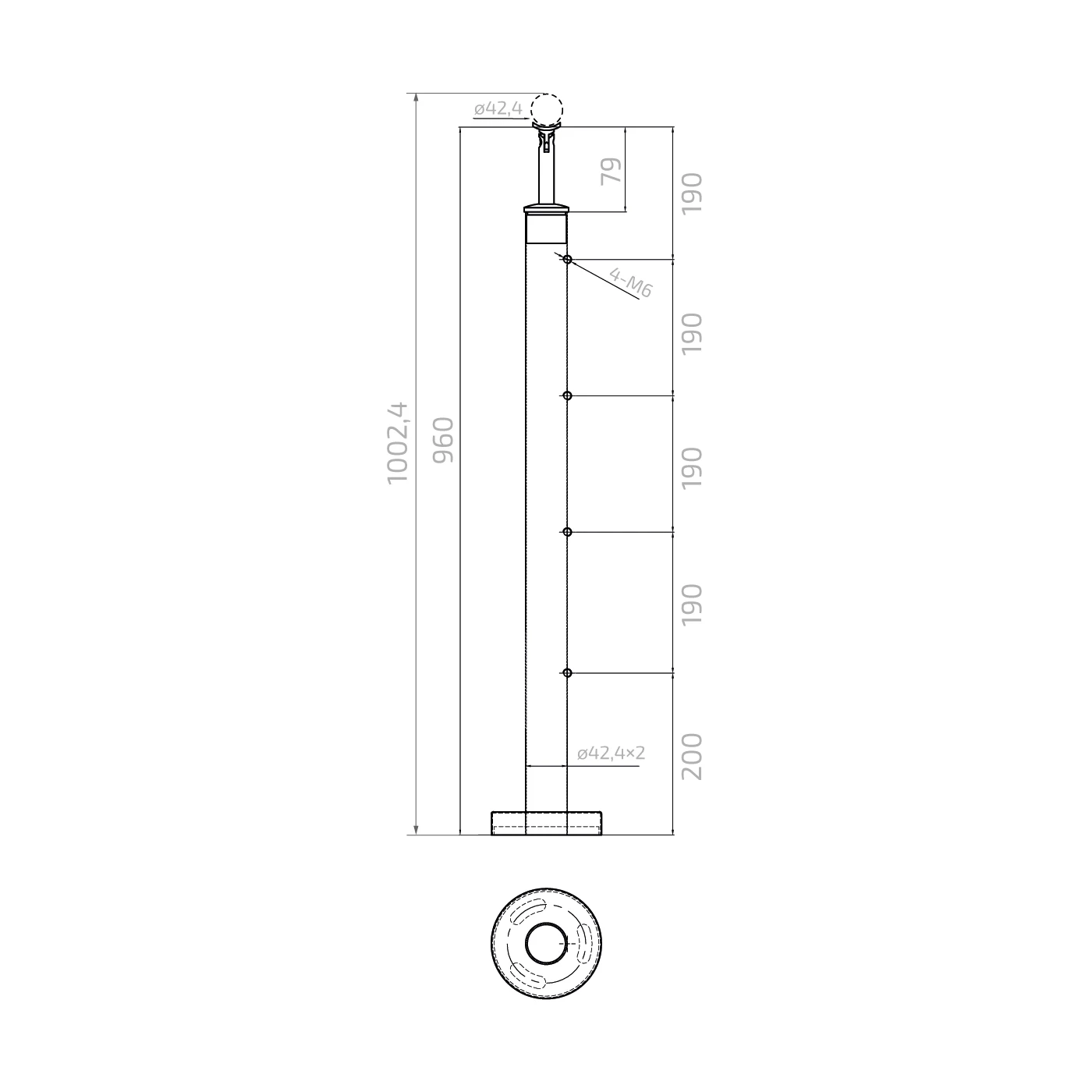

Pylvään mitoituskaavio
Piirros esittää läpivienti kiinnikkeiden sijoittelun pylväässä. Ensimmäinen kiinnike sijoitetaan 200 mm lattian yläpuolelle, ja seuraavat kolme säännöllisin 190 mm välein. Putken kokonaiskorkeus on 960 mm, ja liittimen ja käsijohteen asennuksen jälkeen korkeus saavuttaa 1002,4 mm.
Edut asentajalle
- Nopea asennus — täydellinen sarja peiteliuskalla, kiinnikkeillä ja liittimellä poistaa tarpeen hankkia erillisiä osia
- Säädettävä käsijohteen liitin — ei kiinnitetty pysyvästi, mikä mahdollistaa tarkan sovittamisen työmaaolosuhteisiin
- Mahdollisuus lyhentää pylvästä lattian epätasaisuuksien tapauksessa
- Monipuolinen käyttö — toimii parveke- ja porraskaiteissa, 42,4-järjestelmä varmistaa yhteensopivuuden laajan lisätarvikevalikoiman kanssa
- AISI 304 teräs harjatulla pinnalla — kestävä, korroosionkestävä ja esteettinen
Tekniset tiedot
| Materiaali | AISI 304 |
| Pintakäsittely | Satiini |
| Asennusjärjestelmä | 42,4 mm |
