PSG kaidepylväs läpivienti Ø42,4 mm ruostumattomasta AISI 304 teräksestä – 4 kiinnikettä Ø12, lattia-asennus
tuote ei saatavilla
lisää toivelistalle
Kuvaus

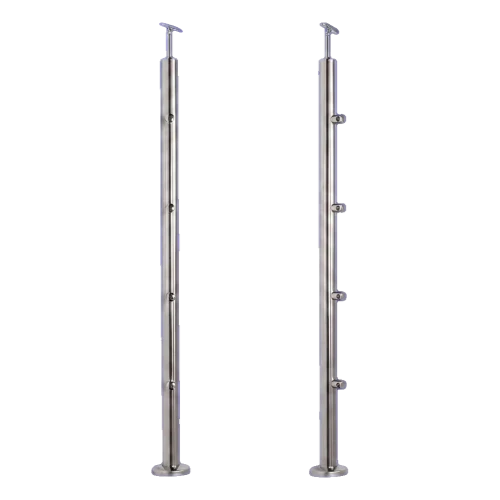

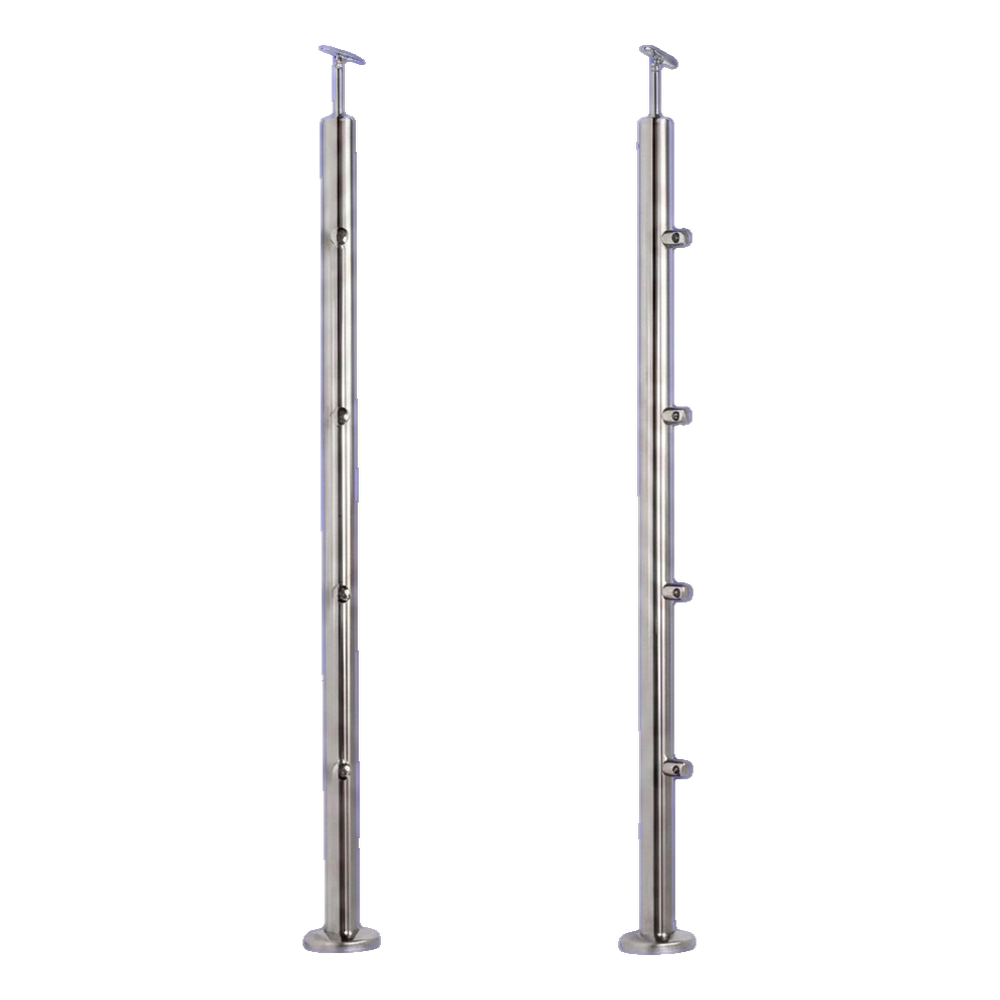

PSG kaidepylväs läpikulkeva Ø42,4 mm ruostumattomasta teräksestä AISI 304 – 4 kiinnitintä Ø12, lattiakiinnitys
Keskipylväs (läpikulkeva) sisäkaidejärjestelmiin — parvekkeet ja portaikot — valmistettu korkealaatuisesta ruostumattomasta teräksestä AISI 304 harjatulla viimeistelyllä. Varustettu 4 läpikulkevalla kiinnittimellä täyttötangoille Ø 12 mm, tarkoitettu lattiakiinnitykseen. Monipuolinen rakenne mahdollistaa käytön erilaisissa arkkitehtuuriprojekteissa, ja mukana tulevat lisävarusteet (jalkapeite, kaiteen liitin) varmistavat täydellisen ja esteettisen asennuksen.
Pylvään kokonaiskorkeus kaiteen liittimen kanssa on 1102,4 mm, mikä yhdessä Ø 42,4 mm kaiteen kanssa tuottaa ergonomisen kaidekorkeuden rakennusstandardien mukaisesti. Kiinnittimet on sijoitettu tasavälein 210 mm, mikä varmistaa esteettisen täytteen jaon.

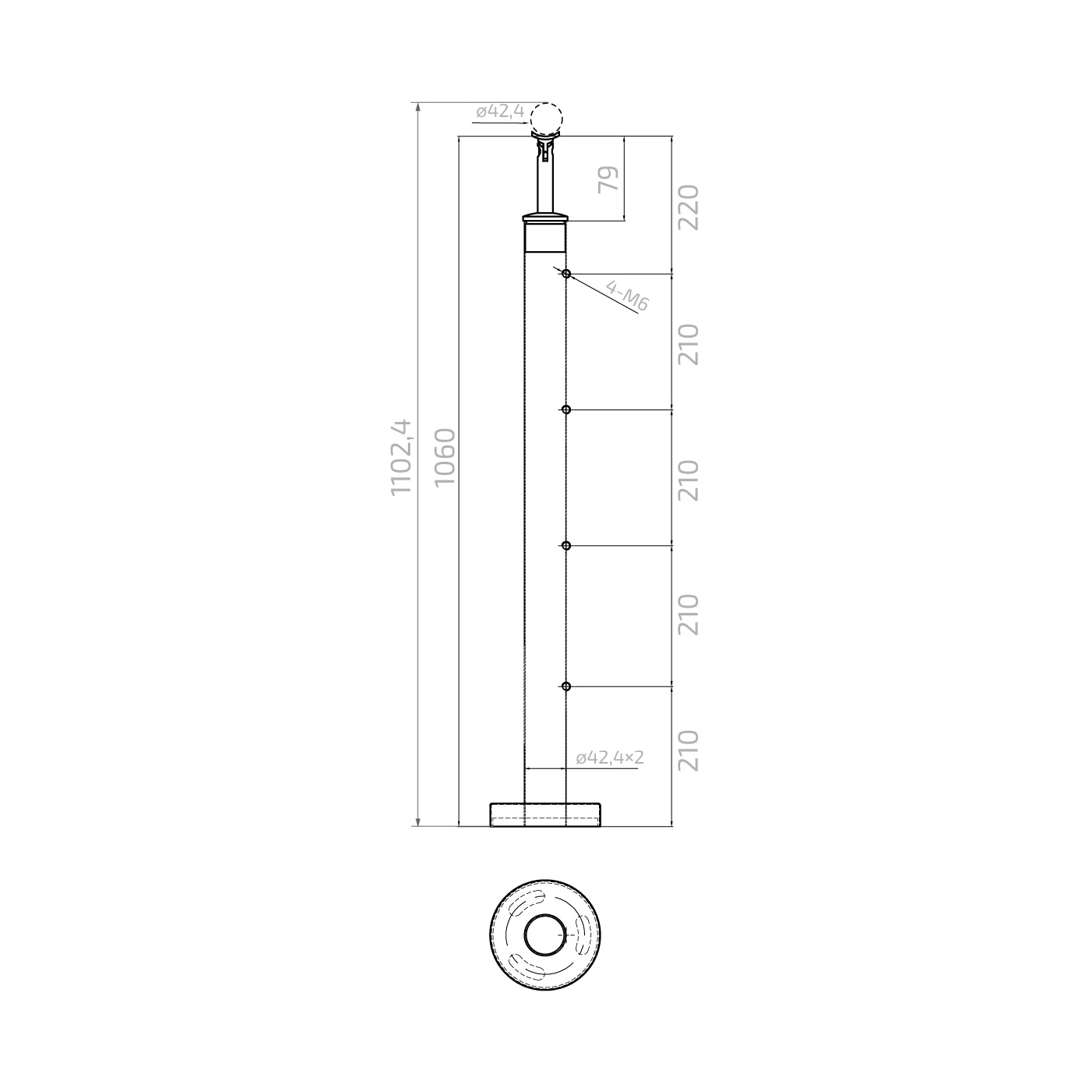

Pylvään tekniset parametrit
- Materiaali: ruostumaton teräs AISI 304 (harjattu)
- Putken halkaisija: Ø 42,4 mm
- Putken seinämävahvuus: 2 mm
- Pylvään korkeus (putki): 1060 mm
- Kokonaiskorkeus kaiteen liittimen kanssa: 1102,4 mm
- Läpikulkevien kiinnittimien lukumäärä: 4 kpl
- Tankojen reikien halkaisija: Ø 12 mm

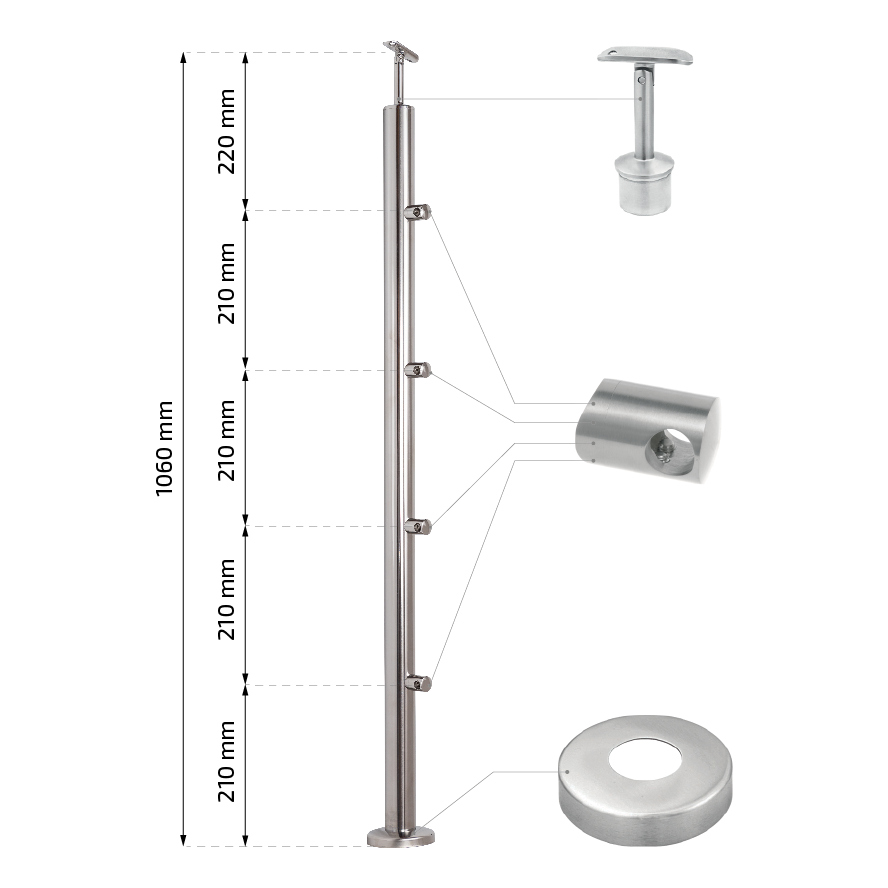

- Väli kiinnittimien välillä: 210 mm
- Etäisyys lattiasta ensimmäiseen kiinnittimeen: 210 mm
- Etäisyys viimeisestä kiinnittimestä putken reunaan: 220 mm
- Kiinnittimien kiinnityskierre: M6 (4 kpl)
- Asennus: lattiaan
- Paino: 3,08 kg
- EAN: 5903313202114

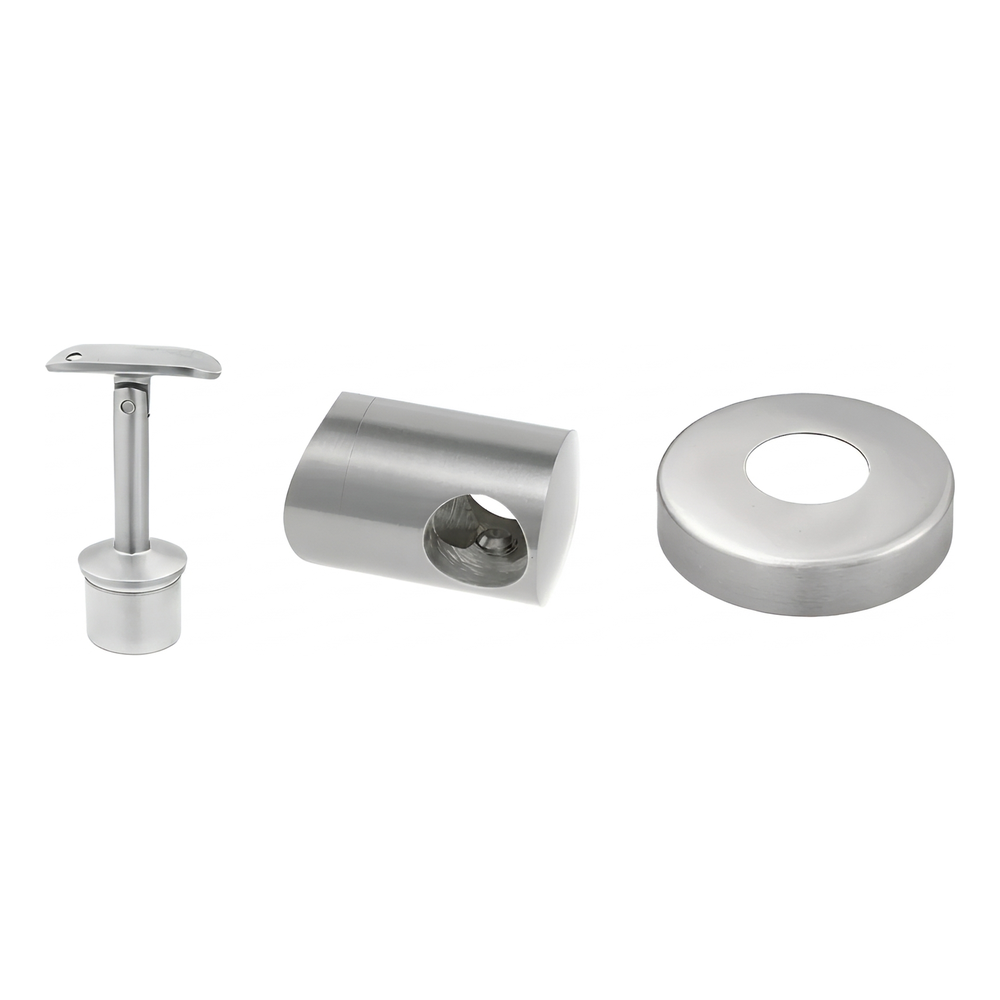

Sarjan sisältö
- Kaidepylväs Ø 42,4 × 1060 mm
- Jalkapeite — 1 kpl
- Tangon läpikulkevat kiinnittimet Ø 12 mm — 4 kpl
- Kaiteen liitin — 1 kpl
Sarjan osat — kaiteen liitin, tangon läpikulkeva kiinnike ja jalkapeite toimitetaan pylvään mukana, mutta ne eivät ole pysyvästi kiinnitettyjä. Näin asentaja voi vapaasti säätää osien asentoa ja kulmaa rakennustyömaan olosuhteiden mukaan. Valmistaja suosittelee erikoisanaerobisen liiman käyttöä ruostumattomalle teräkselle kestävän ja vankan liitoksen saamiseksi. Tämä asennustapa mahdollistaa myös pylvään mahdollisen lyhentämisen lattian epätasaisuuksien varalta.
Komponenttien mitat

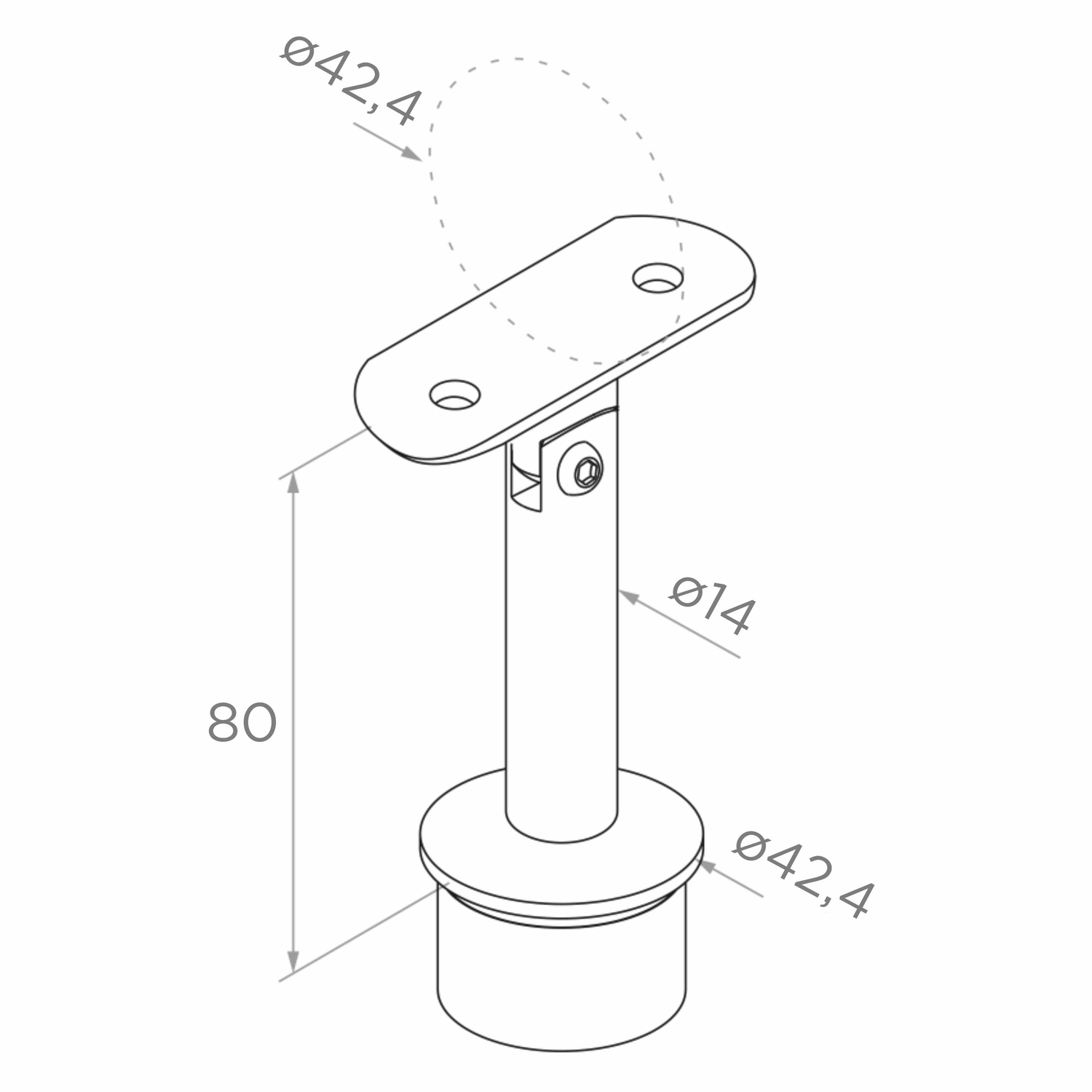

Kaiteen liitin
- Liittimen korkeus: 80 mm
- Tapin halkaisija: Ø 14 mm
- Kiinnitysalustan halkaisija: Ø 42,4 mm
- Yhteensopiva kaide: Ø 42,4 mm
Tangon läpikulkeva kiinnike
- Kiinnittimen ulkohalkaisija: Ø 22 mm
- Tankoreiän halkaisija: Ø 12 mm
- Upotussyvyys (tangon akselin etäisyys etupinnasta): 20 mm
- Kiinnitysreiän halkaisija (ruuvia varten): Ø 6,5 mm

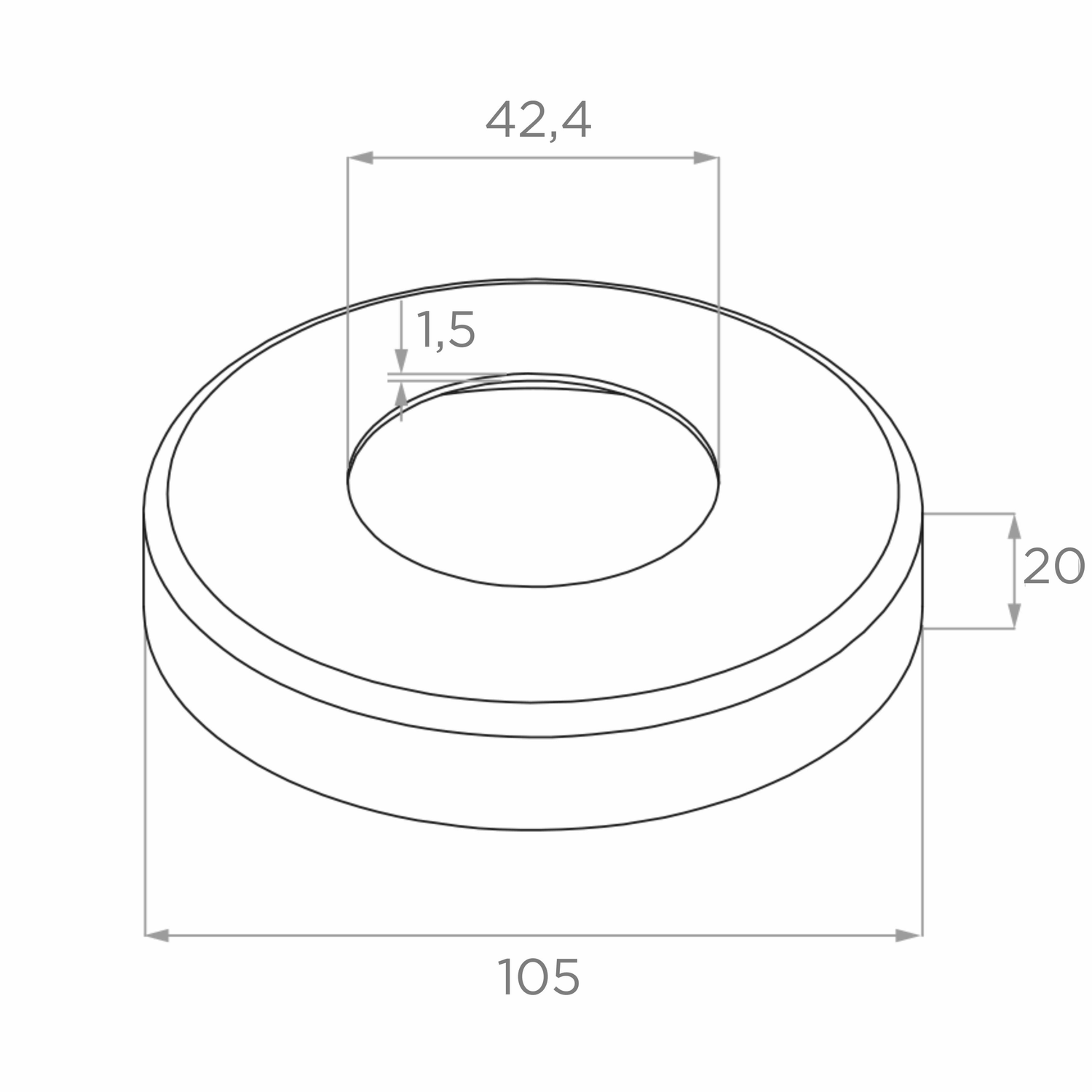

Jalkapeite
- Ulkohalkaisija: Ø 105 mm
- Sisäreiän halkaisija: Ø 42,4 mm
- Korkeus: 20 mm
- Materiaalin paksuus: 1,5 mm
Tekniset tiedot
| Materiaali | AISI 304 |
| Pintakäsittely | Satiini |
| Asennusjärjestelmä | 42,4 mm |
