PSG kiinnike liukuportin ajotukilevyn kiinnitykseen teräksinen 150×120 mm

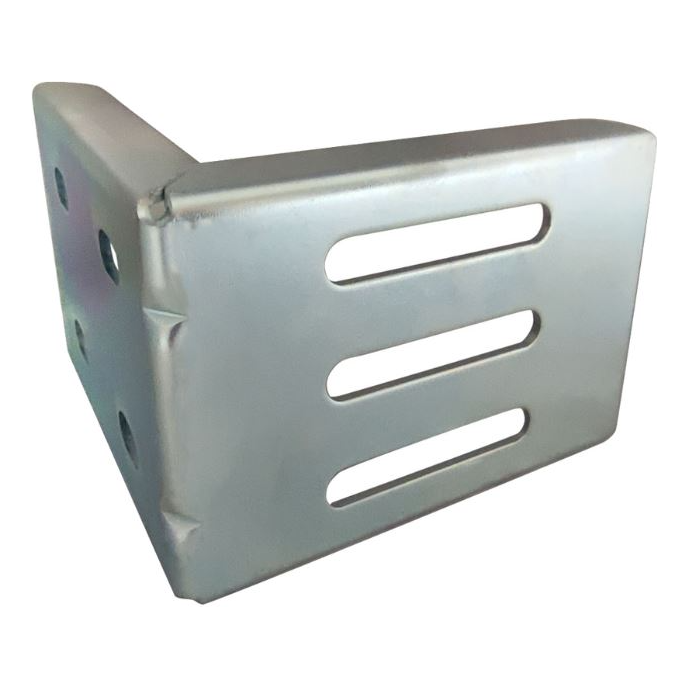

PSG-merkkinen ajotukilevyn kiinnike on kestävä L-muotoinen asennuselementti, joka on tarkoitettu liukuportinjärjestelmiin. Se toimii porttivaunun ajotukilevyn kiinnikkeen kiinnityksessä — varmistaa vakaan ja säädettävän yhteyden kiinnikkeen ja portin rakenteen tai pylvään välillä. Pitkänomaisten asennusreikien (pavut) ansiosta se mahdollistaa tarkan aseman säädön kolmessa akselissa, mikä helpottaa huomattavasti portin asennusta.

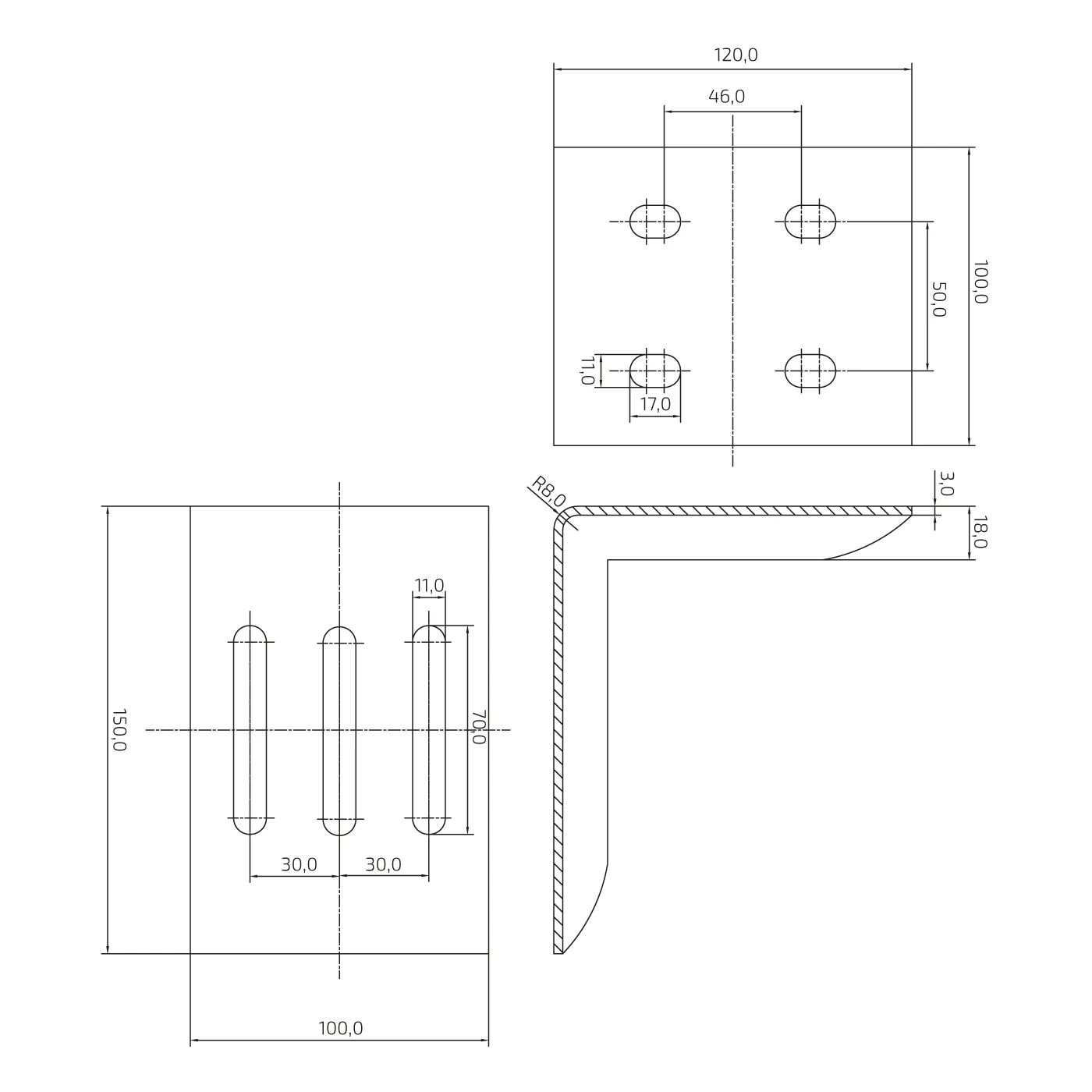

Mitat ja rakenne
- Pystyvarren (pitempi) mitat: 150 × 100 mm
- Vaakavarren (lyhyempi) mitat: 120 × 100 mm
- Teräslevyn paksuus: 3 mm
- Sisäisen taivutuksen säde: R8 mm
- Vahvistava puristus kulmassa: 18 mm
- Paino: 0,72 kg
Asennusreiät
- Pystyvarsi: 3 pitkänomaista reikää (pavut) mitoilla 11 × 70 mm, akseliväli 30 mm
- Vaakavarsi: 4 pitkänomaista reikää (pavut) mitoilla 11 × 17 mm, akseliväli 46 × 50 mm
Molempien varsien pitkänomaiset asennusreiät mahdollistavat ajotukilevyn kiinnikkeen sujuvan aseman säädön sekä pysty- että vaakasuunnassa. Kolme suurta pavua (70 mm) pystyvarressa tarjoavat laajan korkeussäädön alueen, mikä on erityisen tärkeää alustan epätasaisuuksien tasoittamisessa tai ajokiskon tason säätämisessä.
Luettelotiedot
- Valmistaja: PSG
- Materiaali: teräs vahvistavalla puristuksella
- EAN: 5903313203609
Kiinnike on osa PSG-porttitarvikejärjestelmää ja toimii yhteen liukuporttien ajovaunuille omistettujen ajotukilevyjen kiinnikkeiden kanssa. Luja rakenne 3 mm paksuisesta teräslevystä lisävahvistuksella kulmassa takaa korkean jäykkyyden ja kestävyyden — jopa raskaiden liukuporttien päivittäisessä käytössä.
