PSG kiinnitin liukuportin itsekantavan ajolaite pidikkeelle 130×75 mm
Ajolaite pidikkeen kiinnitin PSG on teräksinen kulmarauta, joka on tarkoitettu ajolaite hylsyn sivukiinnitykseen itsekantavissa liukuporteissa. Kiinteän rakenteen ansiosta 3 mm paksuisesta teräslevystä se takaa ajolaite mekanismin vakaan ja kestävän kiinnityksen — keskeisen komponentin, joka vastaa liukuportin asianmukaisesta sulkeutumisesta.

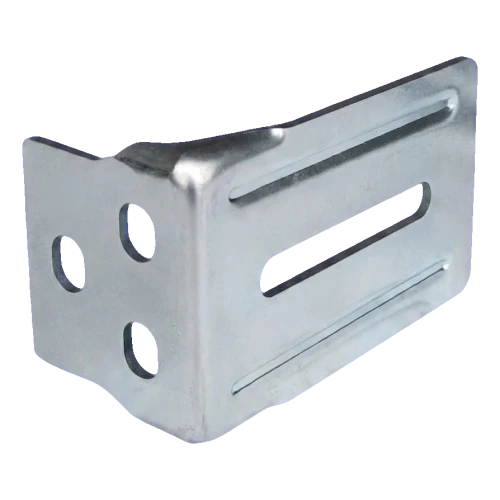

Kiinnitin on L-kirjaimen muotoinen ja varustettu soikiomaisilla (pitkänomaisilla) rei'illä sekä pysty- että vaakaläppään, mikä mahdollistaa ajolaite pidikkeen tarkan asennon säädön asennuksen aikana. Pystyläpän pyöreät reiät toimivat lisäkiinnitystä varten. Tämä rakenne mahdollistaa asennusyrityksille nopean asennuksen säätömahdollisuudella ilman tarpeetta porata uusia reikiä.

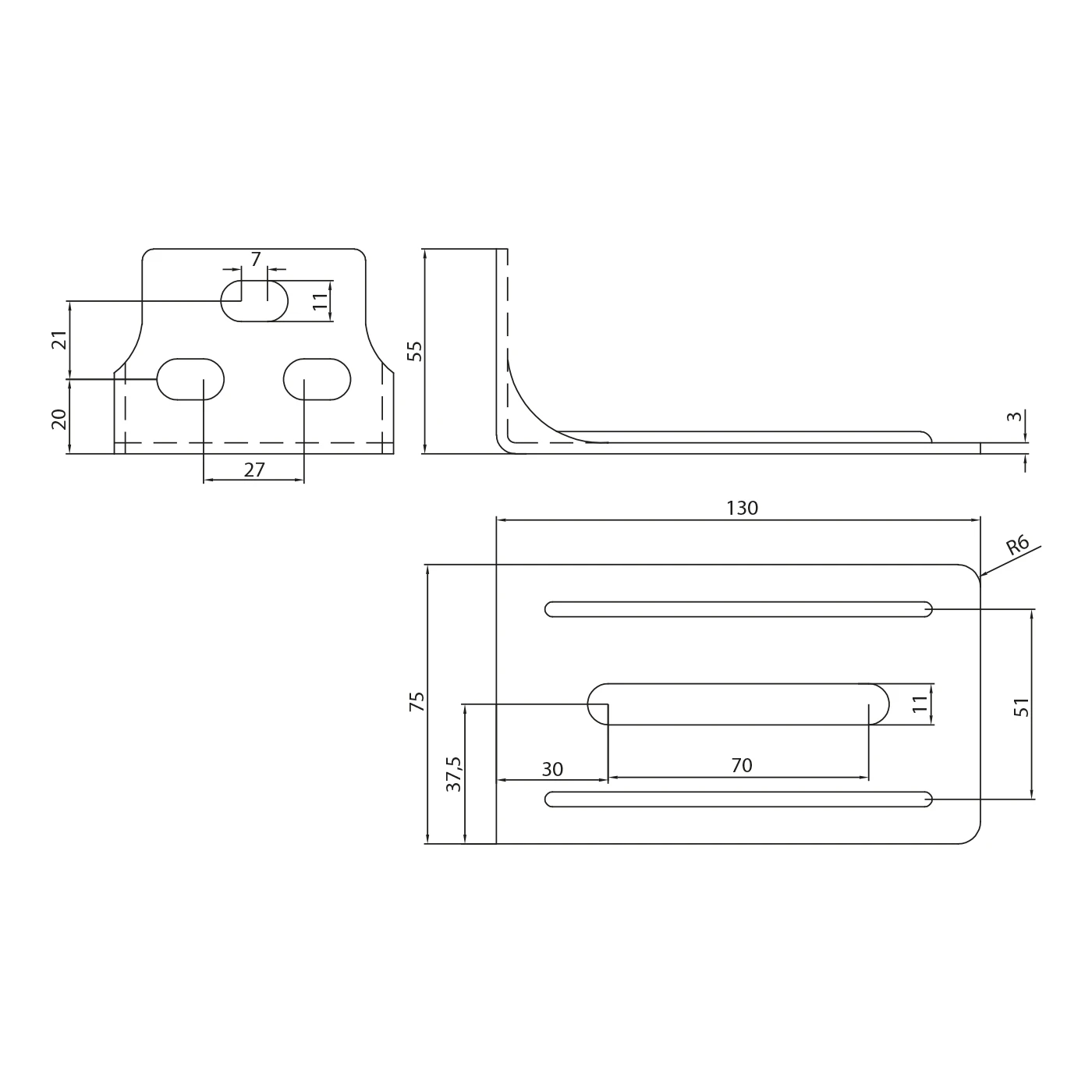

Mitat ja tekniset tiedot
- Vaakaläpän pituus (L): 130 mm
- Kiinnittimen leveys: 75 mm
- Pystyläpän korkeus (H): 55 mm
- Levyn paksuus: 3 mm
- Kulmien pyöristyksien säde: R6
- Soikiomaiset reiät (säätö): 11 mm leveydeltä
- Keskimmäisen soikiomaisen reiän pituus (vaakaläppä): 70 mm
- Pitkänomaisten reikien akselivälien etäisyys (vaakaläppä): 51 mm
- Reikien etäisyys (pystyläppä): 27 × 21 mm
- Materiaali: sinkitty teräs
- Paino: 0,28 kg
- EAN: 5901289670272
- Valmistaja: PSG
Käyttö ja asennus
Kiinnitin asennetaan sivulle pylvääseen tai portin kantavaan rakenteeseen. Pystyläppä pyöreiden ja soikiomaisten reikien kanssa toimii kiinnittimen ruuvaamiseen alustaan, kun taas vaakaläppään kiinnitetään ajolaite pidike (ajolaite hylsy). Pitkänomaiset soikiomaiset reiät tarjoavat säätöalueen kolmessa akselissa, mikä mahdollistaa ajorullan tarkan asemoinnin suhteessa itsekantavan portin ajokiskoon.
Komponentti on tarkoitettu PSG itsekantavien liukuporttien järjestelmään — takaa täydellisen yhteensopivuuden tämän valmistajan ajolaite pidikkeiden kanssa.
