PSG säädettävä porttisarana M14 kiinnityslaatoilla 115×40 mm ja 75×55 mm
Säädettävä porttisarana PSG M14-ruuvilla kääntöporttien asennukseen. Säätömutterin ansiosta mahdollistaa nopean portin säädön purkamatta asennusta – sekä asennuksen jälkeen että käytön aikana. Tämä on erityisen tärkeää kausiluontoisissa lämpötilanmuutoksissa, kun metalli kutistuu tai laajenee aiheuttaen rakenteen roikkumista tai jumittumista.
Galvanoitu teräsrakenne varmistaa korkean korroosionkestävyyden ja kestävyyden ulkokäyttöolosuhteissa. Portin maksimikuorma on 80 kg, mikä tekee saranan sopivaksi tyypillisiin tontti- ja teollisuusaitausten kääntöportteihin.

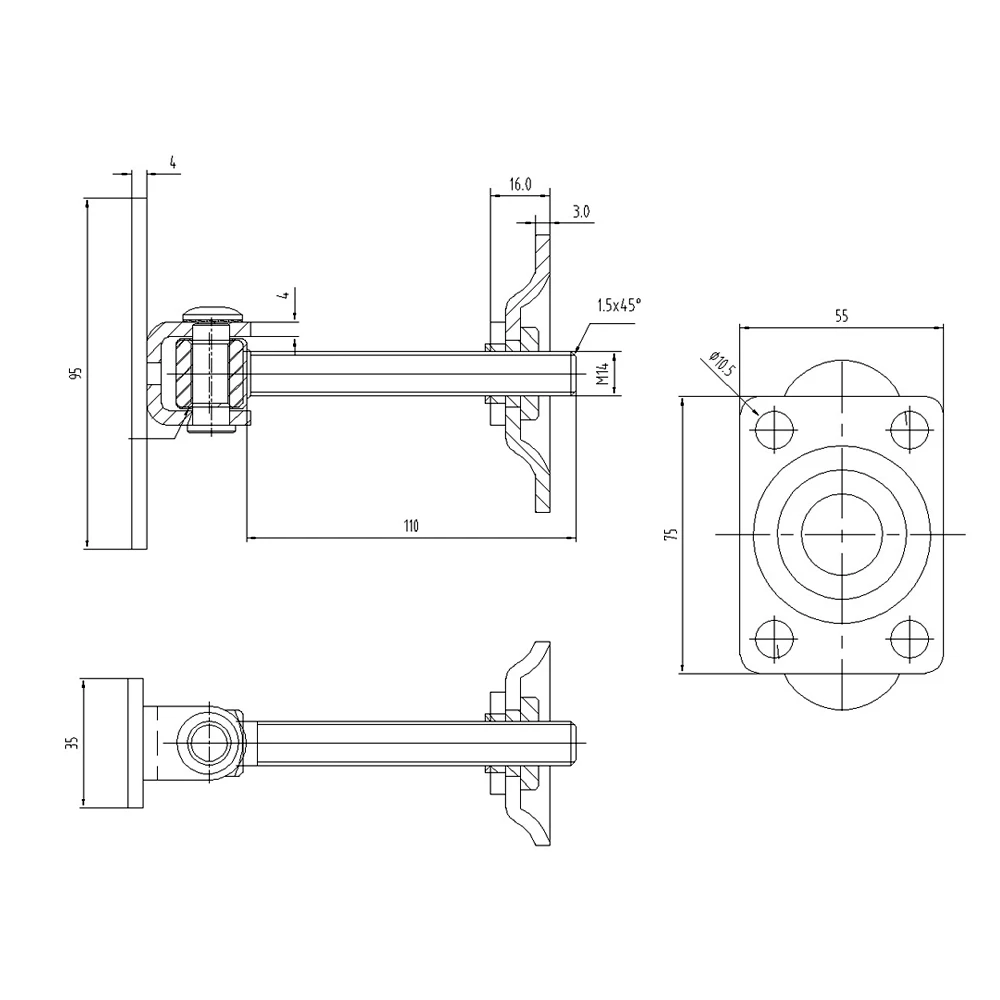

Tekniset tiedot
- Kierre: M14
- Ruuvin pituus (työosa): 110 mm
- Kokonaispituus: 180 mm
- Kiinnitysleven mitat (pylväässä kiinnitettävä levy): 115 × 40 mm
- Asennusleven mitat: 75 × 55 × 3 mm
- Asennusleven reikien jakoväli: 75 × 55 mm
- Kiinnitysreikien halkaisija: Ø10,5 mm (4 kpl)
- U-kiinnikkeen korkeus (tappi): 95 mm
- U-kiinnikkeen leveys: 35 mm
- U-kiinnikkeen materiaalin paksuus: 4 mm
- Säätömutterin paksuus: 16 mm
- Viiste tapin päässä: 1,5 × 45°
- Portin maksimikuorma: 80 kg
- Materiaali: teräs galvanoidulla pinnoitteella
- Paino: 0,42 kg
- EAN: 5903313203005
Rakenne ja toimintaperiaate

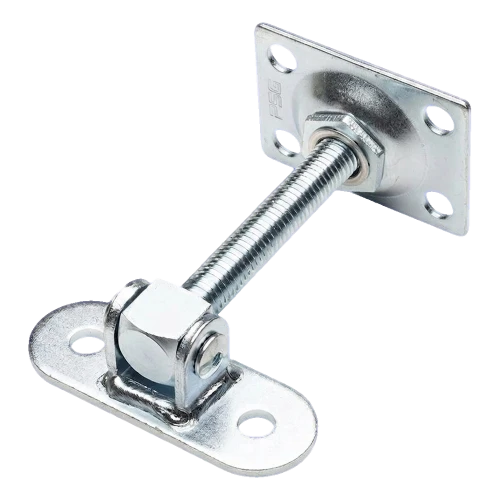

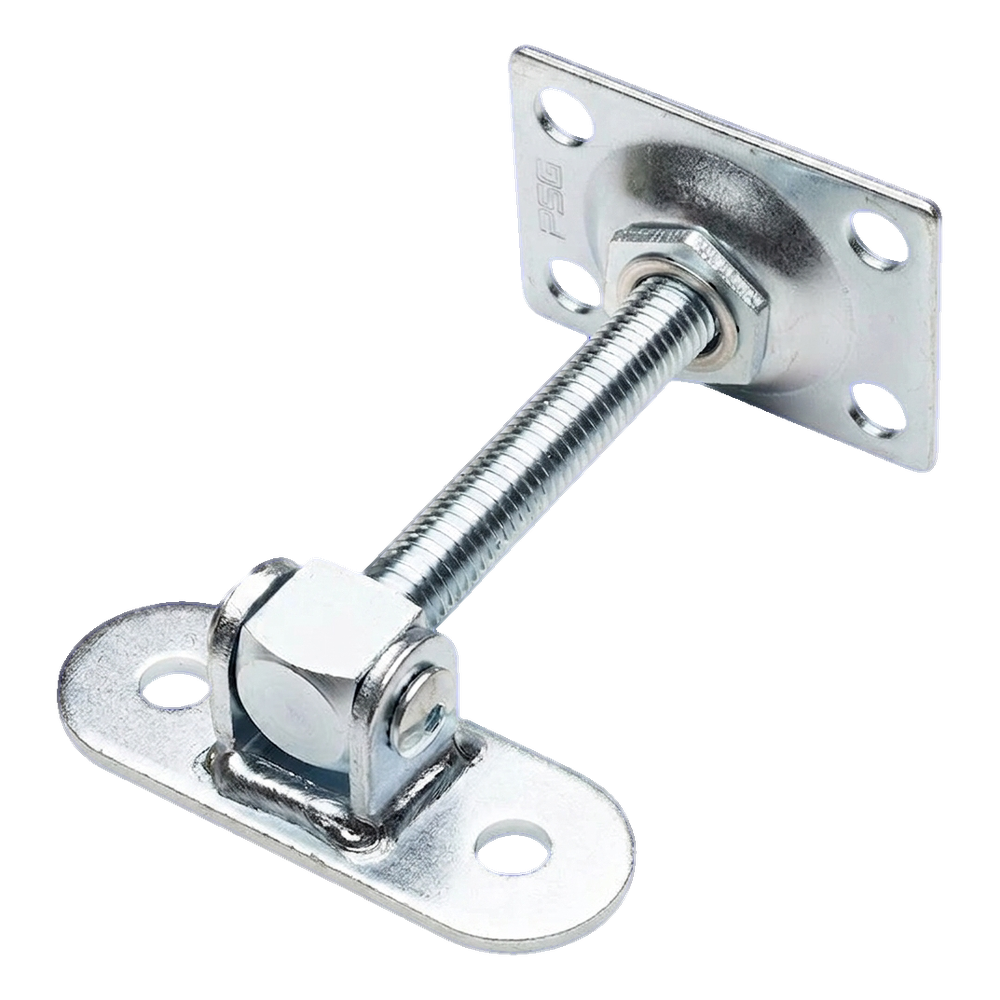

Sarana koostuu kolmesta pääosasta: U-kiinnikkeestä (kiinnitettynä portin kiinnityslevyyn), M14-kierretapista säätömutterilla ja asennuslevystä (pylvääseen kiinnitettävä levy). U-kiinnike mahdollistaa tapin pyörimisen ja tapin mutteri mahdollistaa portin korkeuden tarkan säädön. Neljä Ø10,5 mm kiinnitysreikää asennuslevyssä varmistavat luotettavan ja vakaan kiinnityksen aitapylvääseen.
Säätö on mahdollista milloin tahansa – riittää löysätä tai kiristää mutteri portin asennon korjaamiseksi. Näin asentaja voi tarkasti vaakasuuntaan portin pitkänkin käyttöajan jälkeen, mikä eliminoi kalliiden huoltotoimenpiteiden tarpeen.
Valmistaja: PSG
